作者: C_Law 時間: 2023-6-19 20:53 標題: FNIRSI 1014D 雙通道示波器
本帖最後由 C_Law 於 2023-6-19 21:03 編輯
剛剛逃返來的玩具。
¥660, 1.6kg, 支HK 實付不到 $750(計埋集運到自提點)。

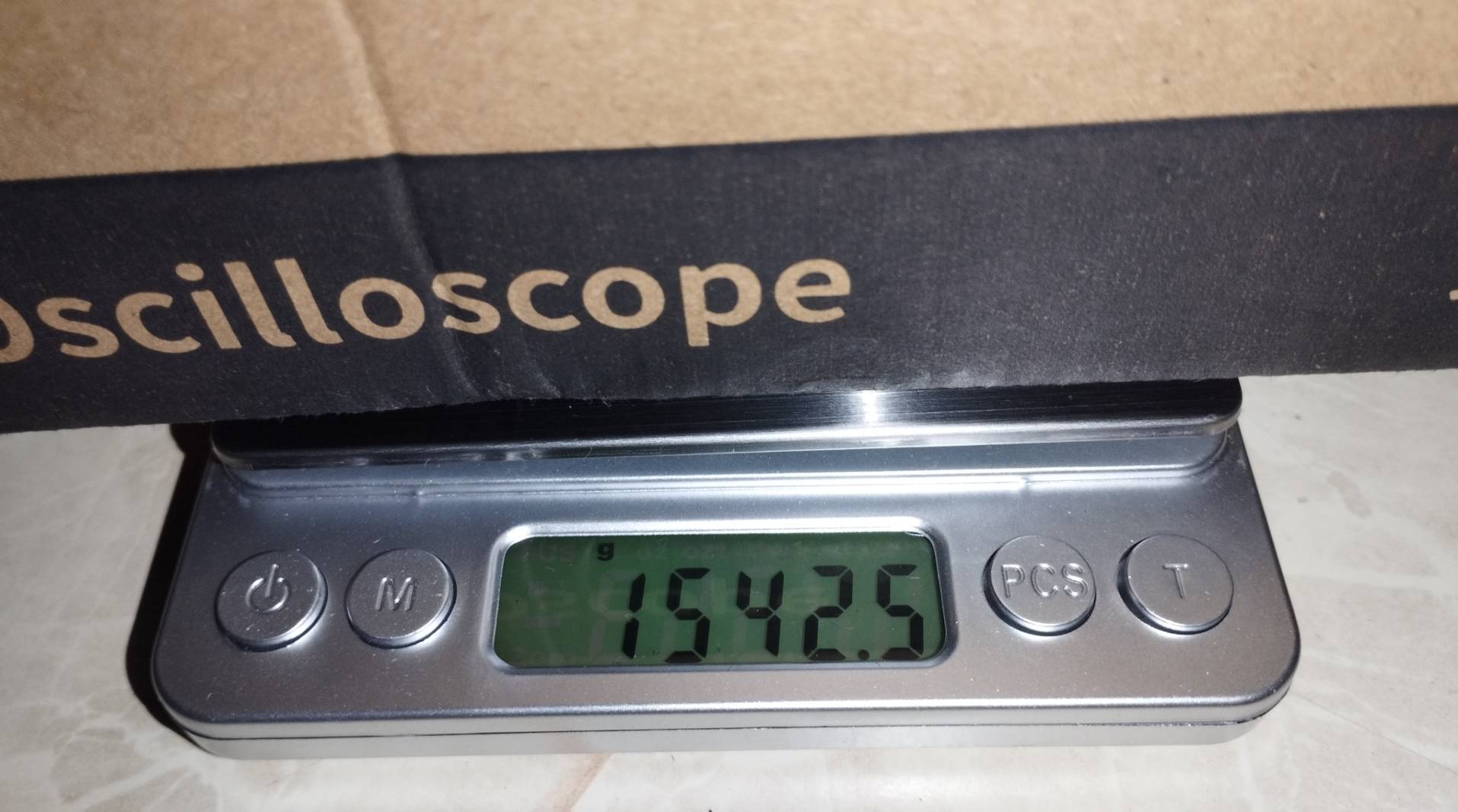

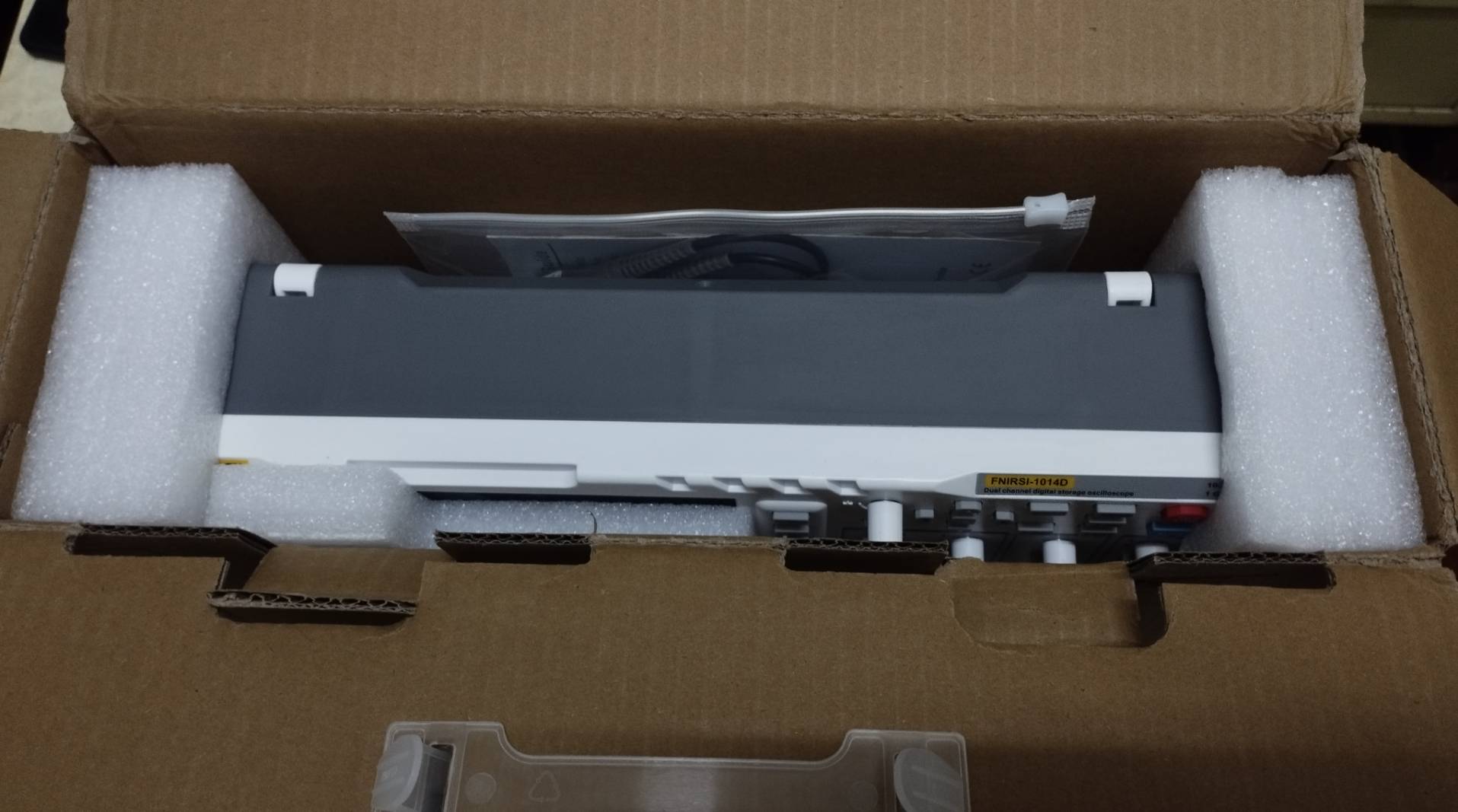

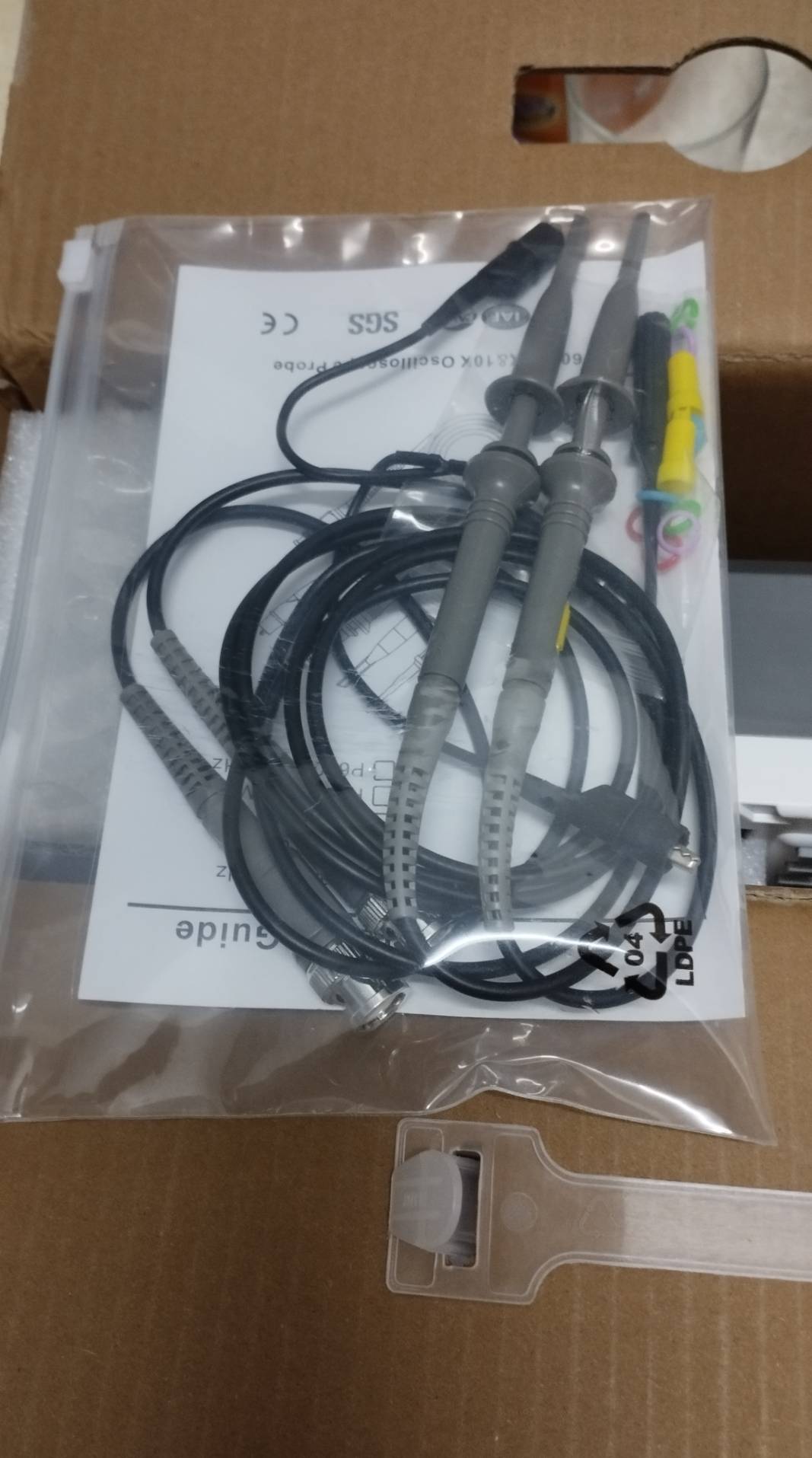

(原本主機有透明熱縮膠膜包住, 但心急拎出來睇
, 未影相已撕開膠膜
)連兩枝 1x/10x 探頭。

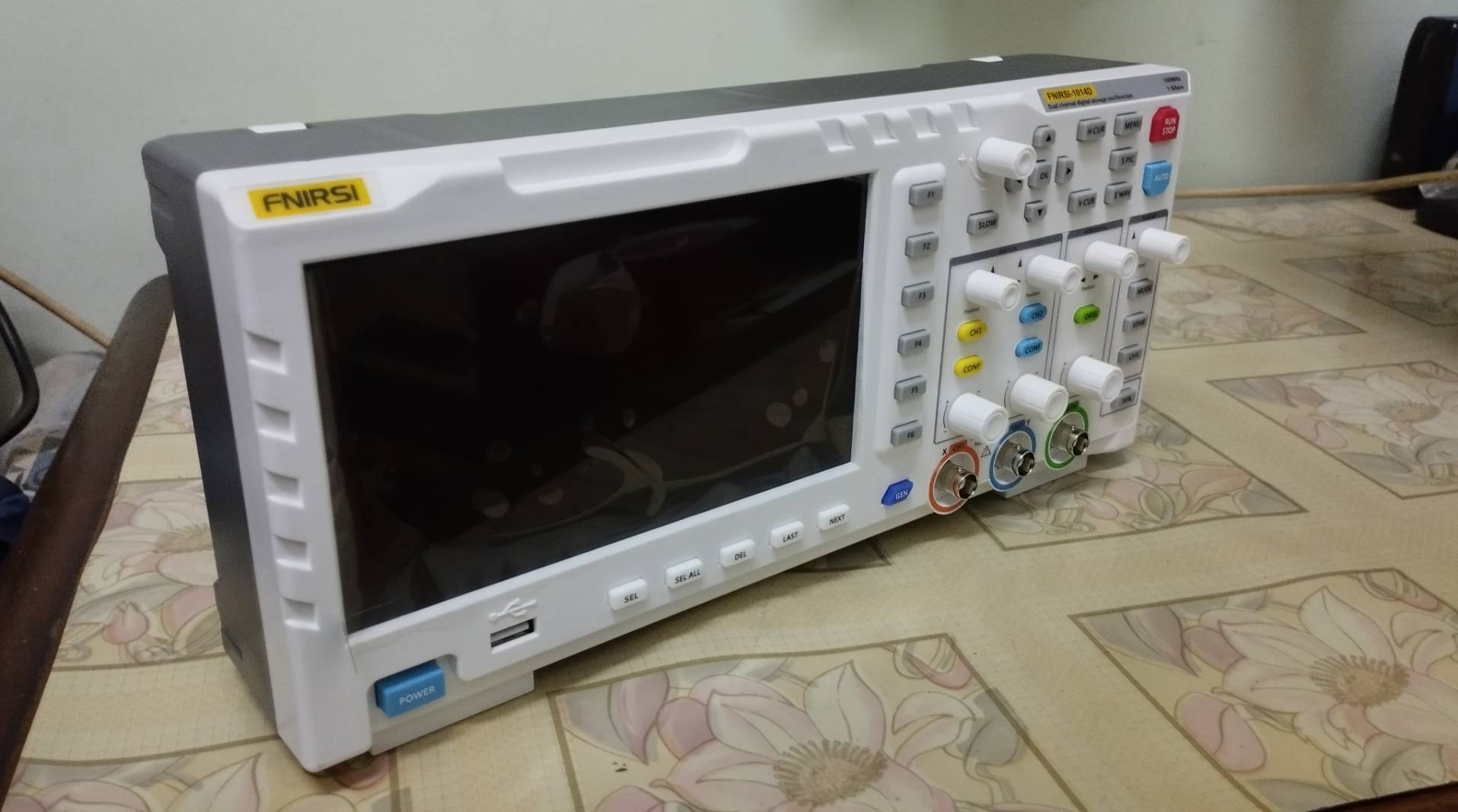

正面。

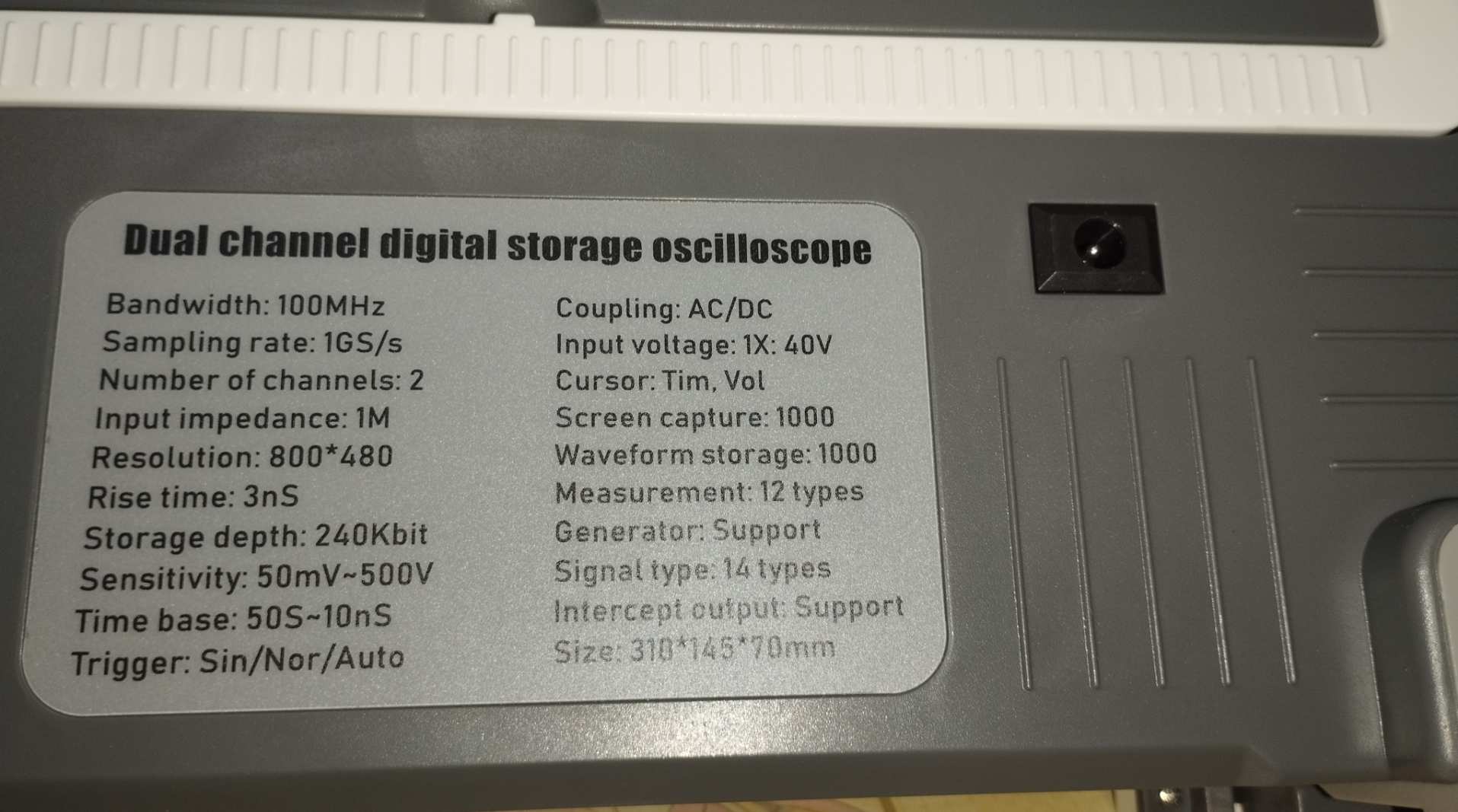

背面 Label。

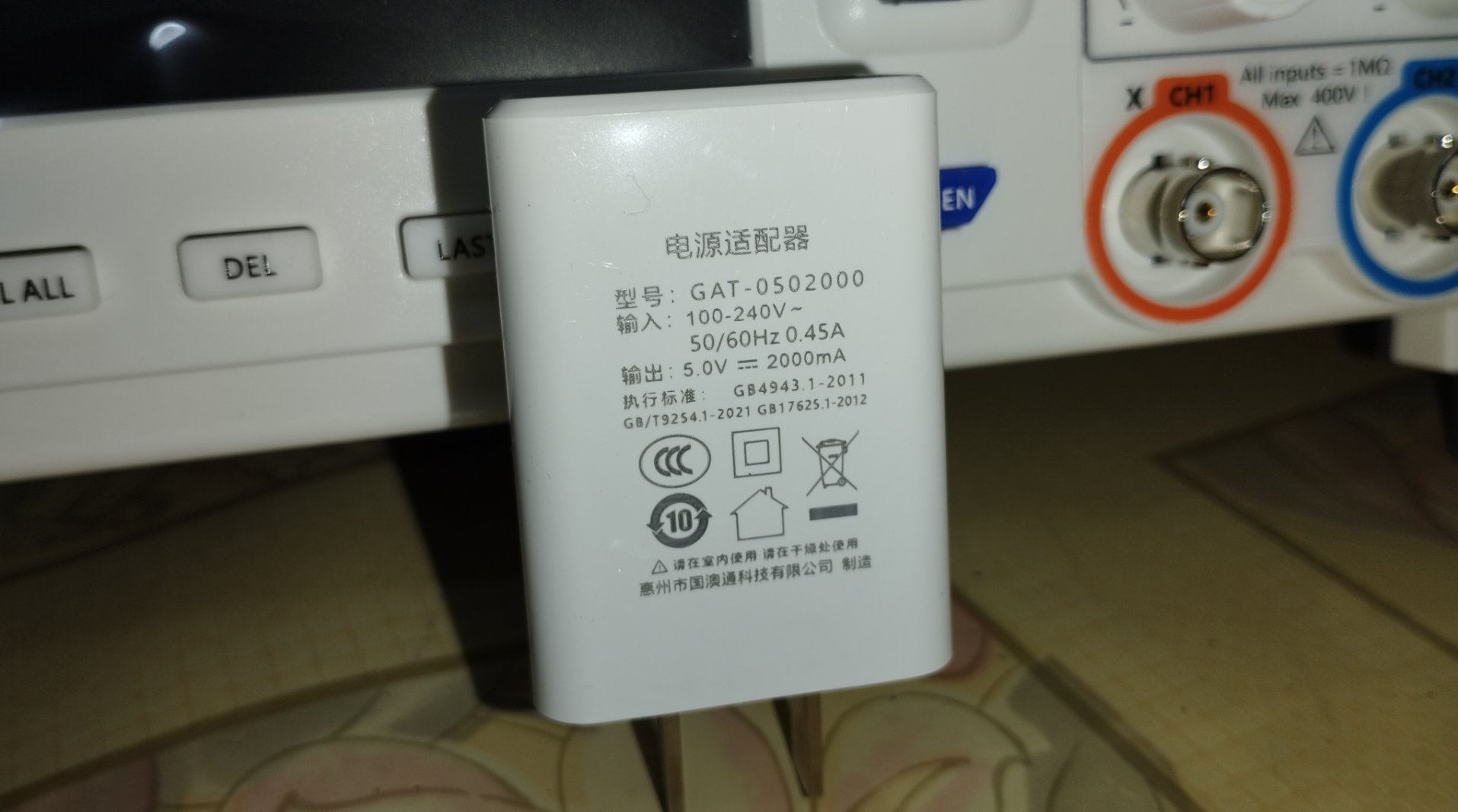

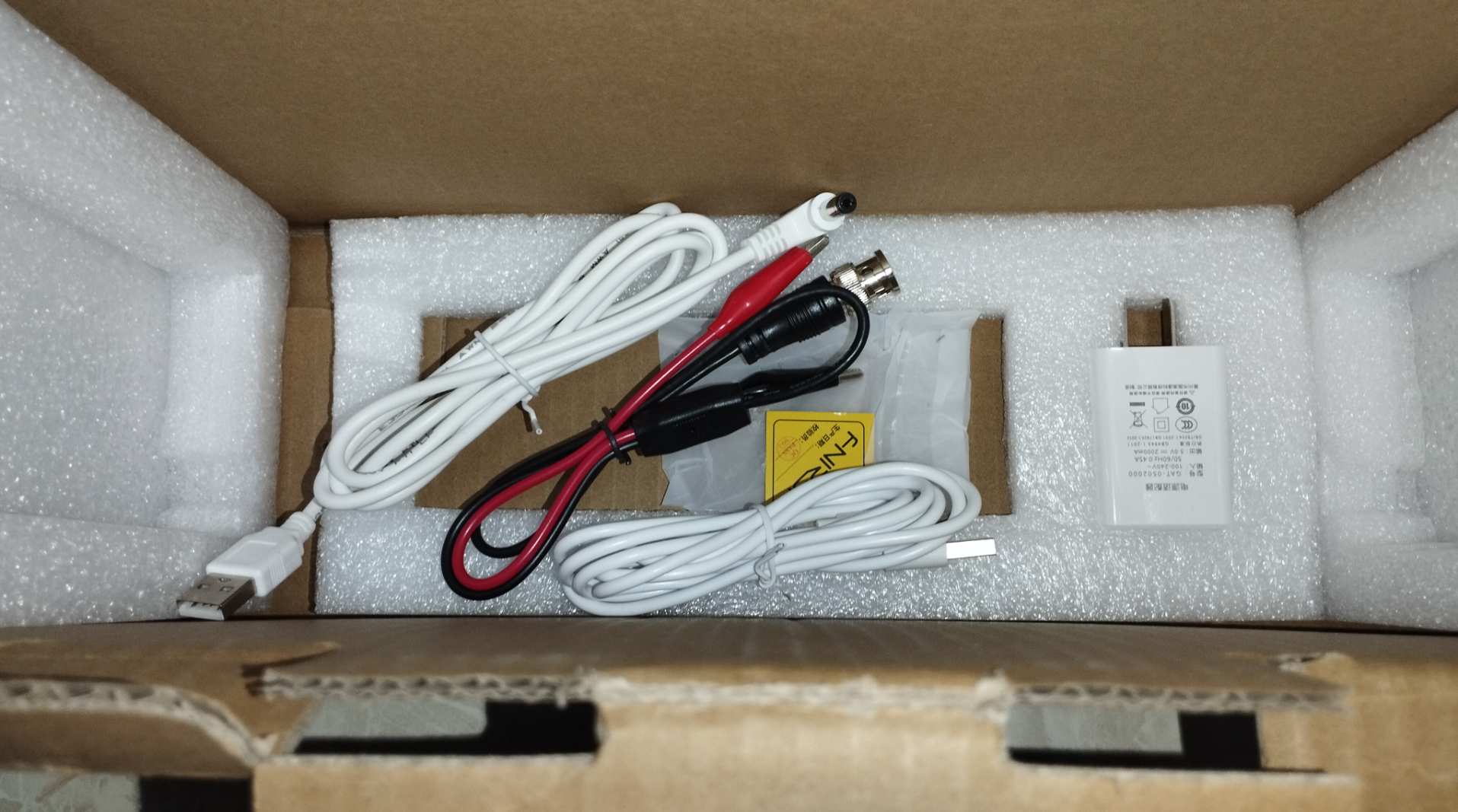

箱底重有 5V, 2A 大陸兩偏腳火牛, 一條 USB-A 公轉 5.5/2.1 電原線, 一條 2 頭 USB-A 公線(未試, 好似駁電腦用來將 screen capture 的圖抄去電腦), 以及一條 BNC 出紅/黑鱷魚夾線。

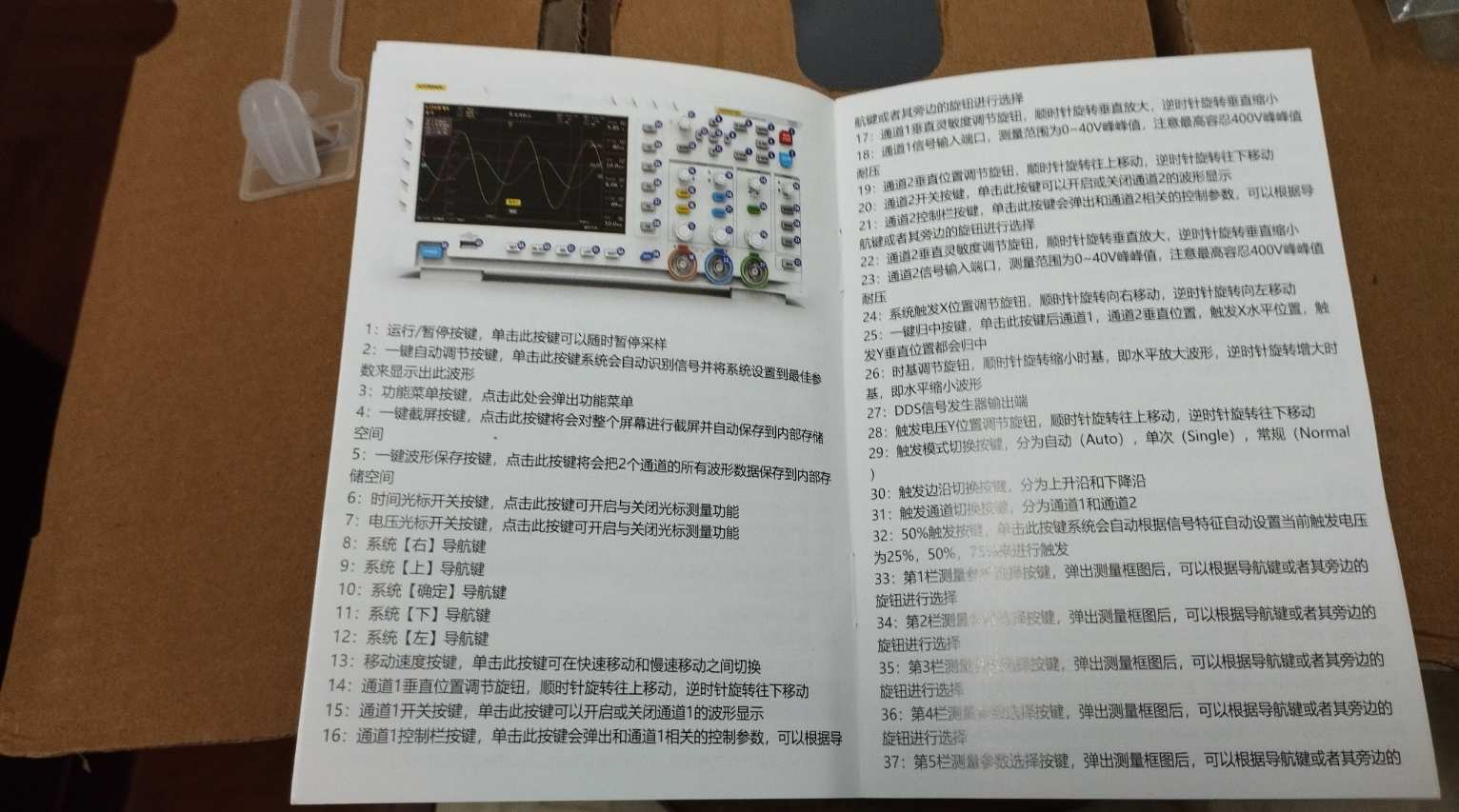

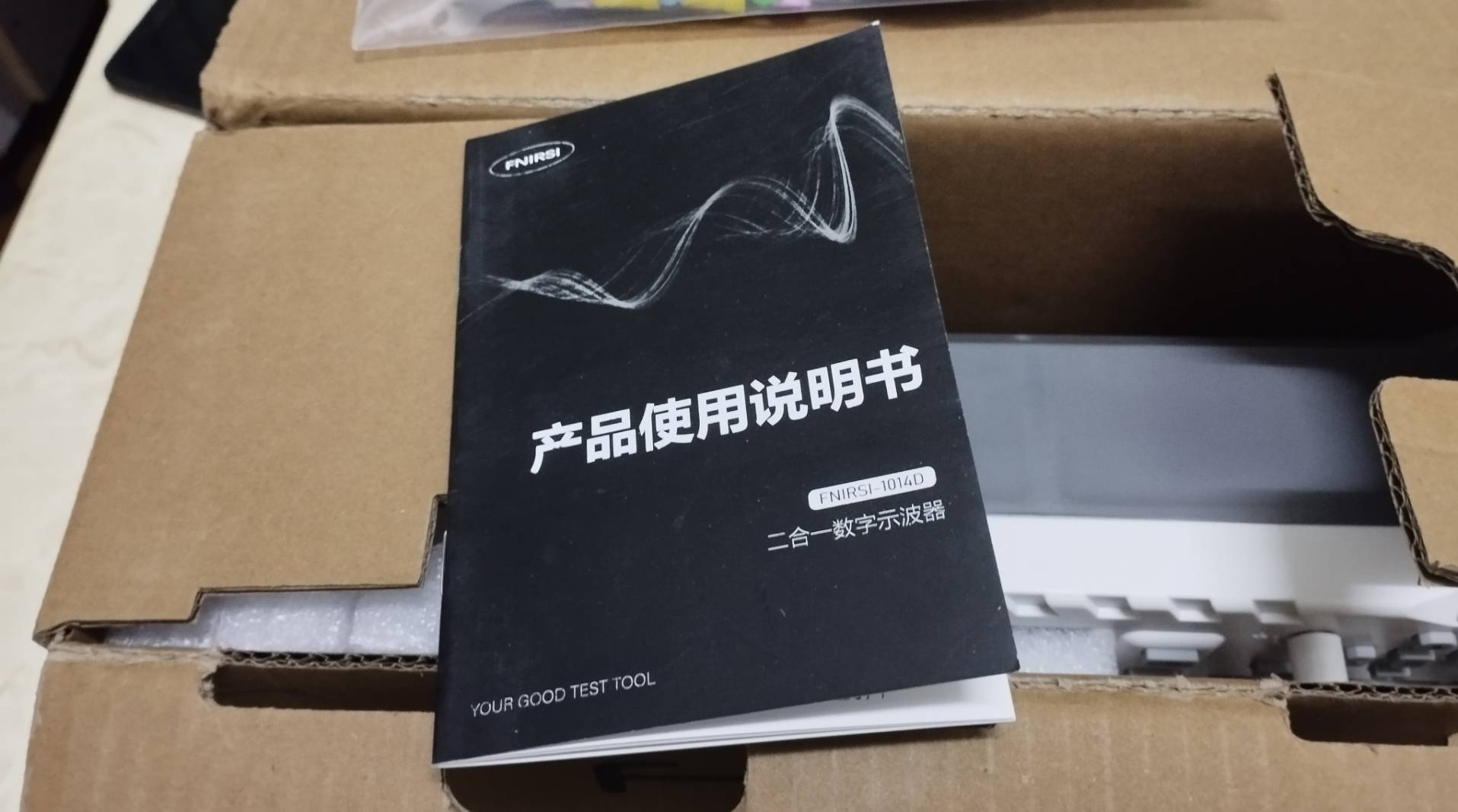

簡中說明書。
費事搵轉插用隻原裝大陸牛, 求其搵個尿袋試下, 又開得著機, 耗電大約 1A。

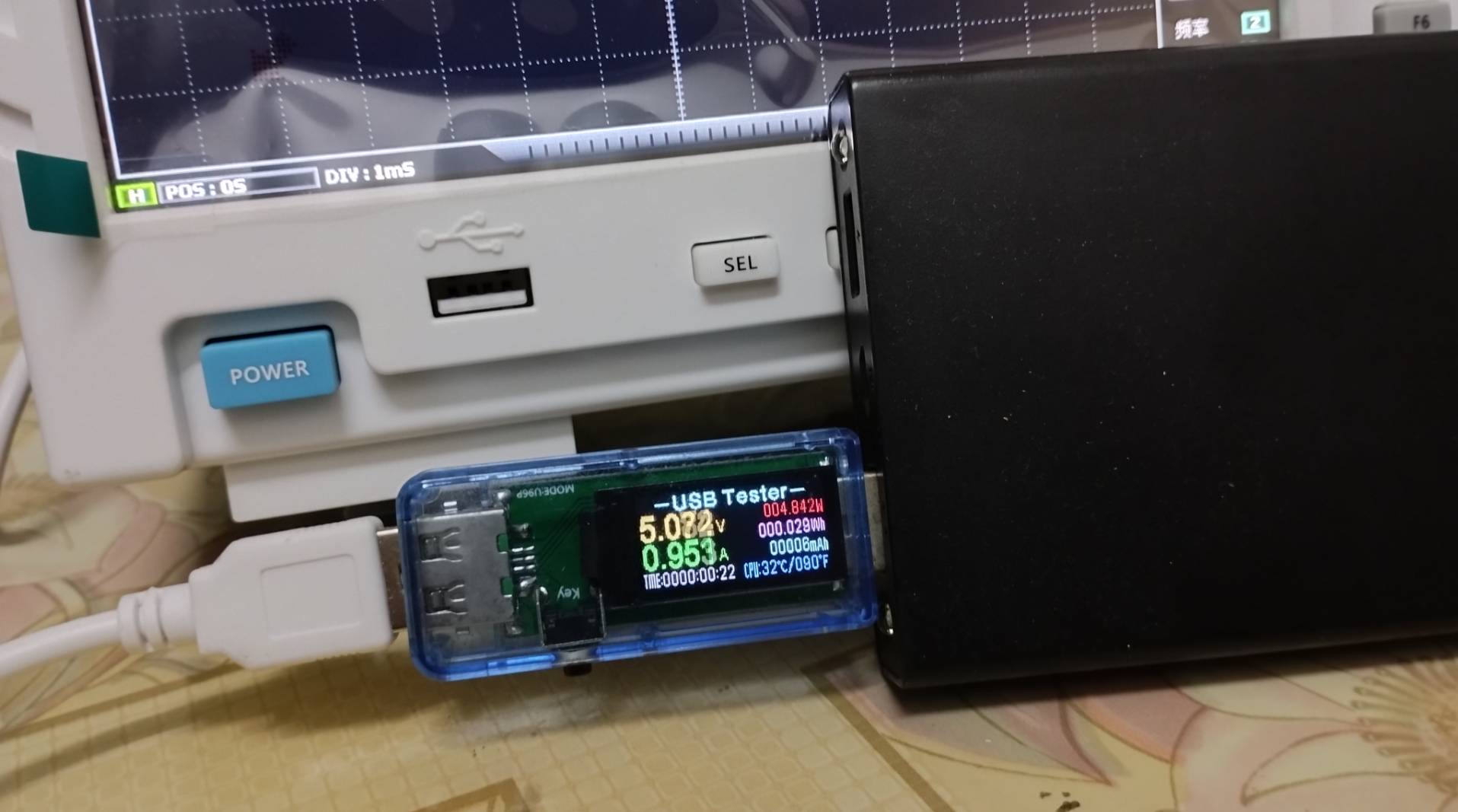

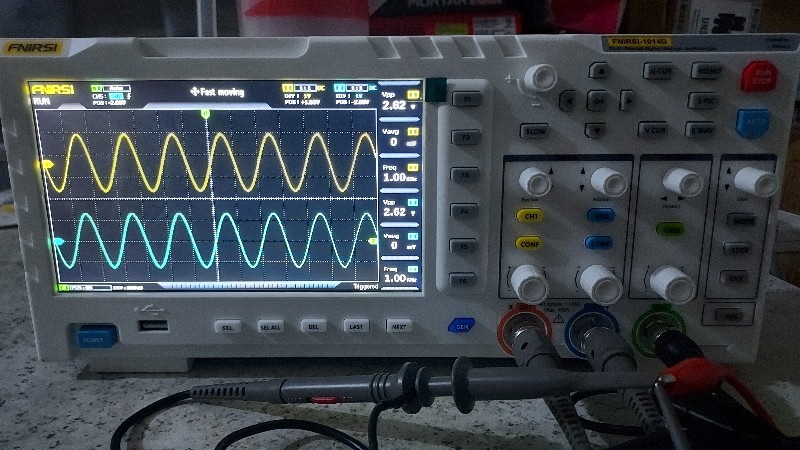

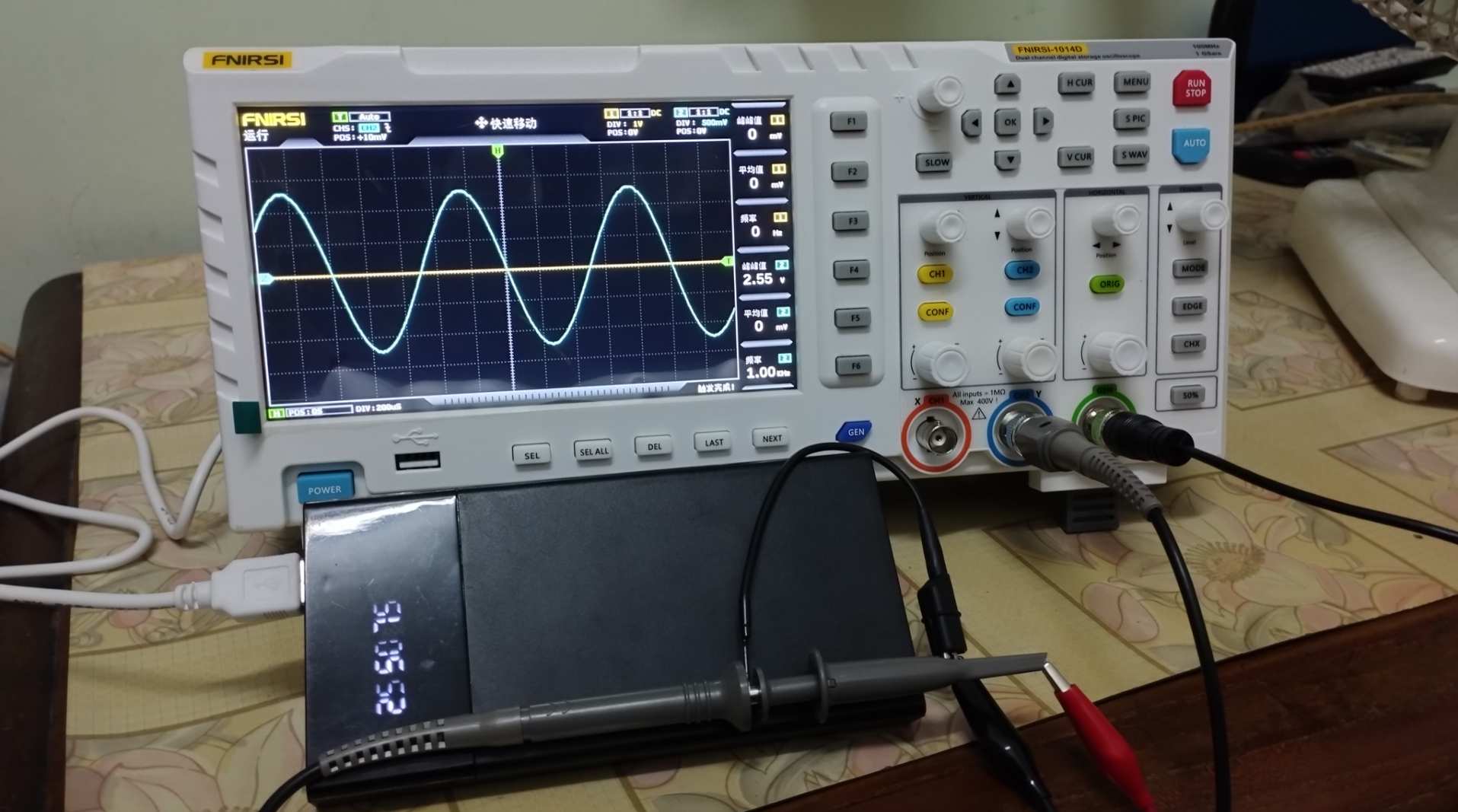

初步試下用示波器內置的 Signal gen 出個 Sinewave 去 I/P 睇下。
畫面都夠大, 老花眼都睇到。
暫時玩到這裡。心急開箱, 飯都未食。
via HKEPC IR 5.1.14 - Android(5.1.2F)
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(08d07).jpg (2023-6-19 20:30, 148.94 KB) / 下載次數 167https://h2.hkepc.com/forum/attachment.php?aid=2377928&k=8ca175b60d06f7f000adc4501993a838&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(edb20).jpg (2023-6-19 20:30, 140.61 KB) / 下載次數 162https://h2.hkepc.com/forum/attachment.php?aid=2377929&k=e87936d5cb5b66b321756e64a2508edf&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(f225f).jpg (2023-6-19 20:31, 132.44 KB) / 下載次數 168https://h2.hkepc.com/forum/attachment.php?aid=2377930&k=4a6f575e3e86a2f5795a9f74d6d462cc&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(7a877).jpg (2023-6-19 20:37, 125.87 KB) / 下載次數 164https://h2.hkepc.com/forum/attachment.php?aid=2377931&k=3eb722976527a1d9c06eb13ea5b90cbc&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(a374c).jpg (2023-6-19 20:37, 132.18 KB) / 下載次數 149https://h2.hkepc.com/forum/attachment.php?aid=2377932&k=0f71540d6ef45f74f366793fdb06b961&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(ccfa4).jpg (2023-6-19 20:37, 130.89 KB) / 下載次數 194https://h2.hkepc.com/forum/attachment.php?aid=2377933&k=5521edbcd8d181b594cdb6c5c2b61b0f&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(0e150).jpg (2023-6-19 20:38, 136.27 KB) / 下載次數 189https://h2.hkepc.com/forum/attachment.php?aid=2377934&k=1fa60c6053cb255b8147d39d0224d27c&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(7810a).jpg (2023-6-19 20:38, 137.11 KB) / 下載次數 154https://h2.hkepc.com/forum/attachment.php?aid=2377935&k=519af9b25687cdd49df914017f75e4a2&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(4bfaf).jpg (2023-6-19 20:46, 111.07 KB) / 下載次數 155https://h2.hkepc.com/forum/attachment.php?aid=2377936&k=f737ebc45b22dff7ff9ccf8f70672999&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(00296).jpg (2023-6-19 20:47, 127.16 KB) / 下載次數 165https://h2.hkepc.com/forum/attachment.php?aid=2377937&k=4762e055a94bbfe89f64bec4aaf0aef4&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(c053b).jpg (2023-6-19 20:49, 111.95 KB) / 下載次數 161https://h2.hkepc.com/forum/attachment.php?aid=2377938&k=797b9ec06859a6374ef1882ff817dc79&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(c6082).jpg (2023-6-19 20:49, 115.34 KB) / 下載次數 166https://h2.hkepc.com/forum/attachment.php?aid=2377939&k=70c3ea2eb2ff9c5f2ea249daddfe9b57&t=1781537982&sid=2sWnl1xwBJ
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(6b449).jpg (2023-6-19 20:50, 132.09 KB) / 下載次數 162https://h2.hkepc.com/forum/attachment.php?aid=2377940&k=046d839304be824536274cbef4a20ed9&t=1781537982&sid=2sWnl1xwBJ
作者: Kin_2012 時間: 2023-6-19 21:26
剛剛逃返來的玩具。
¥660, 1.6kg, 支HK 實付不到 $750(計埋集運到自提點)。
(原本主機有透明熱縮膠膜 ...
C_Law 發表於 2023-6-19 20:53
仲以為係機仔， 原來同 1054 差唔多大
作者: rhino 時間: 2023-6-19 22:46
落單時候要決定語言版本?
作者: C_Law 時間: 2023-6-19 23:26
本帖最後由 C_Law 於 2023-6-19 23:32 編輯
仲以為係機仔， 原來同 1054 差唔多大
Kin_2012 發表於 2023/6/19 21:26
早十年或者會諗買機仔，但有老花就要大個 Display 比較好。
另一件借來的細玩具, 比較之下, 細 Display 睇得好辛苦。
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(ae147).jpg (2023-6-19 23:29, 148.57 KB) / 下載次數 155https://h2.hkepc.com/forum/attachment.php?aid=2377955&k=51d38be574abe40bbe9560750d8269e9&t=1781537982&sid=2sWnl1xwBJ
作者: C_Law 時間: 2023-6-19 23:27
落單時候要決定語言版本?
rhino 發表於 2023/6/19 22:46
似係，開機入去 Menu 好似不見有得轉 On screen menu 的語言。
作者: Kin_2012 時間: 2023-6-19 23:57
早十年或者會諗買機仔，但有老花就要大個 Display 比較好。
另一件借來的細玩具, 比較之下, 細 Displ ...
C_Law 發表於 2023-6-19 23:26
咁我都贊成大機好
作者: C_Law 時間: 2023-6-20 00:54
本帖最後由 C_Law 於 2023-6-20 01:05 編輯
剛剛試埋駁電腦。
我部古董 Win7 Desktop 話不明裝置。
另一部 Win11 的二合一機就認到。

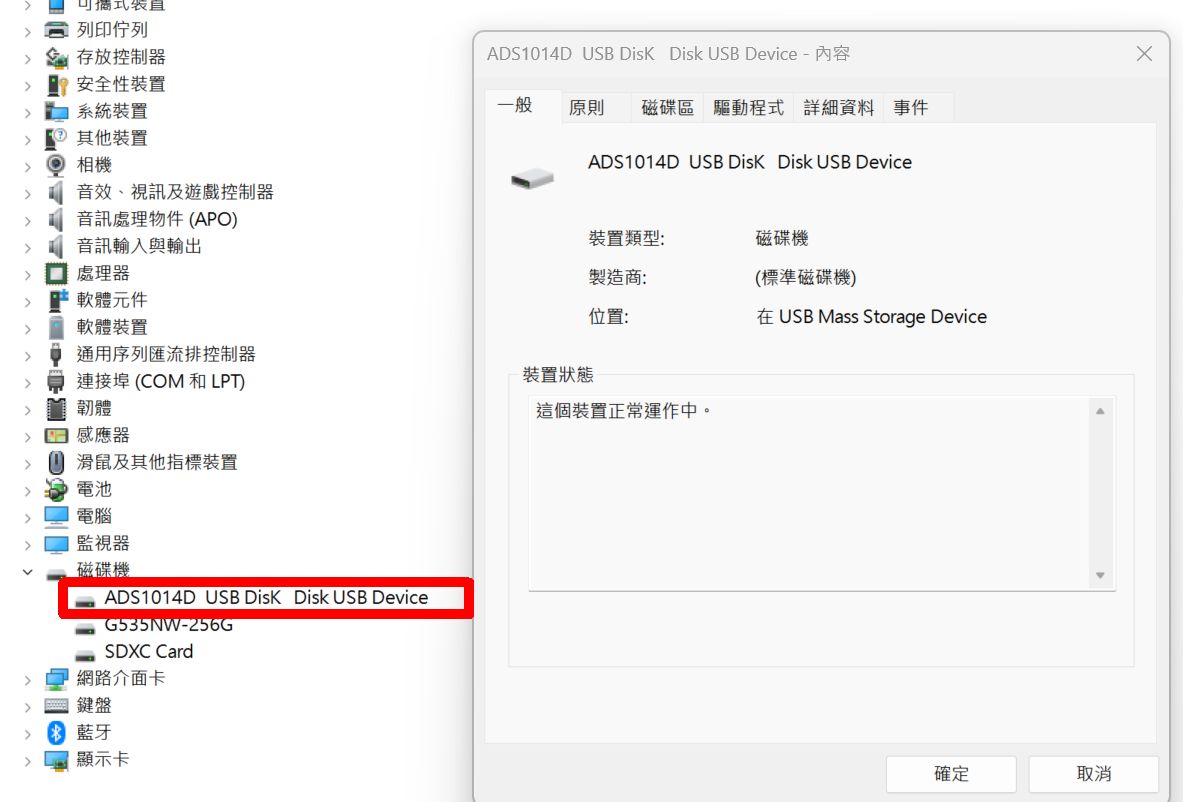

Windows 會當係搵到個 USB drive。個 Drive 係 7.42GiB 大細的 FAT32，入面無 Folder，Screen capture 出來的圖就直接放 Root directory。記得以前係 Youtube 睇過由鬼佬拍的這部機開箱拆機片，機殼內係有個 Micro SD card slot，入面就係插住張 8GB 卡。

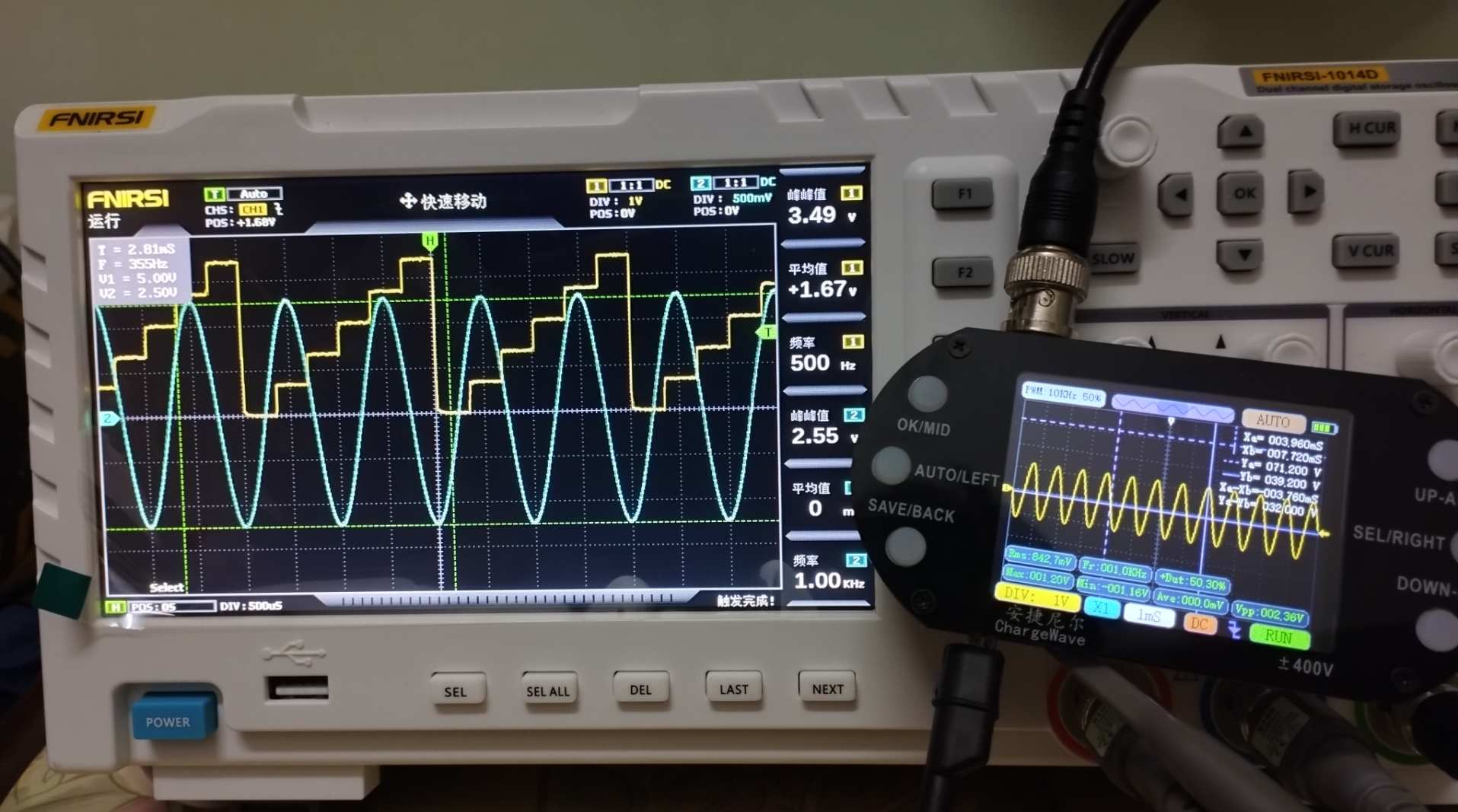

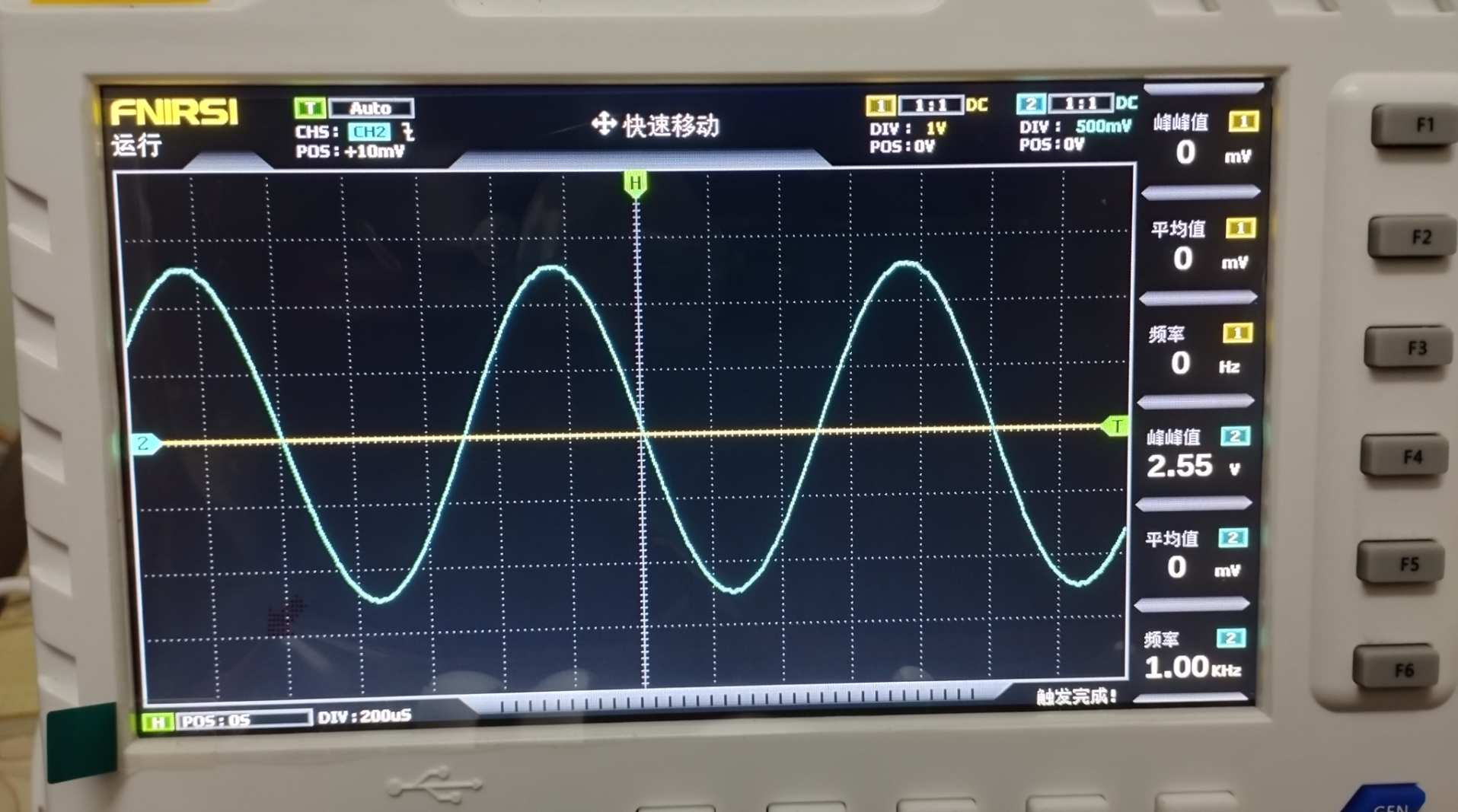

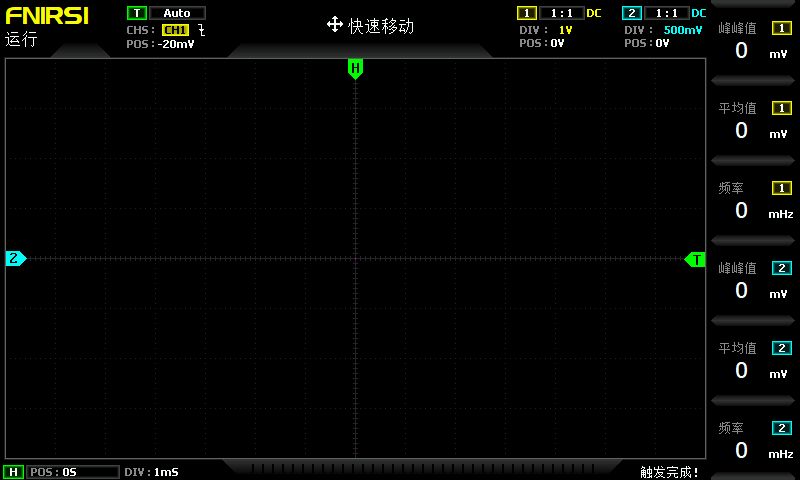

求其 Cap 張圖睇下，會 Save 做 800x480, 16-bit color 的 BMP 格式，一幅相就要成 782kiB(800kB)！
以下係轉做 jpg 後的相。
圖片附件: 1014D.jpg (2023-6-20 00:40, 37.79 KB) / 下載次數 151https://h2.hkepc.com/forum/attachment.php?aid=2377964&k=086b121145c94d27a46591d545896e34&t=1781537982&sid=2sWnl1xwBJ
圖片附件: 1014D-2.jpg (2023-6-20 01:05, 78.94 KB) / 下載次數 151https://h2.hkepc.com/forum/attachment.php?aid=2377965&k=6c11bc57c092e9bc60f6670b99d4d51d&t=1781537982&sid=2sWnl1xwBJ
作者: royc 時間: 2023-6-20 16:25
網上講Bandwidth 得30M 左右, 虛標？對我嚟講一般DIY 已經夠
via HKEPC Reader for Android
作者: C_Law 時間: 2023-6-20 17:58
網上講Bandwidth 得30M 左右, 虛標？對我嚟講一般DIY 已經夠
via HKEPC Reader for Android ...
royc 發表於 2023/6/20 16:25
我都上網睇過幾條不同鬼佬拍的 Youtube 片，見到實測的 Bandwidth 得 30MHz。
不過，我無玩高頻線路，30MHz 應該夠我玩。
作者: C_Law 時間: 2023-6-20 18:04
落單時候要決定語言版本?
rhino 發表於 2023/6/19 22:46
或者要重新 Upload 英文的 Firmware 先至轉到做英文介面！？係 Youtube 見到有這部機 Upload Firmware 的教學片。但 Fnirsi 官網已經無 Firmware 下載。
雖然網上仍然搵有地方可以下載到，但來源不明，所以無諗住試。
作者: C_Law 時間: 2023-6-20 18:11
係 Fnirsi 官網可下載 pdf 的說明書，好過睇原本的印刷本(老花眼來講，圖太細、字也太細
)，開個 pdf 睇起碼有得自己放大來睇。不過，入到官網，揀中文版網頁只下載到中文版說明書，改去英文版網頁先至下載到英文版。
作者: rhino 時間: 2023-6-20 22:01
或者要重新 Upload 英文的 Firmware 先至轉到做英文介面！？係 Youtube 見到有這部機 Upload Firmware 的 ...
C_Law 發表於 2023-6-20 18:04
竟然唔做多語言
係咪上官方旗艦店買?
作者: C_Law 時間: 2023-6-21 06:29
竟然唔做多語言
係咪上官方旗艦店買?
rhino 發表於 2023/6/20 22:01
我部機正是係官方旗艦店買，但只有中文版！
反而係逃佬見到有部份其他店舖有英文版賣。
作者: Kin_2012 時間: 2023-6-21 13:58
我部機正是係官方旗艦店買，但只有中文版！
反而係逃佬見到有部份其他店舖有英文版賣。 ...
C_Law 發表於 2023-6-21 06:29
正字十分正確， 中人看中文。。。。
作者: hon829 時間: 2023-6-21 14:11
我都上網睇過幾條不同鬼佬拍的 Youtube 片，見到實測的 Bandwidth 得 30MHz。
不過，我無玩高頻線路，30 ...
C_Law 發表於 2023-6-20 17:58
得3成咁虛
咩都出的雜品廠嘢, 當高級玩具用會開心啲
作者: C_Law 時間: 2023-6-21 14:21
得3成咁虛
咩都出的雜品廠嘢, 當高級玩具用會開心啲
hon829 發表於 2023/6/21 14:11
記得讀書時講 Bandwidth，就係睇波幅幾時跌到落 -3dB，
睇 YT 片，這個示波器係去到 30MHz 就跌落 -3dB，之開再推高輸入訊號的頻率，波幅就進一步下跌，一直到大約 9xMHz 就完全無嘢睇，或者，這就是「中國特式」的 Bandwidth 定義。
作者: m92fshing 時間: 2023-6-21 21:16
我部機正是係官方旗艦店買，但只有中文版！
反而係逃佬見到有部份其他店舖有英文版賣。 ...
C_Law 發表於 2023-6-21 06:29
我有佢間公司另一部玩具級CRO DSO-TC3, 呢部機2百幾蚊，介面反而可以中英切換
via HKEPC Reader for Android
作者: m92fshing 時間: 2023-6-21 21:20
得3成咁虛
咩都出的雜品廠嘢, 當高級玩具用會開心啲
hon829 發表於 2023-6-21 14:11
國產儀器品牌黎講，Rigol同Siglent會比較好，其他就良莠不齊
via HKEPC Reader for Android
作者: m92fshing 時間: 2023-6-21 21:23
記得讀書時講 Bandwidth，就係睇波幅幾時跌到落 -3dB，
睇 YT 片，這個示波器係去到 30MHz 就跌落 -3dB ...
C_Law 發表於 2023-6-21 14:21
Bandwidth計signal跌3dB，基本上係定律黎，如果你準則唔同，好難同人地比較
via HKEPC Reader for Android
作者: wyhui5124 時間: 2023-6-21 21:27
記得讀書時講 Bandwidth，就係睇波幅幾時跌到落 -3dB，
睇 YT 片，這個示波器係去到 30MHz 就跌落 -3dB ...
C_Law 發表於 2023-6-21 14:21
睇YT當time base短嘅時候,個反應好似係equivalent time sampling
不過咪當係一台25MHz機用囉,始終操作方便過手提機仔
作者: C_Law 時間: 2023-6-21 22:55
我有佢間公司另一部玩具級CRO DSO-TC3, 呢部機2百幾蚊，介面反而可以中英切換
via HKEPC Reader for And ...
m92fshing 發表於 2023/6/21 21:16
這條 Thread 4# 幅相入面的另一部玩具級升高青奴機仔，都有得轉換中英文介面。
這部大機竟然無得轉，都真係幾意外。
作者: C_Law 時間: 2023-6-21 22:57
得3成咁虛
咩都出的雜品廠嘢, 當高級玩具用會開心啲
hon829 發表於 2023/6/21 14:11
我係 1# 開 Post 時第一句就已經稱它做玩具！
作者: C_Law 時間: 2023-6-21 23:01
睇YT當time base短嘅時候,個反應好似係equivalent time sampling
不過咪當係一台25MHz機用囉,始終操作方便過手提機仔 ...
wyhui5124 發表於 2023/6/21 21:27
部機用 DC 5V 火牛供電，有需要時就駁住個 USB 尿袋，都可算係部容易操作的「手提機」！
作者: C_Law 時間: 2023-6-22 01:50
本帖最後由 C_Law 於 2023-6-22 02:00 編輯
部機除了可以 Screen capture 之外，還可以 Save 低兩條 Channel 個 Signal。剛剛試下，Save 出來的 File extension 是 wav，但實際不是普通 wav 音效檔，正想話研究下這 wav 檔的內容，忽然想到應該 Google 下先。

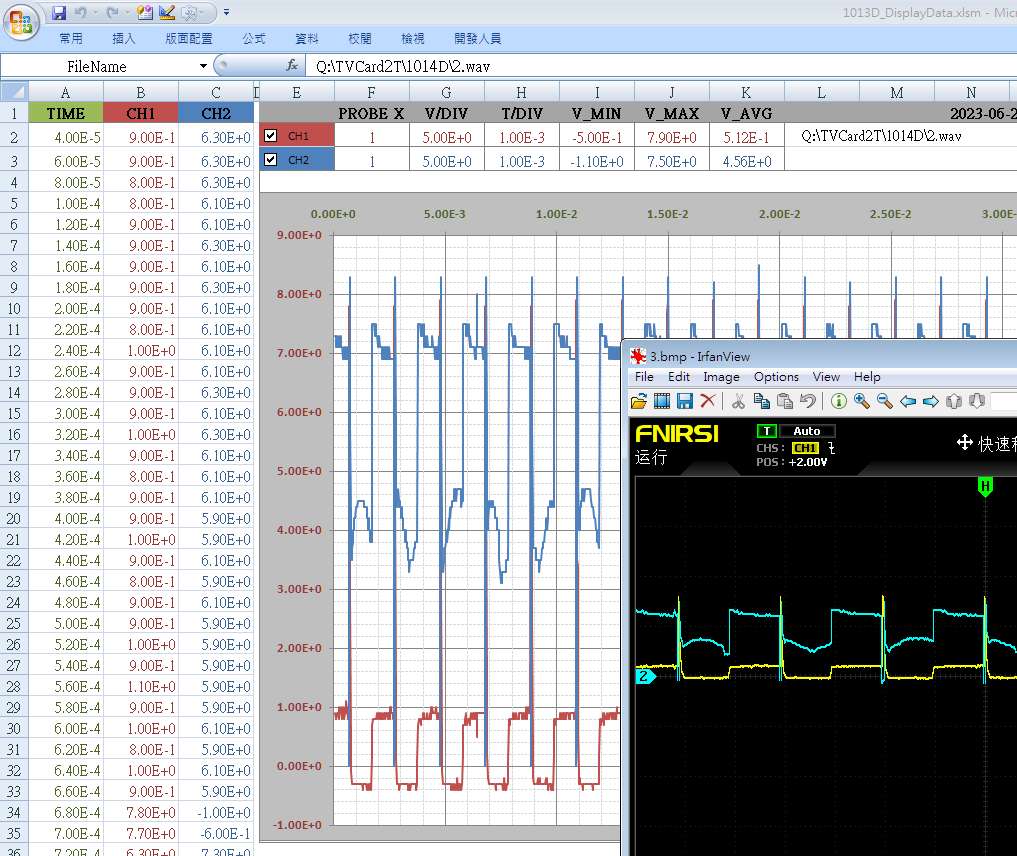

結果發現原來兩年前已有人用 Excel 整了 VBA 程式去開 1013D 的 wav 檔(同 1014D 差不多，無實際按鈕，靠 Touch screen 操作，而且無 Signal generator)。雖然不是同一部機，即管試下，果然開得到 1014D 的 wav 檔。
FNIRSI-1013D-WAV-Viewer-in-Excel-VBA
https://github.com/wavoigt/FNIRSI-1013D-WAV-Viewer-in-Excel-VBA
個 Signal 係用 Arduino 出 50% PWM 去個 H-Bridge 去推 DC 摩打時兩極電壓。
每個 wav 檔都 150kB，有 1500 x 2 組 Sample。
圖片附件: Clipboard01.jpg (2023-6-22 01:39, 149.77 KB) / 下載次數 104https://h2.hkepc.com/forum/attachment.php?aid=2378243&k=d69f9a0c194a5c06104c0145e52a0888&t=1781537982&sid=2sWnl1xwBJ
作者: Kin_2012 時間: 2023-6-22 01:53
部機除了可以 Screen capture 之外，還可以 Save 低兩條 Channel 個 Signal。剛剛試下，Save 出來的 File e ...
C_Law 發表於 2023-6-22 01:50
幾好玩
作者: unixman 時間: 2023-7-1 09:29
本帖最後由 unixman 於 2023-7-1 16:04 編輯
趁熱鬧都係618時段買咗部英文版, 但不是官網買所以人仔6佰元下, 部機超輕。
圖片附件: 20230630_212723_copy_800x450.jpg (2023-7-1 16:02, 126.02 KB) / 下載次數 101https://h2.hkepc.com/forum/attachment.php?aid=2379319&k=ae9cf05ccebe31c289426c32c47fc311&t=1781537982&sid=2sWnl1xwBJ
作者: C_Law 時間: 2023-7-25 22:48
我有佢間公司另一部玩具級CRO DSO-TC3, 呢部機2百幾蚊，介面反而可以中英切換
via HKEPC Reader for And ...
m92fshing 發表於 2023/6/21 21:16
去到老外地頭，賣到成 60 歐！
圖片附件: Clipboard01.jpg (2023-7-25 22:47, 87.71 KB) / 下載次數 103https://h2.hkepc.com/forum/attachment.php?aid=2382544&k=387771c66330aa9a9cb676018a438023&t=1781537982&sid=2sWnl1xwBJ
作者: hon829 時間: 2023-7-25 23:01
簡單的人離鄉賤，物離鄉貴
作者: m92fshing 時間: 2023-7-25 23:34
去到老外地頭，賣到成 60 歐！
C_Law 發表於 2023-7-25 22:48
經中間人買當然係貴啲，係外國買想平要去Aliexpress買
via HKEPC Reader for Android
作者: Kin_2012 時間: 2023-7-26 02:43
去到老外地頭，賣到成 60 歐！
C_Law 發表於 2023-7-25 22:48
同一部機係香港鋪頭買都唔會平...
作者: Hippo 時間: 2023-7-27 14:10
買過呢個牌子 USB 電流錶, 電流唔準不特止, 用一陣就花屏/白屏
update 完 firmware 都係咁
簡單 USB 電流錶都做唔好, 示波器更加無信心
作者: m92fshing 時間: 2023-7-27 16:42
本帖最後由 m92fshing 於 2023-7-27 16:44 編輯
買過呢個牌子 USB 電流錶, 電流唔準不特止, 用一陣就花屏/白屏
update 完 firmware 都係咁
簡單 USB 電流錶 ...
Hippo 發表於 2023-7-27 14:10
呢啲機當係玩具，如果要買黎搵食用，平機都係買Rigol或者Siglent好啲，貴機就Keysight R&S, Tektronix
via HKEPC Reader for Android
