作者: 天宮葉月 時間: 2023-4-28 23:05 標題: 繼電器替代品
本帖最後由 天宮葉月 於 2023-4-29 00:14 編輯
先利申：冇乜電子底，多過兩腳嘅零件基本唔熟

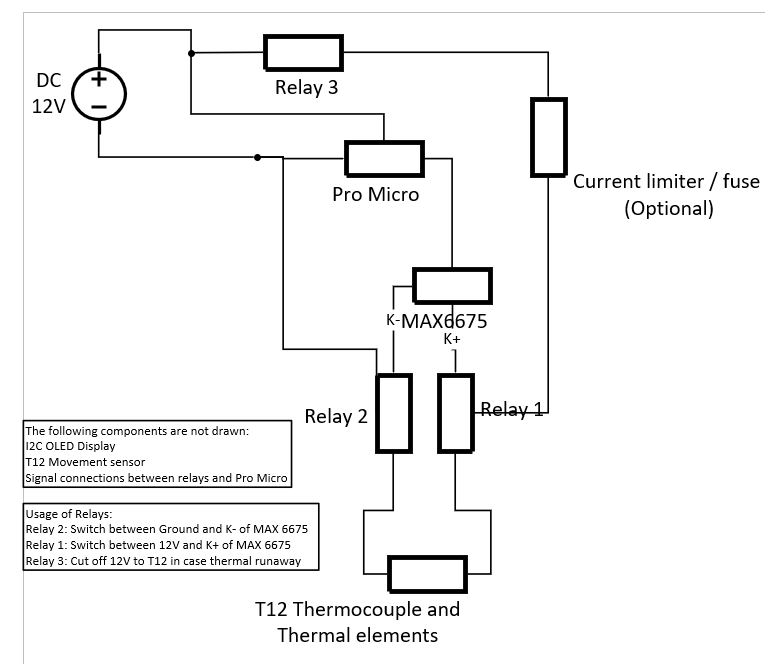

唸住用Arduino自己DIY個T12嘅超簡單（即冇保護）控制器，概念圖如下：
由於T12個發熱線同thermocouple係 serial 連埋一齊，我需要用 Arduino 俾 digital HI/LOW 去switch 幾時連去度溫度嘅pin (即圖中 MAX6675)或12V俾電發熱。
我唸到嘅係relay (光耦繼電器)，但據我了解繼電器1）得10萬次壽命，2）難於毫秒左右切換， 及 3）切換時會有聲響，應該唔會係一個理想零件用係我嘅設計度。
當辣雞到達設定溫度嘅時候，發熱同量度溫度切換（即relay 來回一次切換）應該會短到100毫秒。
唔知各位師兄有乜野唸法？
Thanks in advance!
圖片附件: Draft Schematic .PNG (2023-4-28 22:54, 28.79 KB) / 下載次數 139https://h2.hkepc.com/forum/attachment.php?aid=2370308&k=606de47553181dd12f69f772bfed142f&t=1781966493&sid=Y1kHVnl5Eh
作者: kwliu 時間: 2023-4-28 23:25
點解要咁做？又唔需要隔離或極大電流。
人地用mosfet去switch, SOP8 packing已經輕鬆頂到T12所需電流。
咩原因要用MCU? 人地成品用MCU都係為咗數顯同更佳PID control,
如果要簡單就用白菜白光線路，主要active component只係mosfet同Op-Amp.
作者: 天宮葉月 時間: 2023-4-28 23:39
MOSFET 切換12v 供電唔係問題，mosfet 切換 thermocouple , thermocouple 啲 signal 會唔會因為經過 MOSFET 而 potential difference會有改變引致度錯，甚至度唔到？
定係有方法 12v 供電經過 MOSFET, 而 thermocouple 唔使經過 MOSFET.
唔好問點解要用 Arduino, 唔用嘅話買成品算啦
via HKEPC Reader for Android
作者: hon829 時間: 2023-4-29 00:01
先利申：冇乜電子底，多過兩腳嘅零件基本唔熟
唸住用Arduino自己DIY個T12嘅超簡單（即冇保護）控制器，概 ...
天宮葉月 發表於 2023-4-28 23:05
基本對T12認知已錯誤
內置熱電偶與發熱芯係串聯架
除非做功課! 否則咁砌法真係...
作者: 天宮葉月 時間: 2023-4-29 00:23
本帖最後由 天宮葉月 於 2023-4-29 00:47 編輯
基本對T12認知已錯誤 內置熱電偶與發熱芯係串聯架
除非做功課! 否則咁砌法真係... ...
hon829 發表於 2023-4-29 00:01
改返。圖本身冇錯。
又唸到一樣嘢，發熱線本身即係一個電阻，即係用 Max 6675讀溫度嘅話一定會有偏差（應該係低咗）？
咁我本身個擔心似乎冇意義，因為一定要（基本上每一支芯都要）校準。
我知道MOSFET可以做switch,. 但詳細點做到 2 way switch, 我都要摸摸，如果有熱心嘅師兄可以吹水指點下就無限感謝！
via HKEPC Reader for Android
作者: shingzhk 時間: 2023-4-29 01:43
本帖最後由 shingzhk 於 2023-4-29 01:45 編輯
改返。圖本身冇錯。
又唸到一樣嘢，發熱線本身即係一個電阻，即係用 Max 6675讀溫度嘅話一定會有偏差（應 ...
天宮葉月 發表於 2023-4-29 00:23
咩叫2 way switch? 燈制果種2way?
想當triac感用? 定係用mosfet砌H bridge?
作者: 天宮葉月 時間: 2023-4-29 08:14
咩叫2 way switch? 燈制果種2way?
想當triac感用? 定係用mosfet砌H bridge?
shingzhk 發表於 2023-4-29 01:43
係"relay 1" 度想要呢個效果
幾時係1幾時係2就係由Arduino嘅HI/LOW決定
圖片附件: Capture.PNG (2023-4-29 08:07, 6.15 KB) / 下載次數 152https://h2.hkepc.com/forum/attachment.php?aid=2370335&k=24600f3026933ee703192b2183cbfb6d&t=1781966493&sid=Y1kHVnl5Eh
作者: O人 時間: 2023-4-29 09:42
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hon829 時間: 2023-4-29 10:25
簡單講無底子最簡單係買隻實物, 拆解做reverse engineering看看人
怎處理先吧
https://www.hkepc.com/forum/view ... &extra=page%3D2
https://www.hkepc.com/forum/view ... p;extra=&page=1
作者: 天宮葉月 時間: 2023-4-29 13:00

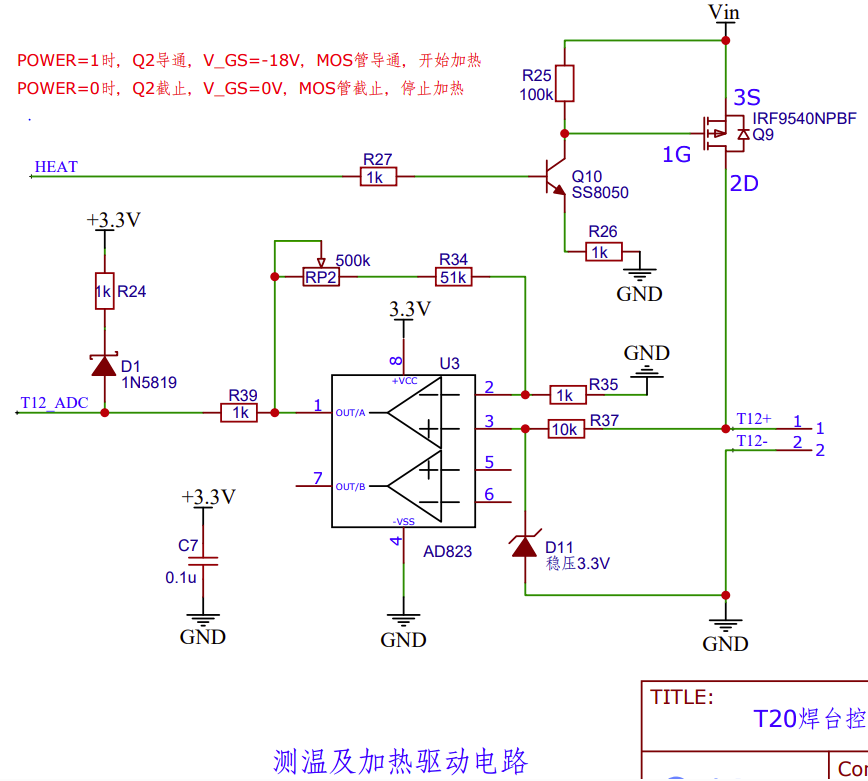

原來github 有opensource T12 路線圖
https://github.com/Cai-Zi/STM32_ ... _V1.3_Schematic.pdf
基本上跟住呢個就搞掂。
Software就係我本身想DIY嘅嘢……我唔中意現成嘅界面同功能，所以先想DIY。
唔該嗮各位熱心嘅師兄先！
圖片附件: Capture.PNG (2023-4-29 12:58, 91.84 KB) / 下載次數 154https://h2.hkepc.com/forum/attachment.php?aid=2370383&k=ff75762c215740c34a1d5920220e77b9&t=1781966493&sid=Y1kHVnl5Eh
