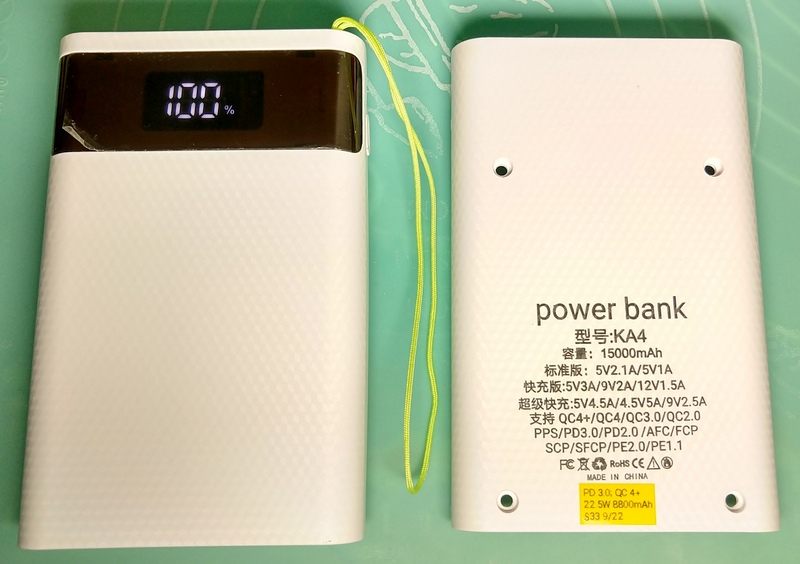

作者: hon829 時間: 2023-4-14 00:27 標題: KA4 Power Bank (SW6208芯片方案) --- diy 開啟尿袋小電流模式
有時用尿袋試細電流嘢時都幾煩! 一般都要keep住過0.1A至可保持著尿袋長開, 否則time out即關機

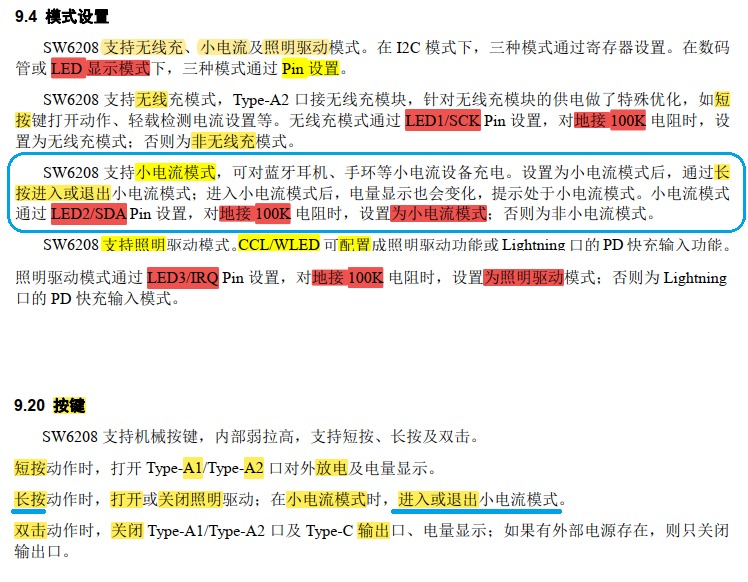

最近翻看了吓一隻淘咗一段日子的尿袋芯片資料, 用SW6208原來有小電流模式的! 只需在Pin 25與地間接100kΩ 電阻即可開啟此功能, 那就一於改改佢

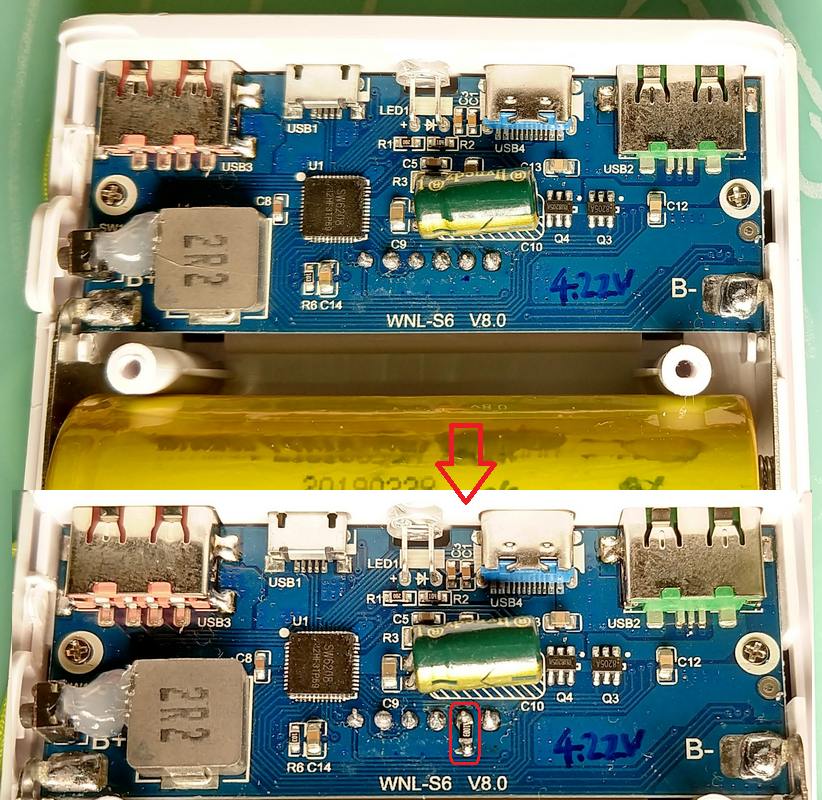

基本睇啱腳位一焊即可:
試用一切如願, 電常開
唯長按機能是與LED燈(作電筒)功能重疊的, 即燈功能失效了
圖片附件: KA4 Power Bank 改小電流模式 a.jpg (2023-4-14 00:25, 122.72 KB) / 下載次數 111https://h2.hkepc.com/forum/attachment.php?aid=2368180&k=2ed16e41374090ff7434091c16ddc53c&t=1781359280&sid=28jtDQvxoj
圖片附件: KA4 Power Bank 改小電流模式 b.jpg (2023-4-14 00:25, 145.07 KB) / 下載次數 121https://h2.hkepc.com/forum/attachment.php?aid=2368181&k=51b620fc4952098608a84a27ee6cdec7&t=1781359280&sid=28jtDQvxoj
圖片附件: KA4 Power Bank 改小電流模式 c.jpg (2023-4-14 00:25, 140.58 KB) / 下載次數 125https://h2.hkepc.com/forum/attachment.php?aid=2368182&k=ab8869aea1a41a726000d895ef665575&t=1781359280&sid=28jtDQvxoj
圖片附件: KA4 Power Bank 改小電流模式 d.jpg (2023-4-14 00:25, 145.55 KB) / 下載次數 115https://h2.hkepc.com/forum/attachment.php?aid=2368183&k=946db5465e90e5abb8012832280e985f&t=1781359280&sid=28jtDQvxoj
作者: wyhui5124 時間: 2023-4-14 13:47
我都有呢尿袋盒,裝完都好少用,個內置LED都唔會用喇,用手機搞掂
作者: m92fshing 時間: 2023-4-14 18:24
通過電阻串聯一個開關，LED燈就可以保留
via HKEPC Reader for Android
作者: hon829 時間: 2023-4-14 19:45
本帖最後由 hon829 於 2023-4-23 20:06 編輯
通過電阻串聯一個開關，LED燈就可以保留
via HKEPC Reader for Android
m92fshing 發表於 2023-4-14 18:24
的確係!
可惜果隻只是一般的5mm 白光LED, 沒太大用處
另小電流模式最終都只有兩小時輸出吧
作者: onlinedot 時間: 2025-7-26 13:36
本帖最後由 onlinedot 於 2025-7-26 13:47 編輯
有小電流模式既充电宝，尿袋
圖片附件: bbb.jpg (2025-7-26 13:36, 48.08 KB) / 下載次數 27https://h2.hkepc.com/forum/attachment.php?aid=2489344&k=b408551eb563473d9f8a4dfcf15a0555&t=1781359280&sid=28jtDQvxoj
