作者: hon829 時間: 2022-7-6 22:29 標題: Homecube WiFi Curtain Switch --- 電動窗廉控制器純拆解

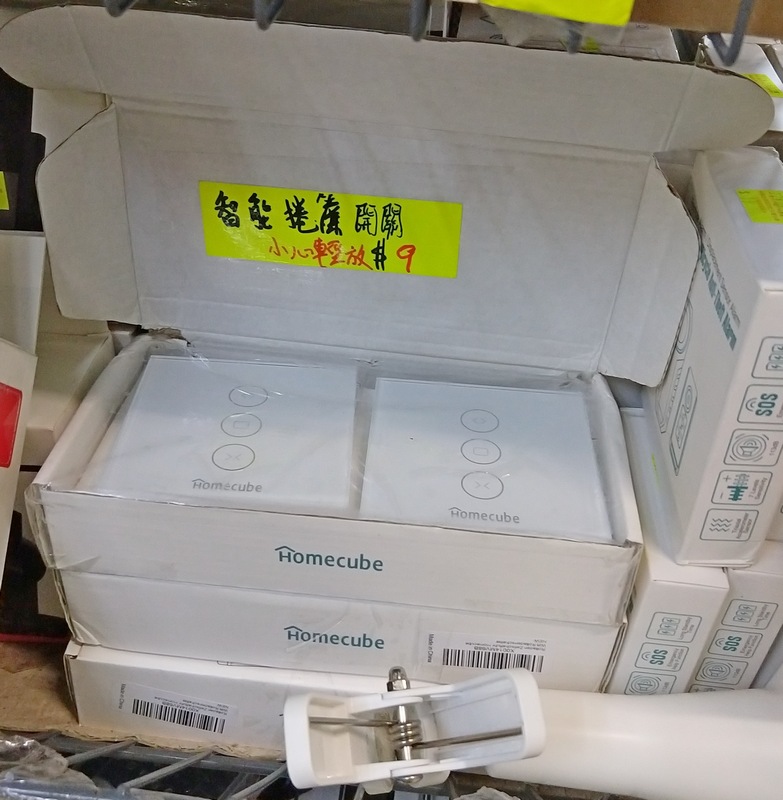

經過某特賣城見9蚊盒有兩隻WiFi電動窗廉控制器! 雖然未有實際用途, 但未接觸過故買咗盒回來拆解看看原理

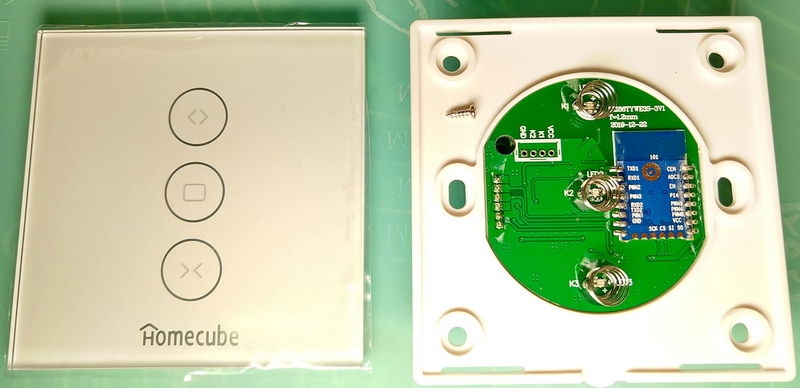

極易拆開:

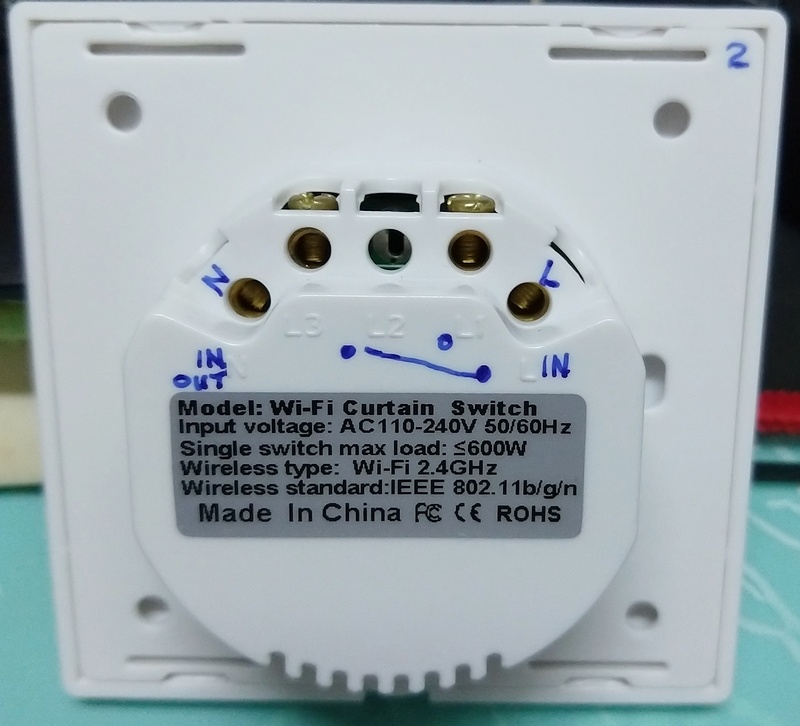

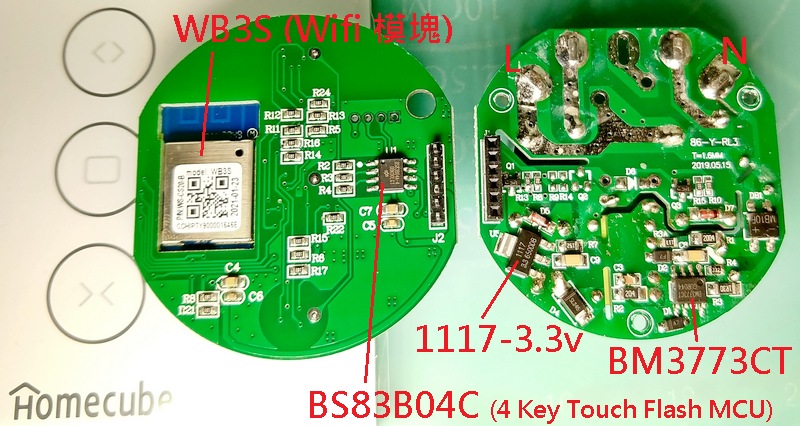

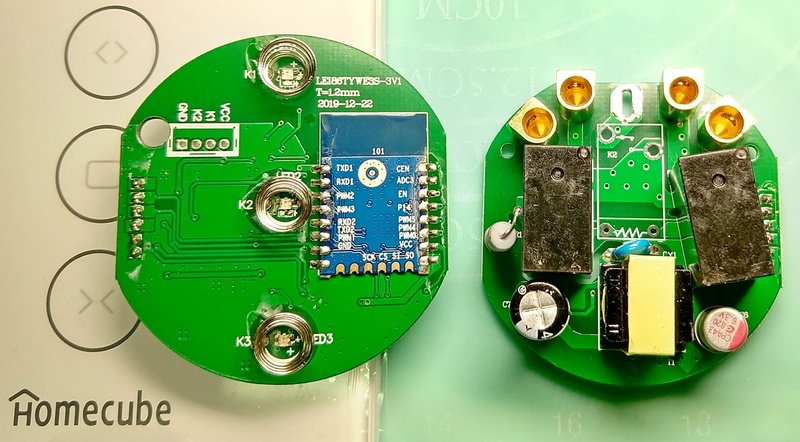

基本主要是兩隻Relay控制兩組火線導通與否! 唔知改控燈得唔得
Android App:
https://play.google.com/store/ap ... ;hl=zh_HK&gl=US
往後有時間/應用至慢慢研究吓
圖片附件: Homecube WiFi Curtain Switch a.jpg (2022-7-6 22:27, 136.63 KB) / 下載次數 116https://h2.hkepc.com/forum/attachment.php?aid=2329345&k=2017dcd240c2a464c20ef5c5f43e6fcf&t=1781536525&sid=i5Xeb8C6zY
圖片附件: Homecube WiFi Curtain Switch b.jpg (2022-7-6 22:27, 125.15 KB) / 下載次數 92https://h2.hkepc.com/forum/attachment.php?aid=2329346&k=fd7efa196528523f71a62d3aa69409a7&t=1781536525&sid=i5Xeb8C6zY
圖片附件: Homecube WiFi Curtain Switch c.jpg (2022-7-6 22:27, 143.32 KB) / 下載次數 103https://h2.hkepc.com/forum/attachment.php?aid=2329347&k=9ffa707bdbedd0fc361609cb9ccda0e7&t=1781536525&sid=i5Xeb8C6zY
圖片附件: Homecube WiFi Curtain Switch d.jpg (2022-7-6 22:27, 147 KB) / 下載次數 96https://h2.hkepc.com/forum/attachment.php?aid=2329348&k=9bf04e106a901b5e9657c187c619d0e4&t=1781536525&sid=i5Xeb8C6zY
圖片附件: Homecube WiFi Curtain Switch e.jpg (2022-7-6 22:27, 133.15 KB) / 下載次數 114https://h2.hkepc.com/forum/attachment.php?aid=2329349&k=82f05ed349ed9955668da3225e7e4a54&t=1781536525&sid=i5Xeb8C6zY
作者: Offer 時間: 2022-7-6 23:43
經過某特賣城見9蚊盒有兩隻WiFi電動窗廉控制器! 雖然未有實際用途, 但未接觸過故買咗盒回來拆解看看原理:na ...
hon829 發表於 2022-7-6 22:29
拆wifi出來玩也扺
作者: xiao 時間: 2022-7-16 12:53
這雲要不要年費 ?
作者: Offer 時間: 2022-8-27 23:15
有冇人買咗唔識用, 想放返出嚟, 或者想我手把手教學,改造其他iot玩意
作者: hon829 時間: 2022-8-28 10:55
印象此面板不是斷供貨
間中有賣, 最近好似有單隻包裝的賣$5！ 的確抵(拆零件)作者: rhino 時間: 2022-8-28 11:31
有冇人買咗唔識用, 想放返出嚟, 或者想我手把手教學,改造其他iot玩意
Offer 發表於 2022-8-27 23:15
前幾日行過，見到仲有貨。
作者: C-Leung 時間: 2022-8-28 12:20
如果係燈掣，應該長賣長斷貨
可惜香港冇乜人會有電動窗簾掣位
作者: rhino 時間: 2022-8-29 12:16
係咪要另外加AC摩打去窗簾路軌？
咁麻煩！直接買窗簾機械人好過
作者: smoke_cheese 時間: 2022-8-29 12:25
一個制開，一個制關，中間個制係做咩嘅呢？
作者: Offer 時間: 2022-8-29 17:49
一個制開，一個制關，中間個制係做咩嘅呢？
smoke_cheese 發表於 2022-8-29 12:25
stop
作者: smoke_cheese 時間: 2022-8-29 19:24
回覆 10# Offer
噢，原來如此。
作者: C-Leung 時間: 2022-8-29 19:37
回復 8 #rhino
人地舊式設計係用牆身掣嘛
就係少人用先會咁平
新款行無線remote，什至好似你講用叉電機械人
作者: hon829 時間: 2022-8-30 23:35
本帖最後由 hon829 於 2022-8-30 23:39 編輯

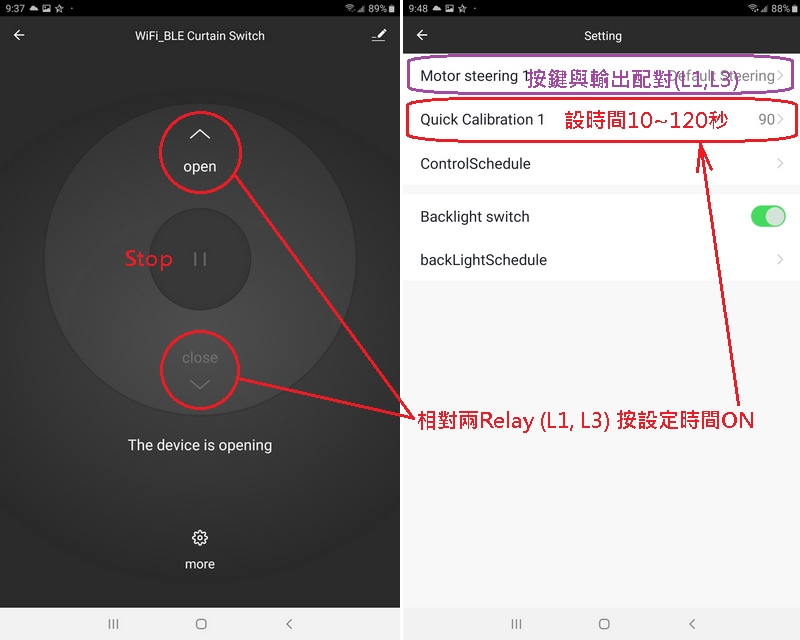

終於花時間摸了摸塊面板怎麼用
簡單就是隻可設 10~120秒的2CH單穩態開關
如預設90秒:
按"<>" open即 L1 的 relay 導通90秒, 後Off翻;
按"><" close即 L3的 relay 導通90秒, 後Off翻;
個app "Smart Life" 同尼隻智能插座一樣:
https://www.hkepc.com/forum/view ... &extra=page%3D1
圖片附件: Homecube WiFi Curtain Switch f.jpg (2022-8-30 23:30, 138.94 KB) / 下載次數 78https://h2.hkepc.com/forum/attachment.php?aid=2336887&k=8543d243bf72374623c16774bc3517e8&t=1781536525&sid=i5Xeb8C6zY
