作者: hon829 時間: 2022-3-7 23:05 標題: 12V鋰電點焊控制板---改用低壓操作的可能性!
本帖最後由 hon829 於 2022-3-8 16:16 編輯

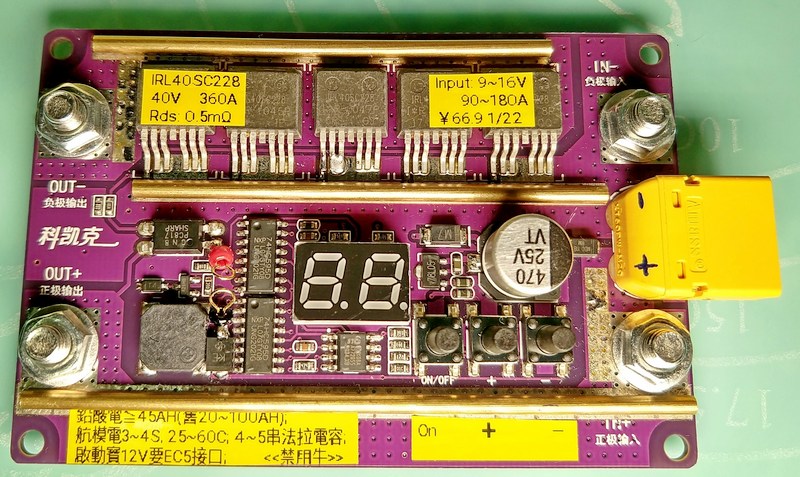

早前看中了淘網的一款控制板(貪調校檔位多), 手上又有舊7AH鉛酸電, 雖然不是標稱的範圍, 但未用過點焊機類
玩意, 所以淘了件試試, 結果當然驅動不了吧
唯有諗下改用3.7V的動力電池輸入, 再加別的5V直接供電俾MCU, 發現低壓輸入是不能啟動點焊動作的!

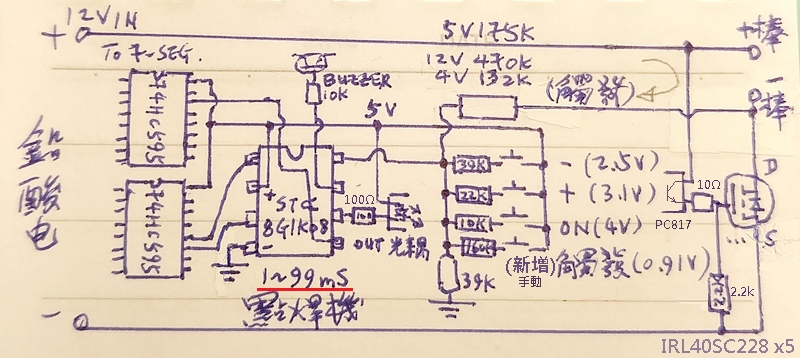

趁有時間就簡單跟跟電路原理, 原來都幾簡單吓

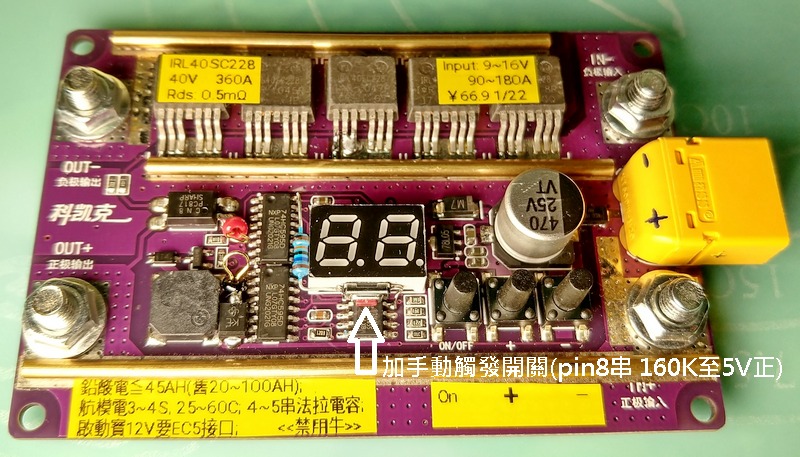

只用一隻ADC腳分壓識別晒所有控制, 就此簡單加了個手動點焊按鈕

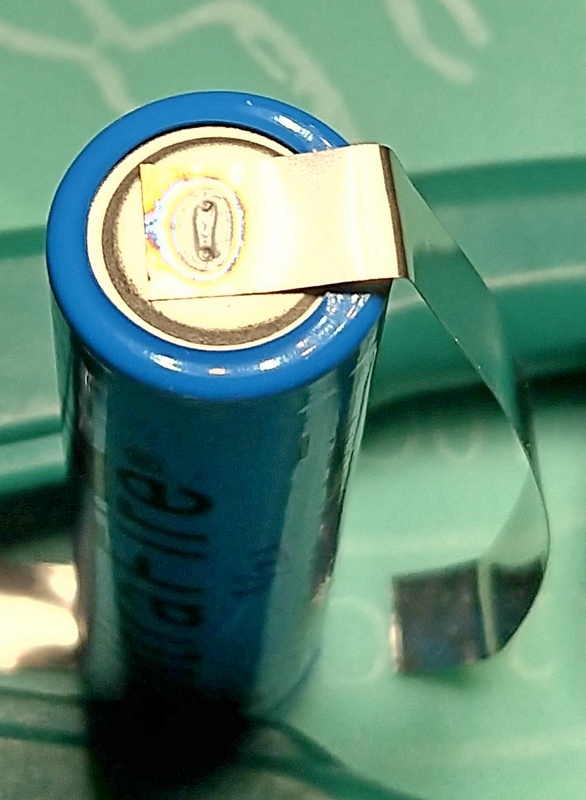

駁好是可操作的, 但發現焊接持續時間短, 不夠力焊實! 再分析翻所謂99級調節相對只是1~99mS的時間, 即最長也只有0.1秒吧!

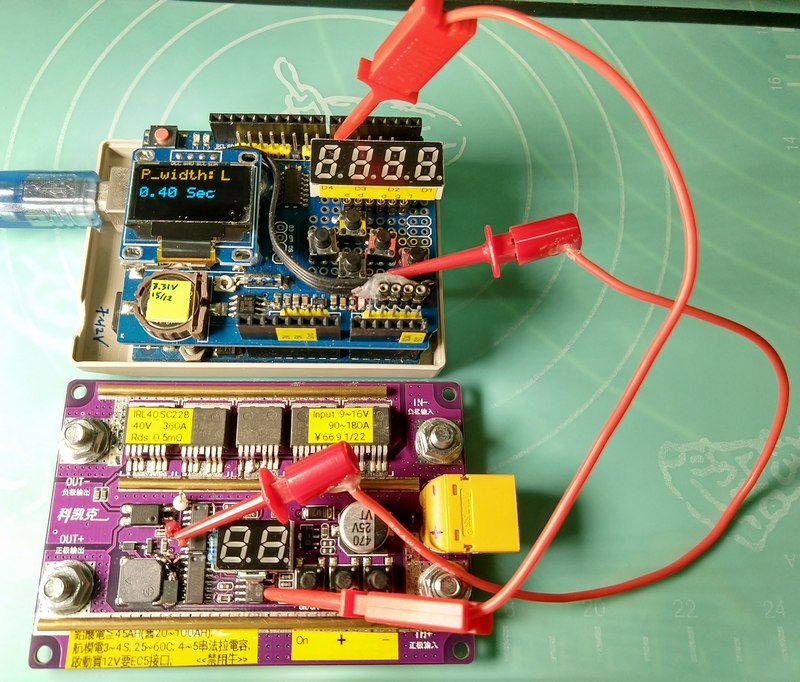

知道MCU控制接口只是MOS管前的一隻光藕,便用UNO砌了段0.01~1.00秒的duration timer 程序, 試了要0.4秒左右至焊得實, 叫做用倒, 但被焊粒電都會幾熱吓, 可能隻動力電池的電流輸出都係麻麻以至要如此般的焊接時間
試完結論是直接買成個完成的點焊機可免煩吧
圖片附件: 鋰電點焊機控制板 a.jpg (2022-3-7 23:01, 147.97 KB) / 下載次數 146https://h2.hkepc.com/forum/attachment.php?aid=2309612&k=b1bdff1dd6ca0dd778a4f5bf9124893e&t=1781468919&sid=qKG32EphLP
圖片附件: 鋰電點焊機控制板 c.jpg (2022-3-7 23:01, 146.81 KB) / 下載次數 144https://h2.hkepc.com/forum/attachment.php?aid=2309614&k=014edd94bdd0541925cd37c010bf1411&t=1781468919&sid=qKG32EphLP
圖片附件: 鋰電點焊機控制板 d.jpg (2022-3-7 23:01, 143.49 KB) / 下載次數 131https://h2.hkepc.com/forum/attachment.php?aid=2309615&k=50e4bb2e511c127eda21f5a6bd32e5ab&t=1781468919&sid=qKG32EphLP
圖片附件: 鋰電點焊機控制板 e.jpg (2022-3-7 23:01, 148.21 KB) / 下載次數 133https://h2.hkepc.com/forum/attachment.php?aid=2309616&k=8553b17e5925b5ab1e551e7fb8946d59&t=1781468919&sid=qKG32EphLP
圖片附件: 鋰電點焊機控制板 b.jpg (2022-3-8 16:15, 147.78 KB) / 下載次數 135https://h2.hkepc.com/forum/attachment.php?aid=2309728&k=049b4641ebc468812b6296ab28d06b1a&t=1781468919&sid=qKG32EphLP
作者: Joe_Black 時間: 2022-3-8 00:45
提示: 作者被禁止或刪除 內容自動屏蔽
作者: dcc2000 時間: 2022-3-8 03:02
0.4秒太長時間了，鎳(或鍍鎳)片焊點會發黑。

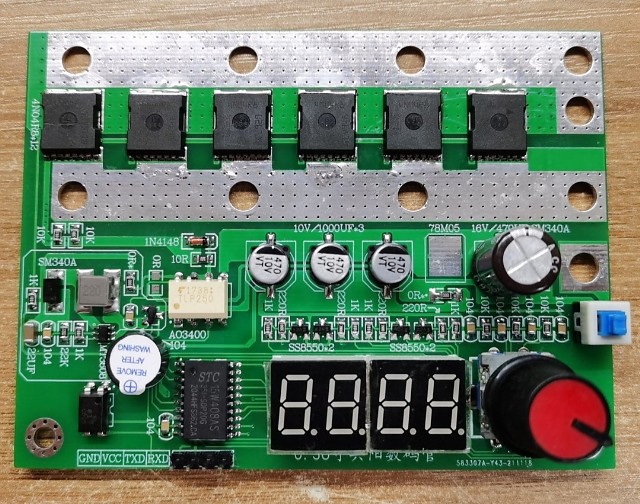

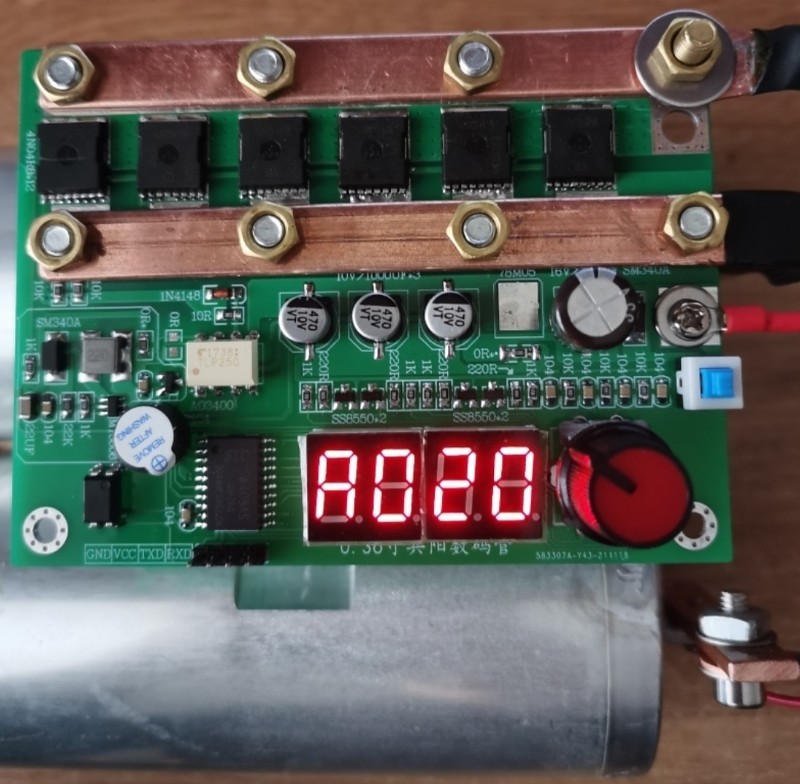

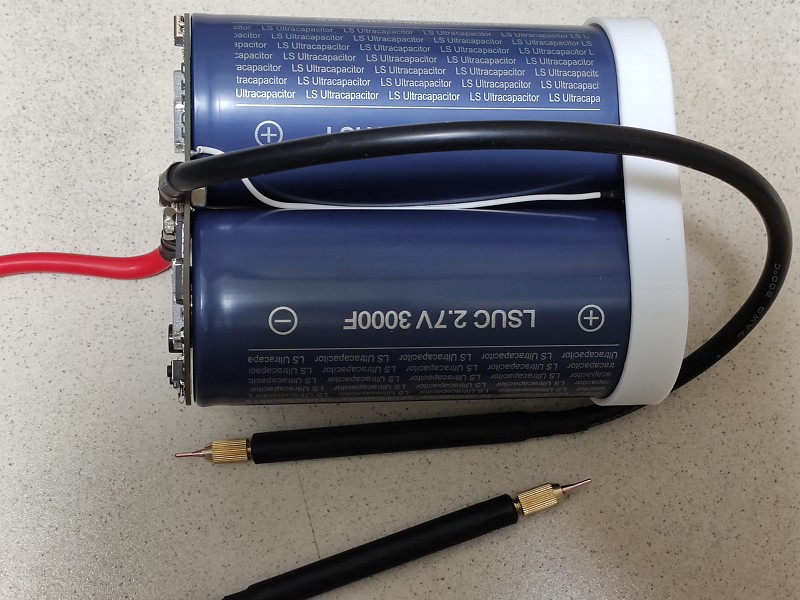

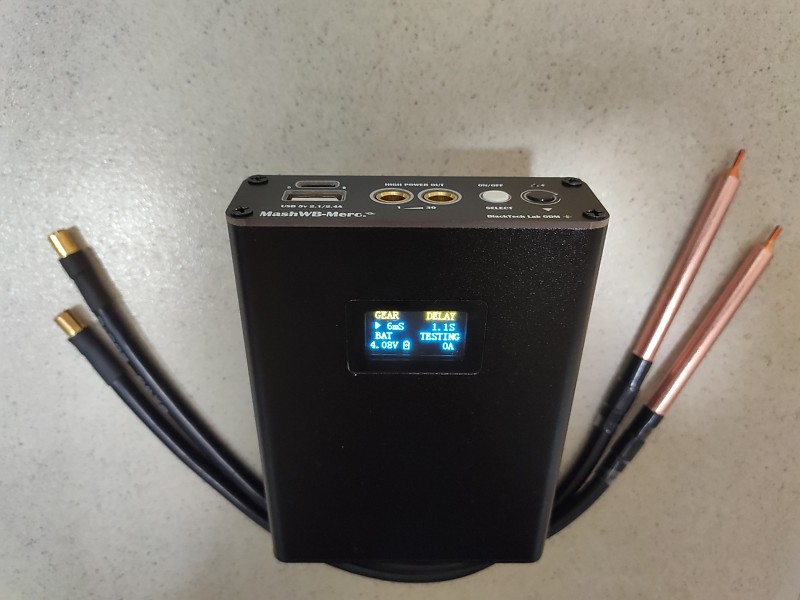

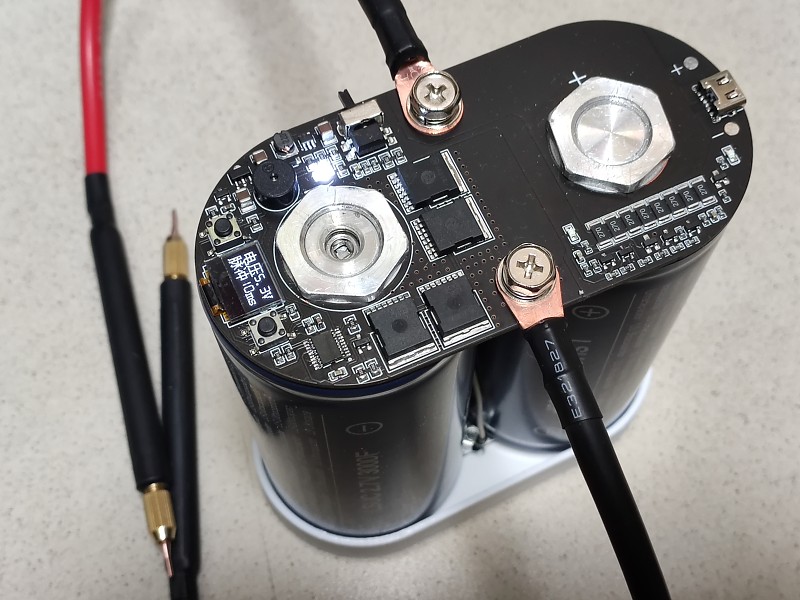

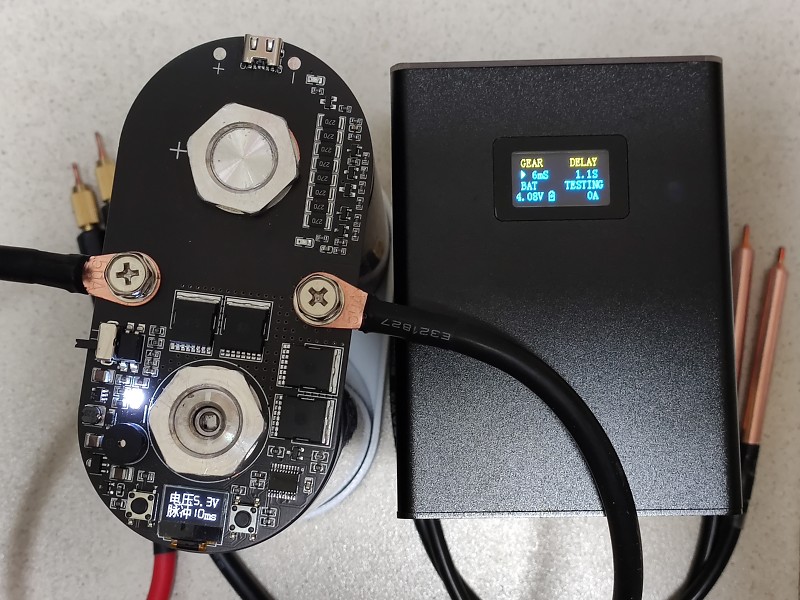

儲能式點焊機，瞬間電流要求起碼400~500A或以上，依家好多玩具級嘅產品，會使用高倍率鋰電並聯，或者法拉電容，點焊0.2以內鍍镍，或0.15以內純鎳，呢類已夠用，要焊更厚嘅，可考慮高功率廠制品，或多MOSFET嘅設計(第五幅圖片嗰款12粒)。
圖片附件: IMG_20220308_021912_resized.jpg (2022-3-8 03:02, 133.58 KB) / 下載次數 111https://h2.hkepc.com/forum/attachment.php?aid=2309640&k=2816ecccbf2da94019a01b5da12116b8&t=1781468919&sid=qKG32EphLP
圖片附件: IMG_20220308_023405_resized.jpg (2022-3-8 03:02, 79.19 KB) / 下載次數 130https://h2.hkepc.com/forum/attachment.php?aid=2309641&k=036d4cdfd042cd3424e083a427ad5470&t=1781468919&sid=qKG32EphLP
圖片附件: IMG_20220308_023728_resized.jpg (2022-3-8 03:02, 116.44 KB) / 下載次數 122https://h2.hkepc.com/forum/attachment.php?aid=2309642&k=091496ae69e392ca239ca21429f097ce&t=1781468919&sid=qKG32EphLP
圖片附件: IMG_20220308_022925_resized.jpg (2022-3-8 03:02, 127.4 KB) / 下載次數 121https://h2.hkepc.com/forum/attachment.php?aid=2309643&k=3417161d21d4e5aa3fc313b9ae544263&t=1781468919&sid=qKG32EphLP
圖片附件: IMG_20220308_025158_resized.jpg (2022-3-8 03:02, 133.25 KB) / 下載次數 156https://h2.hkepc.com/forum/attachment.php?aid=2309644&k=0a373d28b50cedd46d37936a7605f1eb&t=1781468919&sid=qKG32EphLP
作者: dcc2000 時間: 2022-3-8 03:18
若果原設計係12V版，要低壓使用，例如1S高倍率鋰電，或2S法拉電容，要加升壓電路，否則唔夠足夠電壓驅動MOSFET導通。
作者: dcc2000 時間: 2022-3-8 08:38

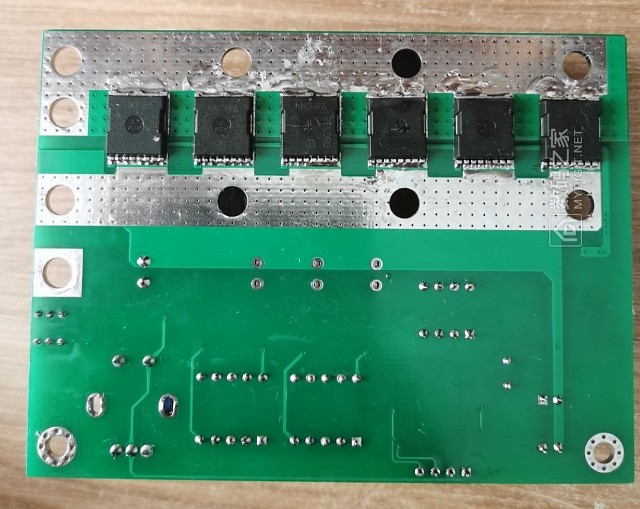

原作者。
https://www.mydigit.cn/thread-286959-1-1.html
圖片附件: IMG_20220308_083207_resized(1).jpg (2022-3-8 08:37, 136.58 KB) / 下載次數 137https://h2.hkepc.com/forum/attachment.php?aid=2309651&k=5b953ad9b3aa75d26818f2dac6a4df50&t=1781468919&sid=qKG32EphLP
圖片附件: IMG_20220308_083149_resized(1).jpg (2022-3-8 08:38, 89 KB) / 下載次數 116https://h2.hkepc.com/forum/attachment.php?aid=2309652&k=8be21d4841218b7f557bb4badaedd447&t=1781468919&sid=qKG32EphLP
作者: tgo 時間: 2022-3-8 12:37
C兄，你嘅動力電蕊出到幾多A先，200A差唔多係最低要求喎。
早前看中了淘網的一款控制板(貪調校檔位多), 手上又有舊7AH鉛酸電, 雖然不是標稱的範圍, 但未用過點焊機類
...
hon829 發表於 2022-3-7 23:05
作者: tgo 時間: 2022-3-8 12:45
佢用5粒fet,但係光耦改用3.7V鋰電再加10k電阻，又冇driver推（照hon829c兄佢自己講嘅改裝），其實d fet導通晒未都唔知，我冇check過呢粒fet 嘅spec。所以佢要用咁長嘅時間去焊。
浩祺心曾經畫過呢件 PCB：
用 89c2051，好像用環牛也可以改得成。
可能改用3.7V的動力電池也可以。
粒 t ...
Joe_Black 發表於 2022-3-8 00:45
作者: hon829 時間: 2022-3-8 16:23
C兄，你嘅動力電蕊出到幾多A先，200A差唔多係最低要求喎。
tgo 發表於 2022-3-8 12:37

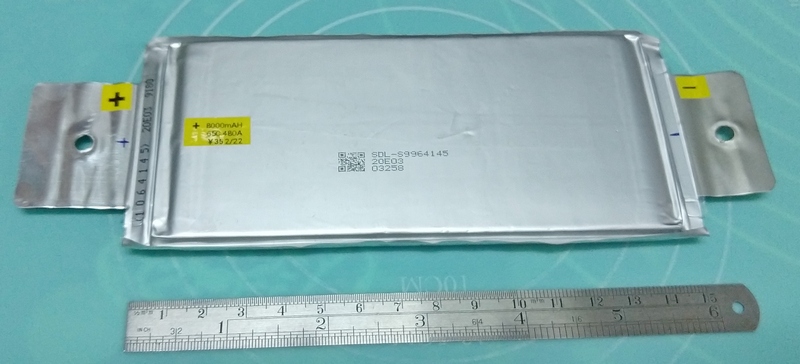

咁短暫的大電流無從測量! 都是在賣點焊機板的淘店買的!
圖片附件: IMG_20220308_161812791~2.jpg (2022-3-8 16:22, 121.38 KB) / 下載次數 131https://h2.hkepc.com/forum/attachment.php?aid=2309730&k=6d45c228f1ca781b6297e61349029863&t=1781468919&sid=qKG32EphLP
作者: tgo 時間: 2022-3-8 17:02
用高精度內阻錶測舊電嘅內阻係最實際嘅方法，另外連接電池到銲機嘅線幾長?用個多號線？
咁短暫的大電流無從測量! 都是在賣點焊機板的淘店買的!
hon829 發表於 2022-3-8 16:23
作者: dcc2000 時間: 2022-3-8 22:16
本帖最後由 dcc2000 於 2022-3-8 22:17 編輯
咁短暫的大電流無從測量! 都是在賣點焊機板的淘店買的!
hon829 發表於 2022-3-8 16:23
估計呢塊電池應該係高倍率動力鋰電。

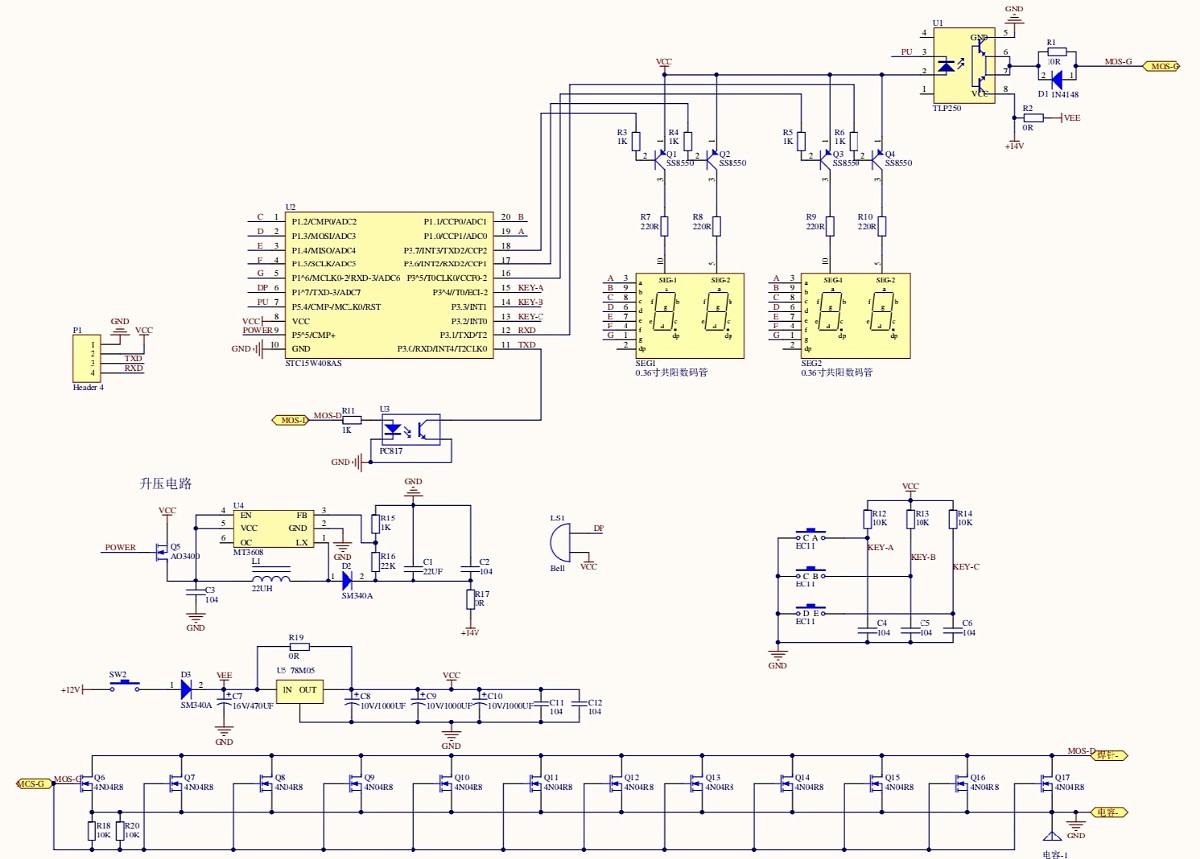

依家主要問題係塊PCB嘅電路，本身唔係for咁低電壓嘅條件下使用(單cell)，冇足夠嘅電壓去推MOSFET。單cell鋰電或二串法拉電容嘅儲能式點焊機，一係用兩組電壓供電(控制及推動MOSFET)電路，一係就用升壓電路for MOSFET。
圖片附件: IMG_20220308_203447_resized(1).jpg (2022-3-8 22:16, 141.79 KB) / 下載次數 132https://h2.hkepc.com/forum/attachment.php?aid=2309770&k=c5d700405991a1d8dc43f0d42f494982&t=1781468919&sid=qKG32EphLP
作者: KSC 時間: 2022-3-20 22:01
回覆 1# hon829

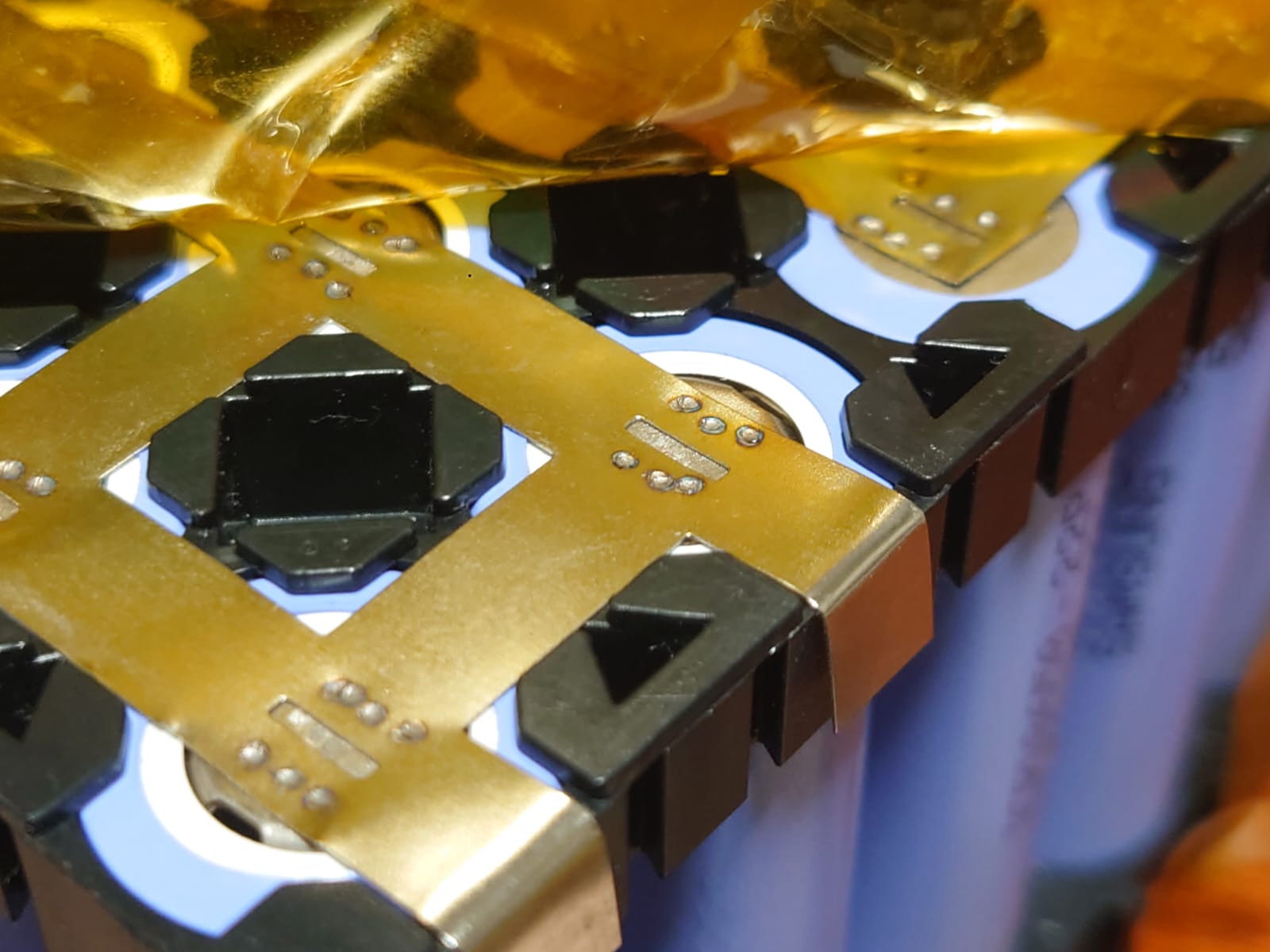

正常的點焊焊點係唔會燒到塊鎳變色，應該只係熔點住個位
Pulse 1 2ms
Pulse 2 11ms
Voltage 4.8V 的2s Super cap
0.15mm的鎳片
