作者: KSC 時間: 2022-2-23 23:05 標題: DIY 100W USB-PD 尿袋
本帖最後由 KSC 於 2022-2-23 23:08 編輯
使用開源的IP5389[小体积100瓦双向快充移动电源方案] 設計
https://oshwhub.com/wzw666/ip5389mini
設定電阻，暫定使用3串4並 Li-ion 18650。
(電池組有機會再講點整)

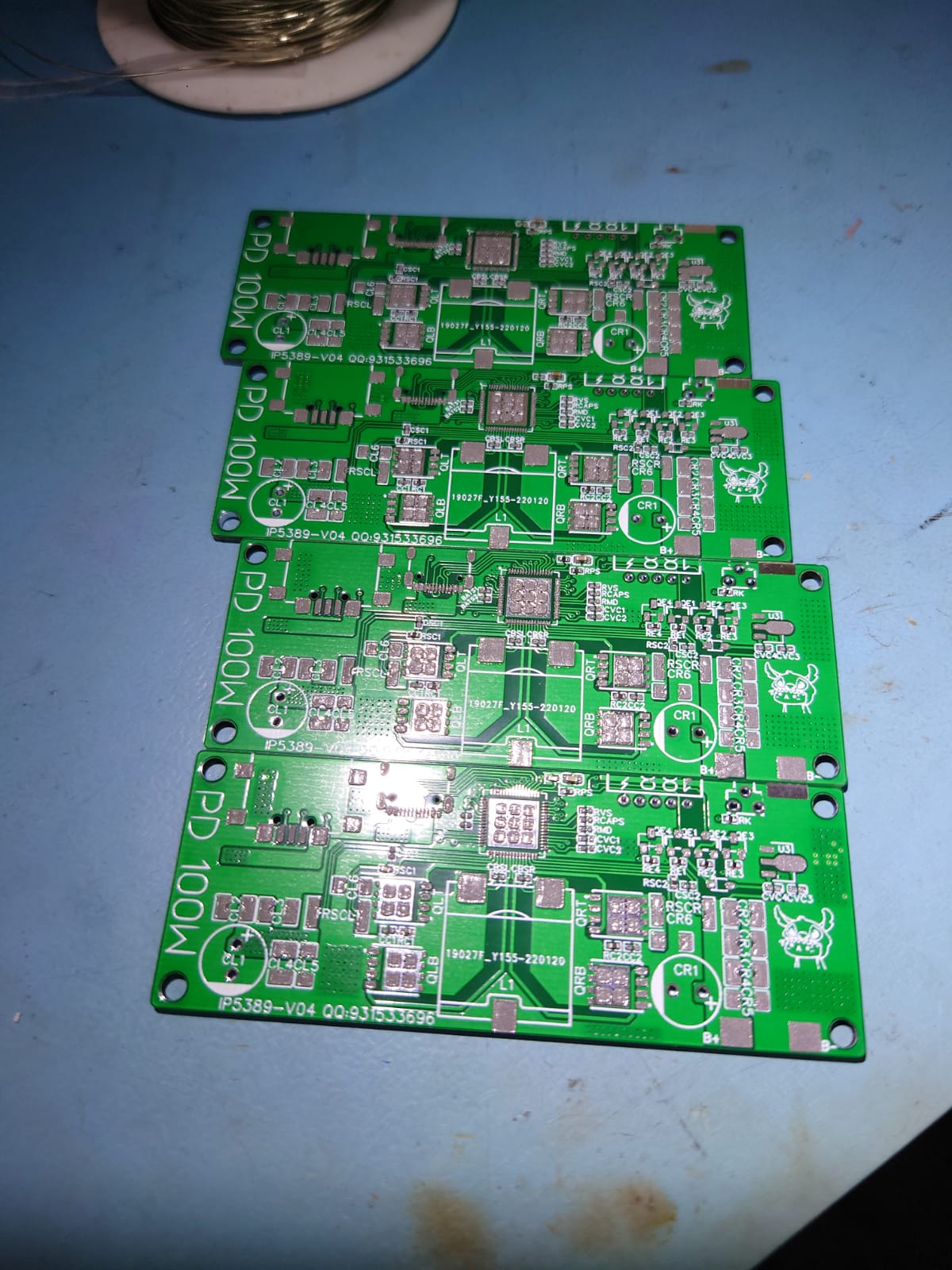

PCB在嘉記落單，現在每月有2次免費板，但運費自負.

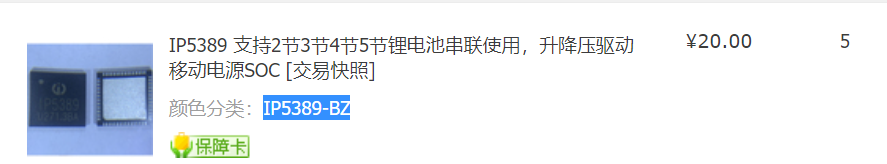

IP5389-BZ 20RMB 一粒
NMOS要選合適的，耐壓足夠、電流大、導通電阻低、閘極總電荷量(Qg) 。
一般會用FOM=Rds on*Qg的方法計算。

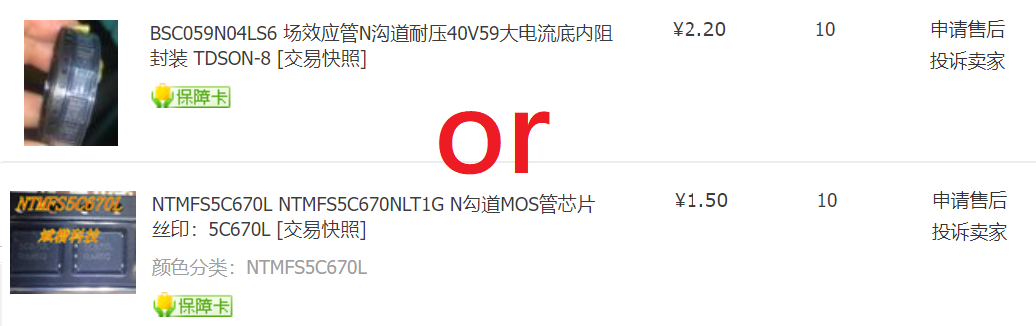

NTMFS5C670L和 BSC059N04LS6是我找到比較好的。有更好的建議歡迎留言告之。

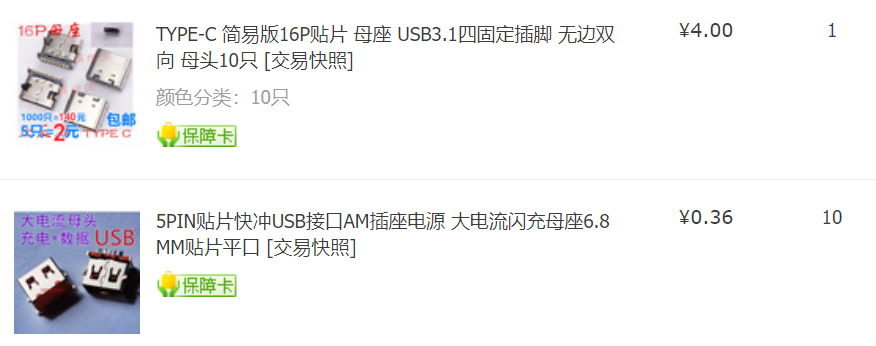

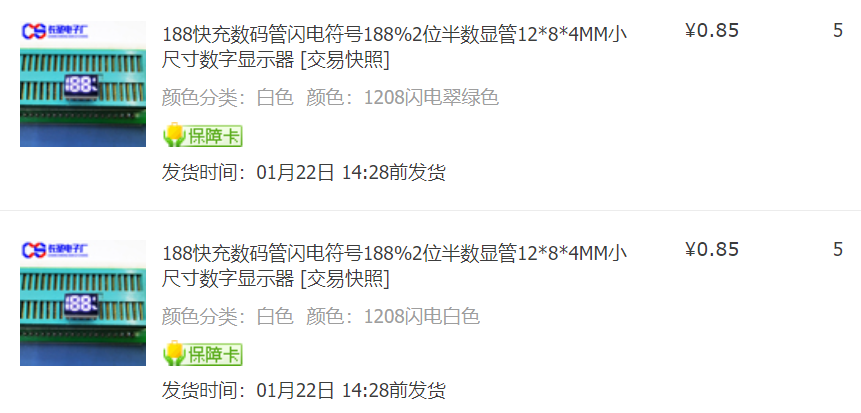

LED和USB座跟原文連結買就得
一般野嘉記商城買就得，注意發貨地點。
錫膏網淘比較平，嘉記不能一起發貨沒優勢。

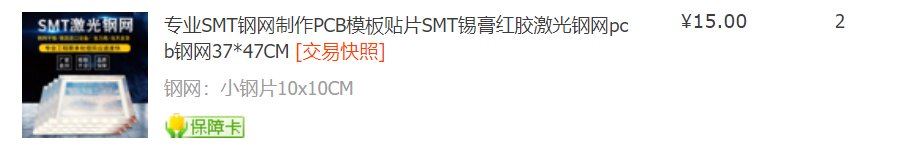

用PCB定好位，放上鋼網、用膠卡刮錫膏。放上預熱平台預熱後再用熱風槍吹。

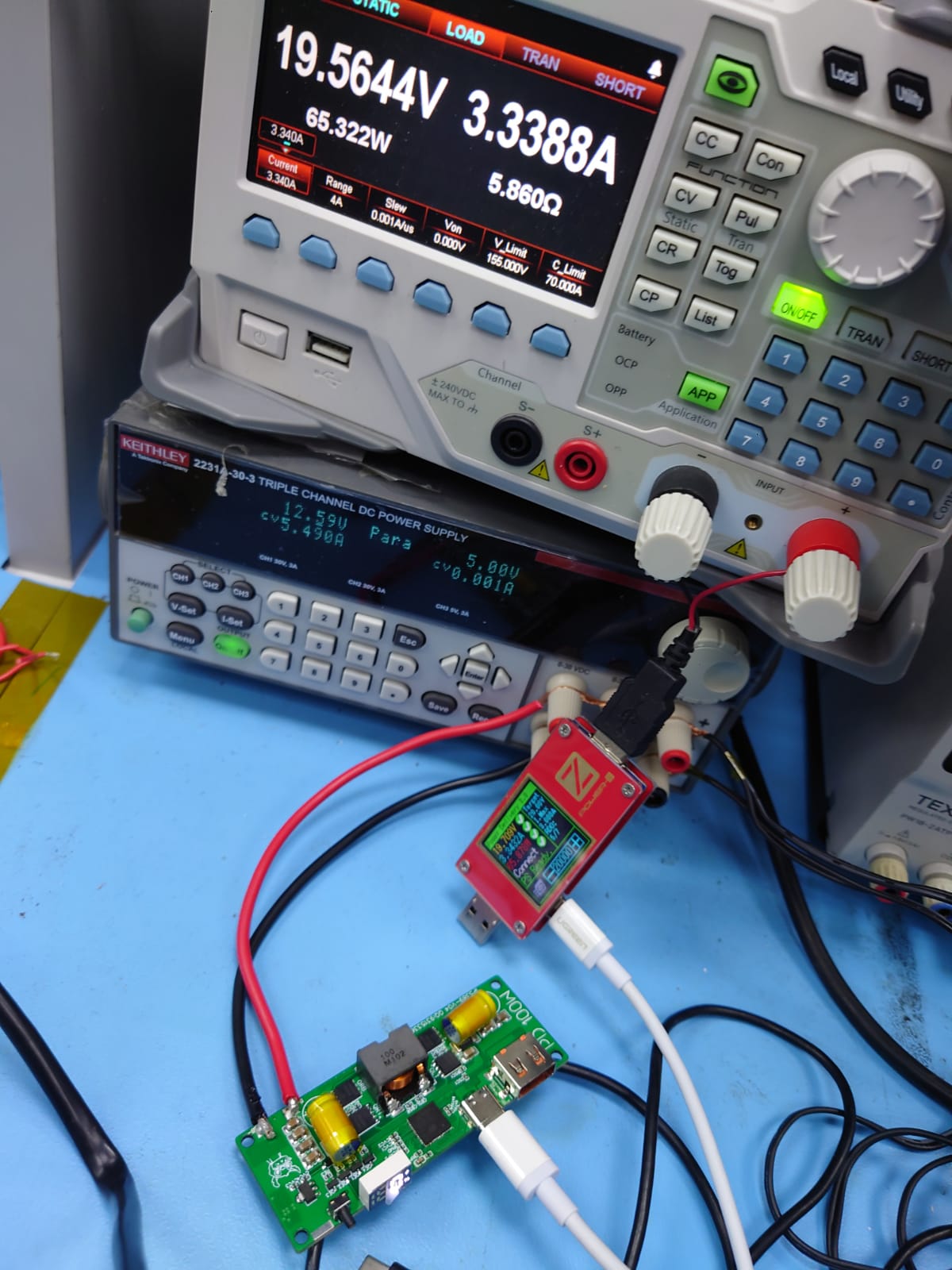

因為電源只有6A、沒PD e-mark線。在12.6V輸入、使用誘騙器觸發PD20W 輸出再接上E-load.的情況下只能測到65W。
效率約95%，煲10分鐘只有少少暖。

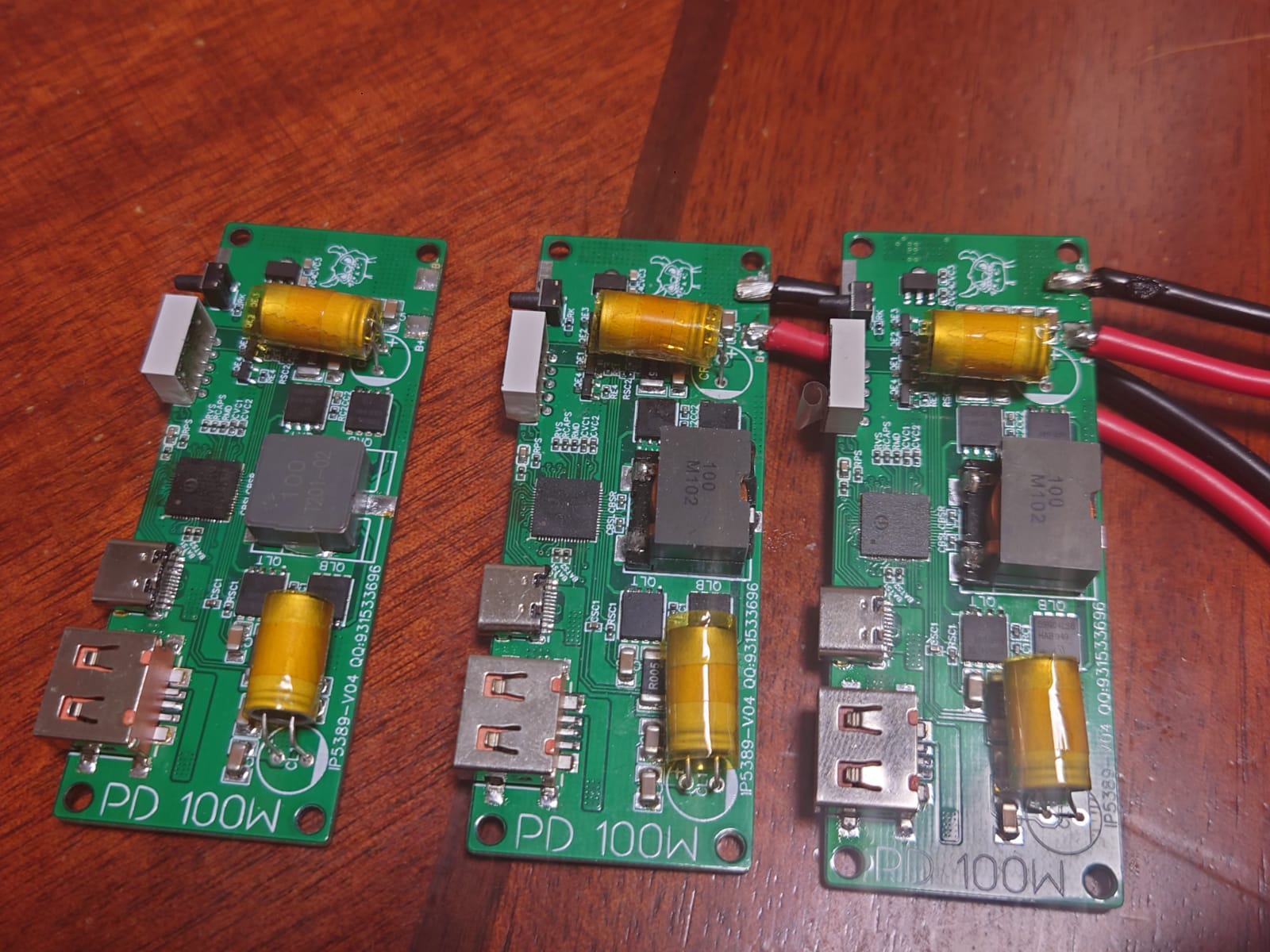

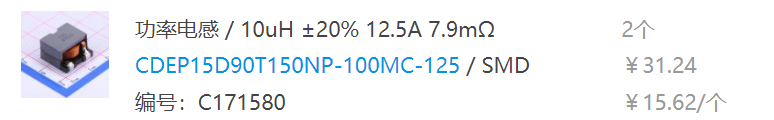

做左3塊，分別用唔同電感和NMOS效率最好的是BSC059N04LS6配大功率电感CDEP15D90T150NP-100MC-125 ($$$$$16RMB)。
上100W應該無問題。
如果唔怕降落65W，BCIHP1367-100M(4 RMB)平好多。
圖片附件: IC.png (2022-2-23 22:40, 44.66 KB) / 下載次數 98https://h2.hkepc.com/forum/attachment.php?aid=2307979&k=bca92ae53bc5ead80d3f959468773cdc&t=1781481948&sid=1kYySn80M8W
圖片附件: Fet.png (2022-2-23 22:40, 101.23 KB) / 下載次數 124https://h2.hkepc.com/forum/attachment.php?aid=2307980&k=eac7a69be434585f4bcea6f57eb4b5f8&t=1781481948&sid=1kYySn80M8W
圖片附件: USB.png (2022-2-23 22:41, 109.79 KB) / 下載次數 122https://h2.hkepc.com/forum/attachment.php?aid=2307981&k=0c0b12ee76868149d57730149eece415&t=1781481948&sid=1kYySn80M8W
圖片附件: LED.png (2022-2-23 22:41, 119.1 KB) / 下載次數 125https://h2.hkepc.com/forum/attachment.php?aid=2307983&k=6580331d6444d8da310d7b57ad2a9923&t=1781481948&sid=1kYySn80M8W

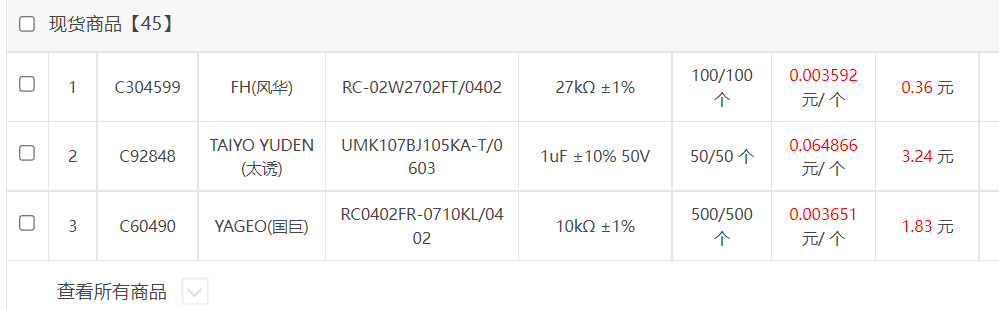

圖片附件: others.png (2022-2-23 22:41, 26.12 KB) / 下載次數 115https://h2.hkepc.com/forum/attachment.php?aid=2307985&k=fb8f65a0454a30a09cbeb352019c79dd&t=1781481948&sid=1kYySn80M8W
圖片附件: stencil.png (2022-2-23 22:42, 55.94 KB) / 下載次數 119https://h2.hkepc.com/forum/attachment.php?aid=2307986&k=f7d615e49cb434f767cfcf9fdd68e892&t=1781481948&sid=1kYySn80M8W
圖片附件: solderpase.jpeg (2022-2-23 22:42, 252.29 KB) / 下載次數 121https://h2.hkepc.com/forum/attachment.php?aid=2307987&k=dcfd23c31dfc34401a3ad46763b9368e&t=1781481948&sid=1kYySn80M8W
圖片附件: Test.jpeg (2022-2-23 22:42, 197.58 KB) / 下載次數 111https://h2.hkepc.com/forum/attachment.php?aid=2307988&k=fa92535b2f88e1629f6fd83d05166af5&t=1781481948&sid=1kYySn80M8W
圖片附件: ind.png (2022-2-23 22:55, 26.45 KB) / 下載次數 119https://h2.hkepc.com/forum/attachment.php?aid=2307993&k=68f4a2b32ceee4962f6ebe88c6da85fe&t=1781481948&sid=1kYySn80M8W
圖片附件: finish.jpeg (2022-2-23 22:55, 249.61 KB) / 下載次數 109https://h2.hkepc.com/forum/attachment.php?aid=2307994&k=9c5af97f6e8e2ac7d8da1f37c650607b&t=1781481948&sid=1kYySn80M8W
作者: hon829 時間: 2022-2-23 23:32
本帖最後由 hon829 於 2022-2-23 23:39 編輯
成本價一件都唔平! 同坊間220V牛一隻過比好似冇咁方便
小米快充玩到200W了
https://qooah.com/2022/02/23/rea ... fkSvK2VWueJwbJvPWOk
作者: Joe_Black 時間: 2022-2-24 10:28
提示: 作者被禁止或刪除 內容自動屏蔽
作者: dcc2000 時間: 2022-3-1 17:49
回覆 1# KSC
咁樣DIY一塊板，成本大概幾銀？
作者: KSC 時間: 2022-3-2 09:53
回覆 4# dcc2000
PCB 0
钢网 15
LED 18.5
USB A C socket 21.6
IC 106
FET 58
EE parts 187
Shipping 30
total 436.1
5 set 87.22
作者: 肥寶 時間: 2022-3-19 12:49
有IC但唔得閒lay 板
作者: KSC 時間: 2022-3-19 13:26
回覆 6# 肥寶
me too ,所以用open source的板直出
