作者: hon829 時間: 2021-5-11 15:42 標題: HUAWEI HW-120200C01 --- 開關牛換殼記
較早前在噏耷腦場見倒有牌子牛只賣幾蚊隻, 貪平故買了隻備用
初步試了12V 2A輸出是足的
可惜是兩腳款, 所以淘開嘢又買了隻1蚊人仔有找的13A英規殼, 諗應該平過買轉換插吧
(但遇到長期不上線及遲遲至發貨的賣殼賣家

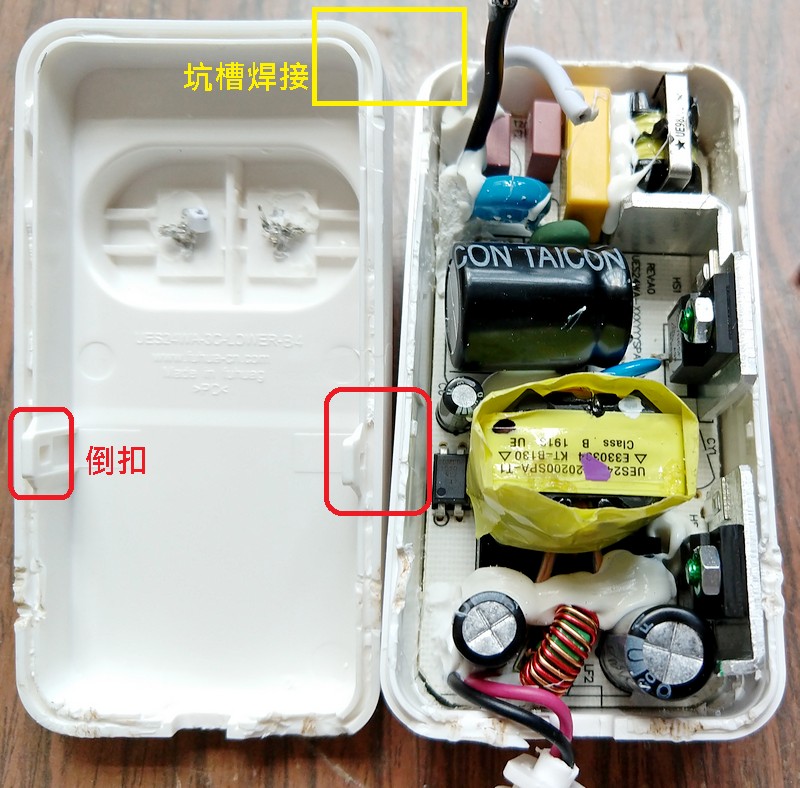

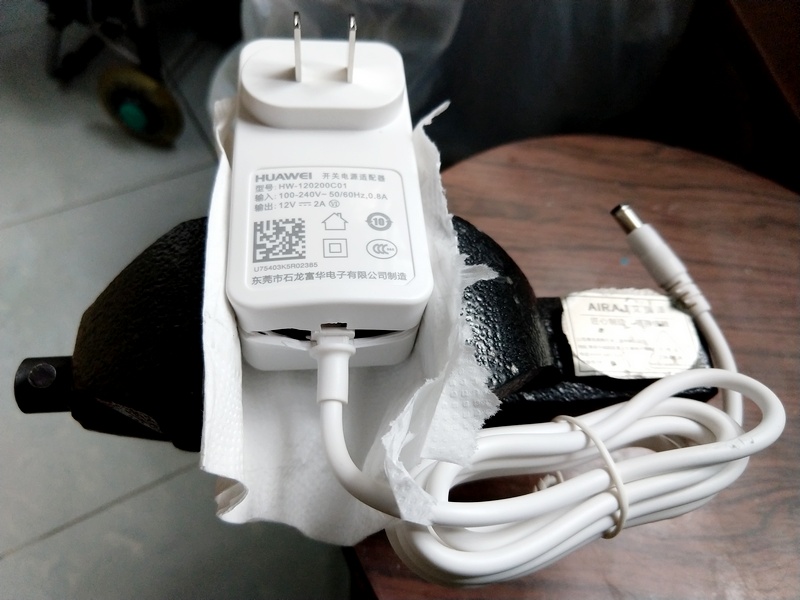

)爆殼一般用錘或Vise一夾即開, 但此隻是有倒扣再加雙坑超聲波焊接的, 故較一般難攪些少

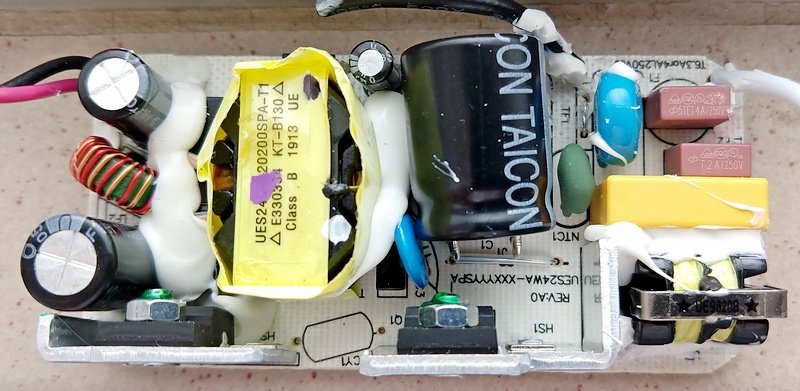

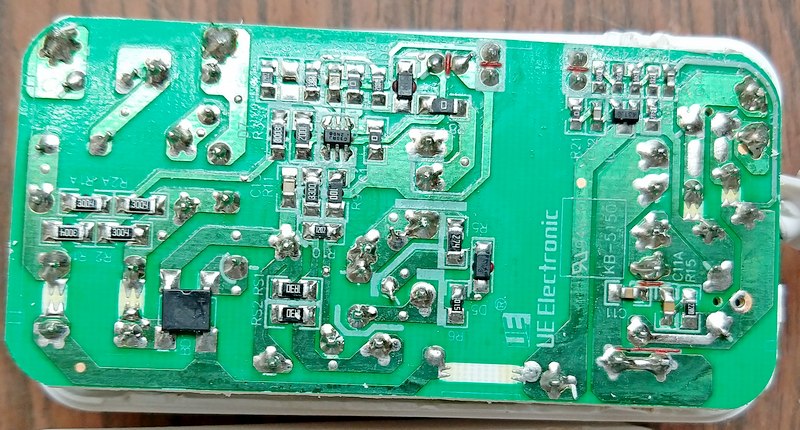

拆後居然見有雙保險絲, 其他安全性零件也用足, 只是sot23-6的芯片不知是什麼料子!

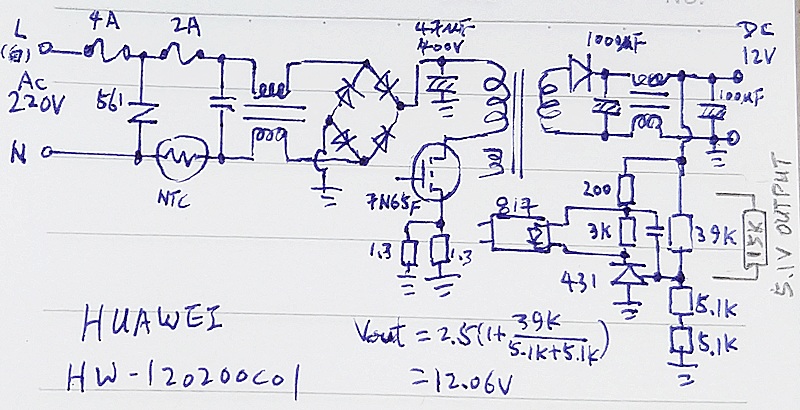

再跟跟輸出部份想看看改輸出其他電壓的可能性, 感覺幾正路, 可並支15k在39k電阻旁即可改成5V輸出,隻牛整體做工都可以吧

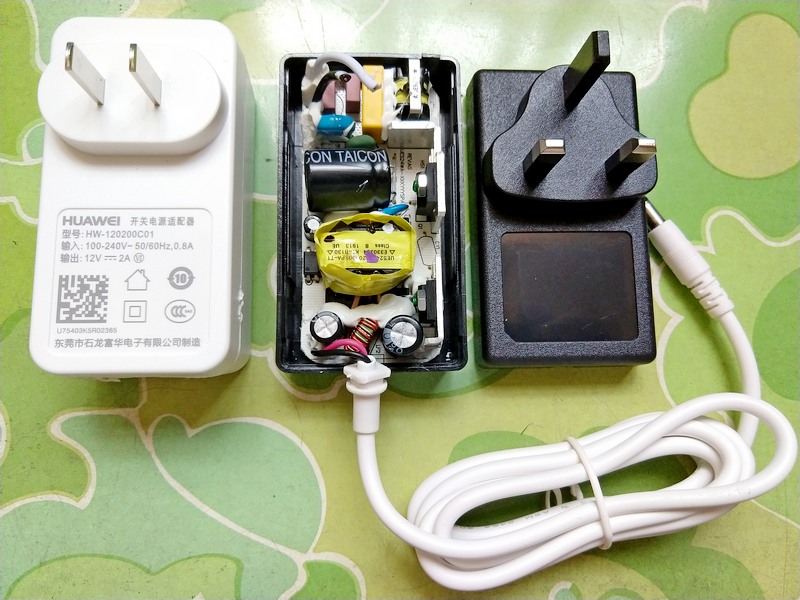

唯PCB長度比新殼長了約半mm左右, 要用粗銼銼幾下至放得下, 新殼用倒扣位合埋, 算是易處理換殼的
只是此等牛唔知耐不耐用吧
圖片附件: HUAWEI HW-120200C01 a.jpg (2021-5-11 15:34, 136.32 KB) / 下載次數 94https://h2.hkepc.com/forum/attachment.php?aid=2262934&k=631fb2c106f6644eee7ec30206ce02c0&t=1781355484&sid=4NkeKqKUdn
圖片附件: HUAWEI HW-120200C01 b.jpg (2021-5-11 15:34, 148.72 KB) / 下載次數 112https://h2.hkepc.com/forum/attachment.php?aid=2262935&k=e16f7e02f466820591b6f57e402ecc6b&t=1781355484&sid=4NkeKqKUdn
圖片附件: HUAWEI HW-120200C01 c.jpg (2021-5-11 15:34, 148.91 KB) / 下載次數 96https://h2.hkepc.com/forum/attachment.php?aid=2262936&k=9289b00e10ad7e32b31f22131ad0c4eb&t=1781355484&sid=4NkeKqKUdn
圖片附件: HUAWEI HW-120200C01 d.jpg (2021-5-11 15:34, 144.84 KB) / 下載次數 103https://h2.hkepc.com/forum/attachment.php?aid=2262937&k=aa4bea54e72a39fe3abc0a0596865c3e&t=1781355484&sid=4NkeKqKUdn
圖片附件: HUAWEI HW-120200C01 e.jpg (2021-5-11 15:34, 143.69 KB) / 下載次數 104https://h2.hkepc.com/forum/attachment.php?aid=2262938&k=4e6823f82023dbafe1799a36f957c040&t=1781355484&sid=4NkeKqKUdn
圖片附件: HUAWEI HW-120200C01 f.jpg (2021-5-11 15:35, 148.53 KB) / 下載次數 108https://h2.hkepc.com/forum/attachment.php?aid=2262939&k=8876e7be245e17e9bef65622ada9f6eb&t=1781355484&sid=4NkeKqKUdn
作者: C_Law 時間: 2021-5-11 19:29
多謝分享！
無研究開開關式火牛, 想問下如果跟幅手劃線路圖內的公式, 加大 39k 電阻可否加大輸出電壓？
當然, 我不會加得大離譜, 而且加大電壓後也預了電流會降低。心目中想要 15V 的話, 跟公式將 39k 改為 51k 就可以？
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: hon829 時間: 2021-5-11 19:43
多謝分享！
無研究開開關式火牛, 想問下如果跟幅手劃線路圖內的公式, 加大 39k 電阻可否加大輸 ...
C_Law 發表於 2021-5-11 19:29
可以但原則是芯片出的PWM訊號未到飽和(近100% Duty cycle), 當然亦要檢視輸出端如電容等零件的耐壓值要足夠吧
作者: vtrchan 時間: 2021-5-11 19:51
個新殼係點黏合?
作者: C_Law 時間: 2021-5-11 20:02
可以但原則是芯片出的PWM訊號未到飽和(近100% Duty cycle), 當然亦要檢視輸出端如電容等零件的耐壓值要 ...
hon829 發表於 2021/5/11 19:43
Thx~~~
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: hon829 時間: 2021-5-11 20:03
本帖最後由 hon829 於 2021-5-12 10:37 編輯
個新殼係點黏合?
vtrchan 發表於 2021-5-11 19:51

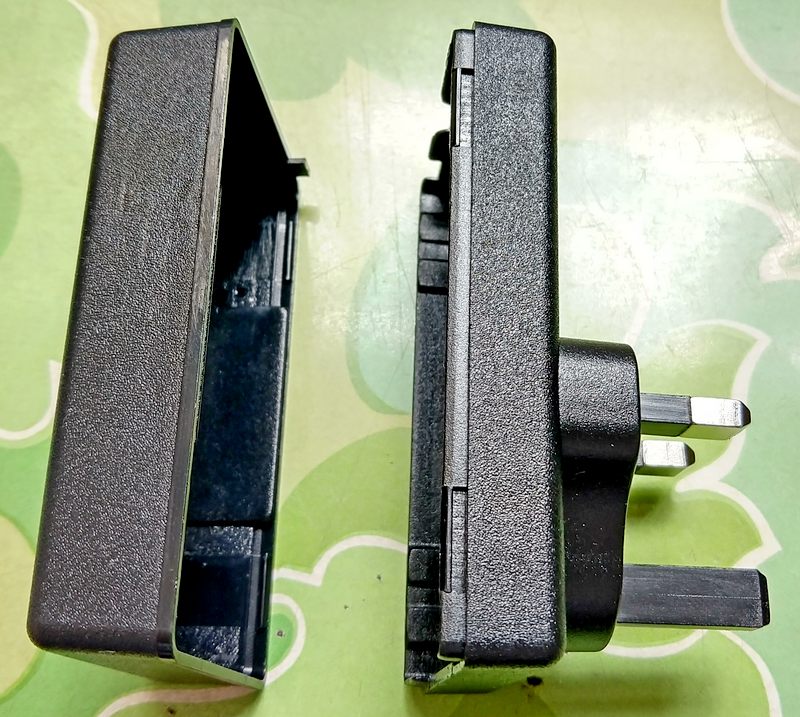

長邊左右各有兩個闊約10mm的倒扣位:
圖片附件: HUAWEI HW-120200C01 g.jpg (2021-5-12 10:37, 143.16 KB) / 下載次數 94https://h2.hkepc.com/forum/attachment.php?aid=2263065&k=fde850bd49a26590401d4ee0a166591c&t=1781355484&sid=4NkeKqKUdn
作者: vtrchan 時間: 2021-5-11 20:20
長邊左右各有兩闊約10mm的倒扣位.
hon829 發表於 2021-5-11 20:03
咁都應該隱振
作者: tcbyxo 時間: 2021-5-11 20:29
高手在民間
作者: dcc2000 時間: 2021-5-11 22:53 標題: RE: HUAWEI HW-120200C01 --- 開關牛換殼記

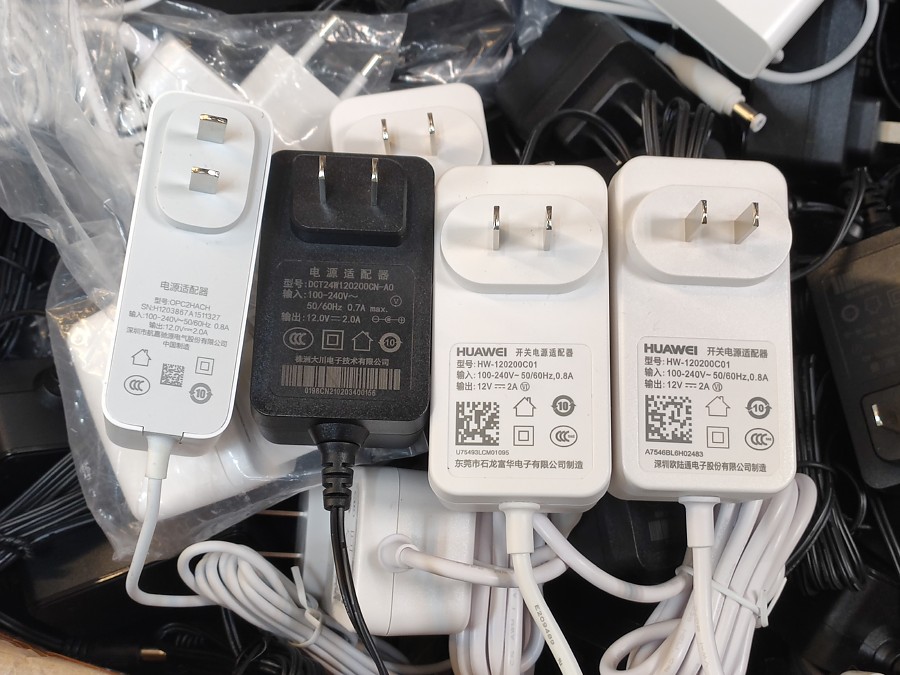

12V 2A牛只係8蚊/隻，用料唔錯，相當抵用。
圖片附件: IMG_20210323_145054_resized(1).jpg (2021-5-11 22:53, 141.89 KB) / 下載次數 103https://h2.hkepc.com/forum/attachment.php?aid=2263033&k=5e1ff420f74d0fa029cbcf7df7594471&t=1781355484&sid=4NkeKqKUdn
作者: hon829 時間: 2021-5-11 23:11
12V 2A牛只係8蚊/隻，用料唔錯，相當抵用。
dcc2000 發表於 2021-5-11 22:53
印象一籮有啲沒華為標誌的, 不知是否運了點其他雜嘜牌
作者: dcc2000 時間: 2021-5-12 01:24
最左邊嗰隻係OPPO，右邊三隻係華為。
另外仲有其它1A，1.5A，冇太留意，印象中好似有ZTE(中興)之類。應該都似係跟機牛，都唔算係山寨雜廠嘅。
作者: jwong852 時間: 2021-5-13 08:35
12V 2A牛只係8蚊/隻，用料唔錯，相當抵用。
dcc2000 發表於 2021-5-11 22:53
淘寶12V 6A Delta裸板都只係羊８，加個全新殼都係羊2。
