標題: 石英鐘變慢, 電池電壓偏低有關麼 [打印本頁]

---

作者: xiao    時間: 2020-11-20 10:15     標題: 石英鐘變慢, 電池電壓偏低有關麼

本帖最後由 xiao 於 2020-11-25 09:40 編輯

據說屋主發現每天時鐘慢了20分鐘, 走針卻沒有停頓.
到手看看電池電壓只有 1V左右, 會不會有關呢, 換個1.35V的充電池或者鋰電池試試看.
要不然, 會不會是石英振盪被汙染了電容增大導致計時變慢?





2020-NOV-21, 屋主今日午間回報說, 計時恢復準確了, 應該是電池電壓過低所致, 雖然觀察時間還不夠長, 不過一天慢20分鐘的現象已經消除, 就姑且算解決問題了.

2020-NOV-25, 屋主早上來電邀約郊遊, 順道問了, 計時依然準確了, 解決問題了.

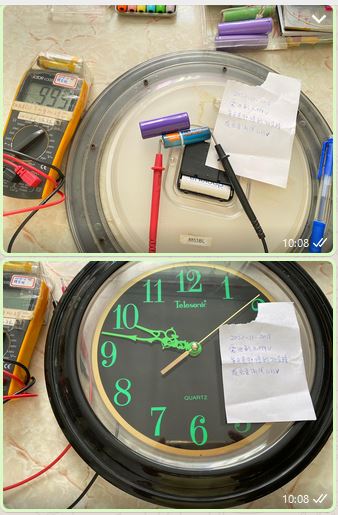

圖片附件: [quartz_clock_slow_down_0.999v.JPG] quartz_clock_slow_down_0.999v.JPG (2020-11-20 10:10, 49.3 KB) / 下載次數 61
https://h2.hkepc.com/forum/attachment.php?aid=2231806&k=c659de350927f70328516b26c091baed&t=1781966501&sid=Y1kHVnl5Eh

---

作者: hon829    時間: 2020-11-20 11:09

本帖最後由 hon829 於 2020-11-20 11:12 編輯

只可以講電壓對振盪頻率絕對有影響, 另溫度,石英年老化都是因數
如有示波器或頻率計可度度石英腳,即可觀察不同電壓下的頻率變化, 但接觸式Probe對振盪頻率有少許影響, 故只作方向性參考!
一日慢20分鐘, 估是石英/振盪部份出了問題, 一般電池電壓跌到停都未必產生日差咁大吧個鐘往昔一般時差多少也是維修方向的考量!

---

作者: xiao    時間: 2020-11-21 14:32




    有道理.
屋主今日午間回報說, 計時恢復準確了, 應該是電池電壓過低所致.

---

作者: msc    時間: 2020-11-22 00:02

本帖最後由 msc 於 2020-11-21 11:12 編輯

電壓低唔應該對石英頻率有影響, 但是會降低驅動力, 當秒針去到 30 秒的時候(最低點)會有冇力感有幾秒唔跳針. 由其是大鐘面秒針重量較大更為常見.

---

作者: kwliu    時間: 2020-11-22 00:37



第30秒應為最輕鬆驅動點之一，最大阻力點應為第45秒。

---

作者: hon829    時間: 2020-11-22 01:08




個想法唔實際
看看秒針, 應該百份百都有尾, 做了點重力平衡; 另步進電機是做了大比率的減速至驅動秒針的, 故相對秒在那位置所需驅動力度相對並不大, 否則所有鐘冇電時都停死在所述位置吧
另有啲好少少設計的鐘或錶在當近冇電時, 是會隔兩秒/多秒至跳一次, 以提示用戶, 這並非遇到驅動困難!

---

作者: msc    時間: 2020-11-22 01:43



你還覺得真的可以平衡嗎?

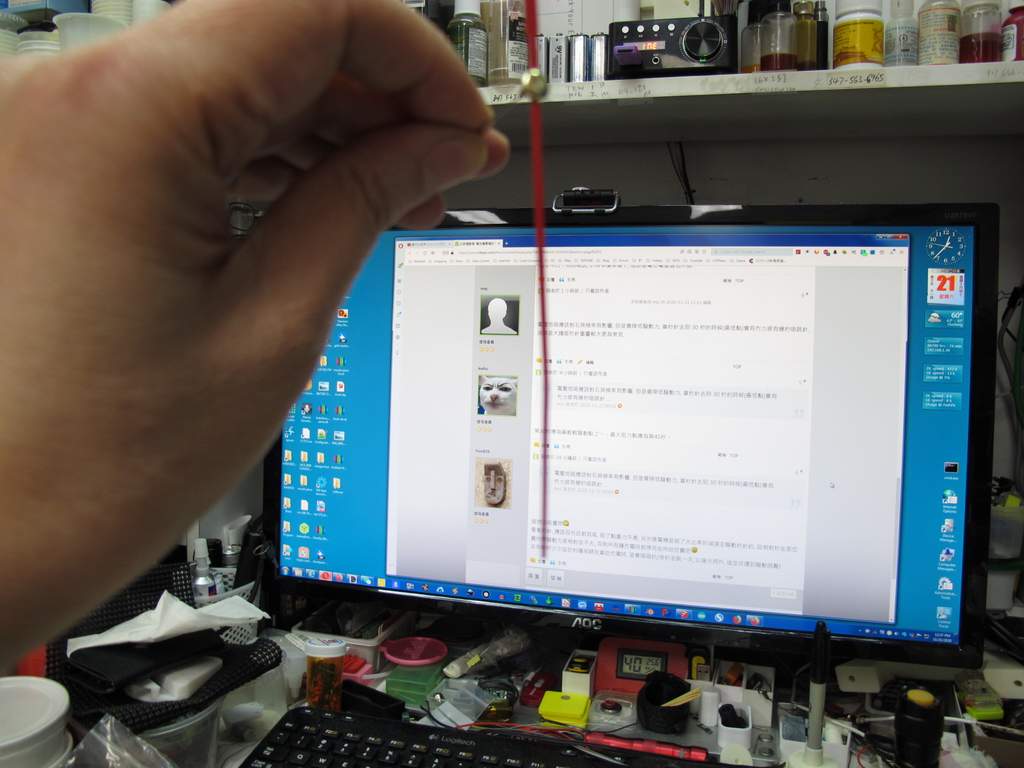

圖片附件: IMG_0002.JPG (2020-11-22 01:42, 70.65 KB) / 下載次數 57
https://h2.hkepc.com/forum/attachment.php?aid=2232215&k=18dfe93a128bdcb11fb9682142215c14&t=1781966501&sid=Y1kHVnl5Eh

---

作者: xiao    時間: 2020-11-23 11:37




    秒針的在軸兩邊的面積, 依照力矩的法則大致看來 centroid 或者重心應該是有些不平衡的, 畫圖就可以知道.
https://mathseasy.hk/articles/finding-centroid/

以前觀察過別的機芯, 通常秒針走不起來在抖動的話, 多數在35-45分鐘的位置居多, 所以符合秒針 centroid 傾向, 這次奇怪這顆鐘一直在走, 所以才有疑惑, 或許它的秒針已經設計到非常很接靜態平衡.

---

作者: xiao    時間: 2020-11-23 11:38



有道理

---

作者: xiao    時間: 2020-11-23 11:38





有道理

---

作者: xiao    時間: 2020-11-23 11:40




    厲害, 居然馬上有針. 架上的小機機身分可愛, 買的還是做的
