作者: icemanh 時間: 2020-6-26 14:40 標題: Nikon scanner 電源板
各位師兄

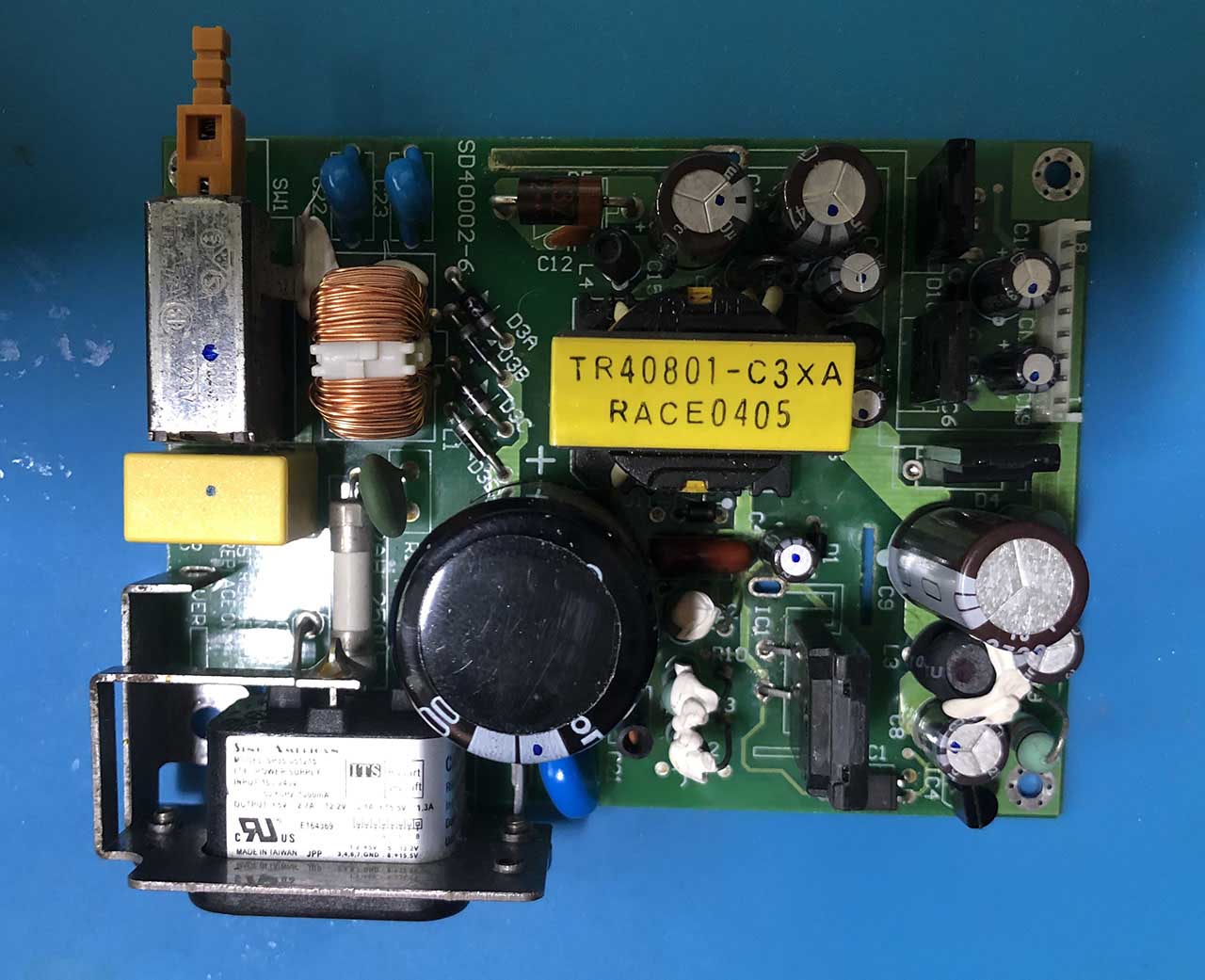

小弟個 Nikon filmscanner 電源壞左, 但因為 Nikon 早唔維修, 所以跟網上教學換左粒 STR-F6553, 但一樣係無電源輸出.

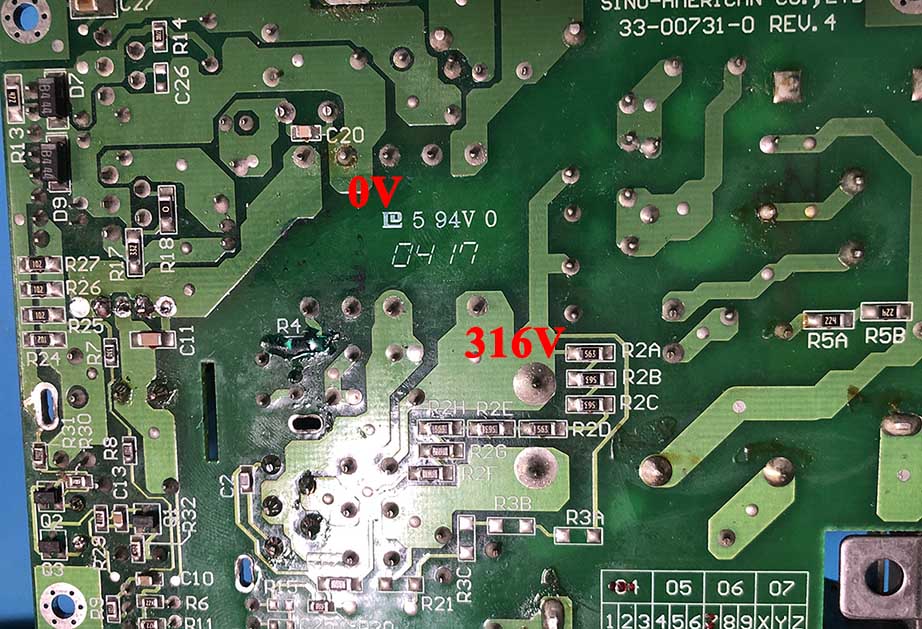

我量度左火牛前是有316V DC 到的, 但去到另一端就無電, 正常應該有12V....
我量過二極管, 正常. 拆左粒 FMB-26L 出來量, 都係正常...
量左粒 PC123, 好似入去的電壓有點不正常, 但無頭緒應該好何入手...
請問各位師兄, 下一次應該檢查邊度? 謝謝...
圖片附件: hkpec-3.jpg (2020-6-26 14:33, 140.11 KB) / 下載次數 145https://h2.hkepc.com/forum/attachment.php?aid=2201706&k=f7ce119f2b08772cf990b89dfebb53bf&t=1781359179&sid=3sORe901uF
圖片附件: hkepc-4.jpg (2020-6-26 14:33, 149.2 KB) / 下載次數 157https://h2.hkepc.com/forum/attachment.php?aid=2201707&k=e6cd84773896ccd78ac9a5f0ac20b195&t=1781359179&sid=3sORe901uF
作者: hon829 時間: 2020-6-26 16:51
如果挿電冇燒炮仗的話! 那淨電源板挿電, 他錶量著310V大電容, 即cut電,看看電容放電時間:
-如果約1秒左右就放完,即高壓部份有起震,那查高頻變壓器輸出部份電路;
-如久久至跌小小Volt, 那就是高壓部份沒起震出問題;
基本要靠對電路理解, 否則功率管/二極管/IC/電阻...逐粒測查吧, 始終都不能三言兩語講倒的
作者: m92fshing 時間: 2020-6-26 17:28
檢查下12V輸出對地有無短路
度下diode有無壞
via HKEPC Reader for Android
作者: icemanh 時間: 2020-6-26 21:28
如果挿電冇燒炮仗的話! 那淨電源板挿電, 他錶量著310V大電容, 即cut電,看看電容放電時間:
-如果約1秒左右就 ...
hon829 發表於 2020-6-26 16:51
謝謝師兄, 量左一下 大電容. 成30秒才跌到 180V...
作者: icemanh 時間: 2020-6-26 21:29
檢查下12V輸出對地有無短路
度下diode有無壞
via HKEPC Reader for Android
m92fshing 發表於 2020-6-26 17:28
謝謝師兄, 無短路, diode 亦正常...
作者: m92fshing 時間: 2020-6-26 22:00
本帖最後由 m92fshing 於 2020-6-26 22:20 編輯
謝謝師兄, 無短路, diode 亦正常...
icemanh 發表於 2020-6-26 21:29
右下角PC1 optocoupler有無度?
作者: hon829 時間: 2020-6-26 22:07
本帖最後由 hon829 於 2020-6-26 22:11 編輯
謝謝師兄, 量左一下 大電容. 成30秒才跌到 180V...
icemanh 發表於 2020-6-26 21:28

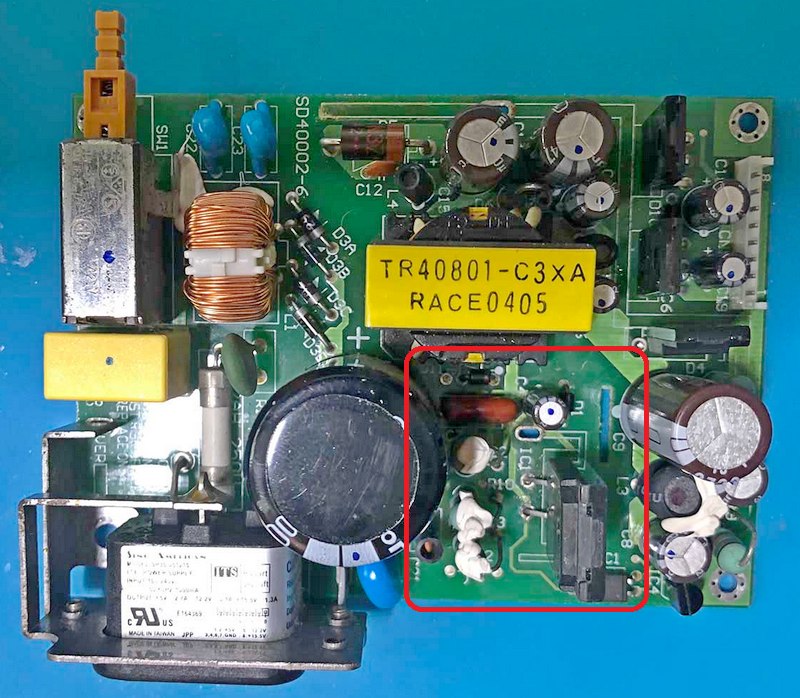

那九成以上是這部份有問題吧:
注意!!! 關電後做檢測前, 大電容要用燈膽/電阻先行放電
圖片附件: 200626143325d66288ed814b89.jpg (2020-6-26 22:06, 148.7 KB) / 下載次數 144https://h2.hkepc.com/forum/attachment.php?aid=2201794&k=b2c165436cebcd19a9745d9b012bdeee&t=1781359179&sid=3sORe901uF
作者: m92fshing 時間: 2020-6-26 22:41
我見佢只係出+15V, +5V, -12V，如果整唔好可以用電腦火牛試下開唔開到機
作者: hon829 時間: 2020-6-26 22:47

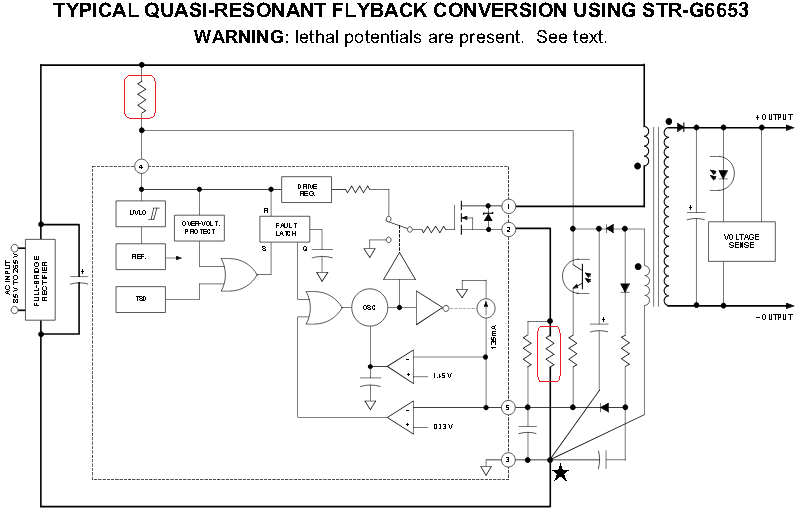

看參考電路,可先check吓此兩電阻, 正常燒IC, 串連的零件好大機會都會燒埋的
圖片附件: STR-F6553.png (2020-6-26 22:47, 49.66 KB) / 下載次數 113https://h2.hkepc.com/forum/attachment.php?aid=2201810&k=32e05566878385c5e5f2336b394d50d0&t=1781359179&sid=3sORe901uF
作者: icemanh 時間: 2020-6-26 22:57
謝謝幾位師兄，小弟再逐步試。
真係唔得唯有拖外置⋯⋯
作者: vtrchan 時間: 2020-6-26 23:00
回覆 1# icemanh
如果無trouble-shooting嘅能力，唯有斷估試下，試下換左C4同R4，R4應該大約係幾ohm至幾十ohm。
如果無能力DIY就算啦，唔好勉強攪，電親就幣⋯⋯
作者: jwong852 時間: 2020-6-27 10:15
換咗PWM都唔得, 輸出diode又無short, 多數係start-up電阻燒(60%機會), Vcc電容乾(20%機會).
睇吓我以前D "修牛記", 都有呢類案例.
作者: ckshum 時間: 2020-6-27 10:16
燒switch mode power supply起碼要check晒所有diode有無事。因為好多時係先燒output diode，跟住燒IC/power mosfet，之後連輸入橋式整流子都燒埋。如果一般常用5V / 12V牛，真係唔值得整。不過樓主隻專用牛就試試啦！
作者: lonelyboy888 時間: 2020-6-27 11:09
回覆 1# icemanh
好奇一問，樓主係邊部Nikon film scanner？我用緊LS9000ED，暫時仲work。遲d有問題嘅話都唔知邊度有得整......
作者: icemanh 時間: 2020-6-27 15:08
我根據 hon829 師兄建議, 換左C4 電容, 現在0V 果邊有電, 但不穩定. 量最後輸出 15V 穩定, 但12V 5V 但不停跳...繼續逐粒量...
謝謝各位師兄
作者: icemanh 時間: 2020-6-27 15:10
回覆 icemanh
好奇一問，樓主係邊部Nikon film scanner？我用緊LS9000ED，暫時仲work。遲d有問題嘅話都 ...
lonelyboy888 發表於 2020-6-27 11:09
我果部係 LS4000ED...
Coolscan 雖然好正, 但真係各樣大大小小的毛病. 火牛壞好常見, 另一樣係壞 1394 晶片或者 USB. 1394 晶片可以自己換, USB 係要用 workaround... 有個英國佬有方法...
http://www.shtengel.com/gleb/Scanners.htm
作者: icemanh 時間: 2020-6-27 15:11
換咗PWM都唔得, 輸出diode又無short, 多數係start-up電阻燒(60%機會), Vcc電容乾(20%機會).
睇吓我以前D " ...
jwong852 發表於 2020-6-27 10:15
厲害....中左...
作者: icemanh 時間: 2020-6-27 15:11
回覆 icemanh
如果無trouble-shooting嘅能力，唯有斷估試下，試下換左C4同R4，R4應該大約係幾ohm至幾十o ...
vtrchan 發表於 2020-6-26 23:00
謝謝師兄, 我會好小心...
你對了...係C4...
作者: dadadede 時間: 2020-6-27 19:42
我根據 hon829 師兄建議, 換左C4 電容, 現在0V 果邊有電, 但不穩定. 量最後輸出 15V 穩定, 但12V 5V 但不 ...
icemanh 發表於 2020-6-27 15:08
不穩定: 有冇度過粒三極管, 多數用TL431
作者: icemanh 時間: 2020-6-28 13:20
不穩定: 有冇度過粒三極管, 多數用TL431
dadadede 發表於 2020-6-27 19:42
我換左c19 有返 5V 輸出了
而家12V仲未有⋯⋯
作者: icemanh 時間: 2020-6-28 13:29
本帖最後由 icemanh 於 2020-6-28 13:36 編輯
昨晚換多粒 5V 33uF 的，有返5V 輸出了。
但問題是仍然未有 12V 輸出。
Check 返 diode 同電阻電容都正常
我再 check STR F6553 每隻腳電壓，發現 1 腳無 0.7V....
問題是追返沿途的電容電阻，又好正常咁⋯⋯
咁到底會係邊度可以 check? 謝謝
我都訂左佢用的C1093 同埋 PC123 返來, 睇下換左會不會好點...
作者: hon829 時間: 2020-6-28 20:18
昨晚換多粒 5V 33uF 的，有返5V 輸出了。
但問題是仍然未有 12V 輸出。
Check 返 diode 同電阻電容都正常
...
icemanh 發表於 2020-6-28 13:29
開關電源, 一般只要有一組電壓輸出正常, 那高壓端及反饋回路(光耦等)都是正常工作了的
那可以先Check該端有沒有short, 再跟著量度變壓器輸出>肖特基>電容...等!
作者: icemanh 時間: 2020-6-28 22:23
開關電源, 一般只要有一組電壓輸出正常, 那高壓端及反饋回路(光耦等)都是正常工作了的
那可以先C ...
hon829 發表於 2020-6-28 20:18
謝謝師兄
我 check 左粒 SK 3120C 的輸入輸出都是不斷地跳動，我等零件到左先換左佢。
作者: vtrchan 時間: 2020-6-29 02:03
謝謝師兄
我 check 左粒 SK 3120C 的輸入輸出都是不斷地跳動，我等零件到左先換左佢。 ...
icemanh 發表於 2020-6-28 22:23
既然塊supply都能起動番啦，點解唔裝番試機？可能會有驚喜⋯⋯
作者: icemanh 時間: 2020-7-11 18:32
開關電源, 一般只要有一組電壓輸出正常, 那高壓端及反饋回路(光耦等)都是正常工作了的
那可以先C ...
hon829 發表於 2020-6-28 20:18
hon 師兄
我詳細檢查左, 發現變壓果邊次級輸出非常不穩定, 不斷咁跳來跳去.
而有5V同埋15V, 係因為塊底板有兩粒穩壓做輸出, 剛好在範圍內, 所以5V 同15V 會有假性的穩定.
我換左光耦, C1093 及 FMB-26L, 結果都係一樣.
我借左朋友塊板來試, 佢個次級係穩定係12V....
請問邊度可能出理問題.... 真係無晒頭緒... 謝謝..
作者: icemanh 時間: 2020-7-11 18:33
既然塊supply都能起動番啦，點解唔裝番試機？可能會有驚喜⋯⋯
vtrchan 發表於 2020-6-29 02:03
無左12V...同埋...其實唔穩定...
作者: hon829 時間: 2020-7-12 01:00
本帖最後由 hon829 於 2020-7-12 02:01 編輯
hon 師兄
我詳細檢查左, 發現變壓果邊次級輸出非常不穩定, 不斷咁跳來跳去.
而有5V同埋15V, 係因為塊底板 ...
icemanh 發表於 2020-7-11 18:32
理解唔倒所謂"跳來跳去"係點
一般跟跟啲電容/反饋/保護電路, 再深入便要跟吓電路原理了
有冇裝翻啲散熱片試!
作者: jwong852 時間: 2020-7-12 05:57
換咗IC的供電電容未？內阻高咗用DMM度唔到的，最好換新的105c電容再試。
via HKEPC Reader for Android
作者: icemanh 時間: 2020-7-12 18:48
本帖最後由 icemanh 於 2020-7-12 19:03 編輯
理解唔倒所謂"跳來跳去"係點
一般跟跟啲電容/反饋/保護電路, 再深入便要跟吓電路原理了
有 ...
hon829 發表於 2020-7-12 01:00
就係次級果邊, 正常應該係 12V, 但而家係 0V, 9.XXV, 0V, 5.XXV 咁樣跳...
剛才小心聽, 發現有好細聲的 "的 的 的 的" 聲...
我已經換晒電解電容.....
作者: icemanh 時間: 2020-7-12 18:49
本帖最後由 icemanh 於 2020-7-12 19:04 編輯
換咗IC的供電電容未？內阻高咗用DMM度唔到的，最好換新的105c電容再試。
via HKEPC Reader for Android ...
jwong852 發表於 2020-7-12 05:57
牛皇, 我換晒電解電容, 全部都係 105 電容...
剛才小心聽, 發現有好細的 "的 的 的 的" 聲....
作者: jwong852 時間: 2020-7-12 21:02
咁，可能係起振，可用示波器睇下DC輸出的ripple. 輸出電壓跳來跳去便是起振。
解決方法：
先換TL431附近的小電容（＜＝0,1uF)
可並多粒用樣數值的電容再試。
via HKEPC Reader for Android
作者: jwong852 時間: 2020-7-12 21:06
IC4 應係TL431, C10係補償電容，並粒0.1uF上去睇吓效果如何。
via HKEPC Reader for Android
作者: icemanh 時間: 2020-7-21 16:02
IC4 應係TL431, C10係補償電容，並粒0.1uF上去睇吓效果如何。
via HKEPC Reader for Android ...
jwong852 發表於 2020-7-12 21:06
終於有時間去華輝買左 0.1uF 試, 並左都係一樣...
我見係次級火牛果邊輸出 0V --> 6.xxxV --> 0V --> 12.xxV --> 1.xxV 咁樣跳下跳下.
我睇左大陸網話叫打嗝, 要追返補償電容同附近的電阻, 但我左量右量都好似好正常..
真係無晒頭緒, 唔通係個火牛有短路?
謝謝.
作者: easykazaf 時間: 2020-9-4 21:44
師兄，請問你部機整返好未？
我果部啱啱都壞左，按開關無反應，再按ied燈就閃左一下，唔知咩事～
作者: icemanh 時間: 2020-9-9 23:01
師兄，請問你部機整返好未？
我果部啱啱都壞左，按開關無反應，再按ied燈就閃左一下，唔知咩事～ ...
easykazaf 發表於 2020-9-4 21:44
換晒電容同IC 都唔得, 唔知係乜問題..
解決唔到..
作者: easykazaf 時間: 2020-9-11 15:02
回覆 35# icemanh
我早幾日試左用220V>100v畀日本電器果啲火牛，又正常著機用到，連hang機都少左，以前scan一兩筒點都hang一次機，唔咩事，唯有用到壞再算
作者: diydevil 時間: 2020-9-11 20:21
本帖最後由 diydevil 於 2020-9-11 20:22 編輯
TL431 好神奇.並電容有時會振。
https://www.ti.com/lit/pdf/slvs543
P17.P18
作者: icemanh 時間: 2020-9-13 22:56
回覆 37# diydevil
謝謝師兄, 我果塊板係進入左保護模式, 似乎有短路, 但我又找不出邊度有問題.
各樣的電壓都係不斷地跳..電宮都換晒, 都係咁.
作者: hon829 時間: 2020-9-19 12:34
回覆 diydevil
謝謝師兄, 我果塊板係進入左保護模式, 似乎有短路, 但我又找不出邊度有問題.
各樣的電壓 ...
icemanh 發表於 2020-9-13 22:56
淨換電容! 有無查電阻:
https://www.hkepc.com/forum/redi ... 20&pid=39551743
參考輸出電壓不穩, 或是取樣電阻變大:
https://www.ixigua.com/683510470 ... 3zIv_UHypxpdHsJ9G3z
作者: xiao 時間: 2020-9-19 13:44
先把輸出那個二極管換掉看看, 再把 IC 啟動的那個電容換掉
有漏電是測不出來的
作者: icemanh 時間: 2020-9-19 16:14
淨換電容! 有無查電阻:
參考輸出電壓不穩, 或是取樣電阻變大:
hon829 發表於 2020-9-19 12:34
師兄我都折左電阻出來量, 連SMD果D都量埋....都係無錯到.
後來我係大陸影友買左佢塊電源板, 該粒電阻對住量...一模一樣...
作者: icemanh 時間: 2020-9-19 16:15
先把輸出那個二極管換掉看看, 再把 IC 啟動的那個電容換掉
有漏電是測不出來的 ...
xiao 發表於 2020-9-19 13:44
xiao 師兄, 我都換晒所有 ic 同電容了, 投晒降
作者: xiao 時間: 2020-9-19 17:12
本帖最後由 xiao 於 2020-9-19 17:13 編輯
xiao 師兄, 我都換晒所有 ic 同電容了, 投晒降
icemanh 發表於 2020-9-19 16:15
這麼神奇? 換輸出DIODE 試試看, 曾經遇過一例, 輸出整流管就這表現, 換了量還是好的, 除非高壓脈衝才看到漏電. 或者直接電供12V給輸出端, 看看有沒有漏電
