標題: 一種少見嘅power supply線路 [打印本頁]

---

作者: wyhui5124    時間: 2020-3-23 09:22     標題: 一種少見嘅power supply線路

好少見呢種power supply,因為係冇水塘,而且係用D type filp flop控制



呢種係叫咩類型?

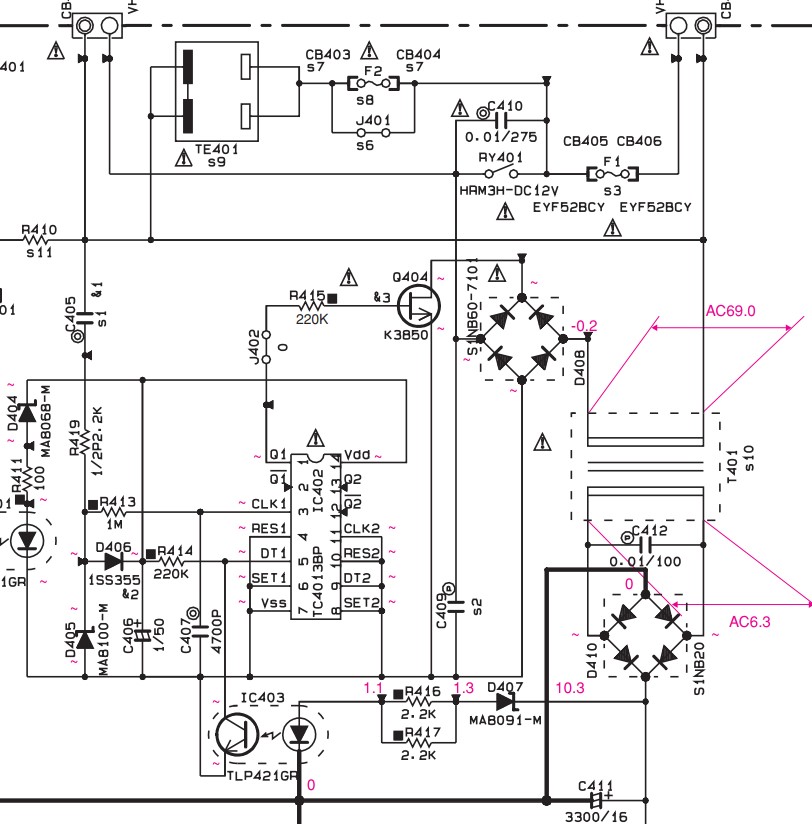

圖片附件: Annotation 2020-03-22 151605.jpg (2020-3-23 09:18, 136.2 KB) / 下載次數 81
https://h2.hkepc.com/forum/attachment.php?aid=2182615&k=95318511bbdb2caf8ddb9527931f70b2&t=1781461303&sid=h6vxo6WAns

---

作者: hon829    時間: 2020-3-23 13:13

本帖最後由 hon829 於 2020-3-23 13:34 編輯

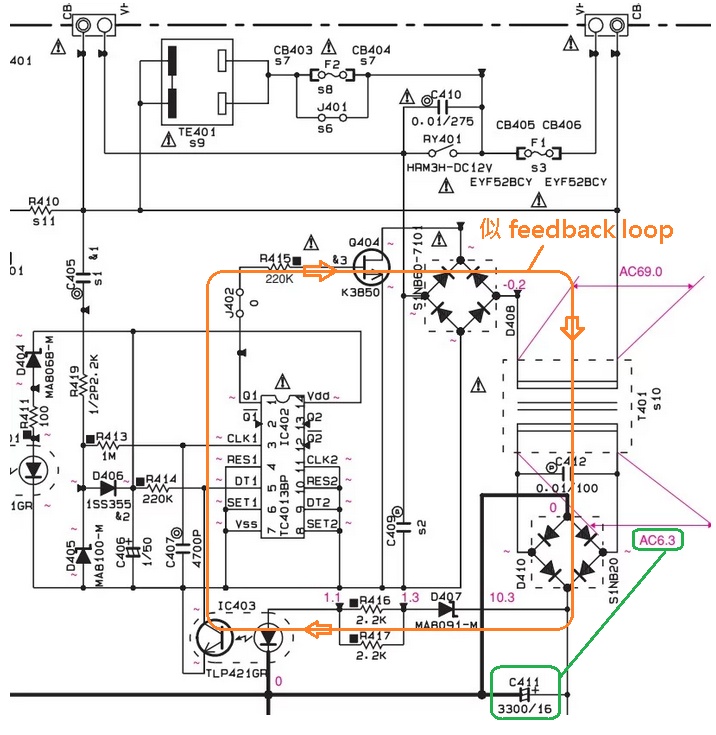

電路唔多識!  (4013 只在控制input side)
output side處理AC6.3V, 如在低電流下,這3300μF已算是水塘了吧


圖片附件: 未命名.jpg (2020-3-23 13:34, 142.34 KB) / 下載次數 112
https://h2.hkepc.com/forum/attachment.php?aid=2182646&k=3a3e137508a7b905d3b3eab9d27480a3&t=1781461303&sid=h6vxo6WAns

---

作者: wyhui5124    時間: 2020-3-23 14:31




    Sorry講漏咗,係冇高壓水塘,即係switching power supply 450V水塘

---

作者: kwliu    時間: 2020-3-23 14:52



佢用K3850+橋當Triac斬波控制T401 primary side duty cycle, 行AC唔洗水塘.

---

作者: hon829    時間: 2020-3-23 15:53

回覆 3# wyhui5124

都不是一般(AC>DC>升頻>降壓)開關電源無諗變成DC

---

作者: icefire    時間: 2020-3-23 18:53

hysteresis controller?
output side cap儲夠voltage, D407通, IC403通,  K3850關, 唔夠就相反
4013用來做"zero voltage switching"
