作者: hon829 時間: 2018-11-6 23:35 標題: 可能係世界上最細的... --- DIY for MAX31855 Thermocouple
本帖最後由 hon829 於 2018-11-6 23:40 編輯
可能係世界上最細的熱電偶烙鐵溫度計 --- DIY for MAX31855 Thermocouple
類似產品網上很多選擇,但想小巧的,唯有DIY.
https://s.taobao.com/search?q=%E ... 0181106&ie=utf8
參考網上資料,發覺白光用的192-212 SENSOR 是 K-TYPE 熱電偶來,
故初步已選訂用MAX31855 + Arduino UNO pro mini + 7 segment display:
-range -200°C to +1350°C
-14-Bit(1 sign bit, 13 bit data), 0.25°C Resolution
-3.0 ~ 3.6 V

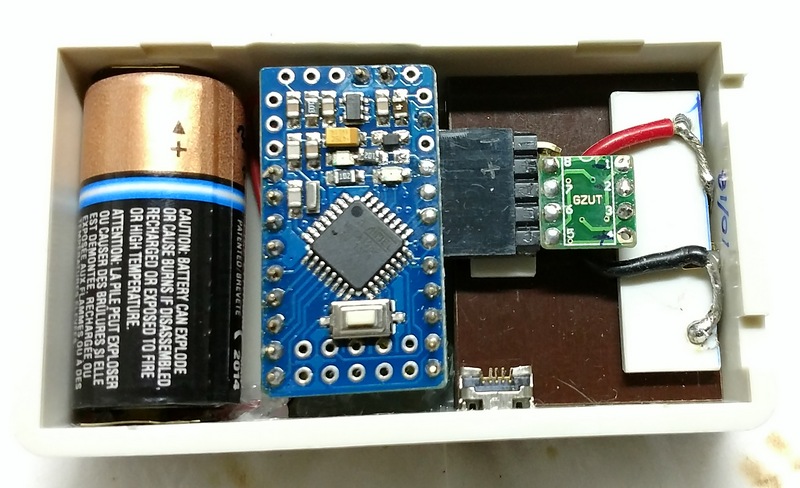

最初先用電木板+3銅鈎仔完成個SENSOR座:
接著焊接各零件等...

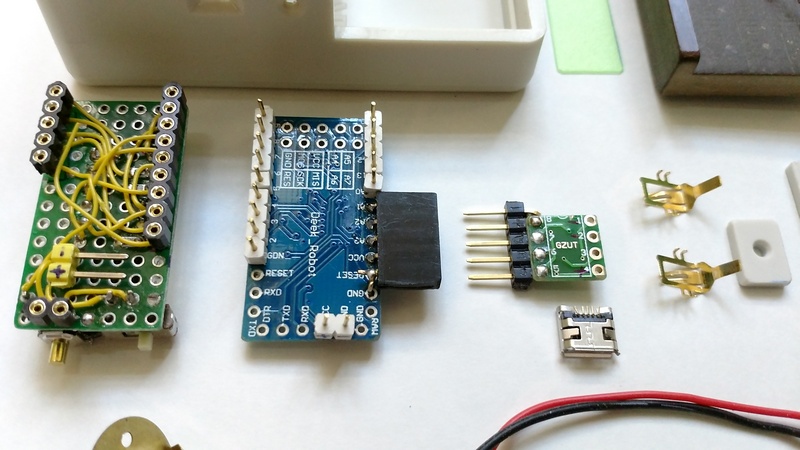

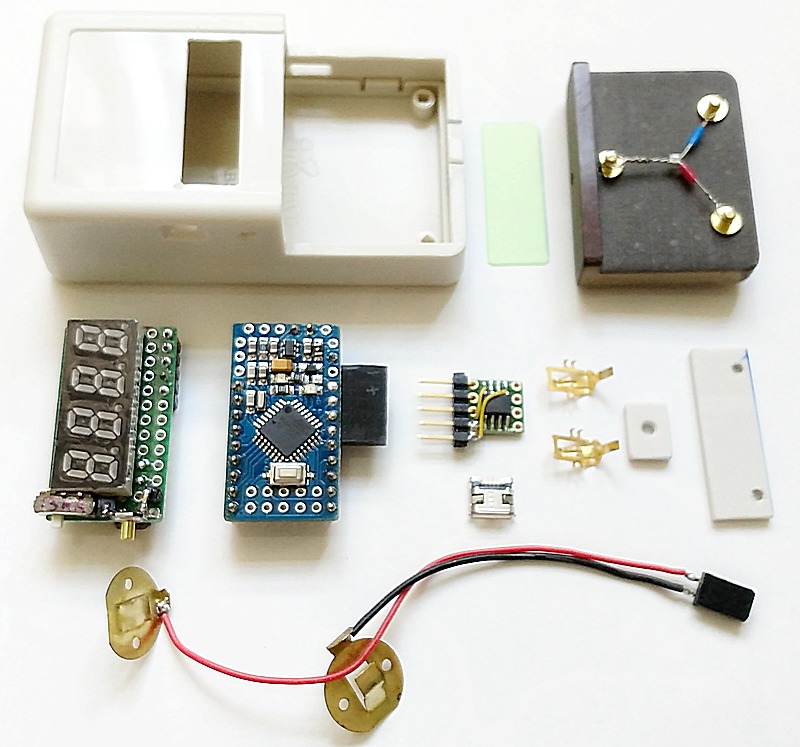

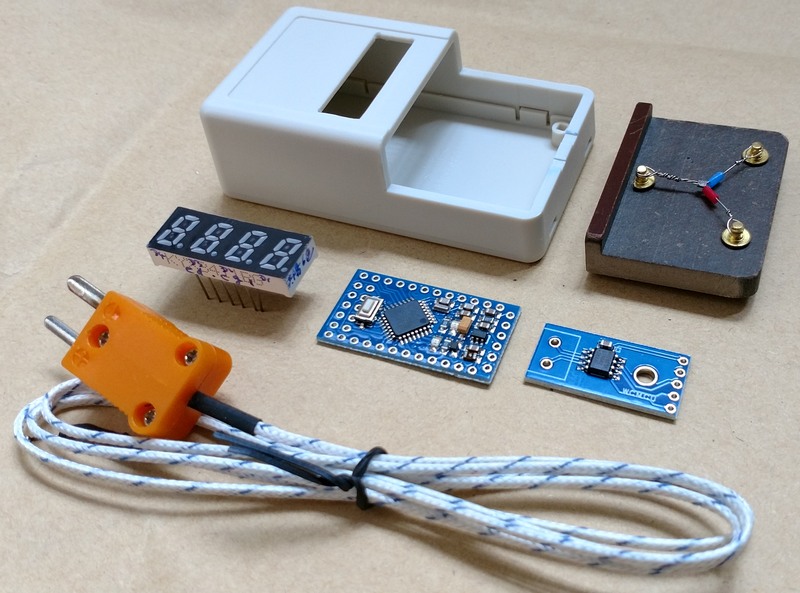

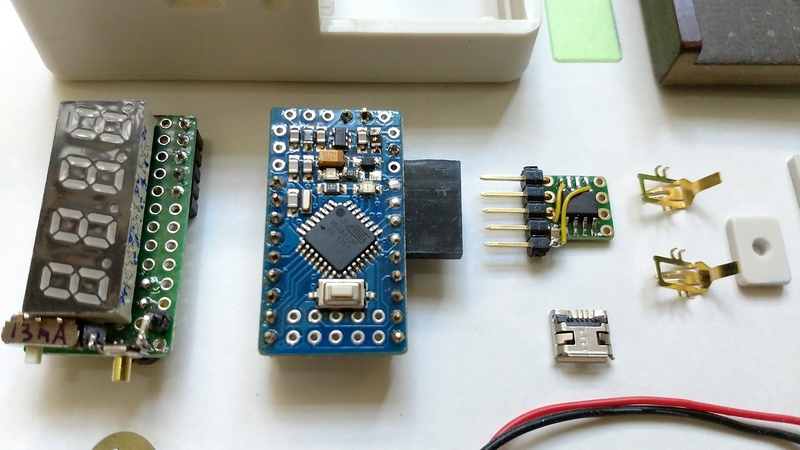

組裝:
寫程式是最花時間的;隨因第一次玩7-SEGMENT動態掃描驅動,且網上的範例只作簡易點著,沒有關小數/負數的處理!

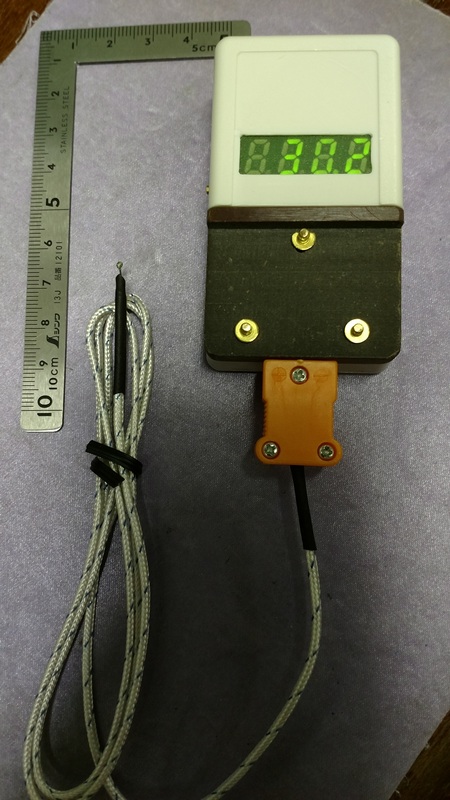

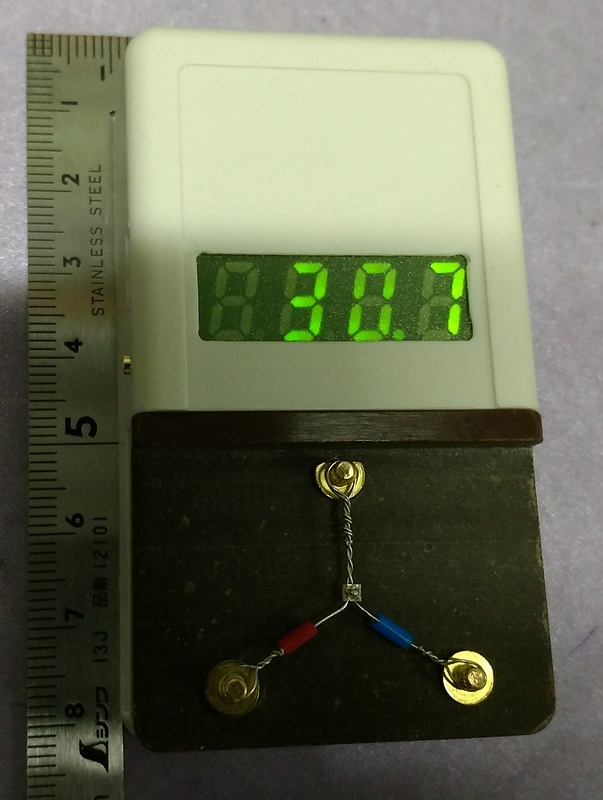

一切組裝完成,初試191-212 SENSOR作測室溫:
再試淘X 2蚊貨式的熱電偶:

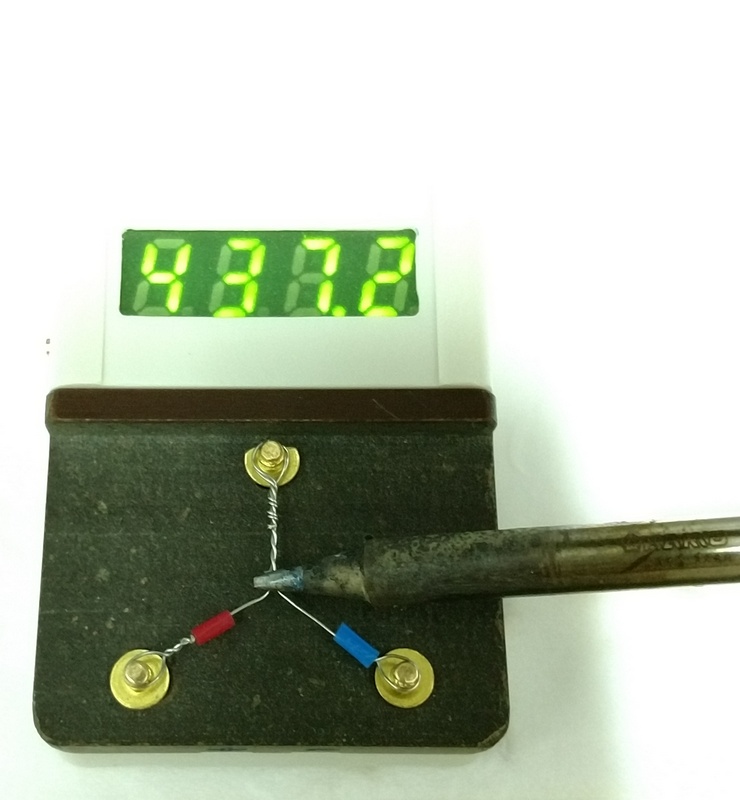

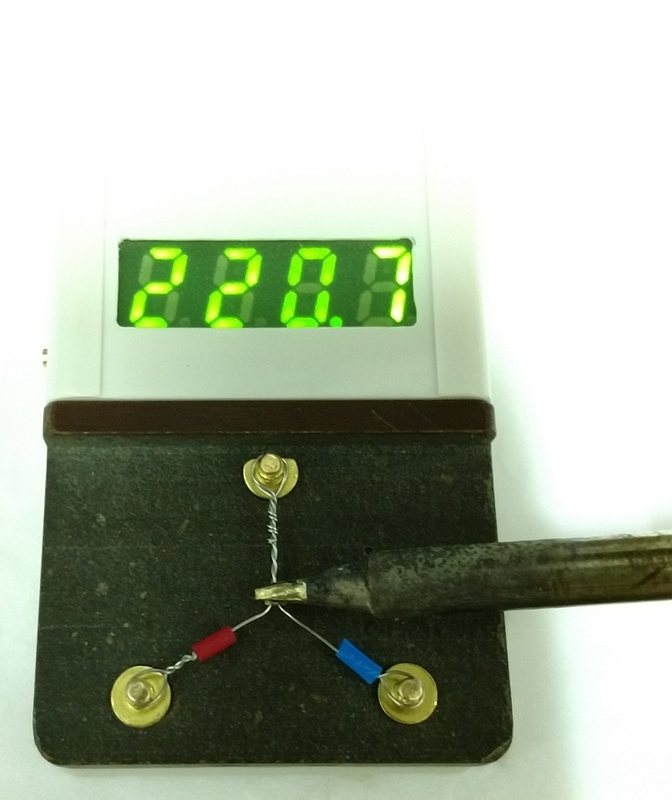

試試早前DIY的T12雞,調到最低溫:
T12調到最高溫:
用MAX31855完全不用CAL.機, 直讀溫度直出,使用幾方便
唯一有待改進是7-SEMENT的掃描方式(可能用中斷式顯示較好);及現只在COMMON PIN加了電阻(貪方便!),發覺光度不夠統一!!!
圖片附件: A.jpg (2018-11-6 23:28, 146.15 KB) / 下載次數 90https://h2.hkepc.com/forum/attachment.php?aid=2091176&k=c302b9a4eb42ab28418ca200be6d74d0&t=1781510745&sid=18kKLOOwV2d
圖片附件: B.jpg (2018-11-6 23:28, 138.6 KB) / 下載次數 70https://h2.hkepc.com/forum/attachment.php?aid=2091177&k=4380b850967f6a6cdd9db9b9bd43baf6&t=1781510745&sid=18kKLOOwV2d
圖片附件: C.jpg (2018-11-6 23:28, 145.03 KB) / 下載次數 92https://h2.hkepc.com/forum/attachment.php?aid=2091178&k=82fd0ec4e24ad0b13a8a10564681d8a8&t=1781510745&sid=18kKLOOwV2d
圖片附件: D.jpg (2018-11-6 23:28, 145.99 KB) / 下載次數 113https://h2.hkepc.com/forum/attachment.php?aid=2091179&k=170c63908f6b10cebf47ef1d52b8dcbe&t=1781510745&sid=18kKLOOwV2d
圖片附件: E.jpg (2018-11-6 23:28, 141.01 KB) / 下載次數 73https://h2.hkepc.com/forum/attachment.php?aid=2091180&k=0944f3436a472715a8de83ce4d7d103d&t=1781510745&sid=18kKLOOwV2d
圖片附件: F.jpg (2018-11-6 23:28, 136.66 KB) / 下載次數 86https://h2.hkepc.com/forum/attachment.php?aid=2091181&k=72709ca6a7fe50fc156b62e5fed9413a&t=1781510745&sid=18kKLOOwV2d
圖片附件: G.jpg (2018-11-6 23:28, 142.94 KB) / 下載次數 118https://h2.hkepc.com/forum/attachment.php?aid=2091182&k=03045ff98270fcd7a6249a20c73e83f4&t=1781510745&sid=18kKLOOwV2d
圖片附件: H.jpg (2018-11-6 23:28, 143.13 KB) / 下載次數 67https://h2.hkepc.com/forum/attachment.php?aid=2091183&k=34ec113967ae7ce4da5150fef7bf631a&t=1781510745&sid=18kKLOOwV2d
圖片附件: I.jpg (2018-11-6 23:28, 121.42 KB) / 下載次數 83https://h2.hkepc.com/forum/attachment.php?aid=2091184&k=851af278d7e7a9381e3d0d6a9a9e2ee4&t=1781510745&sid=18kKLOOwV2d
作者: dcc2000 時間: 2018-11-7 01:45
本帖最後由 dcc2000 於 2018-11-7 01:46 編輯
支持DIY，師兄勁！

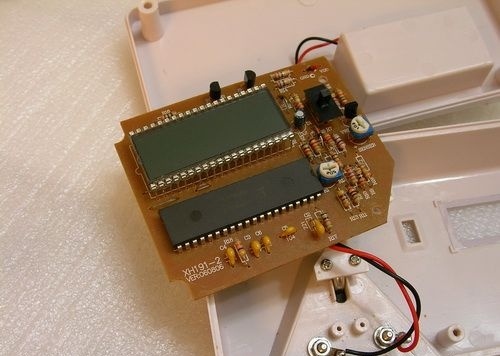

有原裝及老翻191各一隻，原裝測温時反應快好多，老翻嘅設計同原裝差好遠，"最新款" 老翻用牛屎芯！
仲有隻192，好耐冇用，得閑摷返出嚟玩吓。

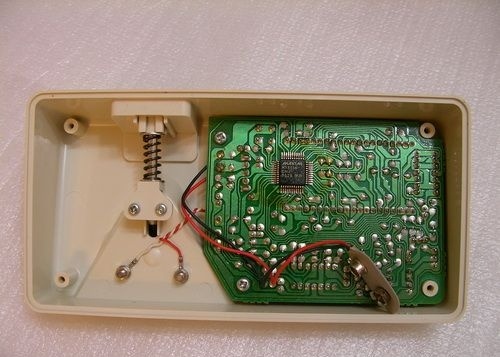

原裝191，用max136

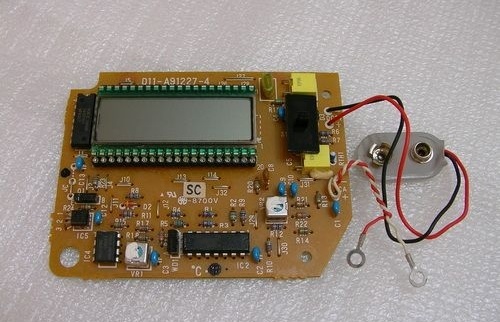

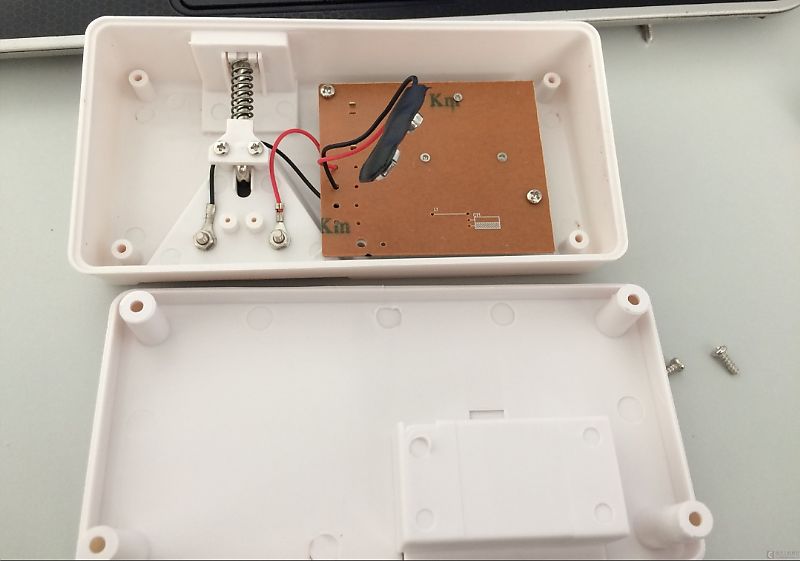

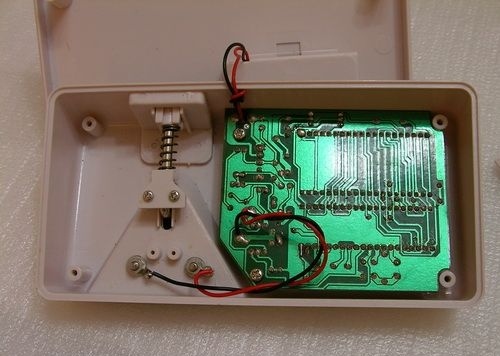

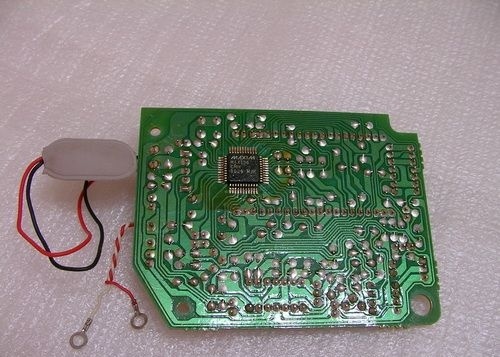

老翻191
圖片附件: IMG_20181107_012650.jpg (2018-11-7 01:43, 55.86 KB) / 下載次數 68https://h2.hkepc.com/forum/attachment.php?aid=2091202&k=ad620522fa112d92b70850005b6ec3c7&t=1781510745&sid=18kKLOOwV2d
圖片附件: IMG_20181107_012501.jpg (2018-11-7 01:43, 72.45 KB) / 下載次數 103https://h2.hkepc.com/forum/attachment.php?aid=2091203&k=56914aae252a23634f2b0c0506b8aab6&t=1781510745&sid=18kKLOOwV2d
圖片附件: IMG_20181107_012706.jpg (2018-11-7 01:43, 67.62 KB) / 下載次數 85https://h2.hkepc.com/forum/attachment.php?aid=2091204&k=b26662b9c20b2d67bc44bc72f1a6dfdd&t=1781510745&sid=18kKLOOwV2d
圖片附件: IMG_20181107_012722.jpg (2018-11-7 01:44, 50.64 KB) / 下載次數 62https://h2.hkepc.com/forum/attachment.php?aid=2091205&k=076a59d579e8389ace9be6a3294ff4e8&t=1781510745&sid=18kKLOOwV2d
圖片附件: IMG_20181107_012755.jpg (2018-11-7 01:44, 46.69 KB) / 下載次數 87https://h2.hkepc.com/forum/attachment.php?aid=2091206&k=3deae1ff63cb4942595acb94f191036d&t=1781510745&sid=18kKLOOwV2d
圖片附件: IMG_20181107_013252_resized.jpg (2018-11-7 01:44, 38.36 KB) / 下載次數 111https://h2.hkepc.com/forum/attachment.php?aid=2091207&k=557a3eb6b4152e0463f44edeba32bcc9&t=1781510745&sid=18kKLOOwV2d
圖片附件: IMG_20181107_013439_resized.jpg (2018-11-7 01:44, 53.17 KB) / 下載次數 66https://h2.hkepc.com/forum/attachment.php?aid=2091208&k=498012e60124cb37296215a5f2848d61&t=1781510745&sid=18kKLOOwV2d
作者: tomchen 時間: 2018-11-7 21:46
勁
支持下先
作者: xiao 時間: 2018-11-8 11:45
請問這些配件有一次買到嗎
作者: minki 時間: 2018-11-8 12:18
Thermocouple 唔做COLD JUCTION會差幾多?
作者: qkuser 時間: 2018-11-8 13:03
改做lcd 屏，睇埋溫度曲線更加正.
作者: hon829 時間: 2018-11-8 14:04
回覆 2# dcc2000
感覺大多內部都幾空洞吓

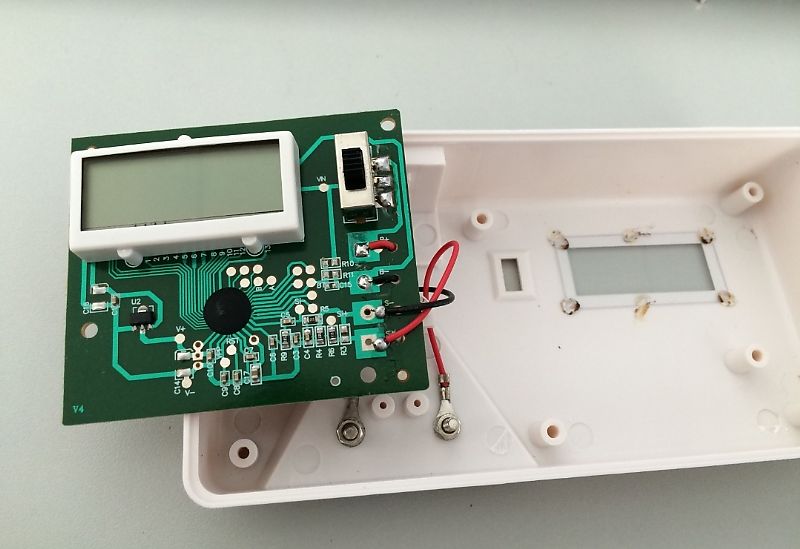

我都淘過隻幾草野的191,但用一兩次個SENSOR位外殼已開始溶解了

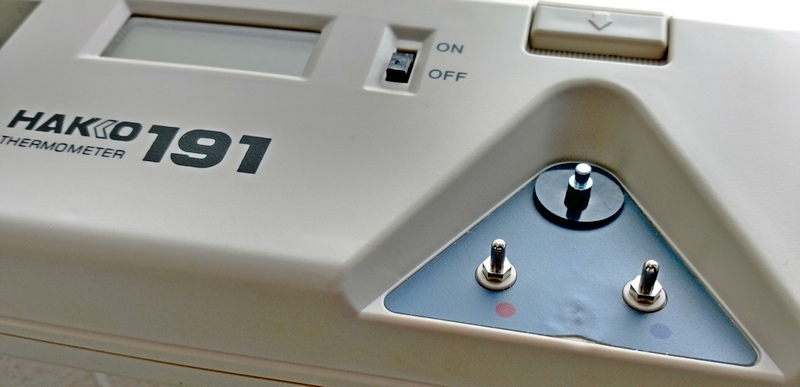

圖片附件: a.jpg (2018-11-8 14:04, 104.06 KB) / 下載次數 91https://h2.hkepc.com/forum/attachment.php?aid=2091499&k=49ceb5e06b8571fe42848c132d256945&t=1781510745&sid=18kKLOOwV2d
作者: hon829 時間: 2018-11-8 14:09
回覆 4# xiao

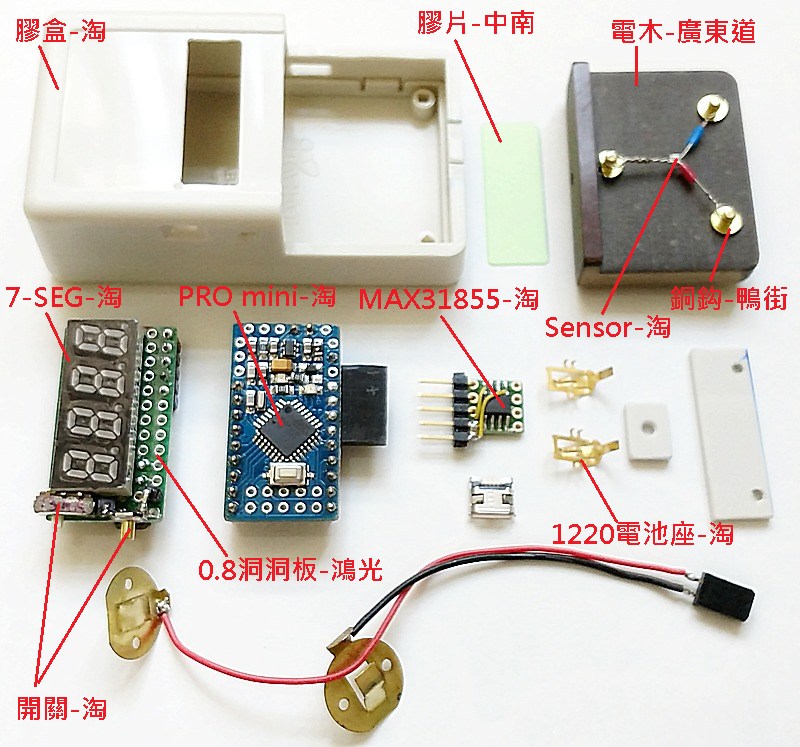

這次製作主要只淘了MAX31855模塊及4位7畫管,其他是較早前淘/買下的!
圖片附件: B.jpg (2018-11-8 14:09, 144.62 KB) / 下載次數 62https://h2.hkepc.com/forum/attachment.php?aid=2091500&k=f5cc0eb0fc71e8a1466f176859313ab1&t=1781510745&sid=18kKLOOwV2d
作者: hon829 時間: 2018-11-8 14:13
回覆 5# minki
唔知到! MAX31855內置溫度SONSOR已做了Cold-Junction Compensated.
作者: hon829 時間: 2018-11-8 14:20
回覆 6# qkuser
長期偵測,感覺做在T12(已內置Thermocouple)控制器上較好,不用長期HOLD著/担心SENOR接觸不良等.
作者: xiao 時間: 2018-11-8 17:07
回覆 8# hon829
請問算１k量的話 Bom１５圓拿得下來嗎
作者: hon829 時間: 2018-11-8 18:24
回覆 11# xiao
唔清楚mass production單價! 但以現時的零售零件估計,15蚊做倒都唔奇
圖片附件: B.jpg (2018-11-8 18:21, 147.62 KB) / 下載次數 48https://h2.hkepc.com/forum/attachment.php?aid=2091550&k=7909c4a0c64037401505e848f4ec5e05&t=1781510745&sid=18kKLOOwV2d
作者: go2oversea 時間: 2019-3-3 17:18
回覆 12# hon829
Ching, 可以放埋程式碼上黎嘛？造福吓細佬我哋，唔好嘥咗你啲心機
作者: hon829 時間: 2019-3-4 12:36
本帖最後由 hon829 於 2019-3-5 01:03 編輯
-我的編程技巧幼嫩;
-所用parts的arduino lib.網上十分易找;
-網上可選購產品多的是;
故並不鼓勵別人跟著DIY,所以沒打算出程式碼的
如果真是有興趣動手做時遇到問題,可提出討論吓
作者: go2oversea 時間: 2019-3-5 12:36
MAX31855 可用 max6675 替代嗎？
作者: hon829 時間: 2019-3-5 12:57
回覆 15# go2oversea
可以.
都是用K thermocouples, 只是測溫範圍不同:
MAX31855: 14-Bit, 0.25°C Resolution, -270 ~ 1800 °C
MAX6675: 12-Bit, 0.25°C Resolution, 0 ~ 1023.75 °C
