作者: jamesy 時間: 2018-6-14 21:49 標題: 維修Akai 19C18i 液晶電視
Check過火牛無問題，解碼板型號CV6M68L-A-10連淘寶二手都無。Check過所有電解電容，晶振都無問題，連epprom換埋都無用。後來先知DDR2必須有1.8V而隔離Linear regulator得1V才知兜大圈。所有LM1117第1和2腳正常必有1.25V，華輝有LM317M(TO-220)可代用，雖然板只放DPAK但TO-220封裝屈90度腳再剪短都放到，一換即有1.8V，不過還要換埋5V濾波電容(由原來470u更換更低ESR和容量1000uF)才成功。這板子用料很盡，剛脆換埋8G75供電LM317M和其它switching regulator附近電容。

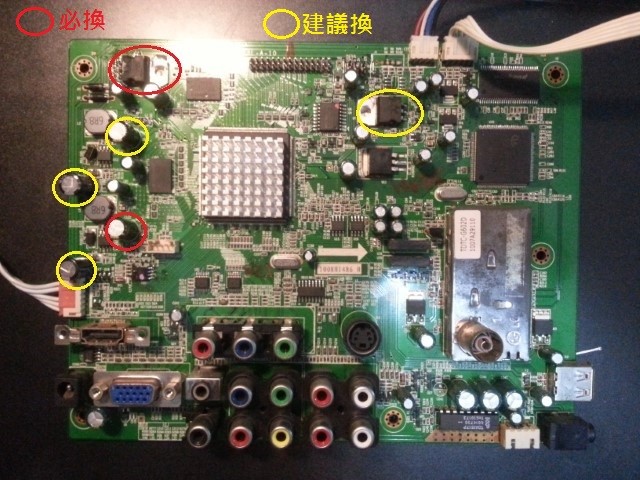

圖片附件: 改前 (Small).jpg (2018-6-14 21:47, 130 KB) / 下載次數 48https://h2.hkepc.com/forum/attachment.php?aid=2065157&k=6d97556793add616a441ffef64c64750&t=1781823101&sid=WmcrifWGQU

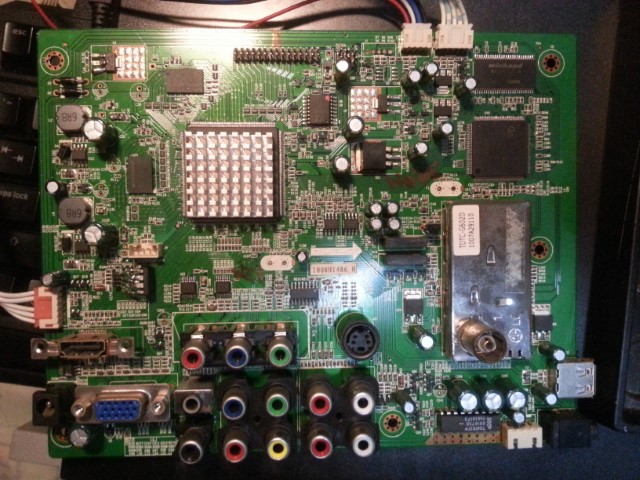

圖片附件: 改後 (Small) (Small).jpg (2018-6-14 21:48, 121.29 KB) / 下載次數 54https://h2.hkepc.com/forum/attachment.php?aid=2065158&k=90c5e6270590ac6f257ae57912d9b075&t=1781823101&sid=WmcrifWGQU
作者: kelvin010 時間: 2018-6-14 21:51
原本咩問題？開唔著？
作者: YES_MAN 時間: 2018-6-14 22:08
原本咩問題？開唔著？
kelvin010 發表於 2018-6-14 21:51
RAM行不到,
當然開唔到机,
咩反应都無啦。
作者: tomchen 時間: 2018-6-14 22:33
LM1117 差唔多整 lcd 必備件
