作者: edwtsui 時間: 2018-3-19 10:47 標題: 第一次ROUTE PCB，有冇師兄/師姐可以幫手睇睇ROUTE得靚唔靚仔??
雖然我係EE出身，但對上果次ROUTE板係响2002年U度做實習，所以今次先係人生第一次正式ROUTE PCB，想師兄師姐僴比D意見小弟。

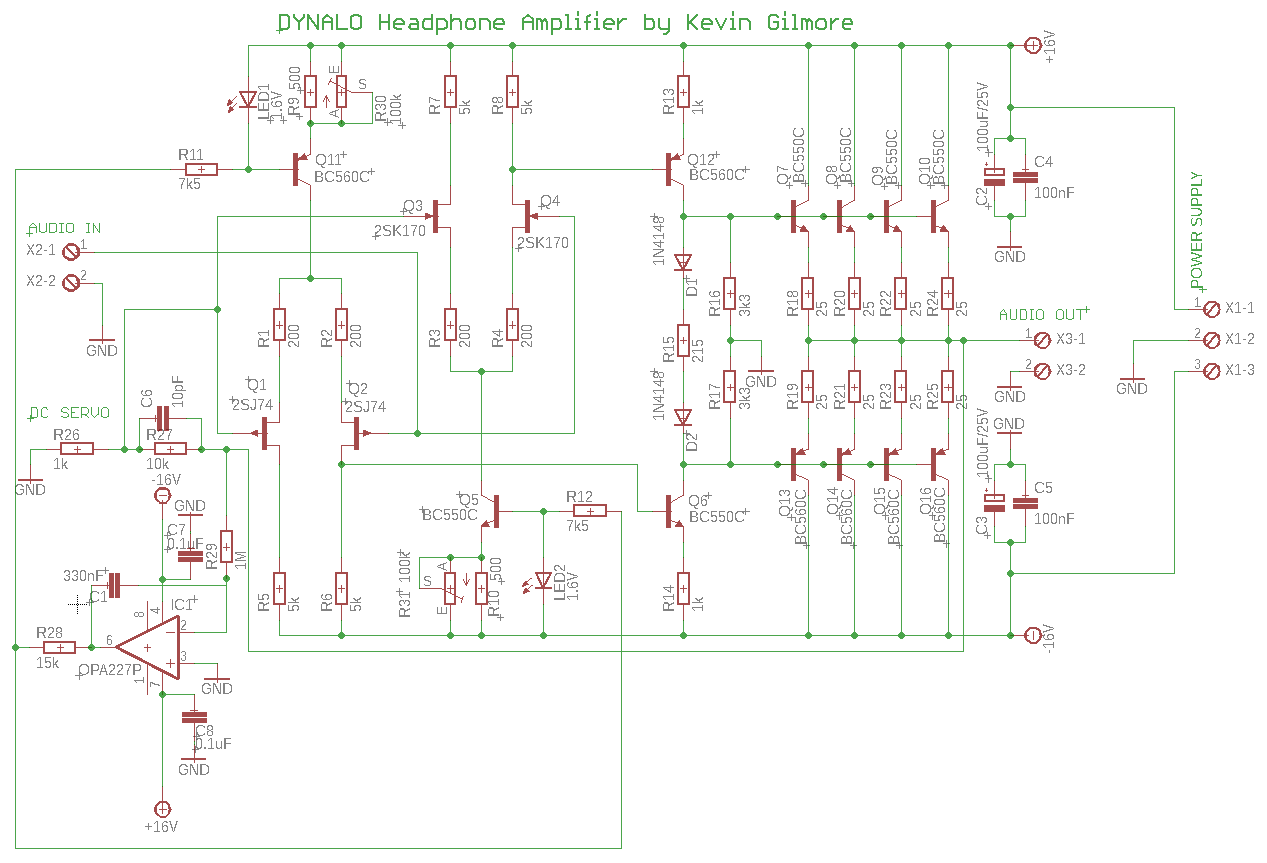

圖片附件: [SCH] dynalo.png (2018-3-19 10:46, 58.47 KB) / 下載次數 104https://h2.hkepc.com/forum/attachment.php?aid=2047588&k=40990c18bc00dc0ae3c619c90098b45e&t=1782639822&sid=NOtH5HUKk

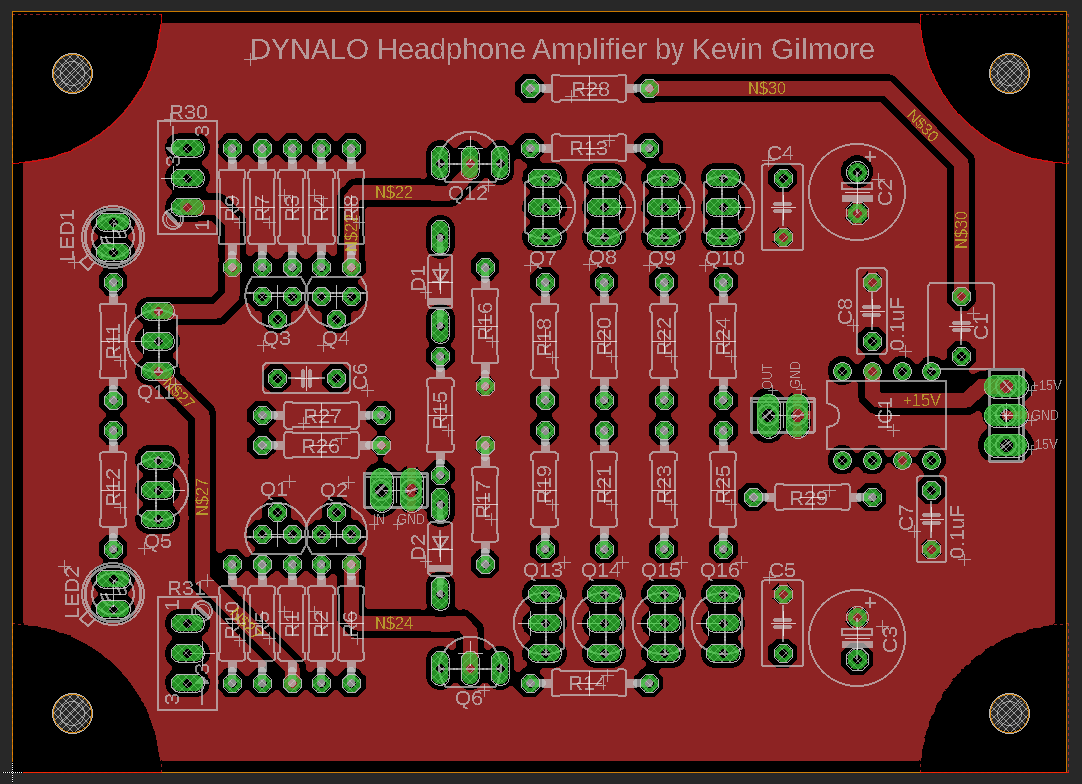

圖片附件: [TOP] dynalo_top.png (2018-3-19 10:46, 107.81 KB) / 下載次數 92https://h2.hkepc.com/forum/attachment.php?aid=2047589&k=afc5eeb09d72b55cba3e12a6e246e520&t=1782639822&sid=NOtH5HUKk

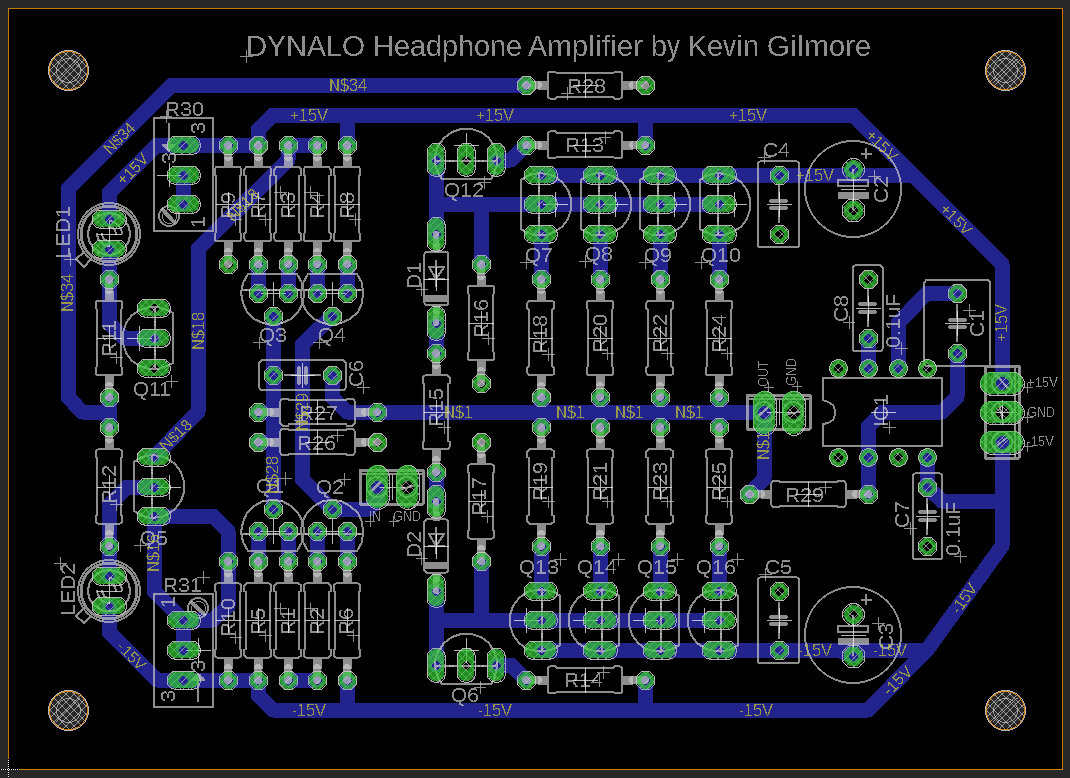

圖片附件: [BOTTOM] dynalo_bottom.png (2018-3-19 10:46, 107.55 KB) / 下載次數 92https://h2.hkepc.com/forum/attachment.php?aid=2047590&k=b27cc2cdd1010c2fce1ea0838cab7549&t=1782639822&sid=NOtH5HUKk
作者: mbass 時間: 2018-3-19 15:21
一般般,沒有考慮地線
作者: edwtsui 時間: 2018-3-19 19:28
一般般,沒有考慮地線
mbass 發表於 2018-3-19 15:21
地線用ground plane
via HKEPC Reader for Android
作者: 燕飛 時間: 2018-3-19 19:32
Gound plane =+ Capacitance
有冇考慮清楚？
via HKEPC Reader for Android
作者: edwtsui 時間: 2018-3-19 19:36
Gound plane =+ Capacitance
有冇考慮清楚？
via HKEPC Reader for Android
燕飛 發表於 2018-3-19 19:32
即係唔用ground plan用係普通routing??
via HKEPC Reader for Android
作者: morris 時間: 2018-3-19 20:04
本帖最後由 morris 於 2024-3-22 15:08 編輯
......
作者: morris 時間: 2018-3-19 20:09
本帖最後由 morris 於 2024-3-22 15:07 編輯
......
作者: marlin12 時間: 2018-3-19 21:15
> silk screen
- 點解自己塊PCB要印人地個名(Kevin Gilmore)
- 要有revision no和日期
- part no和polarity marker要放在零件旁邊(唔好放係零件下面)
- polarity marker唔好同零件既outline重疊
- 無用既字唔好放
- 點解有啲有數值、有啲無數值
> 佈綫
- +15V、-15V、audio_out電流比較大，要加粗既trace(反正大把空位)
> 零件佈置
- audio input和audio output太近其他零件，可能落唔到connector(頂住其他電件)
- power connector轉用5mm pitch terminal block(可以焊粗綫)
- 反轉Q12，R13放係R8旁邊
- 反轉Q6，R14放係R6旁邊
- C1搬去R29旁邊，IC1 pin7就可以直去+15V(唔使係GND layer果邊過、IC下面塊GND又大啲)，R28搬去跟C3平排(近番C1，又唔使界開個GND)
- C6、R26、R27推近LED果邊，讓audio in connector離其他零件遠啲(唔會頂住)
- audio in、audio out轉90度(離其他零件遠啲)
- R30、R31推近板邊(LED1和LED2可能會頂住R30和R31調校時用果個縲絲批)
- R3、R4、R7-8、R30太密
- R1、R2、R5、R6、R10、R31太密
作者: edwtsui 時間: 2018-3-19 23:32
唔該晒樓上兩位師兄既意見，小弟會好好參詳
via HKEPC Reader for Android
作者: edwtsui 時間: 2018-3-20 09:01
BTW, 所有線都行50mil，落一安銅夠唔夠玩
via HKEPC Reader for Android
作者: jwong852 時間: 2018-3-20 10:53
BTW, 所有線都行50mil，落一安銅夠唔夠玩
via HKEPC Reader for Android
edwtsui 發表於 2018-3-20 09:01
Headphone amp 都無大電流野, 銅幾薄都得啦.
面層覆銅, 點解底層又唔覆銅 ?
作者: edwtsui 時間: 2018-3-20 19:12
回復 11 #jwong852
有需要兩邊做ground plane???
via HKEPC Reader for Android
作者: marlin12 時間: 2018-3-20 20:33
本帖最後由 marlin12 於 2018-3-20 23:17 編輯
BTW, 所有線都行50mil，落一安銅夠唔夠玩
via HKEPC Reader for Android
edwtsui 發表於 2018-3-20 09:01
根據以下呢個網站既公式，50mil trace在1oz銅PCB上，已經可以過到接近3A。
Trace Width Calculator
下面呢個網站，有部類似既amplifier，你可以參考下佢既做法。
The Lightning-Quick HeadAmp GS-X mk2 Headphone Amplifier
雖然只係耳筒amp，但係畢境係class A，都幾擔心果排輸出transistor會好熱，上面幅圖都轉用[骨牌]。另外，正如另一個師兄咁講，Q1/Q2和Q3/Q4真係用[散熱貼]面對面貼住，扮[孖生管]。
聽一啲文章講，DC servo電路既調控範圍只有10%，可能你要預備多啲零件做匹配。
作者: Clive68000 時間: 2018-3-20 20:47
Gilmore Head Amp 唔易搞,成排電晶體要做配對
作者: marlin12 時間: 2018-3-20 21:25
睇真啲，原來唔係[骨排]嚟，係[散熱器]。
GS-X耳機擴大機
其實，headphone amp可能仲難整得好。因為貼近耳仔，少少noise和瑕疪都會好覺。
作者: diydevil 時間: 2018-3-21 15:22
本帖最後由 diydevil 於 2018-3-21 15:24 編輯
Dynalo.. I like....
不如順手搞埋 碑ta 22 ... 大脾拼~~
作者: diydevil 時間: 2018-3-21 15:40
喱得好靚仔吖！ Ground又唔覺有大問題喎
加local的decoupling caps甚至low noise local regulators。
morris 發表於 2018-3-19 20:09
陛下又來鳥 ~~~
查實微臣有個 屎雕拔 既問題 N 年,典解 個個 都唔多肯用 RC decouple 比電 去 义棟級 ?
反正電流變化唔大,又唔屎擔心 passive supply 有 noi屎.
作者: dsscss 時間: 2018-4-8 16:05
本帖最後由 dsscss 於 2018-4-8 16:07 編輯
LAY得靚， 不過D COMPONENT 用SURFACE MOUNT咪仲好。
橫掂HEADPHONE AMP越細越好。
電流唔覺有問題，D線咁粗。
作者: SAGAQWE 時間: 2018-4-10 13:11
即係唔用ground plan用係普通routing??
via HKEPC Reader for Android
edwtsui 發表於 2018-3-19 19:36
Dynalo的線路簡單, 單面PCB巳可以啦.
當年仍可以買到K389/J109時做的Dynalo, 越run越好聲, 現在仍服役中.

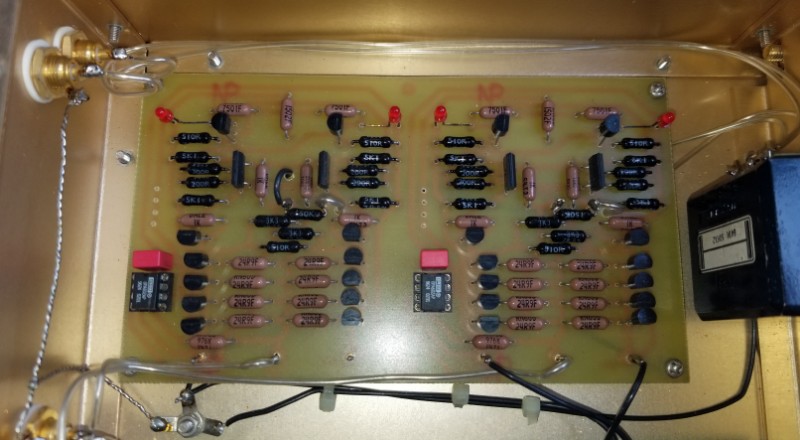

圖片附件: Dynalo.jpg (2018-4-10 13:08, 80.52 KB) / 下載次數 88https://h2.hkepc.com/forum/attachment.php?aid=2051914&k=b5c3ed3fa26bf54d35c2698fb97cda51&t=1782639822&sid=NOtH5HUKk
