作者: 絕對好奇 時間: 2017-12-8 04:09 標題: 砌套件疑難！

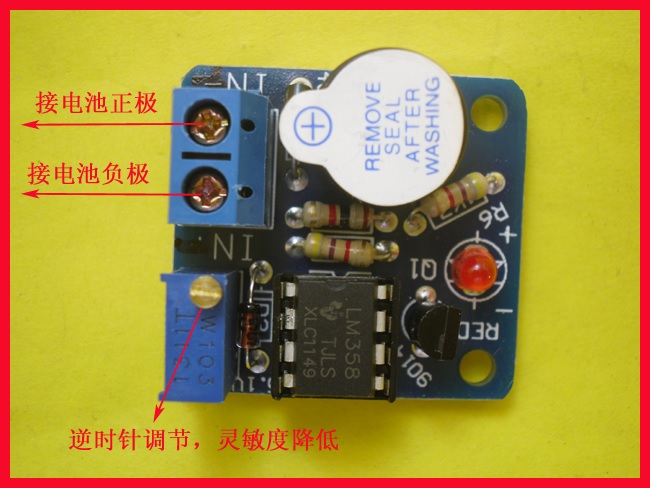

小弟買咗呢個9V 12V蓄電池防過放板嚟砌，
元件清單：
PCB板 1個
5.1V 1N4733 穩壓二極體 1個
1N4007二極體 1個
蜂鳴器 1個
KF301-2P 1個
8P IC 座 1個
3MM LED 紅 1個
3296-103 1個
電阻4.7K 2個
電阻1K 1個
9014三極管 1個
LM358P 1個
網站說明如下
調節方法：
9V電池：模組輸入9V，把LM358的第2腳和第4腳之間的電壓調節到5.78V左右時，模組的報警電壓就是8V;
12V電池：模組輸入12V時，把LM358的第2腳和第4腳之間的電壓調節到6.05V左右時，模組的報警電壓就是10.4V;
想請教師兄第2腳和第4腳之間，係咪即係第三腳？
但係我調較 3296-103 時都無反應，
係咪有啲嘢我了理解錯咗！
真係唔識點調！
圖片附件: 接線方法.jpg (2017-12-8 03:53, 89.48 KB) / 下載次數 39https://h2.hkepc.com/forum/attachment.php?aid=2028558&k=c49317bad95c95ba5c0528ebda3b5132&t=1781949106&sid=57Xg6tLse9
圖片附件: 未命名.jpg (2017-12-8 04:04, 42.74 KB) / 下載次數 41https://h2.hkepc.com/forum/attachment.php?aid=2028559&k=a3a3ff7fa550963916f1cc0ee4e2f68e&t=1781949106&sid=57Xg6tLse9
作者: Inti 時間: 2017-12-8 08:01
它錶黑筆督PIN4, 紅筆督PIN2, 度電壓
作者: FPDman 時間: 2017-12-8 12:03

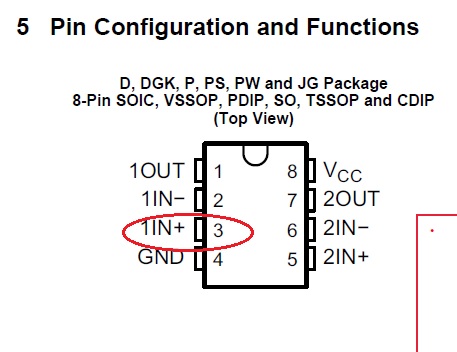

按理量第 3 腳只會量到 5.1V。

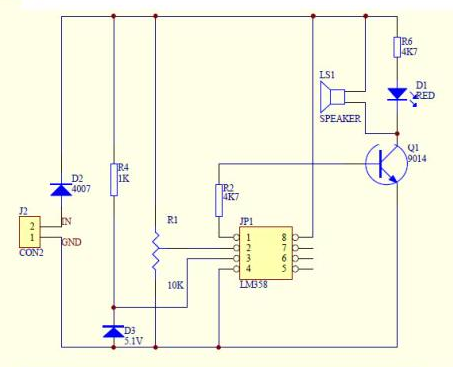

電錶負極接 IC 第 4 腳，再量第 2 腳時調動 R1 (Voltage divider) 可調到需要的電壓。
圖片附件: [schematic] Pin 2 Voltage.PNG (2017-12-8 12:01, 98.48 KB) / 下載次數 58https://h2.hkepc.com/forum/attachment.php?aid=2028586&k=12fcb05aee2726ce31821ebc46e2c04e&t=1781949106&sid=57Xg6tLse9
作者: C_Law 時間: 2017-12-8 16:13
把LM358的第2腳和第4腳之間的電壓調節到 ...
絕對好奇 發表於 2017/12/8 04:09
意思係 2 腳和 4 腳的電壓差，亦即是 V2-V4。
如樓上師兄們所講，應該它錶校去 DCV，黑針指 Pin4、紅針指 Pin2。
作者: jwong852 時間: 2017-12-8 22:17
樓主可能有閱讀障礙症 !
人地話: LM358的第2腳和第4腳之間的電壓
唔係話: LM358的第2腳和第4腳之間果隻腳的電壓
作者: 絕對好奇 時間: 2017-12-9 03:21
我無閱讀障礙！
我之前有度過第二同第四隻腳，但無電壓！
經FPDman指點度第三隻腳都係無電壓！

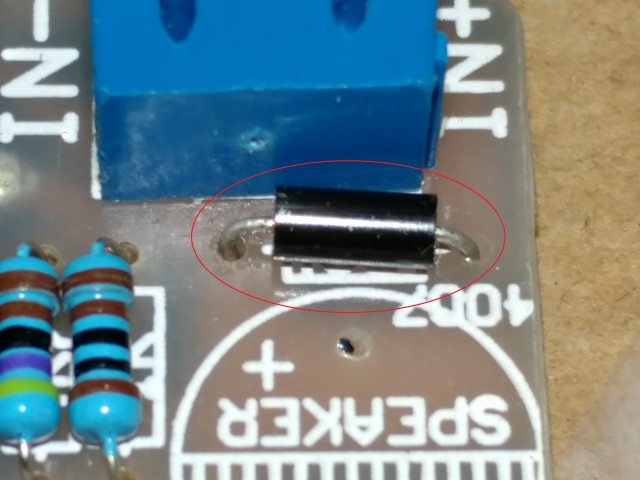

於是細心檢查銲接元件，原來1N4007二極體反轉咗銲！

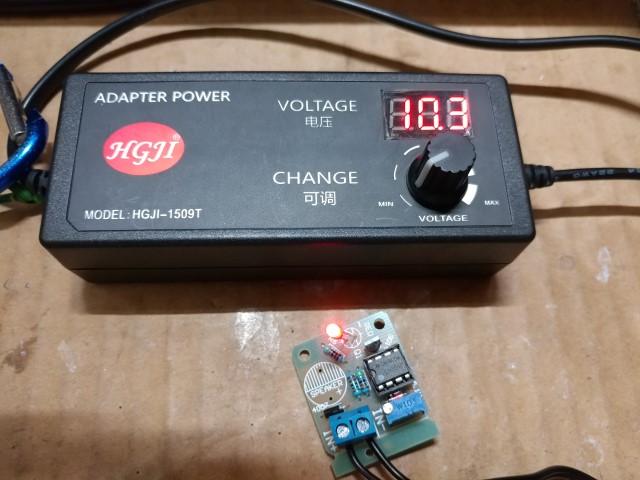

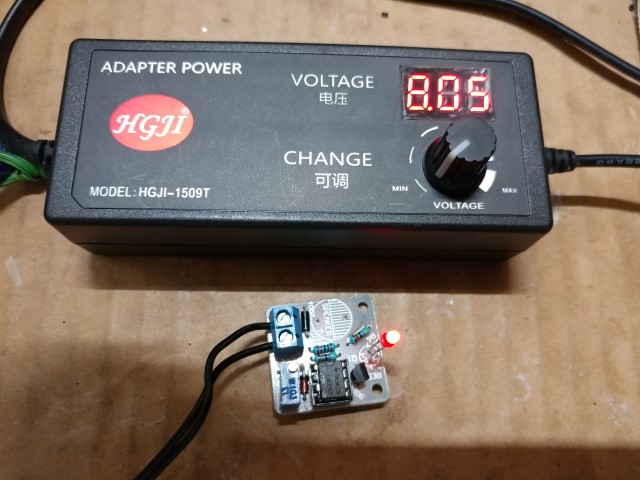

經修正後正常出到電壓，分別整咗兩個12V同９V，
多謝咁多位師兄幫忙！
攪掂咗啦！哈哈！
