作者: Inti 時間: 2017-10-24 10:50 標題: 無聊換火牛電容+測問題電容
係公司無野做, 咁岩早幾日換左只雞雞火牛出來, 就拆來睇下.

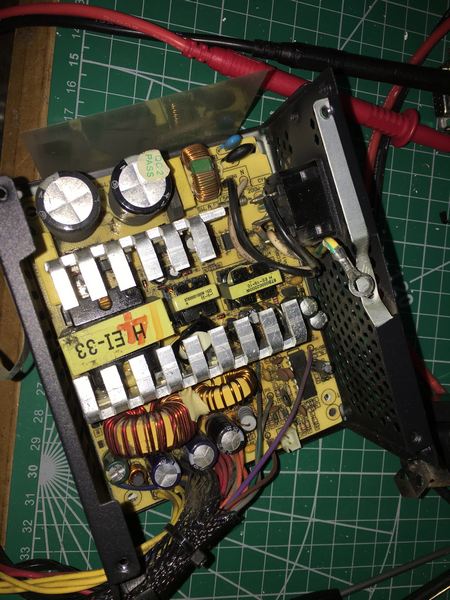

牌子就唔講啦, 300幾W MATX 火牛.
表現徵狀為開唔到機, 打開一睇, 輸出5V同3.3V電容大晒肚. 12V 表面OK, 不過都估到唔方好得去邊…

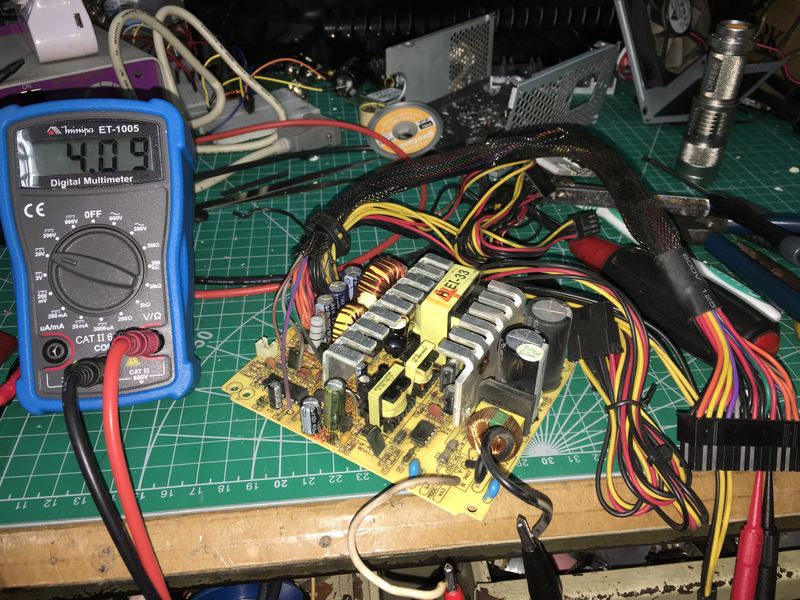

拆出來俾電, 5VSB 得4.09V, 有5VSB 表示初級基本正常, 唔好理咁多, 換晒D 電容先.

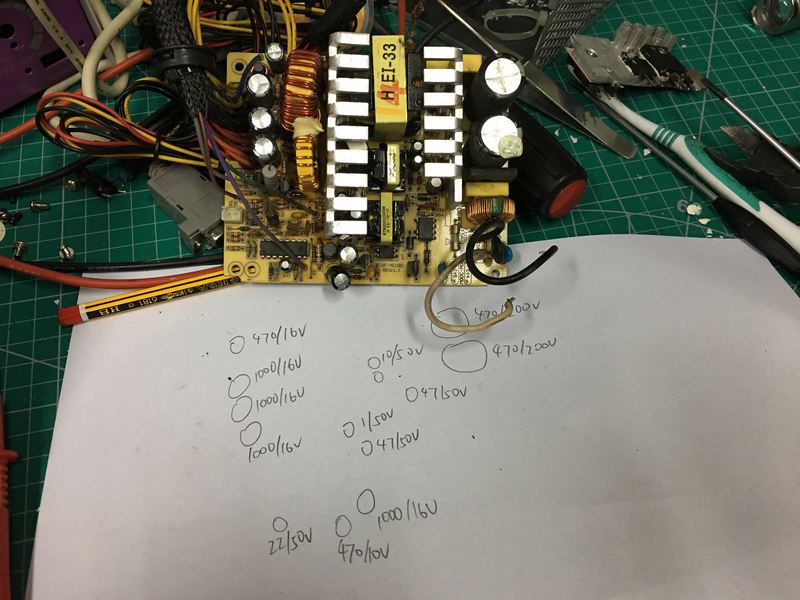

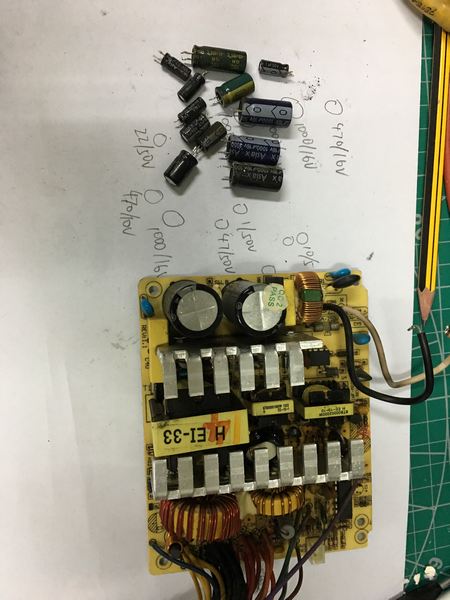

先MARK 低電容位置同數值.
拆…由於兩粒高壓電容手上無, CHECK 過都有8成容量, 就先唔搞佢..
係零件盒搵左幾粒合適O既換上, 有幾粒50V o既無, 用左35v 代替, 因為用係次級, 問題唔大. 換完上電, 5VSB 有了.

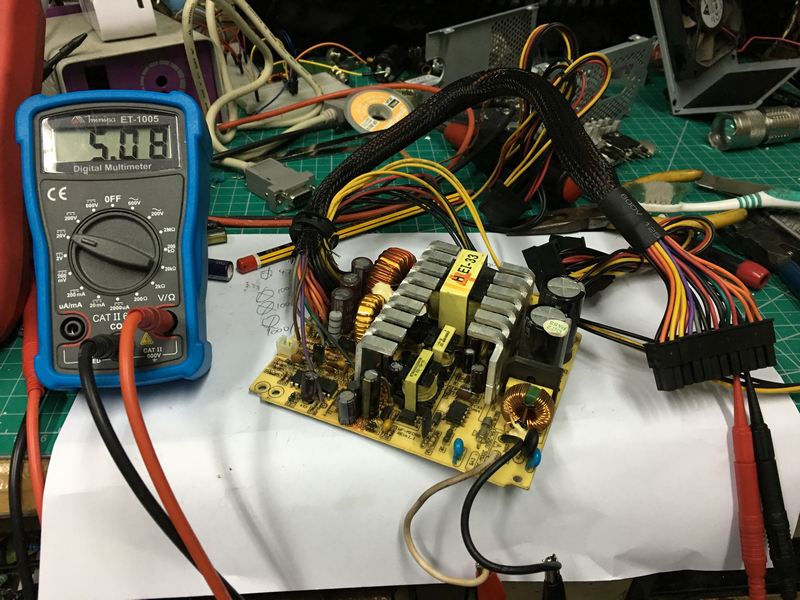

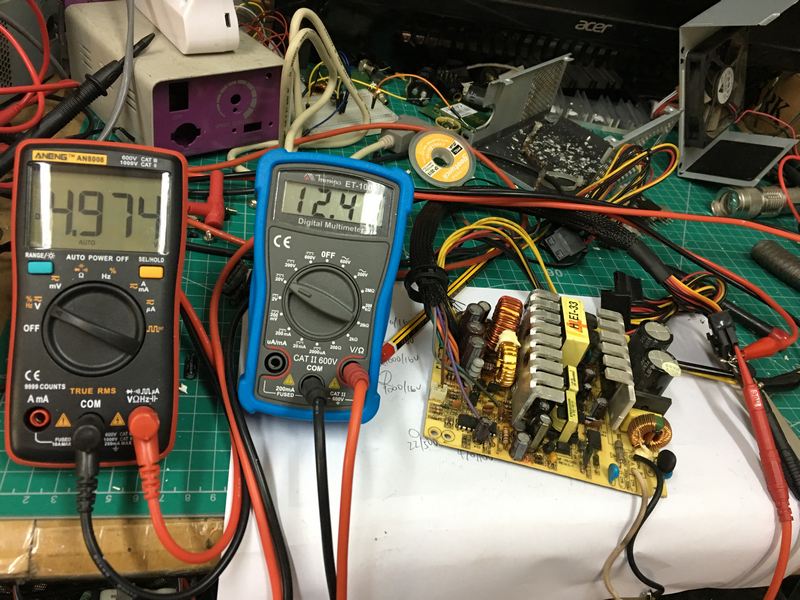

POWER ON, 12V 5V 都有了… LOADING TEST 就唔做了, 雞雞牛, 玩完就算.
圖片附件: PIC1.JPG (2017-10-24 10:48, 83.38 KB) / 下載次數 73https://h2.hkepc.com/forum/attachment.php?aid=2019435&k=07288985e80413631b91c6eba57d06fb&t=1781441355&sid=tbhaK7QuC
圖片附件: PIC2.JPG (2017-10-24 10:48, 142.83 KB) / 下載次數 55https://h2.hkepc.com/forum/attachment.php?aid=2019436&k=16bcbea3fdffaa2376c66e41062f7653&t=1781441355&sid=tbhaK7QuC
圖片附件: PIC3.JPG (2017-10-24 10:48, 93.71 KB) / 下載次數 82https://h2.hkepc.com/forum/attachment.php?aid=2019437&k=ba5cb0ca6d8c8ef20810f99b5c72feae&t=1781441355&sid=tbhaK7QuC
圖片附件: PIC4.JPG (2017-10-24 10:48, 61.59 KB) / 下載次數 72https://h2.hkepc.com/forum/attachment.php?aid=2019438&k=0509e57dce79c166e2bd05fab1aad89a&t=1781441355&sid=tbhaK7QuC
圖片附件: PIC5.JPG (2017-10-24 10:48, 116.3 KB) / 下載次數 85https://h2.hkepc.com/forum/attachment.php?aid=2019439&k=4452513204cdf00d7a725d20b6dc3aba&t=1781441355&sid=tbhaK7QuC
圖片附件: PIC6.JPG (2017-10-24 10:48, 124.32 KB) / 下載次數 78https://h2.hkepc.com/forum/attachment.php?aid=2019440&k=a8371b90b31bec0d3c1ea418e799ffe3&t=1781441355&sid=tbhaK7QuC
作者: Inti 時間: 2017-10-24 10:53
再來睇下換出來果幾粒問題電容, 先SET 好部機.

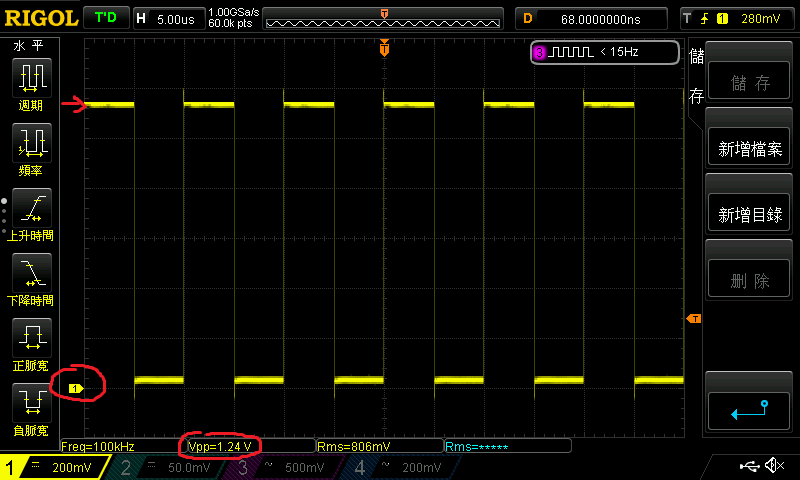

用訊號發生器生成一個100kHz 1Vpp(1.24Vpp?) 信號方波, 接入示波器(dc 耦合),
預設方波輸出係 +0.5v -> -0.5v 交替, 設定為 +1v -> 0v 交替

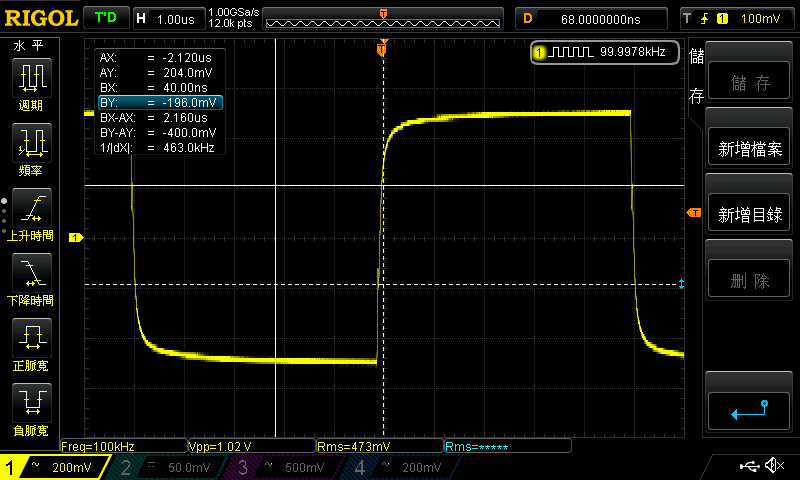

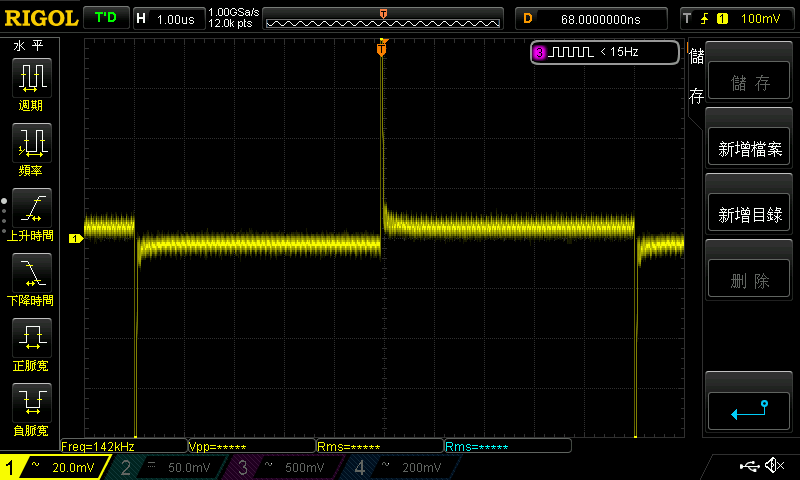

得到依個波

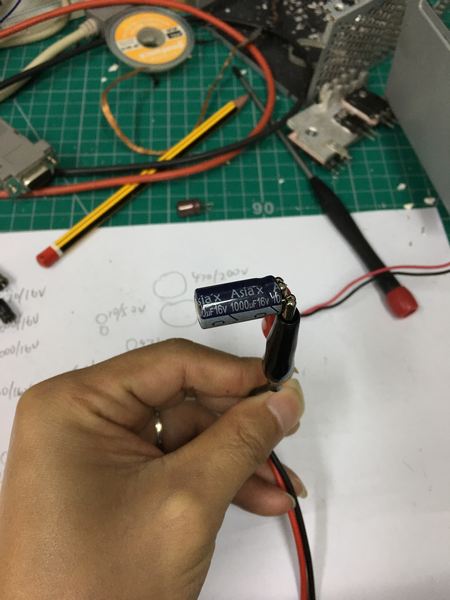

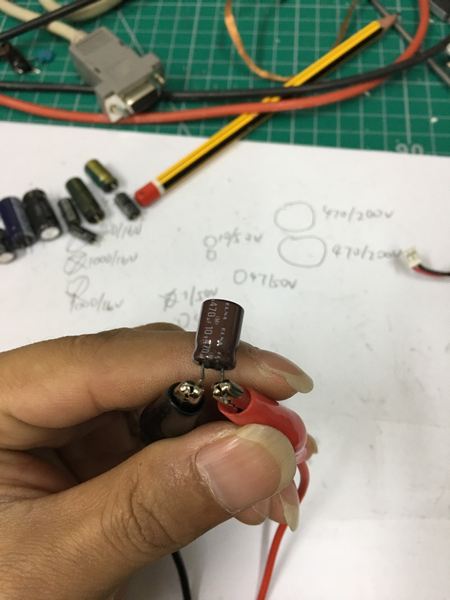

Set 好發生器後改示波器為ac耦合, 鰐魚夾夾被測電容, 先測一粒正常電容

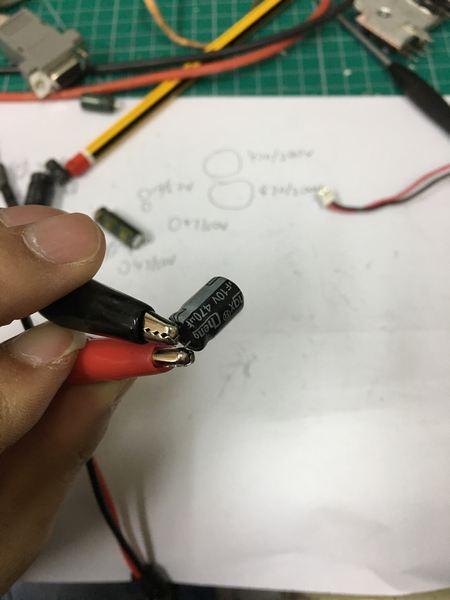

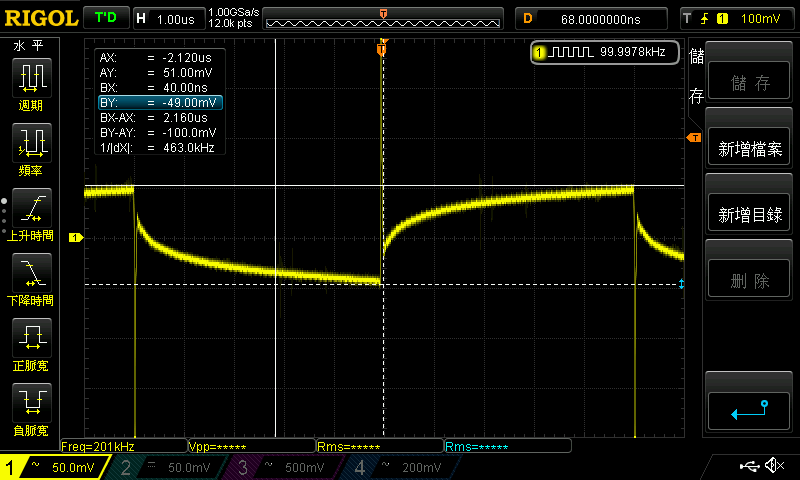

ELNA 10V47uF, 得出依個波型

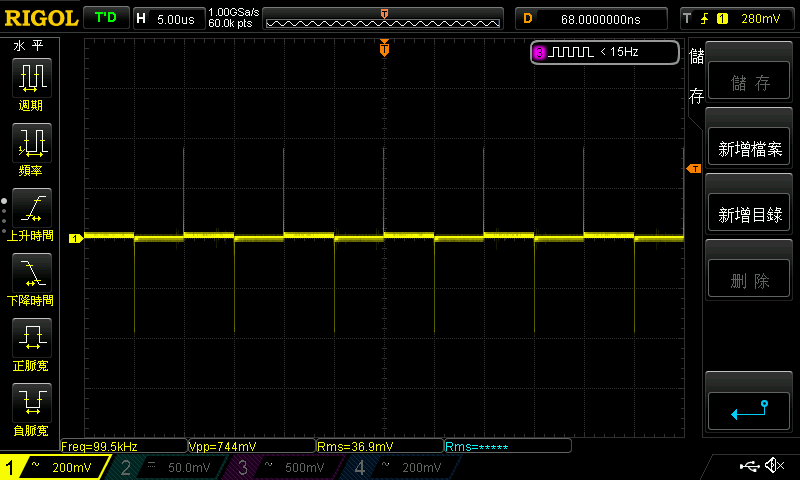

放大來睇

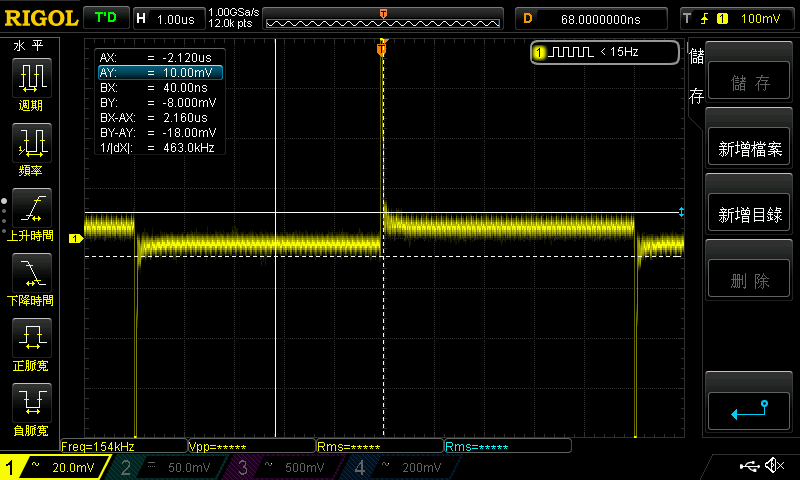

測量下佢, 大約18mV, 即係由1.24Vpp(示波器測到), 濾波到得返18mV

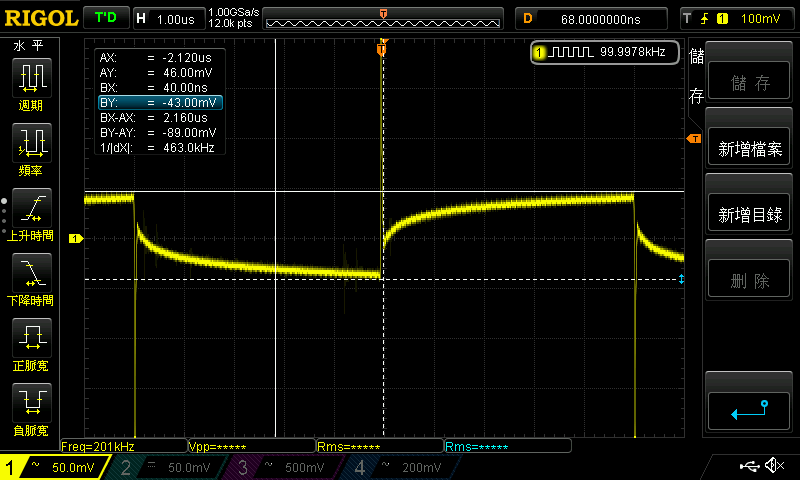

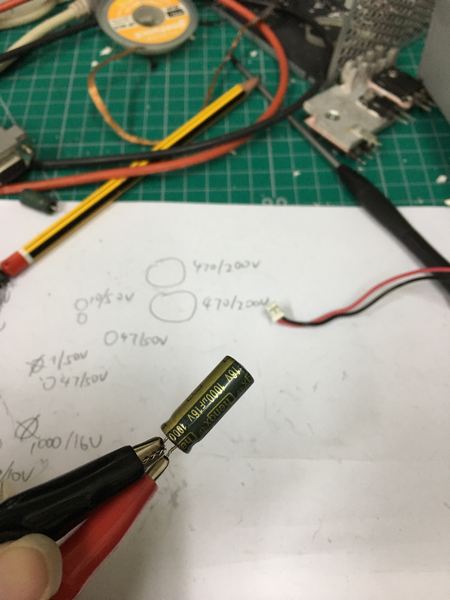

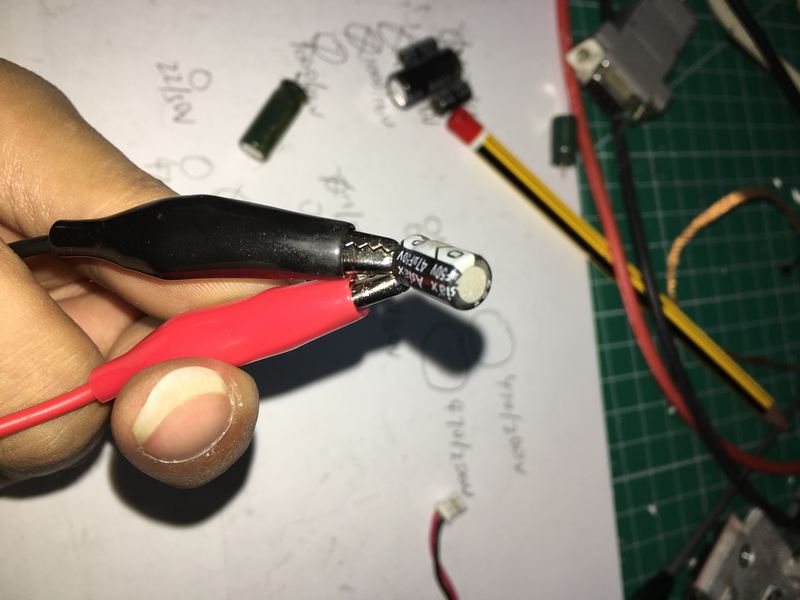

測下問題電容1號, 大約89mV
問題電容2號, 大約100mV
問題電容3號, 基本上已經無濾波效果

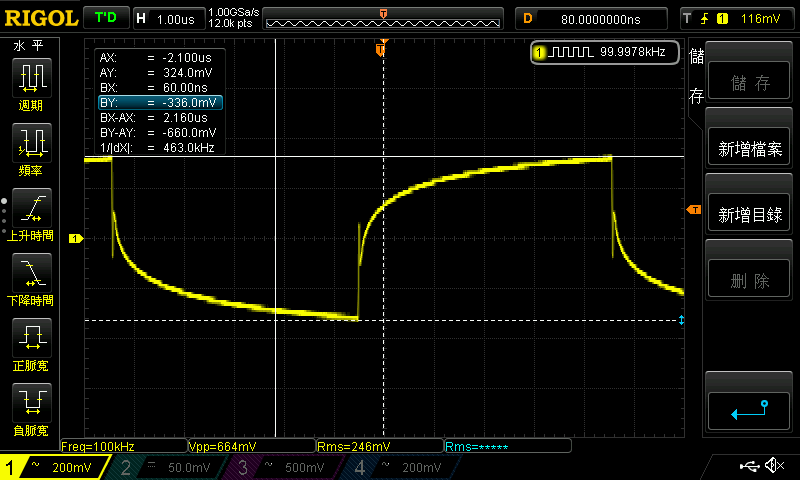

問題電容4號, 大約660mV, 基本上已經無濾波效果
圖片附件: cap1.JPG (2017-10-24 10:51, 44.56 KB) / 下載次數 92https://h2.hkepc.com/forum/attachment.php?aid=2019441&k=cdeda5ac2e96c4858366e34232d662dd&t=1781441355&sid=tbhaK7QuC
圖片附件: CAP2.JPG (2017-10-24 10:51, 52.29 KB) / 下載次數 78https://h2.hkepc.com/forum/attachment.php?aid=2019442&k=0bfaa2b893b0f4bdcbbdda5104e8ece4&t=1781441355&sid=tbhaK7QuC
圖片附件: CAP3.JPG (2017-10-24 10:51, 44.26 KB) / 下載次數 70https://h2.hkepc.com/forum/attachment.php?aid=2019443&k=9625475f80cf831c789753d2bb3bd116&t=1781441355&sid=tbhaK7QuC
圖片附件: Cap4.JPG (2017-10-24 10:51, 37.88 KB) / 下載次數 63https://h2.hkepc.com/forum/attachment.php?aid=2019444&k=bcb5941020a15a60c8d8f762429e19bc&t=1781441355&sid=tbhaK7QuC
圖片附件: CAP5.JPG (2017-10-24 10:51, 64.11 KB) / 下載次數 75https://h2.hkepc.com/forum/attachment.php?aid=2019445&k=c2a2e98bfffb9609b6c9de94bc6014cf&t=1781441355&sid=tbhaK7QuC
圖片附件: OSC1.png (2017-10-24 10:51, 7.94 KB) / 下載次數 68https://h2.hkepc.com/forum/attachment.php?aid=2019446&k=f748e384c0f0cb84b7730a4bde9b56ab&t=1781441355&sid=tbhaK7QuC
圖片附件: osc2.png (2017-10-24 10:51, 32.54 KB) / 下載次數 99https://h2.hkepc.com/forum/attachment.php?aid=2019447&k=fec1c44b25dbd8f8c2675466a7ecd253&t=1781441355&sid=tbhaK7QuC
圖片附件: OSC4.png (2017-10-24 10:51, 36.21 KB) / 下載次數 96https://h2.hkepc.com/forum/attachment.php?aid=2019448&k=5987cdeaffc5d1af0be00291767e2940&t=1781441355&sid=tbhaK7QuC
圖片附件: OSC5.png (2017-10-24 10:51, 44.47 KB) / 下載次數 58https://h2.hkepc.com/forum/attachment.php?aid=2019449&k=6bca0e1a056d3a71dc83c21637c6a189&t=1781441355&sid=tbhaK7QuC
圖片附件: OSC6.png (2017-10-24 10:51, 50.03 KB) / 下載次數 49https://h2.hkepc.com/forum/attachment.php?aid=2019450&k=7df9d8647e1af44328530cf52ef9a66d&t=1781441355&sid=tbhaK7QuC
圖片附件: osc7.png (2017-10-24 10:51, 45.65 KB) / 下載次數 105https://h2.hkepc.com/forum/attachment.php?aid=2019451&k=ca5f7c93fc60298979e1634d93a490b6&t=1781441355&sid=tbhaK7QuC
圖片附件: osc8.png (2017-10-24 10:51, 46.31 KB) / 下載次數 69https://h2.hkepc.com/forum/attachment.php?aid=2019452&k=e3d3dcac5a9ad92151c25b425e3c575f&t=1781441355&sid=tbhaK7QuC
圖片附件: osc9.png (2017-10-24 10:51, 42.61 KB) / 下載次數 57https://h2.hkepc.com/forum/attachment.php?aid=2019453&k=0276496f3ec040113f1af8659ccf9afe&t=1781441355&sid=tbhaK7QuC
圖片附件: OSC10.png (2017-10-24 10:51, 43.2 KB) / 下載次數 61https://h2.hkepc.com/forum/attachment.php?aid=2019454&k=ea86ad1ba0070301f28c461e486ea4b7&t=1781441355&sid=tbhaK7QuC
作者: edgeyim 時間: 2017-10-24 11:09
回覆 1# Inti
師兄好文，另外想請教哪裡買到的AN8008？
唔方便的話請PM小弟，謝~
作者: Inti 時間: 2017-10-24 11:18
回覆 3# edgeyim
當然係淘寶啦, 新排YOUTUBE 出現好多關於依只表O既評測, 以咁o既價錢, 有咁o既功能, 於是就買左.
作者: edgeyim 時間: 2017-10-24 11:35
回覆 4# Inti
係，個顯示真係幾正，價又唔貴
作者: xiao 時間: 2017-10-24 12:26
再來睇下換出來果幾粒問題電容, 先SET 好部機.
用訊號發生器生成一個100kHz 1Vpp(1.24Vpp?) 信號方波, 接入 ...
Inti 發表於 2017-10-24 10:53
工具专业哦
作者: Inti 時間: 2017-10-24 13:44
工具专业哦
xiao 發表於 2017-10-24 12:26
做樣而已, 好多功能唔識用,
不過示波器真係好有用, 可以睇到好多它表睇唔到o既野,
作者: xiao 時間: 2017-10-24 19:32
做樣而已, 好多功能唔識用,
不過示波器真係好有用, 可以睇到好多它表睇唔到o既野, ...
Inti 發表於 2017-10-24 13:44
這樣測法是不是就等效觀察esr呢
作者: Inti 時間: 2017-10-24 22:54
回覆 8# xiao
係，測量出來嘅值可以計算出esr
作者: xiao 時間: 2017-10-25 14:58
回覆 xiao
係，測量出來嘅值可以計算出esr
Inti 發表於 2017-10-24 22:54
請問有沒有公式
以前做的小工具只用校正及直線插值
沒想過有公式
作者: Inti 時間: 2017-10-25 16:15
回覆 10# xiao
詳情請看
https://www.youtube.com/watch?v=115erzCCxgE
作者: xiao 時間: 2017-10-26 10:47
回覆 xiao
詳情請看
Inti 發表於 2017-10-25 16:15

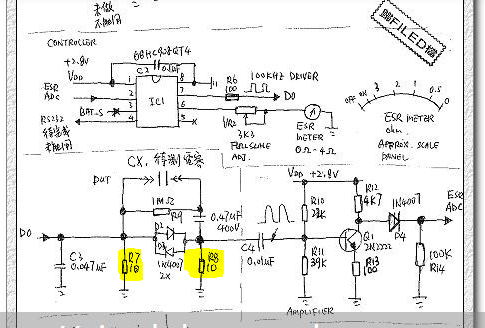

50 OHM,,,, 请问怎样知道那个
如果自制, 是不是下图那个10 OHM 可以等效公式里面的 50 OHM 并代入作为计算呢
圖片附件: ESR_DRIVER_IMPEDENCE.PNG (2017-10-26 10:46, 99.53 KB) / 下載次數 37https://h2.hkepc.com/forum/attachment.php?aid=2019821&k=6e3a918078859cb9ef2a9dd1b97866dd&t=1781441355&sid=tbhaK7QuC
作者: msc 時間: 2017-10-30 10:18
如果有示波器概朋友可以試下我嘅方法會快好多.
http://www.hkepc.com/forum/viewt ... p;extra=&page=1
作者: morris 時間: 2017-10-30 14:15
本帖最後由 morris 於 2024-3-22 13:34 編輯
......
作者: xiao 時間: 2017-10-30 19:23
我有D懷疑佢個方法度得啱唔啱.....?
好似你#3 度倒18mV個測量....好似其實係度緊leakage，唔係ESR ...
morris 發表於 2017-10-30 14:15
聽起來要計算太複雜
作者: xiao 時間: 2017-10-30 19:25
如果有示波器概朋友可以試下我嘅方法會快好多.
msc 發表於 2017-10-30 10:18
厲害....
