作者: reggielee31    時間: 2017-9-7 16:12     標題: DIY Raspberry Pi speaker

本帖最後由 reggielee31 於 2017-9-7 16:15 編輯

早排發現原來raspberry PI 可以裝唔同既player 播歌,仲支援airplay, dlan
所以就計劃整一個speaker 出來

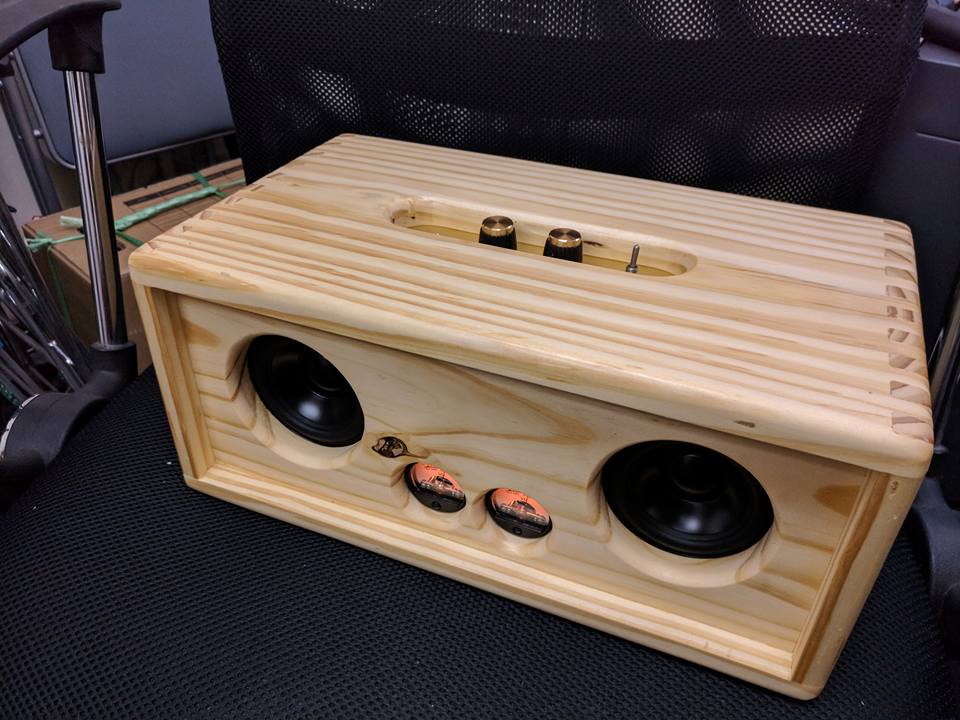

speaker 既外型其實係參考吉他用既amp, 用auto cad 畫左圖之後就係淘淘搵人整個殼
其他功放, 全頻喇叭 parts都係係淘淘買, 之後就再駁埋一齊

spec
raspberry pi install picoreplayer
hifi berry DAC
TA2024 功放
3寸全頻喇叭

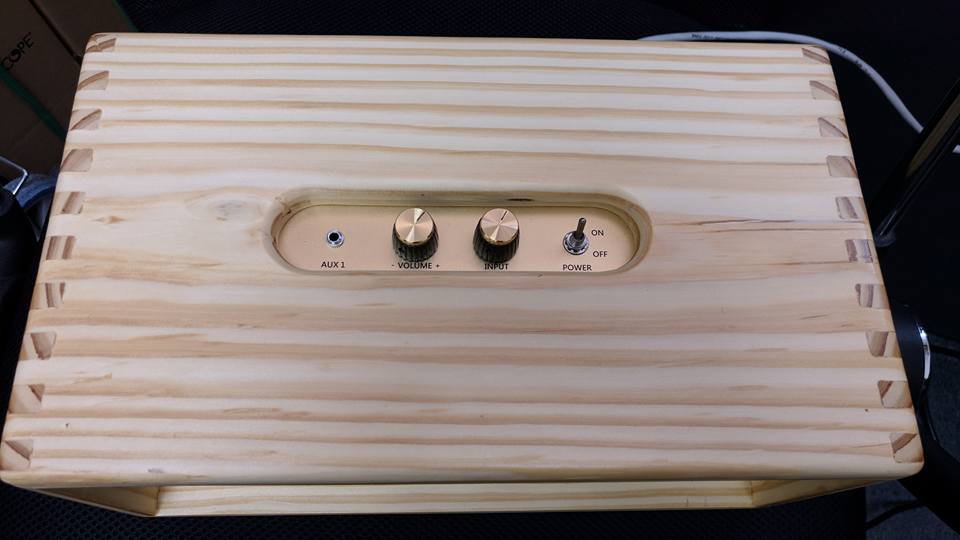

3路輸入切換
VU 表
https://youtu.be/oKBwfr3cwdI




圖片附件: 21231825_10213075456976996_3660812364252733066_n.jpg (2017-9-7 16:15, 94.97 KB) / 下載次數 29
https://h2.hkepc.com/forum/attachment.php?aid=2009788&k=e348c4153050ece04f0e8c74de57bddf&t=1781398072&sid=18kKJJLPmGs



圖片附件: 21271020_10213075456736990_3771303970157280425_n.jpg (2017-9-7 16:15, 45.42 KB) / 下載次數 27
https://h2.hkepc.com/forum/attachment.php?aid=2009789&k=c3ad2b826a02f08ad1a498c37563a2d0&t=1781398072&sid=18kKJJLPmGs



圖片附件: 21317533_10213075457217002_2256108904755238789_n.jpg (2017-9-7 16:15, 62.26 KB) / 下載次數 29
https://h2.hkepc.com/forum/attachment.php?aid=2009790&k=2eb18f2b57ba105270601f79c1ae50f7&t=1781398072&sid=18kKJJLPmGs

---

作者: edgeyim    時間: 2017-9-7 16:19

草莓D接口改晒？
有件改定自己飛線？

---

作者: reggielee31    時間: 2017-9-7 16:23

回覆 2# edgeyim

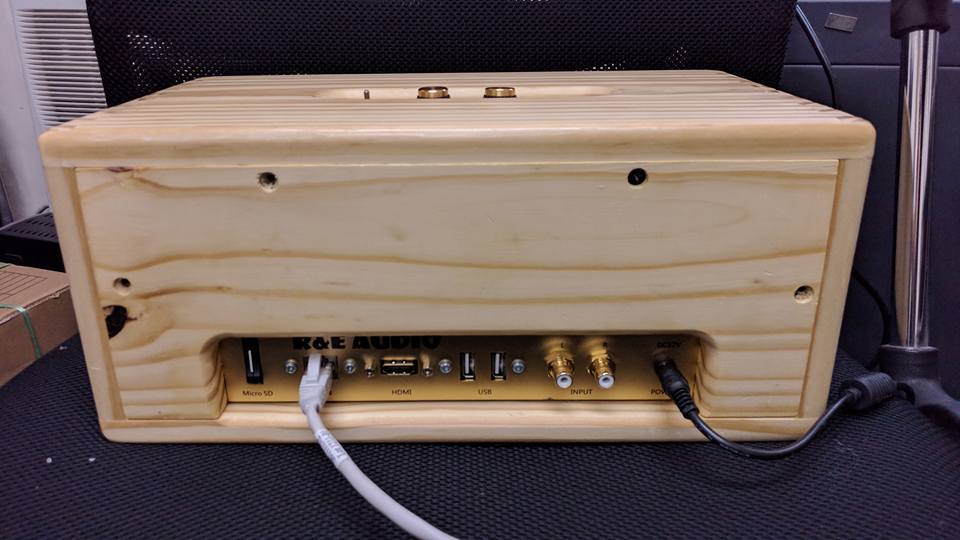

hdmi 同lan 就係淘淘買一條公母線改的
其他就自己焊

---

作者: 孤兒仔    時間: 2017-9-7 16:33

個木箱幾靚，淘定制？

---

作者: edgeyim    時間: 2017-9-7 16:34



師兄好諗頭/手工

---

作者: madox    時間: 2017-9-7 23:19

師兄好諗頭/手工 x 2
有無內籠睇吓呢?

---

作者: Joe_Black    時間: 2017-9-8 19:23

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: reggielee31    時間: 2017-9-8 23:07

回覆 6# madox
唔好意思，遲左post，因為部機已經用緊

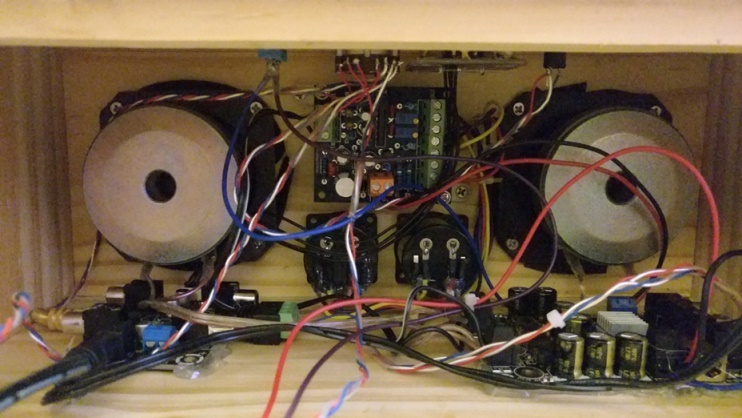

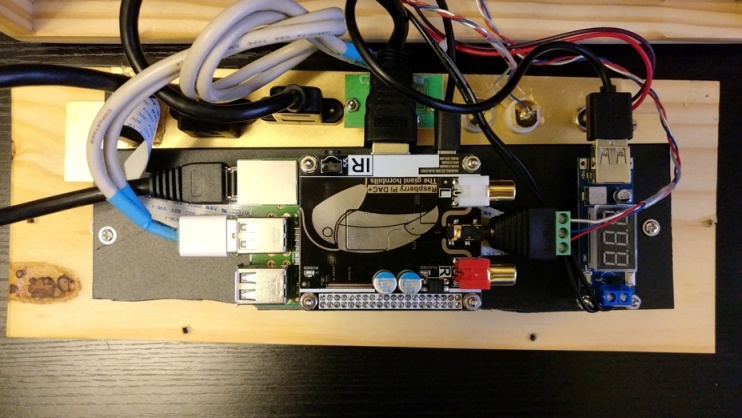

右邊係１２v轉5V

飛線比較亂，左邊係音量控制板，中間vu控制板，右邊係功放

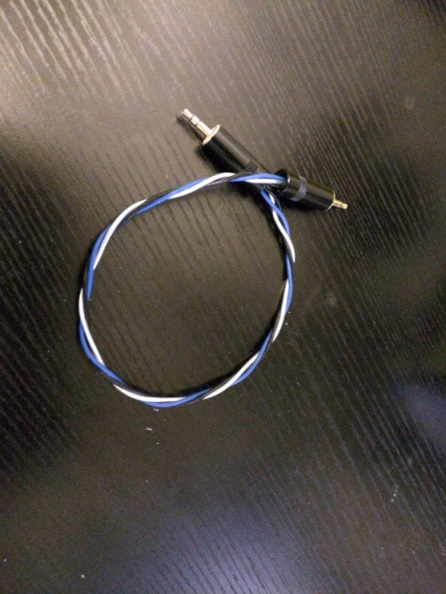

另外整多條銀線

圖片附件: IMG_20170908_224438.jpg (2017-9-8 22:58, 127.04 KB) / 下載次數 28
https://h2.hkepc.com/forum/attachment.php?aid=2010038&k=5d4e9ebd5cfce2de6750cf7081d4e318&t=1781398072&sid=18kKJJLPmGs



圖片附件: IMG_20170908_225004.jpg (2017-9-8 22:58, 103.34 KB) / 下載次數 33
https://h2.hkepc.com/forum/attachment.php?aid=2010040&k=1a5a2820bbddcd72c7cf58cd307f0a43&t=1781398072&sid=18kKJJLPmGs



圖片附件: IMG_20170908_224358.jpg (2017-9-8 22:59, 129.79 KB) / 下載次數 30
https://h2.hkepc.com/forum/attachment.php?aid=2010042&k=c35af1148c635f0ee09d943c50254112&t=1781398072&sid=18kKJJLPmGs

---

作者: HK2046    時間: 2017-9-9 02:37

淘寶木箱 搵人整個殼
EPC勁人 整咗幾錢呀好靚 ?

---

作者: madox    時間: 2017-9-9 10:48


Thanks ching

---

作者: lv123    時間: 2017-9-11 12:38

咁用什麼電容？
