作者: vtrchan    時間: 2017-7-13 20:27     標題: HP 54603B DSO NVRAM換電池

本帖最後由 vtrchan 於 2018-11-12 00:25 編輯

先謝過neofung師兄。

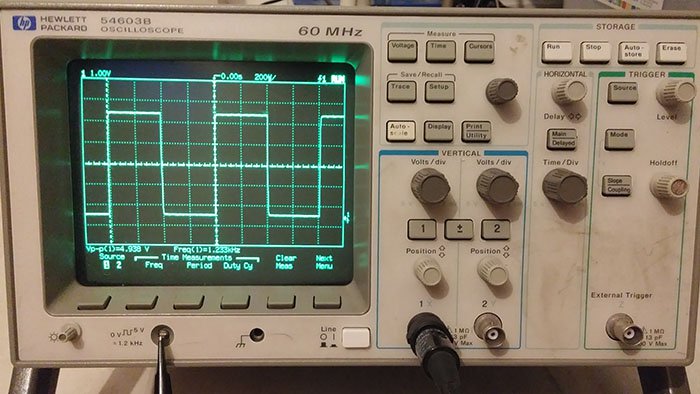

之前，用$100買左部HP 54603B DSO來玩。廿幾年歷史的機器，雖然工作正常，但都要執一執佢。D擰制反應仲好好，但有一兩個㩒制反應就差D。先拆開將所有㩒制的pad位都清潔下，清潔完，所有制都反應正常，但唯獨是「Erase」都係時得時唔得，仔細一睇發覺原來底板有一條裂痕，用錫焊返條trace，再試，攪掂！

拆開時，發覺佢係用NVRAM 的 (U70)，廿多年，粒電應該都差唔多無電。粒NVRAM會記住setting同save, 至於calibration係唔係都係儲在裡面就唔清楚啦～不過以防萬一，都係backup左先。

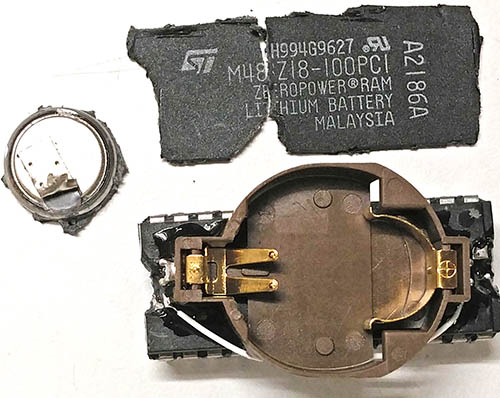

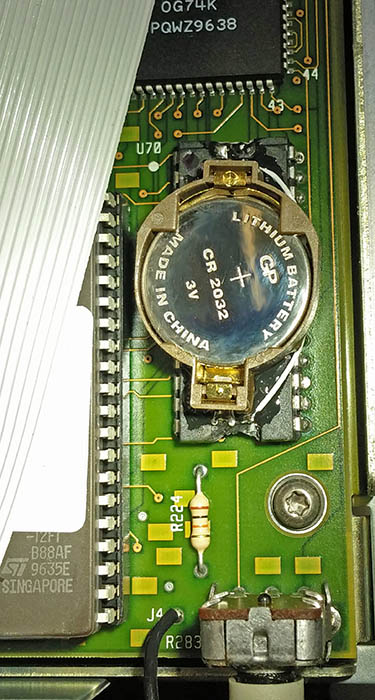

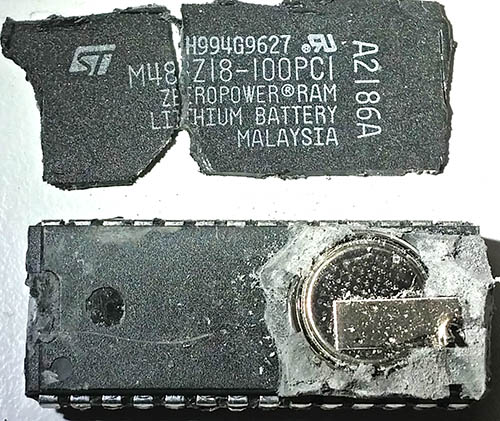

拆開粒M48Z18 NVRAM, 見到粒鋰電池，度一度，得2.88V。將舊電池拆走，換成個2032的電池座。插入電池後，將data restore返粒NVRAM, 再焊回底板。


開機測驗，一切正常！

Ref: http://bbs.pigoo.com/thread-39469-1-1.html

圖片附件: DSO.jpg (2017-7-13 20:25, 64.28 KB) / 下載次數 72
https://h2.hkepc.com/forum/attachment.php?aid=1996706&k=ee08320c2b2b0f1b80e987d23ceafedc&t=1781415435&sid=18FnAskdOia



圖片附件: 01.jpg (2017-7-13 20:26, 108.01 KB) / 下載次數 45
https://h2.hkepc.com/forum/attachment.php?aid=1996707&k=0a49f63a10c24f62da2e1be359fc9508&t=1781415435&sid=18FnAskdOia



圖片附件: 02.jpg (2017-7-13 20:26, 70.86 KB) / 下載次數 72
https://h2.hkepc.com/forum/attachment.php?aid=1996708&k=25acc8c55ac00924cf235a3a17df611c&t=1781415435&sid=18FnAskdOia



圖片附件: 03.jpg (2017-7-13 20:26, 100.53 KB) / 下載次數 52
https://h2.hkepc.com/forum/attachment.php?aid=1996712&k=367ba6c283e515d584ae8d714d6731cd&t=1781415435&sid=18FnAskdOia

---

作者: tcbyxo    時間: 2017-7-13 21:16

強強強強

---

作者: wyhui5124    時間: 2017-7-13 21:29

嗰代美國貨都興用呢D內置電池+RAM當flash用,用到冇電就bye bye,有D Tek analog 機除咗記住user setting,仲係用黎儲住D calibration data,一定要襯佢仲有電要backup data,將粒RAM加/換電池,唔係的話就要重新手動cal過喇

---

作者: rhino    時間: 2017-7-13 23:04



未有flash 之前, 用dallas nvram

---

作者: neofung    時間: 2017-7-14 03:05

似乎我同朋友果部都要換，但我肯定唔識搞，段估我朋友都唔識，可能要請師兄幫手

---

作者: vtrchan    時間: 2017-7-14 20:54

回覆 5# neofung

跟住方法做，應該唔會太難，有問題可以隨便發問。

---

作者: neofung    時間: 2017-7-14 23:22



收到, THX!

---

作者: xiao    時間: 2017-7-15 12:02

回覆 1# vtrchan


    100元 超值

---

作者: comps08    時間: 2017-7-15 12:47

回覆 5# neofung


    If you don't want to DIY, just buy the NVRAM (M48Z18-100PCI) from RS, Mouser etc,
price from RS is HK$136 each, more expensive than the scope. For convenience, add an IC socket for the NVRAM instead of directly soldering the chip on board
