作者: tere5 時間: 2017-6-15 12:04 標題: 請教想測量遙控頻率
請問如何可以測量遙控頻率?(汽車門鎖遙控)
謝!
作者: lkc8210 時間: 2017-6-15 14:35
回覆 1# tere5
拆左個遙控，睇下粒IC，再查下Datasheet
作者: xiao 時間: 2017-6-15 14:55
請問如何可以測量遙控頻率?(汽車門鎖遙控)
謝!
tere5 發表於 2017-6-15 12:04
拆來鑰匙, 看看 SAW RESONATOR 就知道
大概 310MHZ - 350MHZ 之間
作者: 鄧記 時間: 2017-6-15 15:20

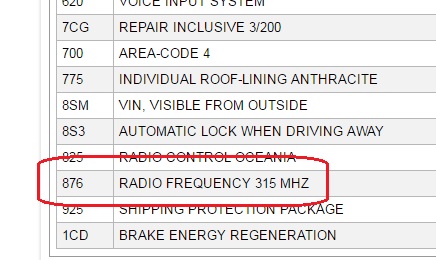

我架車規格有講。
圖片附件: 315.jpg (2017-6-15 15:20, 48.77 KB) / 下載次數 46https://h2.hkepc.com/forum/attachment.php?aid=1989937&k=b1029771542e471f24af37ca3eca8e04&t=1781481942&sid=W1zuBbmt2g
作者: tere5 時間: 2017-6-15 16:09
今晚返去拆開睇下.
Thanks ikc8210 & xiao
作者: tere5 時間: 2017-6-15 16:11
我架車規格有講。
鄧記 發表於 2017-6-15 15:20
是Manual內有寫嗎?
今晚check下.
Many Thanks,
作者: 鄧記 時間: 2017-6-15 20:26
Manual冇寫，係交車時代理印俾我嘅。 上網用架車嘅VIN可以查到呢啲資料。

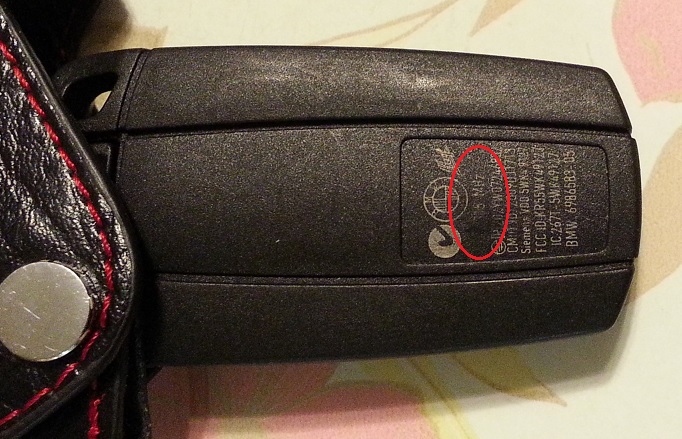

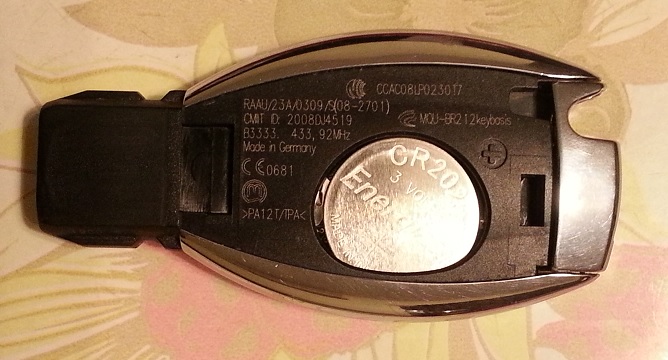

條匙都有寫:
多口問句師兄點解要測遥控频率？
圖片附件: key1.jpg (2017-6-15 20:26, 86.98 KB) / 下載次數 43https://h2.hkepc.com/forum/attachment.php?aid=1990020&k=36062baffb38cb0308613c6c583dfbee&t=1781481942&sid=W1zuBbmt2g
圖片附件: key2.jpg (2017-6-15 20:26, 137 KB) / 下載次數 41https://h2.hkepc.com/forum/attachment.php?aid=1990021&k=dc672d442ca335796ea50ccdddcfcc64&t=1781481942&sid=W1zuBbmt2g
作者: tere5 時間: 2017-6-15 21:46
Manual冇寫，係交車時代理印俾我嘅。 上網用架車嘅VIN可以查到呢啲資料。
條匙都有寫:
多口問句師兄點解 ...
鄧記 發表於 2017-6-15 20:26
C hing, 因為我唔見咗後備匙, 現在已配到chips但遙控配唔啱,
已經買咗两個唔同頻率分別是315,433都唔得.
我睇過Manual同條原裝匙都冇寫。
作者: tere5 時間: 2017-6-15 21:53
回覆 tere5
拆左個遙控，睇下粒IC，再查下Datasheet
lkc8210 發表於 2017-6-15 14:35
lkc8210兄,
請問可否指教下如何查到Datasheet?
我在網上找不到，粒ic 是OMRON 252955,542E
Thanks,
作者: tere5 時間: 2017-6-15 21:58
拆來鑰匙, 看看 SAW RESONATOR 就知道
大概 310MHZ - 350MHZ 之間
xiao 發表於 2017-6-15 14:55
xiao兄,
拆匙也看不見到有Saw Resonator,我已試過315MHz 同433MHz但都唔得。
Thanks,
作者: tere5 時間: 2017-6-15 22:33
見到匙壳有寫住
FCC 1D OUCG8D-380H-A
IC 850G-G8D380HA
作者: xiao 時間: 2017-6-15 23:21
回覆 10# tere5
看來是舊設計
開個圖片給看看裡面
通常在313左右
作者: 鄧記 時間: 2017-6-16 09:45

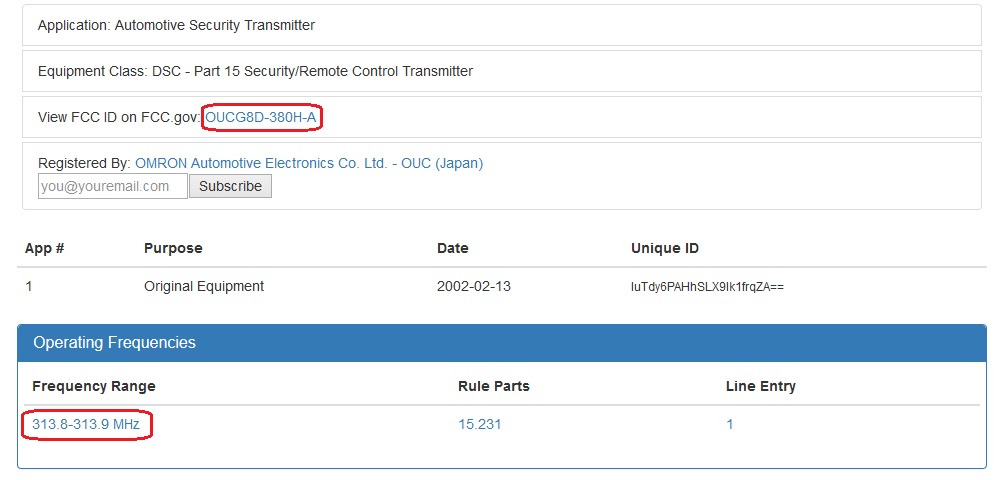

似唔似係呢個？師兄架車係唔係Honda?
圖片附件: fcc id.jpg (2017-6-16 09:45, 82.34 KB) / 下載次數 34https://h2.hkepc.com/forum/attachment.php?aid=1990114&k=371baf367d4cc8e006daebd1905103f0&t=1781481942&sid=W1zuBbmt2g
作者: tere5 時間: 2017-6-16 10:12
本帖最後由 tere5 於 2017-6-16 10:20 編輯
回覆 tere5
看來是舊設計
開個圖片給看看裡面
通常在313左右
xiao 發表於 2017-6-15 23:21

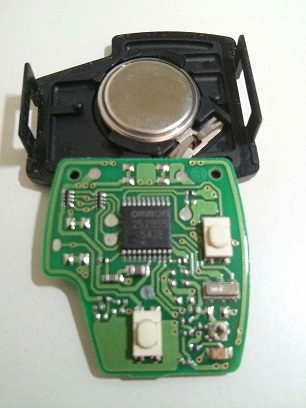

圖片附件: IMG_20170615_193930.jpg (2017-6-16 10:12, 49.65 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1990118&k=bb62f14ca2ceb00cd030f368faf5cbd4&t=1781481942&sid=W1zuBbmt2g
作者: tere5 時間: 2017-6-16 10:17
本帖最後由 tere5 於 2017-6-16 10:18 編輯
似唔似係呢個？師兄架車係唔係Honda?
鄧記 發表於 2017-6-16 09:45
師兄, 正是Honda.
我就係在淘×問過好多間也找不到313.8,
只找到在ebay us有但又不寄HK.
作者: 鄧記 時間: 2017-6-16 10:58

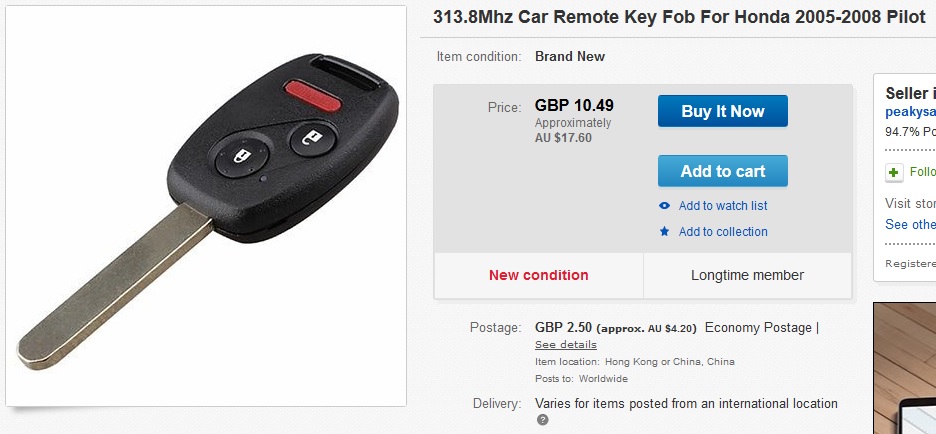

eBay揾到好多Honda 313.8嘅，呢個話post world wide，冇話唔寄香港:
圖片附件: 313.8.jpg (2017-6-16 10:58, 98.71 KB) / 下載次數 54https://h2.hkepc.com/forum/attachment.php?aid=1990120&k=93da6d8ce5602cb87dcf60f87e5eea46&t=1781481942&sid=W1zuBbmt2g
作者: tere5 時間: 2017-6-16 11:04
似唔似係呢個？師兄架車係唔係Honda?
鄧記 發表於 2017-6-16 09:45
Thank you 鄧記兄,
睇黎應該好大機會係313.8MHz,
為有再搵下边度有313.8MHz.
作者: xiao 時間: 2017-6-16 12:53
tere5 發表於 2017-6-16 10:12
有沒有 TDA5101 或 TDK5101
作者: tere5 時間: 2017-6-16 13:07
有沒有 TDA5101 或 TDK5101
xiao 發表於 2017-6-16 12:53

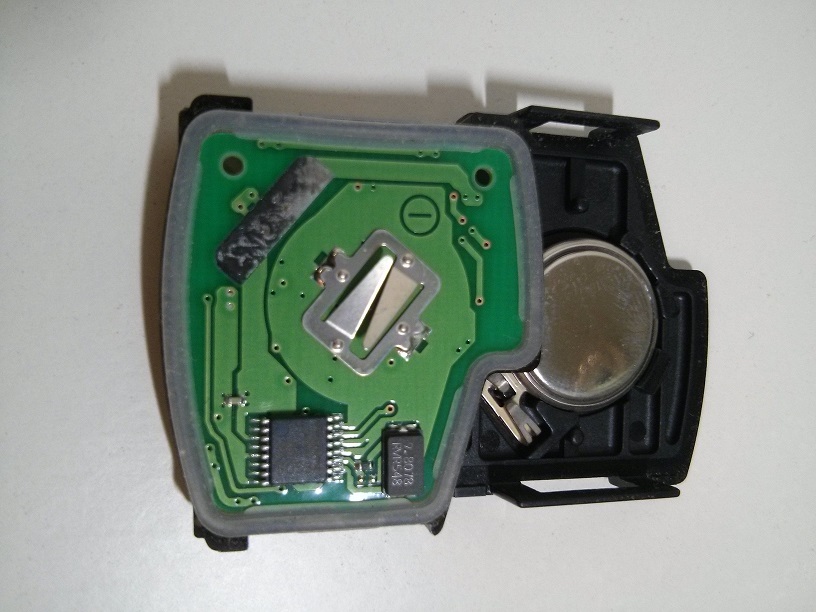

背面另有两粒
1.) 5101 D2 60534
2.) 9.8078 RVR 548
圖片附件: IMG_20170615_193753.jpg (2017-6-16 13:06, 137.64 KB) / 下載次數 54https://h2.hkepc.com/forum/attachment.php?aid=1990131&k=4c8587875486740e4dfebb6220481175&t=1781481942&sid=W1zuBbmt2g
作者: tere5 時間: 2017-6-16 13:09
eBay揾到好多Honda 313.8嘅，呢個話post world wide，冇話唔寄香港:
鄧記 發表於 2017-6-16 10:58
這是eBay UK嗎?
見到price GBP
作者: xiao 時間: 2017-6-16 16:41
本帖最後由 xiao 於 2017-6-16 16:45 編輯
背面另有两粒
1.) 5101 D2 60534
2.) 9.8078 RVR 548
tere5 發表於 2017-6-16 13:07
估計你這個已經是313.8496MHZ, 好像是XTAL x 32
看看TDK5101 datasheet, 應該是這個
pin15 接 GND, 310MHZ左右, HIGH 就再高一倍
4腳 TUNE VCO
作者: 鄧記 時間: 2017-6-16 17:36
這是eBay UK嗎?
eBay AU:
http://www.ebay.com.au/itm/313-8 ... :g:kikAAOSwzqFY9hcq
It said seller in Thailand, product from China. Doesn't say not post to HK.
作者: tere5 時間: 2017-6-16 17:52
eBay AU:
It said seller in Thailand, product from China. Doesn't say not post to HK.
鄧記 發表於 2017-6-16 17:36
OK, I will check with them.
唔該哂鄧記只!
作者: tere5 時間: 2017-6-16 17:53
估計你這個已經是313.8496MHZ, 好像是XTAL x 32
看看TDK5101 datasheet, 應該是這個
pin15 接 GND, ...
xiao 發表於 2017-6-16 16:41
唔該哂xiao兄!
作者: tere5 時間: 2017-7-3 21:08
eBay AU:
It said seller in Thailand, product from China. Doesn't say not post to HK.
鄧記 發表於 2017-6-16 17:36
終於訂到了,試埋果然係313.8mhz.
再講聲唔該晒鄧記兄同xiao兄!
作者: lau1900 時間: 2017-7-3 23:55
提示: 作者被禁止或刪除 內容自動屏蔽
作者: tere5 時間: 2017-7-4 09:36
x寶有
【进口本田313.8频率遥控芯 CRV2+1直板遥控钥匙 遥控器原厂】，
点击链接再选择浏览器打开
...
lau1900 發表於 2017-7-3 23:55
入左去但 "根據所在國法律法規或平臺政策，此項商品限制下單購買。"
作者: wyhui5124 時間: 2017-7-4 09:58
入左去但 "根據所在國法律法規或平臺政策，此項商品限制下單購買。" ...
tere5 發表於 2017-7-4 09:36

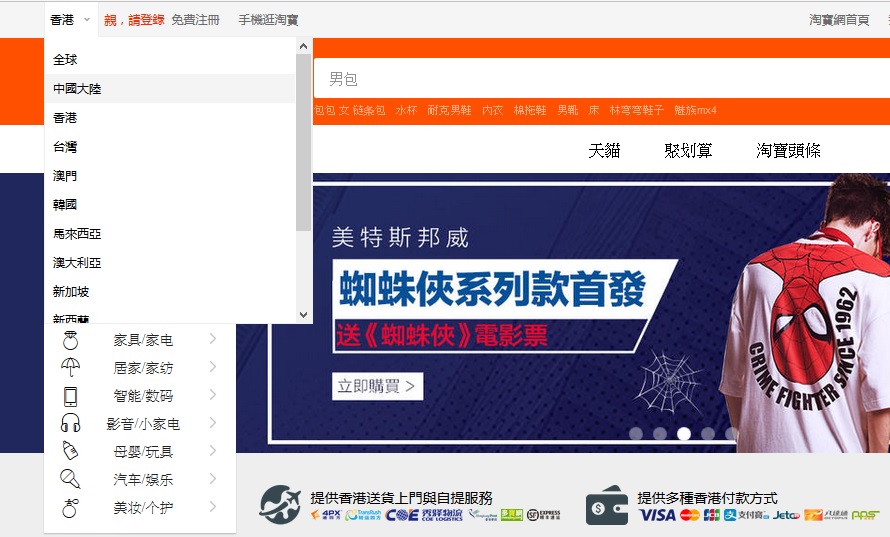

入咗香港地區(或外地)的話好多野都唔俾買,轉番地區做"中國大陸"就乜都得
圖片附件: aaa.jpg (2017-7-4 09:58, 144.13 KB) / 下載次數 28https://h2.hkepc.com/forum/attachment.php?aid=1994517&k=5d384eb1707d76deb9f505eaa8a7029b&t=1781481942&sid=W1zuBbmt2g
作者: tere5 時間: 2017-7-4 10:53
入咗香港地區(或外地)的話好多野都唔俾買,轉番地區做"中國大陸"就乜都得
...
wyhui5124 發表於 2017-7-4 09:58
Thank you Ching!
作者: lau1900 時間: 2017-7-4 12:44
提示: 作者被禁止或刪除 內容自動屏蔽
作者: tere5 時間: 2017-7-4 13:22
師兄喺咪好少買淘寶嘢？要設定地域是中國，拍了可用集運寄返香港
lau1900 發表於 2017-7-4 12:44
一年只買幾次,知道了 THX!
