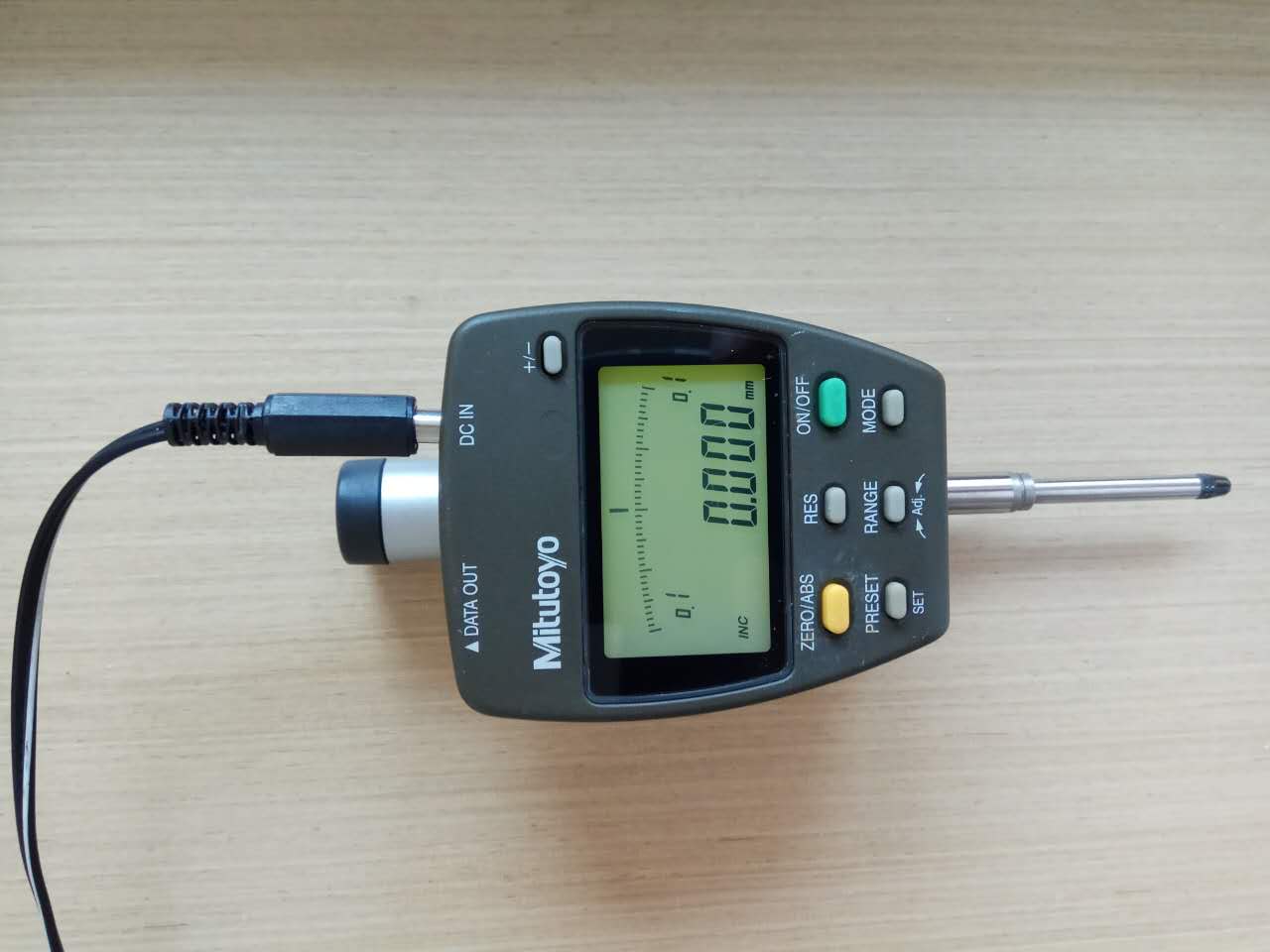

作者: FPDman 時間: 2017-4-29 18:27 標題: Mitutoyo Digimatic Indicator ID- F125 復活
早前公司搬廠時在報廢品中發現一台數字量錶，財務部說已經入了報廢賬目，可以丟棄。
這個 indicator 表面看來沒有破損，於是收留待拆之。
今日有時間再拿出來看。在電源插口輸入 9V DC 之後這個錶頭完全無反應，LCD 的背光也不亮。
背光不亮表示電源部份好可能有問題。

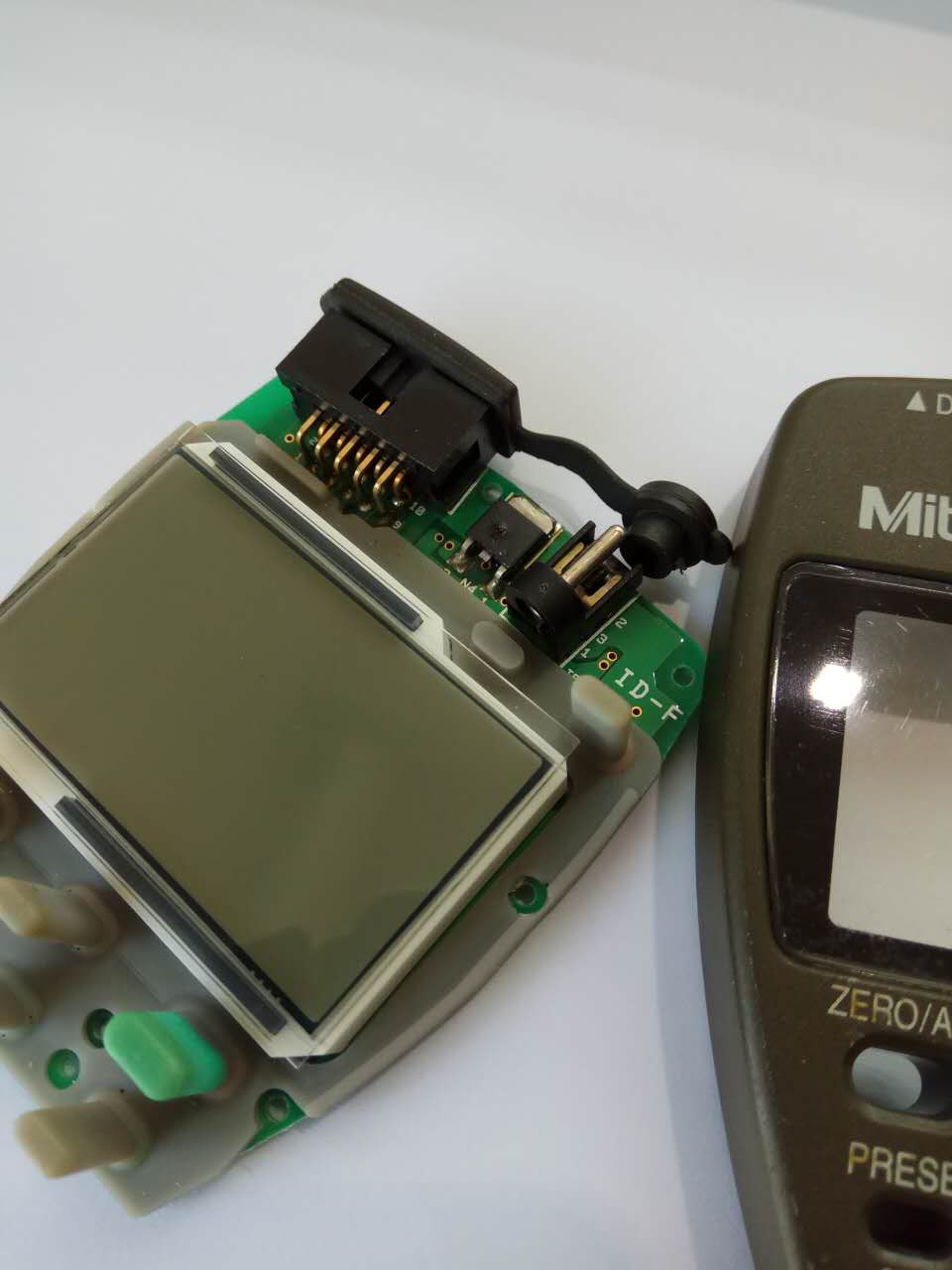

拆開面蓋後 ，發覺 7805 確有燒過的痕跡。
由於 indicator 電路應該只是用 MCU 做 ADC、LCD driving 和一些控制功能，沒消耗太大電流。7805 燒燶的原因可能只是插錯正負極或長期插著十幾廿伏電壓。
反正手頭有幾粒 AMS1117-05，試一下直接更換。

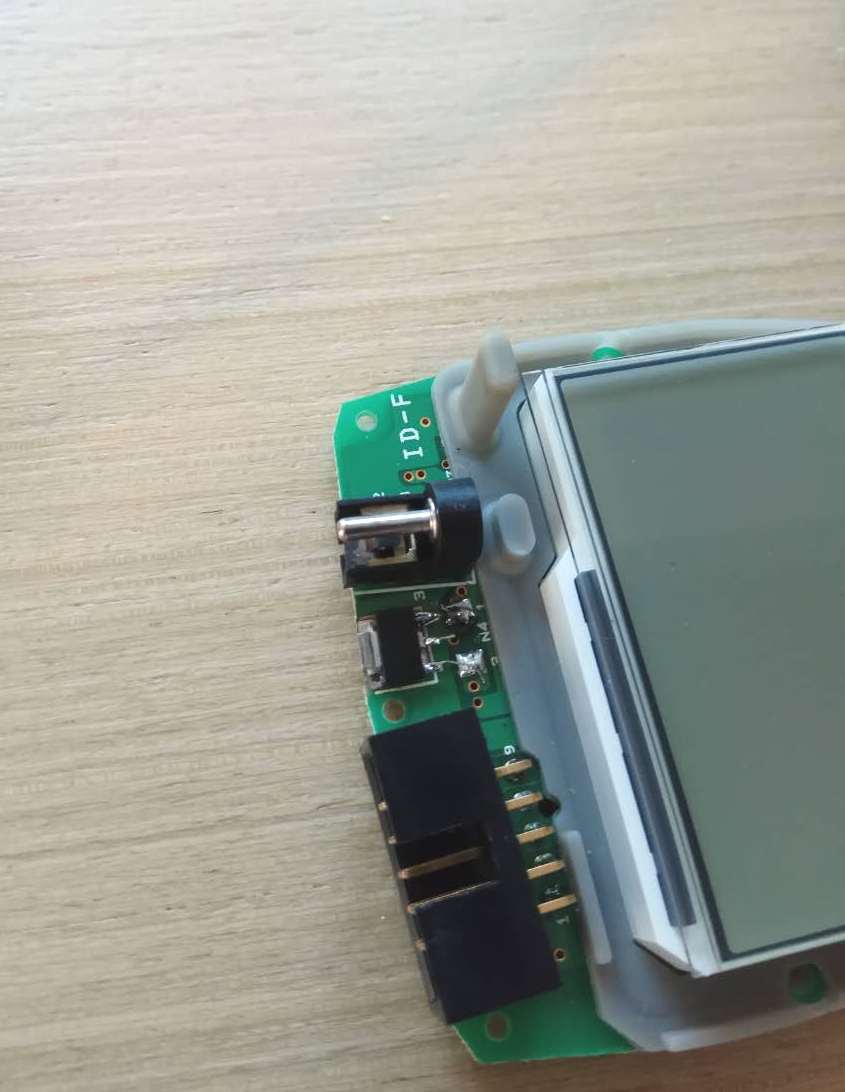

但 AMS1117 與 D2PAK 封裝的 7805 腳位不同，唯有反轉粒 AMS1117 再飛線焊接。
最後用酒精抺一下 LCD 的斑馬條、金手指位和 PCB 的按鍵位，然後重上螺絲。
試機 ...
又多一件玩具了！
圖片附件: P2a.jpg (2017-4-29 18:23, 61.21 KB) / 下載次數 106https://h2.hkepc.com/forum/attachment.php?aid=1979227&k=b8c4757af45c858aa655c6975edec10b&t=1781789727&sid=Go7RCBXJ2O
圖片附件: P3.jpg (2017-4-29 18:23, 52.96 KB) / 下載次數 113https://h2.hkepc.com/forum/attachment.php?aid=1979228&k=d9f95ad376b96a1d2039eb8b83686576&t=1781789727&sid=Go7RCBXJ2O
圖片附件: P1.jpg (2017-4-29 18:23, 50.5 KB) / 下載次數 122https://h2.hkepc.com/forum/attachment.php?aid=1979229&k=bcf137b200dcda4bb4074259208a6aae&t=1781789727&sid=Go7RCBXJ2O
作者: jwong852 時間: 2017-4-29 20:39
用SOT-223裝落去, 好樣衰 !

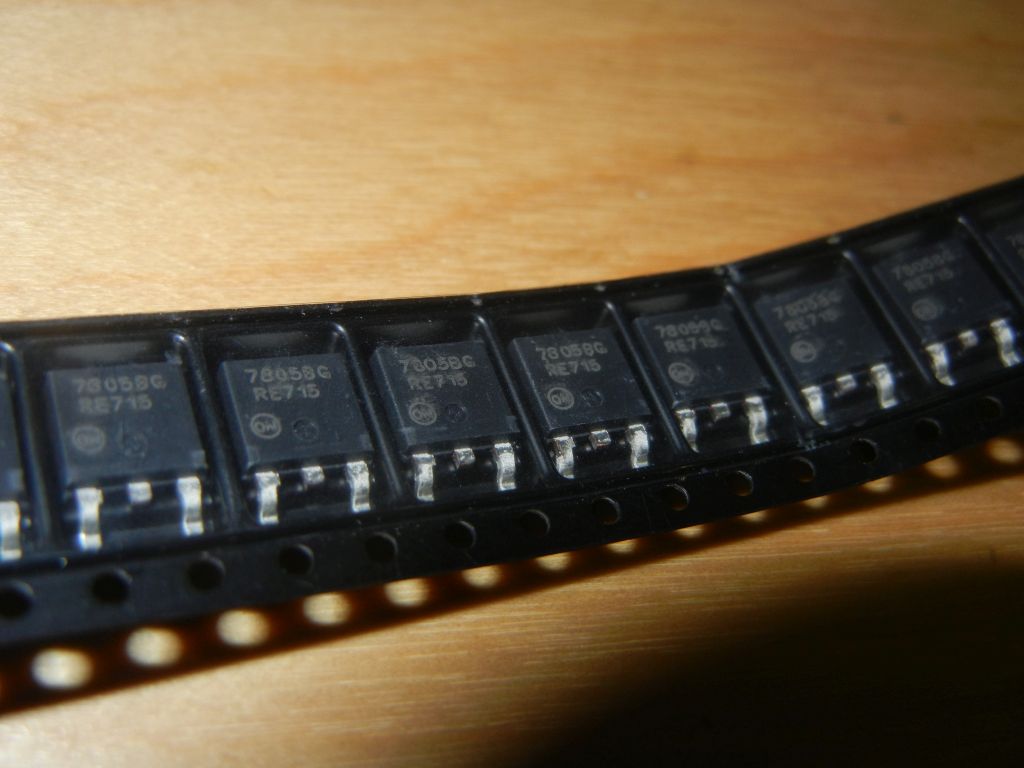

逢星期二/四中午來黃金/鴨記, 送粒ON仔原廠D2PAK 7805俾你換落去啦:
圖片附件: 7805D2PAK.jpg (2017-4-29 20:39, 126.94 KB) / 下載次數 77https://h2.hkepc.com/forum/attachment.php?aid=1979266&k=47ff00aca5ff4905a00c00e85cd93721&t=1781789727&sid=Go7RCBXJ2O
作者: FPDman 時間: 2017-4-29 21:03
回覆 2# jwong852
先感謝師兄的好意，不過我最近好少返香港。
我反而想玩這個錶頭的 data output。這裡 manual 有 output data format。
作者: vtrchan 時間: 2017-5-2 23:41
回覆 2# jwong852
下下要插火牛，用起上來咪好麻煩⋯⋯
將粒AMS1117反轉焊可能會影響散熱。
作者: FPDman 時間: 2017-5-3 09:13
回覆 4# vtrchan
(1) 設計是要插 9V DC ，也沒辦法了。而且這些錶頭是要配合夾架或者花崗石平板座，錶頭不是手持的量具，要跟火牛是有點不方便但可以理解的。
(2) 對，是存在散熱隱患。徹底解決方法還是焊回 D2PAK 封裝的 7805。或者用個「肉酸」的方法：把 7805 部份接幾條線引出錶頭外邊。
作者: vtrchan 時間: 2017-5-3 13:32
本帖最後由 vtrchan 於 2017-5-3 13:44 編輯
回覆 vtrchan
(1) 設計是要插 9V DC ，也沒辦法了。而且這些錶頭是要配合夾架或者，錶頭不是手持的量具， ...
FPDman 發表於 2017-5-3 09:13
如果用魔術貼痴粒9V電池會唔會方便D
其實，燒左果粒會唔會係78M05，唔係7805?
作者: 亞基拉 時間: 2017-5-3 18:35
如果用魔術貼痴粒9V電池會唔會方便D
其實，燒左果粒會唔會係78M05，唔係7805? ...
vtrchan 發表於 2017-5-3 13:32
咁整不如bypass7805用5V直入, 用usb义機又得尿袋又得
作者: xiao 時間: 2017-5-4 09:48
早前公司搬廠時在報廢品中發現一台數字量錶，財務部說已經入了報廢賬目，可以丟棄。
這個 indicator 表面看 ...
FPDman 發表於 2017-4-29 18:27
這個好物
作者: FPDman 時間: 2017-5-6 09:37

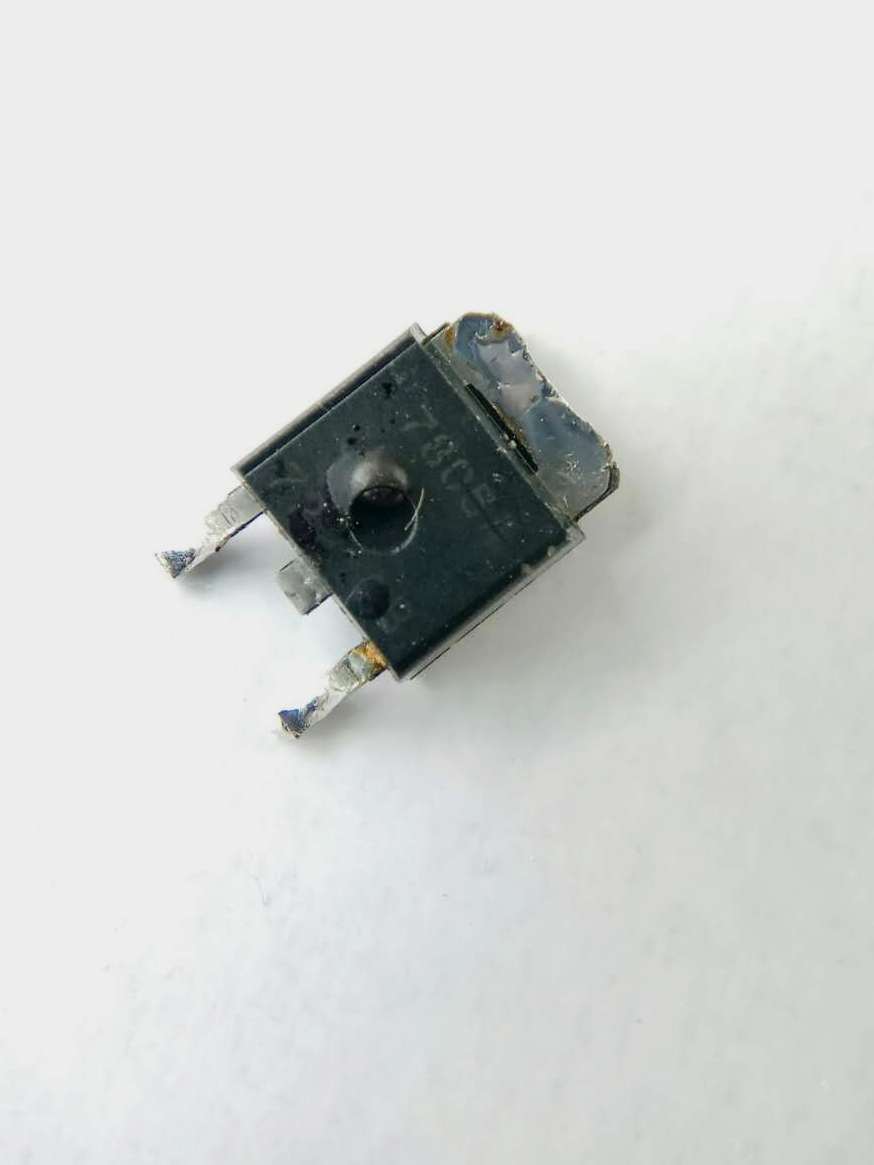

剛回港，馬上看一看拆出來的 IC。
… 是 7805 沒錯啊！
圖片附件: [7805] 7805.jpg (2017-5-6 09:36, 30.21 KB) / 下載次數 80https://h2.hkepc.com/forum/attachment.php?aid=1980696&k=70a63c3ccb1dac927346a484e7823549&t=1781789727&sid=Go7RCBXJ2O
