作者: xiao 時間: 2017-3-23 16:09 標題: MagicTV 7000D 上電開機不啟動
這台比較奇怪, 開機上電無法自行啟動, 連原廠的圖案都不顯示, 啟動電流保持在0.6A.
正常啟動時0.9A跳動, 啟動後連內置硬碟, 大約1.2-1.6A之間.
排除了電源或電解電容的可能性, 換過板上的電容, 也用電源供應器測試供電, 偶然還是出現同樣的情形.
既然無頭緒, 就退回屋主, 請他多開關電源幾次, 或者不斷電試試看.
不過這個設計並非低功耗, 待機模式整機還是0.9A左右.

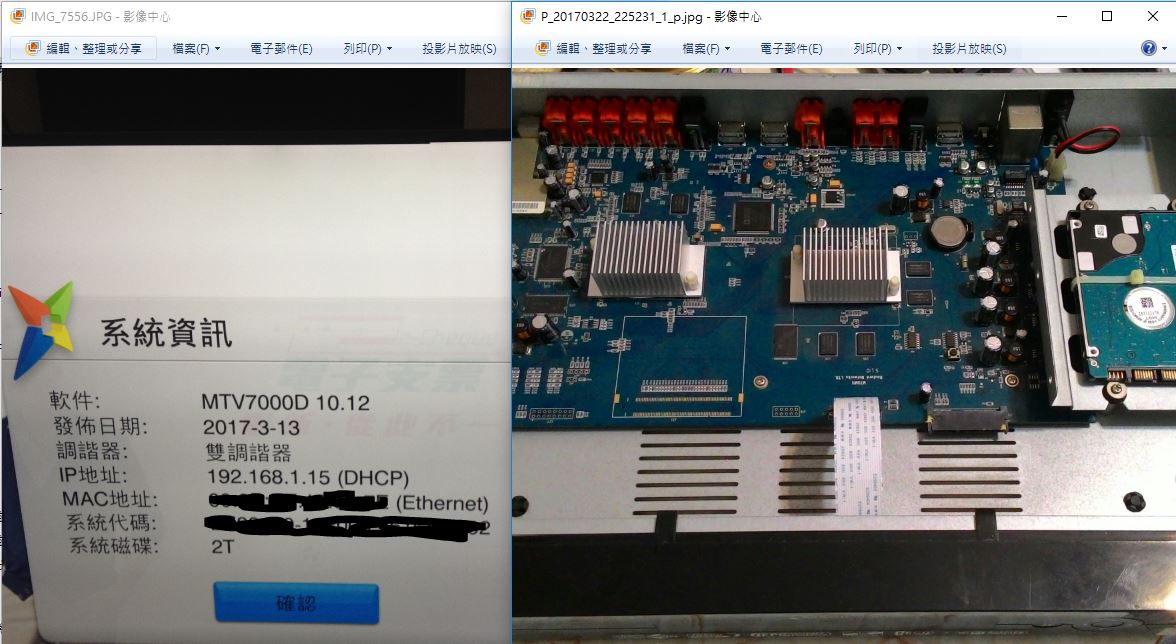

啟動成功後, 順道更新韌體, 為了保護屋主, 馬賽克了MAC等資料
圖片附件: [MTV7000D power up start failure] MTV7000D_power_up_faliure.JPG (2017-3-23 16:05, 128.03 KB) / 下載次數 146https://h2.hkepc.com/forum/attachment.php?aid=1969293&k=67c63057e33998ebc90cc387b8e01cc2&t=1781508659&sid=18qZcWzyTb
作者: vtrchan 時間: 2017-4-4 11:14
回覆 1# xiao
如果「待機模式」設定為「快速起動」的話，大部份電源都不會關閉，係會好唗電。如果想慳電D，可以設為「省電」或「全機關閉」。
開唔到機，可以試下換1.08V regulator的IC (給右邊CPU那組）。
作者: xiao 時間: 2017-4-7 12:14
回覆 2# vtrchan
好的，谢谢你提供的资讯
有机会再看看那些LDO
没有电路图，也只能用猜的试试看
作者: vtrchan 時間: 2017-4-7 22:56
回覆 3# xiao
那粒係switching，唔係LDO
作者: xiao 時間: 2017-4-8 15:24
回覆 4# vtrchan
有机会翻翻照片夹, 如果刚好有大图又清晰的话
请帮忙指点一下是那一颗
记忆里面很多个3四个脚的IC
作者: vtrchan 時間: 2017-4-11 00:02
回覆 5# xiao
係U6, 8隻腳的。
作者: fatman 時間: 2017-4-18 09:48
回覆 vtrchan
有机会翻翻照片夹, 如果刚好有大图又清晰的话
请帮忙指点一下是那一颗
记忆里面很多个3四 ...
xiao 發表於 2017-4-8 15:24
Ching, 我都有相同問題，要關機一段時間，再開幾次先至得,請問你解決左未。
之前返去廠整，佢話cpu壞，無得整！
via HKEPC Reader for Android
作者: xiao 時間: 2017-4-19 08:28
回覆 7# fatman
機器是別人的. 沒有在手邊, 有機會再看看
按照樓上提示, 返過照片, 可惜沒拍到 U6, 所以還是不確定 U6 的位置
如果你有機器, 不妨拍個照片, 看看U6是什麼
作者: fatman 時間: 2017-4-20 10:06
本帖最後由 fatman 於 2017-4-20 10:14 編輯
回覆 xiao
係U6, 8隻腳的。
vtrchan 發表於 2017-4-11 00:02
Ching, 我個粒U6好似有躂野，但係邊到可以買粒換？
同埋粒U4駛唔駛攪？
作者: fatman 時間: 2017-4-20 10:11
本帖最後由 fatman 於 2017-4-20 10:13 編輯
回覆 fatman
機器是別人的. 沒有在手邊, 有機會再看看
按照樓上提示, 返過照片, 可惜沒拍到 U6, 所 ...
xiao 發表於 2017-4-19 08:28

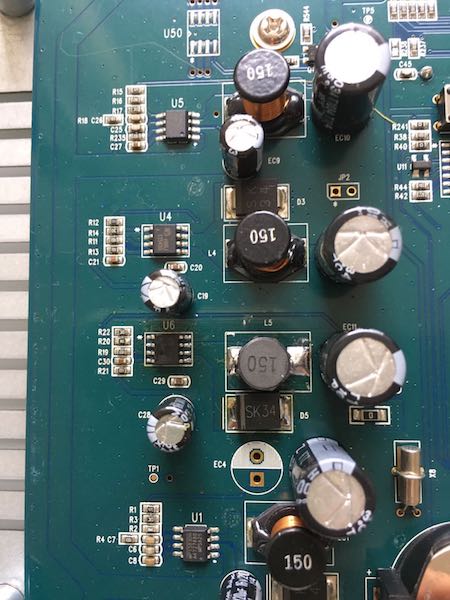

U6 係個harddisk下面

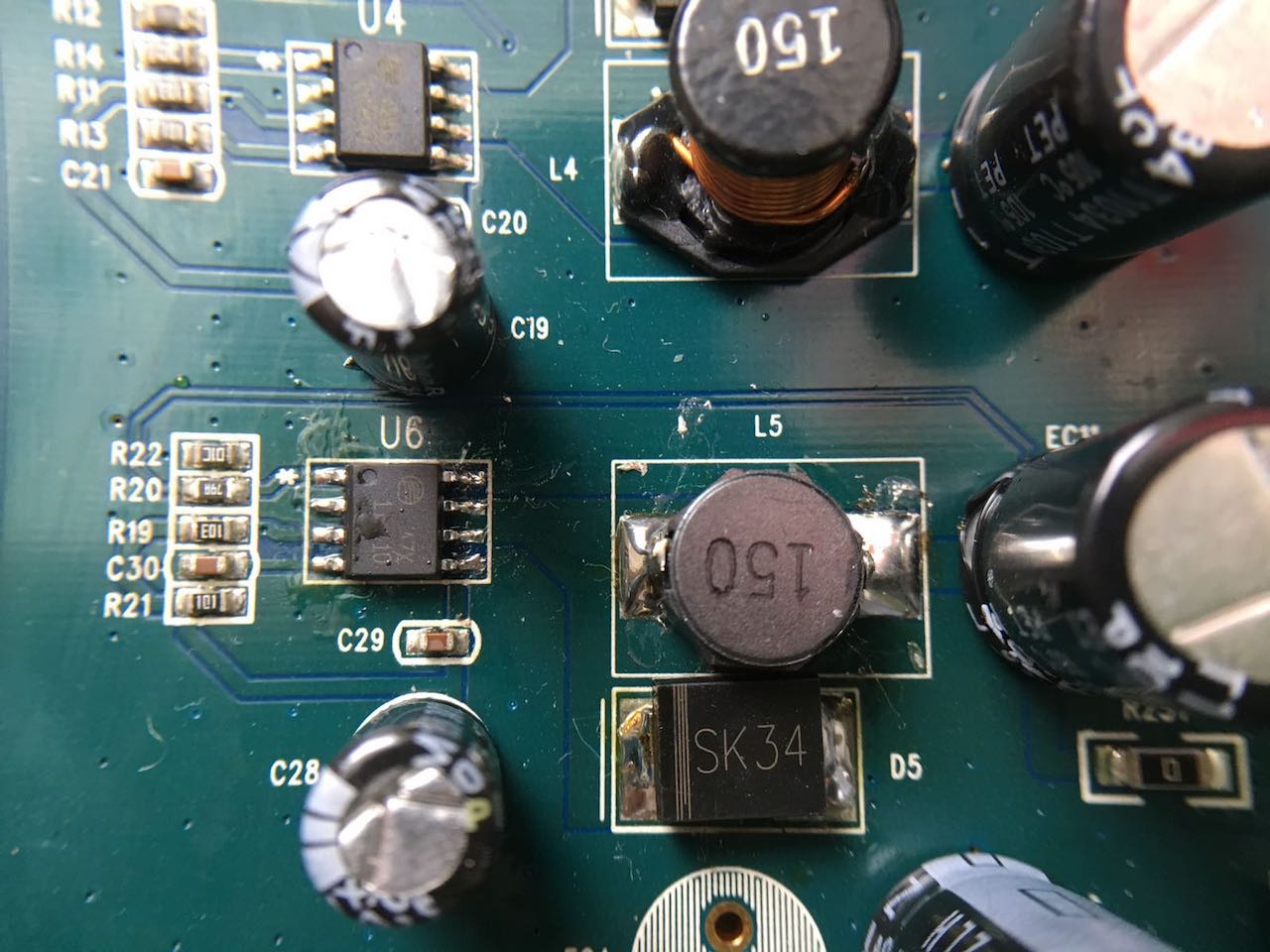

圖片附件: [U6] u6.jpg (2017-4-20 10:09, 146.44 KB) / 下載次數 130https://h2.hkepc.com/forum/attachment.php?aid=1976792&k=7da93a480aaeb88666b85323666bccf9&t=1781508659&sid=18qZcWzyTb

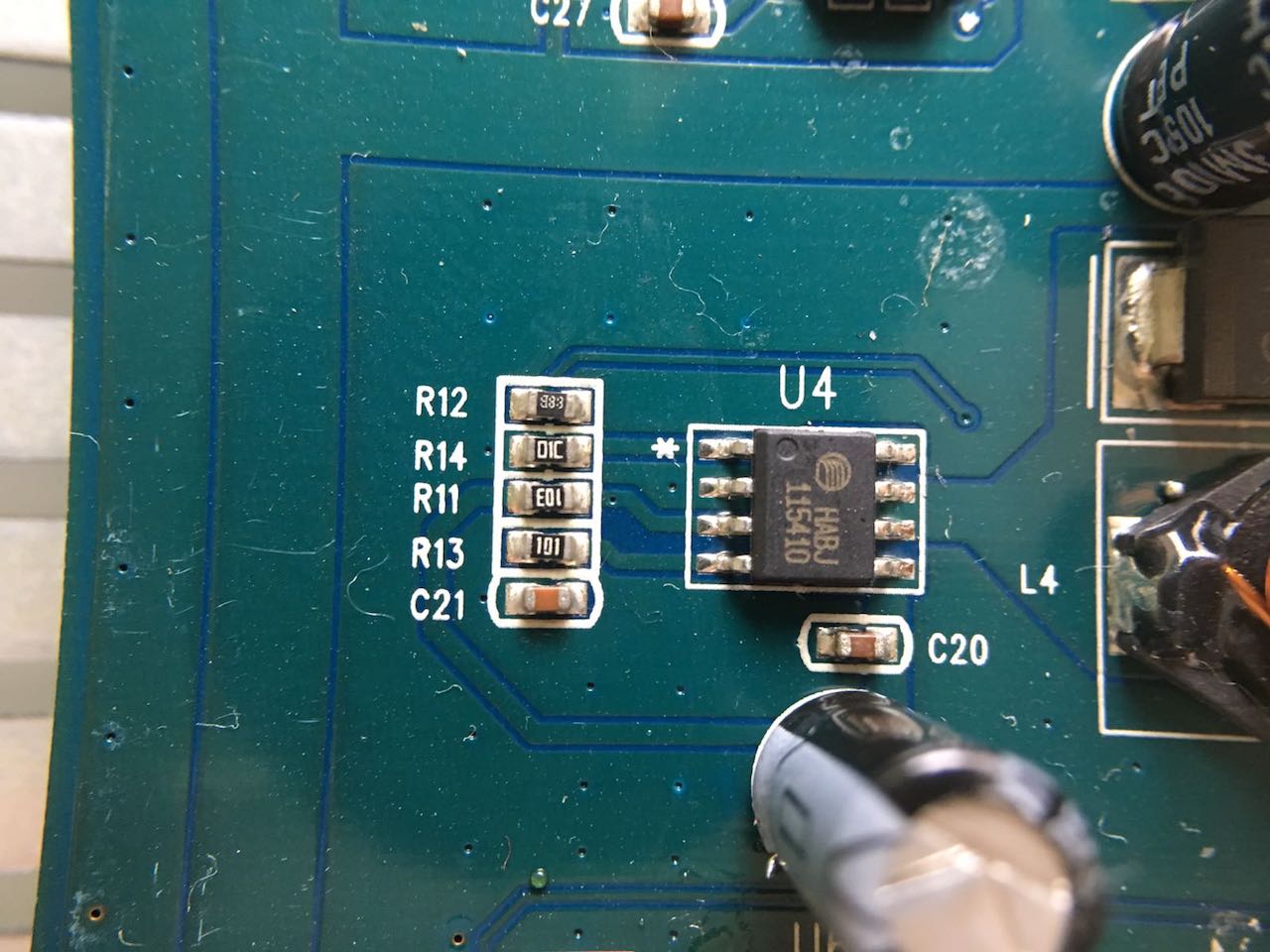

圖片附件: [U4] U4.jpg (2017-4-20 10:09, 142.7 KB) / 下載次數 135https://h2.hkepc.com/forum/attachment.php?aid=1976793&k=57b9e0807428a7fc98523f9eba0f12c5&t=1781508659&sid=18qZcWzyTb

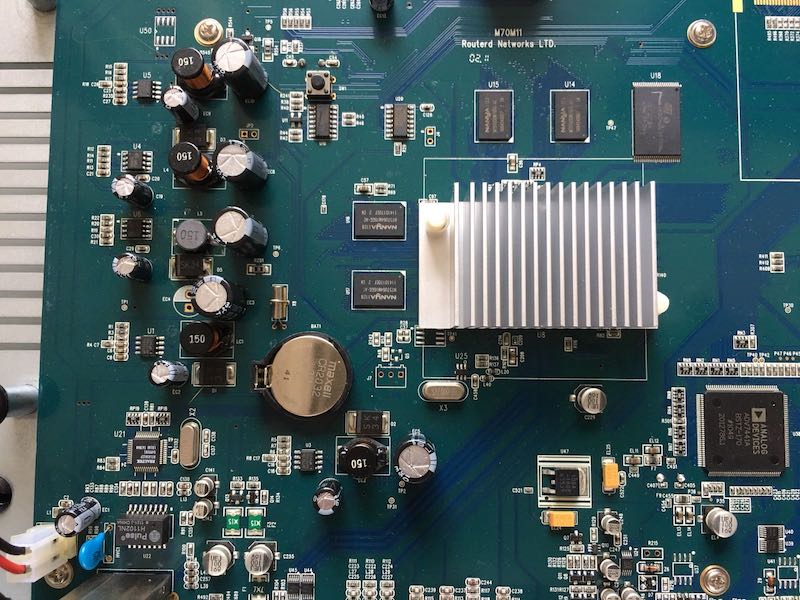

圖片附件: [U6位置-2] 2.jpg (2017-4-20 10:09, 55.44 KB) / 下載次數 146https://h2.hkepc.com/forum/attachment.php?aid=1976794&k=ae81578b7a0375ee2b2df8d5b580cd3c&t=1781508659&sid=18qZcWzyTb
圖片附件: [U6位置-1] 1.jpg (2017-4-20 10:09, 108.45 KB) / 下載次數 139https://h2.hkepc.com/forum/attachment.php?aid=1976795&k=bc25867f9ae7039dcb3f68c4dbdf8d56&t=1781508659&sid=18qZcWzyTb
作者: xiao 時間: 2017-4-20 10:24
本帖最後由 xiao 於 2017-4-20 10:38 編輯
回覆 10# fatman

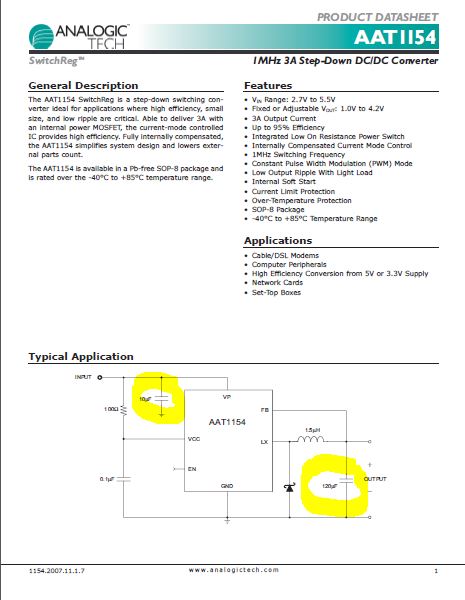

AAT115410, 1.0V 3A
換兩顆電容先看看
有條件又願意試, 就盲換全部電容
另外外置的電源也要換兩個輸出的電容
圖片附件: [115410] AAT115410.JPG (2017-4-20 10:24, 47.76 KB) / 下載次數 110https://h2.hkepc.com/forum/attachment.php?aid=1976802&k=0696e9517e83301a7550d7d51390f329&t=1781508659&sid=18qZcWzyTb

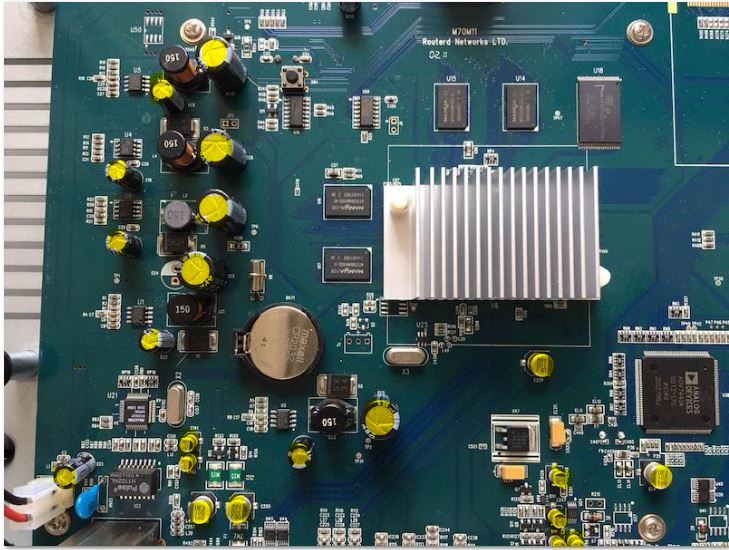

圖片附件: [115410] MTV7000D_FULL.JPG (2017-4-20 10:37, 100.11 KB) / 下載次數 83https://h2.hkepc.com/forum/attachment.php?aid=1976809&k=f3f3db97e77dc35d0d0114459315a065&t=1781508659&sid=18qZcWzyTb
作者: fatman 時間: 2017-4-20 18:42
回覆 fatman
AAT115410, 1.0V 3A
換兩顆電容先看看
有條件又願意試, 就盲換全部電容
另外外置 ...
xiao 發表於 2017-4-20 10:24
謝謝，要找朋友幫我焊!
作者: vtrchan 時間: 2017-4-20 23:47
回覆 10# fatman
點解粒U6好似被人焊過咁嘅？
作者: fatman 時間: 2017-4-21 00:01
回覆 fatman
點解粒U6好似被人焊過咁嘅？
vtrchan 發表於 2017-4-20 23:47
第一次有呢個問題，我返左去magictv,佢話幫我整左，唔知佢地個時係唔係幫我換左粒U6.
過左成年，第二次又有同一問題，再返去整，佢就話CPU壞左，整唔到！
via HKEPC Ionic Reader v1.6.0 - iPhone
作者: vtrchan 時間: 2017-4-21 00:06
第一次有呢個問題，我返左去magictv,佢話幫我整左，唔知佢地個時係唔係幫我換左粒U6.
過左成 ...
fatman 發表於 2017-4-21 00:01
咁就似啦～ 應該係佢哋整過的痕跡。第二次會唔會係因為過左保養呀？
如果唔介意花錢買零件的話，可以再試下。
作者: fatman 時間: 2017-4-21 00:26
咁就似啦～ 應該係佢哋整過的痕跡。第二次會唔會係因為過左保養呀？
如果唔介意花錢買零件的話，可以再試 ...
vtrchan 發表於 2017-4-21 00:06
其實第一次都過左保，佢都無收我錢！
除左U6，其他是否要換？電容要唔要攪？
唔該Ching!!
作者: vtrchan 時間: 2017-4-21 00:46
其實第一次都過左保，佢都無收我錢！
除左U6，其他是否要換？電容要唔要攪？
唔該Ching!! ...
fatman 發表於 2017-4-21 00:26
佢D電容係麻麻地，如果有ESR錶可以check下先，唔一定要換。
我建議唔好換住，唔得先換。如果換，就要小心，如果整爛左個via就無得救⋯⋯
作者: xiao 時間: 2017-4-21 09:01
回覆 12# fatman
之前有用示波器看過各路電源的紋波
但並沒有發現特別的問題, 所以才把電容全換
結果還是偶然故障
作者: fatman 時間: 2017-4-28 01:45
佢D電容係麻麻地，如果有ESR錶可以check下先，唔一定要換。
我建議唔好換住，唔得先換。如果換，就要小心 ...
vtrchan 發表於 2017-4-21 00:46
換左粒U6, 而家直情boot 唔起，個panel停左係"Magic TV", HDMI無任何output!
唔知係唔係換粒U6整死左！！
via HKEPC Ionic Reader v1.6.0 - iPhone
作者: xiao 時間: 2017-4-28 15:08
換左粒U6, 而家直情boot 唔起，個panel停左係"Magic TV", HDMI無任何output!
唔知係唔係換粒U6整死 ...
fatman 發表於 2017-4-28 01:45
有magic tv logo 表示已經啟動
只是其他電源供應還有問題
如果不起動的話是看不到logo的
請問u6哪裏買的
作者: go2oversea 時間: 2017-4-28 16:55
即係衰咗?
換個個是否師傅來傢？upload 張相睇睇
作者: go2oversea 時間: 2017-4-28 16:57
回覆 20# xiao
桃佬無嗎？
作者: fatman 時間: 2017-4-28 16:58
有magic tv logo 表示已經啟動
只是其他電源供應還有問題
如果不起動的話是看不到logo的
請問u6哪裏買的 ...
xiao 發表於 2017-4-28 15:08
電視黑晒，祗係panel magictv 個字
U6 都係淘老買返嚟
via HKEPC Ionic Reader v1.6.0 - iPhone
作者: fatman 時間: 2017-4-28 16:59
即係衰咗?
換個個是否師傅來傢？upload 張相睇睇
go2oversea 發表於 2017-4-28 16:55
唔係師父，係個friend,佢識焊野
今晚返到屋企影幅相
via HKEPC Ionic Reader v1.6.0 - iPhone
作者: vtrchan 時間: 2017-4-29 09:14
換左粒U6, 而家直情boot 唔起，個panel停左係"Magic TV", HDMI無任何output!
唔知係唔係換粒U6整死 ...
fatman 發表於 2017-4-28 01:45
可能係IC問題或者手工問題。
你可以check下input及output有無電壓，input是大約5V，output有大約1.07V。
作者: fatman 時間: 2017-4-29 14:00
可能係IC問題或者手工問題。
你可以check下input及output有無電壓，input是大約5V，output有大約1.07V。 ...
vtrchan 發表於 2017-4-29 09:14
我度過粒U6, Vp同Vcc 腳，是大概5v. 另外Lx 腳是有成2.1v. 但我度過U4個粒，Lx腳都係2.1v.
再用送大鏡睇過，粒U6應該焊係無問題
作者: vtrchan 時間: 2017-4-29 14:07
我度過粒U6, Vp同Vcc 腳，是大概5v. 另外Lx 腳是有成2.1v. 但我度過U4個粒，Lx腳都係2.1v.
再用送大鏡睇 ...
fatman 發表於 2017-4-29 14:00
output應該度FB隻腳
作者: fatman 時間: 2017-4-29 14:14
output應該度FB隻腳
vtrchan 發表於 2017-4-29 14:07
度返粒U6 FB, 有成2.5V，U4係正常，1.07V係唔係粒野死左
唔知會唔會令其他野都死埋！！！
作者: vtrchan 時間: 2017-4-29 14:27
度返粒U6 FB, 有成2.5V，U4係正常，1.07V
係唔係粒野死左
唔知會唔會令其他野都死埋！！！ ...
fatman 發表於 2017-4-29 14:14
2.5V？！
師兄～小心燒左粒CPU⋯⋯
作者: fatman 時間: 2017-4-29 14:36
2.5V？！
師兄～小心燒左粒CPU⋯⋯
vtrchan 發表於 2017-4-29 14:27
大鑊，唔怪得有粒cpu 好熱，都唔知點解有成甘高V, 我仲有3粒，唔知有無問題！
via HKEPC Ionic Reader v1.6.0 - iPhone
作者: tomchen 時間: 2017-4-29 21:38
點解隻 FB 腳仲高壓過隻 LX 腳
作者: fatman 時間: 2017-4-30 16:32
2.5V？！
師兄～小心燒左粒CPU⋯⋯
vtrchan 發表於 2017-4-29 14:27
再搵個friend換粒U6, 今次output 真係得1v, 而家可以正常開機！！
嘗試power off/on幾次，都可以開到機，而家set左時間制，每日power on/off，睇下有無問題！！
另外，搵左把notebook 風扇吹住部機！
唔該ching你的建議!!
作者: vtrchan 時間: 2017-4-30 17:23
回覆 32# fatman
恭喜
作者: go2oversea 時間: 2017-4-30 17:40
回覆 32# fatman
恭喜
加粒 heat shink 可能已得
Btw, 有無其他 ic 可取代呢粒嘢，咁易壞嘅
作者: xiao 時間: 2017-5-1 23:22
電視黑晒，祗係panel magictv 個字
U6 都係淘老買返嚟
via HKEPC Ionic Reader v1.6.0 - iPhone ...
fatman 發表於 2017-4-28 16:58
請問可否提供採買的連結
不行公開的話請私訊也可
作者: xiao 時間: 2017-5-1 23:23
再搵個friend換粒U6, 今次output 真係得1v, 而家可以正常開機！！
嘗試power off/on幾次，都可 ...
fatman 發表於 2017-4-30 16:32
厲害厲害
為環保盡力
作者: go2oversea 時間: 2017-5-1 23:34
請問可否提供採買的連結
不行公開的話請私訊也可
xiao 發表於 2017-5-1 23:22
我想搭順風車，順便得嘛 唔該
作者: fatman 時間: 2017-5-2 00:33
已PM各位ching...
已用2日，試過schedule power on/off, 仍然無問題
作者: fatman 時間: 2017-5-2 00:33
厲害厲害
為環保盡力
xiao 發表於 2017-5-1 23:23
都係唔該甘多位ching的建議！！！
作者: fatman 時間: 2017-6-18 16:10
呢輪部7000D有時自動reboot, 已經upgrade左最新beta firmware, harddisk, 連12V火牛都換過，都係一樣會reboot. 有時睇睇下或錄影緊，就會reboot。
大概一星期有幾次。
有無建議點解決？
作者: jonline 時間: 2020-9-21 08:19
我想搭順風車，順便得嘛 唔該
go2oversea 發表於 2017-5-1 23:34
師兄，可以提供U6的購買連結或型號嗎？
我部7000都係著機停係magictv logo黑畫面無反應。
麻煩晒！
作者: Joe_Black 時間: 2020-9-21 09:03
提示: 作者被禁止或刪除 內容自動屏蔽
作者: xiao 時間: 2020-9-21 09:17
師兄，可以提供U6的購買連結或型號嗎？
我部7000都係著機停係magictv logo黑畫面無反應。
麻煩晒！ ...
jonline 發表於 2020-9-21 08:19
先拆了HD, 換個新的電源再試試看, 12V 那路負載過高, 其他電源通路也會被瞬間拉低, 故障表現也很奇怪.
作者: jonline 時間: 2020-9-21 10:02
Joe_Black 發表於 2020-9-21 09:03
感謝師兄
作者: jonline 時間: 2020-9-21 10:03
先拆了HD, 換個新的電源再試試看, 12V 那路負載過高, 其他電源通路也會被瞬間拉低, 故障表現也很奇 ...
xiao 發表於 2020-9-21 09:17
已換過了, 結果一樣, 所以想試下換埋粒U6試
作者: carlau 時間: 2020-9-21 10:37
已換過了, 結果一樣, 所以想試下換埋粒U6試
jonline 發表於 2020-9-21 10:03
U6 我還有，但要揾揾先，你如有須要可以PM我
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: xiao 時間: 2020-9-21 10:59
回覆 45# jonline
底板背面有顆記得好像是stc的mcu 找一下那顆reset 腳 串個100歐姆的電阻對地短接一下會不會正常啟動?
作者: raymondchan338 時間: 2020-9-21 12:59
我有部7000D mini。又係無output，Panel出"Magic TV＂。個版本己經改咗唔係用上面粒IC。有無師兄整過7000D mini?
via HKEPC Reader for Android
作者: jonline 時間: 2020-9-21 14:08
U6 我還有，但要揾揾先，你如有須要可以PM我
via HKEPC IR Pro 3.6.1 - Android(3.3.1) ...
carlau 發表於 2020-9-21 10:37
已落左ORDER買了, 不用了, 謝謝!
作者: jonline 時間: 2020-9-21 14:09
回覆 jonline
底板背面有顆記得好像是stc的mcu 找一下那顆reset 腳 串個100歐姆的電阻對地短接一下 ...
xiao 發表於 2020-9-21 10:59
試下先
作者: jonline 時間: 2020-9-25 21:01
好開心，換左粒U6整返好啦！
作者: jonline 時間: 2020-9-25 21:04
但有另一個問題，因為壞左部7000，我上星期買左部9100，依家整返好，多左一部MagicTV
作者: ken2004 時間: 2021-4-26 17:27
AAT1154 工作電壓要求2.7V 或以上，剛修理一部都是1.1V 變了2.4.V，原因是起動時AAT1154 供電不足，改善了AAT1154 供電解決。
