作者: 綠袖子 時間: 2017-2-10 16:09 標題: 請教整LED燈電路
各位師兄你地好，小弟有個小小的Project想趕工整，但係小弟本身無電子底，雖然識得簡單焊下野但實在唔識得點樣設計電路，所以想各位師兄可以獻計幫幫小弟。
小弟其實已經整到以下呢個product出黎。
http://www.thingiverse.com/thing:1188083
但係因為我覺得唔夠光，所以我想再升級少少，首先我想問下：
我點先整到可以用一個微動掣按一下開按一下關？
如果更進一步，做按一下開，按一下暗D再按一下關又要點整？
另外本身佢用5mm的LED燈，如果我轉做圖下呢種3W 2.2V-3.6V LED chip，我係電方面駛唔駛升級？用一粒CR2032夠唔夠力推？
唔該晒咁多位師兄幫手！
作者: jamesting 時間: 2017-2-10 16:26
回覆 1# 綠袖子
最簡單快捷方法
https://world.taobao.com/item/15 ... 4.0.0.oPLJkg#detail
買回來
拆，只要內部電路
裝到你的裝置
完 成
作者: 綠袖子 時間: 2017-2-10 16:34
回覆 2# jamesting
如果唔用拆既方式，用買零件既方式有無得搞？
P.S.麵包板已買
作者: eeek 時間: 2017-2-10 16:48
回覆 1# 綠袖子
CR2032 絕對唔夠力推 3W LED. AA電推都會好快冇電, 諗充電啦.
作者: jamesting 時間: 2017-2-10 17:02
回覆 3# 綠袖子
用3W LED 的話，唔計 散熱，供電都係一個問題
作者: ckshum 時間: 2017-2-10 17:04
樓主唔好咁多"如果"喇！睇你問嘅問題，就知你電子知識接近0。不如直接講你想要乜，睇吓有無人幫你手啦！
補充：3W LED一般要用恆流電路，較容易做法是用兩粒鋰電降壓加恆流。簡單光暗兩個光度調光可用機械式選擇制改變電流取樣電阻的阻值。再多不同光度或效果或者要用MCU控制。
作者: 綠袖子 時間: 2017-2-10 17:46
回覆 6# ckshum
無錯，我既電子知識係0，我仲停留係小學用電心玩燈膽果個年代。
其實我係想做到最簡單的電路，但實在唔知買咩料，畫出黎既話只係咁：
只不過我唔想用一般既左右開關，我想用微動做到按一下就開，按一下暗D然後按多下就關，或者用可變電容開關做到由亮擰到關，不過我唔知點先做到呢D效果，我去過搵果D按下掣或者微動，都只係按下通電，無我唔識點樣整到按一下著按一下關。
圖片附件: circuit.jpg (2017-2-10 17:43, 6.44 KB) / 下載次數 65https://h2.hkepc.com/forum/attachment.php?aid=1959089&k=1773e6efaf032378603437f548c5db62&t=1781493660&sid=4sHqTYbLbM
作者: 綠袖子 時間: 2017-2-10 17:47
回覆 4# eeek
咁唔諗果D 3W LED，一般用果D 5mm LED本身都夠既，只不過唔知點整先夠亮度同均勻。
作者: eeek 時間: 2017-2-10 18:20
回覆 8# 綠袖子
5mm LED 都有分普通亮度同 super/ultra bright (留意以下 photo下面嘅 description):
http://weclonline.com/tchi/produ ... 2&display=photo
"普通亮度" 指電器紅/綠指示燈嗰 D.
5mm super/ultra bright 嘅 LED 都要用 20mA推; White LED 要~3V, Green/Red 要 2~2.3V. CR2032 都未必頂得好耐.
FYI, "按一下著按一下關" circuit:
http://electronics.stackexchange ... ch-control-a-toggle
作者: 綠袖子 時間: 2017-2-11 00:17
回覆 9# eeek
抱歉，我都係睇唔明，我諗我都係做返傳統開關先。
另外我想問下，如果我想用兩粒CR2032推3粒LED，咁樣電池同LED應該用串聯定並聯？
作者: eeek 時間: 2017-2-12 10:01
回覆 10# 綠袖子
咁 D LED 係咩顏色呢? 唔同顏色嘅 forward voltage 都有分別.
假設用 5mm 白色 super bright LED, forward voltage = 3V, current = 20mA, 兩粒 CR2032 應該串聯成 6V. 用下面條 link 嘅 LED calculator 輸入數值可得出連接方法/電阻數值
http://led.linear1.org/led.wiz
作者: kinchesskin 時間: 2017-3-1 16:13
回覆 7# 綠袖子
最簡單都係用MCU做control, 想點變化都得.
大材小用就 Microchip PIC / Arduino / TI MSP430 ...,
甚至乎4-bit 仔都夠做.
作者: 九尾狐 時間: 2017-3-6 18:36
回覆 11# eeek
請問我是用USB充電盒4800mAh電源的, 上面寫著Output 3.8V 2.0A
不論我用2條燈帶還是3條燈帶, 都只能亮2個幾鐘, 如果並聯的話2條只能亮1個鐘左右, 3條只能亮45分鐘左右
我想省電一點讓電池能多撐一點時間, 我應該如何做?
作者: eeek 時間: 2017-3-7 11:34
本帖最後由 eeek 於 2017-3-7 12:08 編輯
回覆 13# 九尾狐
我未用過 LED 燈帶, 亦未用過 USB 充電盒電源, 所以答唔到你.
不過, 一般來說, 如果唔係一定要谷到最光, 將啲 LED set 暗啲, 電池壽命係可以長啲嘅.
作者: 九尾狐 時間: 2017-3-7 19:01
回覆 14# eeek
充電盒輸出是2.0A, 我串聯10顆20mA的LED加電阻
我聽説用電阻的時候, 多出來的1800mA都是由電阻消耗掉來達成減流, 所以耗電量依然是2.0A
有沒有別的低消耗或限流方式?
作者: eeek 時間: 2017-3-8 12:18
回覆 15# 九尾狐
唔同顏色嘅 LED 有唔同嘅 forward voltage:
http://www.oksolar.com/led/led_color_chart.htm
你冇講咩顏色, 咁就當白色. 就當 forward voltage = 3V.
你個充電盒 output voltage 只得 3.8V, 而串聯10顆 LED 嘅 forward voltage = 3V x 10 = 30V. 你會唔會係接並聯呢?
至於 "..輸出是2.0A.." "...多出來的1800mA都是由電阻消耗掉...", 概念完全錯了. 這是 voltage (V), current (A), power (W), resistance (Ohm) 之間的關係.
"有沒有別的低消耗或限流方式?"....咁講啦, power consumption 直接來自 LED 嘅 forward voltage, forward current, number of LED. 不論怎樣搞, 都不可能大幅提升電池壽命. 只有減少 LED current, 減少 LED 數量, 減少 LED turn on 時間 (duty cycle) 才可以.
作者: eeek 時間: 2017-3-8 12:47
回覆 15# 九尾狐
你可以用下面條 link 計一計:
http://led.linear1.org/led.wiz
你 input 以下數值:
source voltage = 3.8
diode forward voltage = 3
diode forward current (mA) = 20
number of LEDs in your array = 10
view output as schematic
你會得到 10 組 "LED 串聯 47 ohm" 嘅並聯電路, 和以下 description:
each 47 ohm resistor dissipates 18.8 mW
the wizard thinks 1/4W resistors are fine for your application Help
together, all resistors dissipate 188 mW
together, the diodes dissipate 600 mW
total power dissipated by the array is 788 mW
the array draws current of 200 mA from the source.
至於燈帶接法, 我未用過, 答唔到你; 至於 USB 充電盒電源 output 特性 (即 3.8V 隨著電量剩餘/消耗的變化), 我未用過, 亦答唔到你.
作者: 九尾狐 時間: 2017-3-8 18:06
回覆 九尾狐
唔同顏色嘅 LED 有唔同嘅 forward voltage:
你冇講咩顏色, 咁就當白色. 就當 forward vol ...
eeek 發表於 8-3-2017 13:18
即是説理論上不論電源輸出有幾A, LED損耗多少電就只會有多少電流流過對嗎? 我再研究下到底哪裏有問題
我是一路串接成圈沒有錯, LED上的正極接另一顆LED的負極, 其中一個接反了就整串不會亮 =_=||
作者: eeek 時間: 2017-3-8 19:10
回覆 18# 九尾狐
"....LED損耗多少電就只會有多少電流流過對嗎?"....Yes. In your case, 你可視 2A 為設計上限. 超過 2A, 電池輸出電壓會一下子大幅下降 (<<3.8V).
"...其中一個接反了就整串不會亮"....奇怪了....你是用這類 LED 嗎?
http://www.weclonline.com/tchi/productdetail.asp?id=50108038
作者: nganshiu 時間: 2017-3-8 20:08
回覆 eeek
充電盒輸出是2.0A, 我串聯10顆20mA的LED加電阻
我聽説用電阻的時候, 多出來的1800mA都是由電 ...
九尾狐 發表於 2017-3-7 19:01
充電盒輸出是2.0A 是上限, 如果你計錯數, 令到 串聯電流過大已達到2A. 那2A輸出, 電源(5200mAH x % = 4000mAH)只用到2小時係好合理!
你可列出 LED spec, 電阻 spec?
作者: 九尾狐 時間: 2017-3-10 17:33
回覆 九尾狐
"....LED損耗多少電就只會有多少電流流過對嗎?"....Yes. In your case, 你可視 2A 為設計上 ...
eeek 發表於 8-3-2017 20:10
感謝大大詳細解釋!
我研究了很久, 最後重組另一組, 新組用電情況正常, 早上出門亮著放置, 11個鐘後回來燈依然在亮
然後我將上一組卸下來與新組並聯接在一起, 用另一充飽電的充電盒點亮, 結果4個鐘後依然在亮
結論, 我猜大概是那條USB線有問題
另外, 請問如果電源輸出應該是12V的, 但電流計讀出的電壓在9~16V之間跳動, 我需要做點什麼嗎?
作者: eeek 時間: 2017-3-10 18:12
回覆 21# 九尾狐
"如果電源輸出應該是12V的, 但電流計讀出的電壓在9~16V之間跳動"....
電源是充電盒嗎? 還是 DC Adaptor 之類?
在什麼情況下跳動? 沒有接上任何電路就已經在9~16V之間跳動? 還是接了什麼電路?
作者: jwong852 時間: 2017-3-10 19:36
另外, 請問如果電源輸出應該是12V的, 但電流計讀出的電壓在9~16V之間跳動, 我需要做點什麼嗎?
----------------------------------------------------------------------------------
你應該轉用電壓計.
作者: nganshiu 時間: 2017-3-10 22:10
另外, 請問如果電源輸出應該是12V的, 但電流計讀出的電壓在9~16V之間跳動, 我需要做點什麼嗎?
------------ ...
jwong852 發表於 2017-3-10 19:36
神回應
作者: 九尾狐 時間: 2017-3-11 21:50
回覆 22# eeek
駕駛的時候
樓上的回覆太神了, 我附近那座建築物有出租, 要面試的, 妳應該會被取錄
作者: eeek 時間: 2017-3-13 11:34
回覆 25# 九尾狐
"駕駛的時候"....汽車上的 12V 供電, 我未搞過, 不懂.
不過, 跳動大好像是正常的. 如果供電給音響, 應該要加些 filter, regulator, transient suppressor 之類; 如果供電給 LED, 又未必一定要搞.
作者: 九尾狐 時間: 2017-3-15 01:12
回覆 九尾狐
"駕駛的時候"....汽車上的 12V 供電, 我未搞過, 不懂.
不過, 跳動大好像是正常的. 如果供 ...
eeek 發表於 13-3-2017 12:34
車内電器應該本身就已經有對策吧?
只是好奇量一量電壓才發現到車内電壓會不穩, 有點擔心未來搞幾串門燈後門燈會經常燒毀而已
另外, 我有個DC輸入6V的吸塵器, 請問有沒有12V降6V的降壓器??
作者: eeek 時間: 2017-3-15 16:29
回覆 27# 九尾狐
..."請問有沒有12V降6V的降壓器?"...先 check 吸塵器的 Watt 數, 再找合適的降壓器.
類似的12V降6V降壓器產品 (只是 google 找出來, 我從未用過):
https://www.amazon.com/SMAKN-Con ... odule/dp/B00CXKCRME
作者: kwliu 時間: 2017-3-15 17:14
另外, 我有個DC輸入6V的吸塵器, 請問有沒有12V降6V的降壓器?? ...
九尾狐 發表於 2017-3-15 01:12
摩打電壓唔洗準, 反而我覺得用PWM調速會方便啲.
係TB search "pwm直流电机调速器"
作者: 九尾狐 時間: 2017-3-16 07:49
我獲得了一個DC5V輸出的新玩具, 請問有沒有5V的LED? (不是LED燈串)
如果我用這個來點亮3V LED的話, 我應該在電路上加什麼來降壓? 電阻嗎? 我雖要加個什麼來防止開關時脈衝過大的問題嗎?
抱歉.... 問題小女一個
作者: kwliu 時間: 2017-3-16 11:28
回覆 30# 九尾狐
串個100 ohm電阻
作者: 九尾狐 時間: 2017-3-16 13:28
回覆 九尾狐
串個100 ohm電阻
kwliu 發表於 16-3-2017 12:28
是怎的樣子? 4條線那種嗎?
能解釋一下為什麼是100Ω嗎?
作者: kwliu 時間: 2017-3-16 16:31
是怎的樣子? 4條線那種嗎?
能解釋一下為什麼是100Ω嗎?
九尾狐 發表於 2017-3-16 13:28
http://ledcalc.com/
作者: 九尾狐 時間: 2017-3-28 16:05

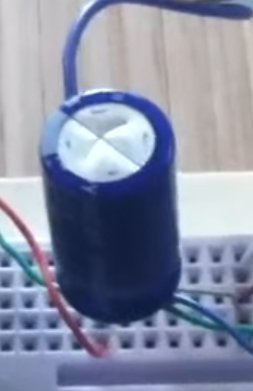

請問這個有什麼用??
圖片附件: 0115.jpg (2017-3-28 16:05, 50.42 KB) / 下載次數 62https://h2.hkepc.com/forum/attachment.php?aid=1970551&k=f0e818016cea2f59ce885b31f732e48c&t=1781493660&sid=4sHqTYbLbM
