作者: pc323 時間: 2017-1-15 02:37 標題: [分享]Arduino 青軸NumPad
本帖最後由 pc323 於 2017-1-15 02:39 編輯

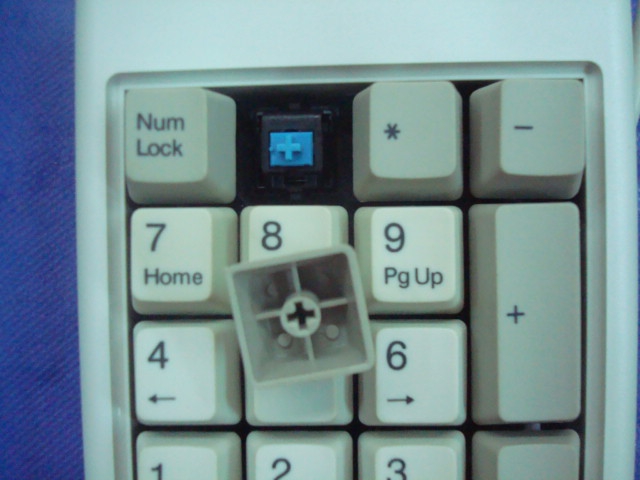

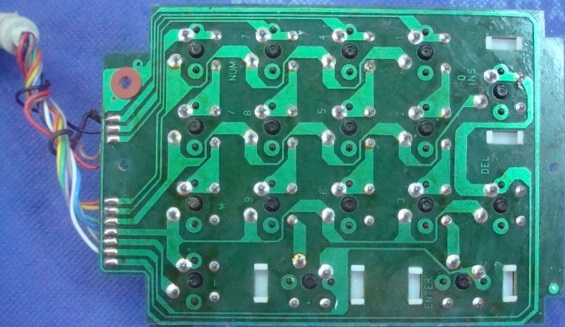

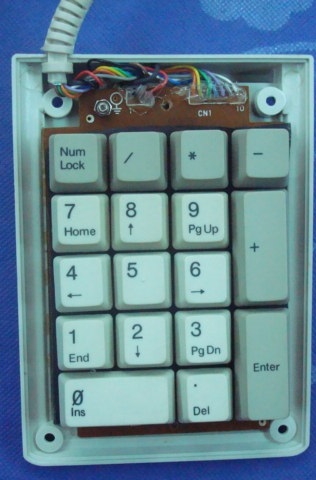

喺TB買左個$38嘅青軸NumPad, 塊PCB冇任何controller, 出一條13針嘅蓮花插

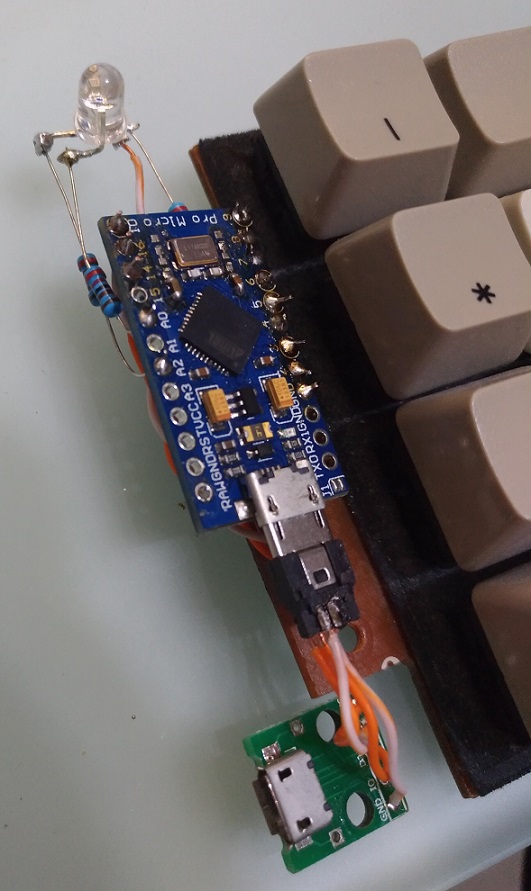

今次project係用左Arduino Pro Micro, 貪佢夠細塊
同埋係用Atmega32U4, 可以利用Keyboard library去將Arduino變成USB HID Keyboard
另外加多一粒RGB LED做mode indicator
可以用組合鍵(NumLock+1/2/3)去轉摸式, 個numpad暫時有三個mode, 粒LED會轉色去表示用家用緊咩mode
紅燈 - NumLock Mode: 按任何鍵時自動NumLock, 沒有按鍵時關掉numlock
綠燈 - NumLock-Off Mode: 沒有Numlock情況下輸入 (e.g. KeyPad_7 = HOME鍵)

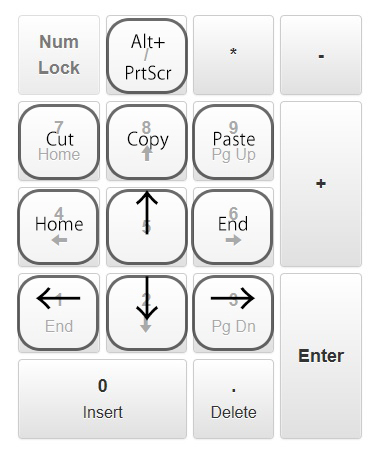

藍燈 - Macro Mode: 自己定義左幾個常用嘅鍵/Hotkey

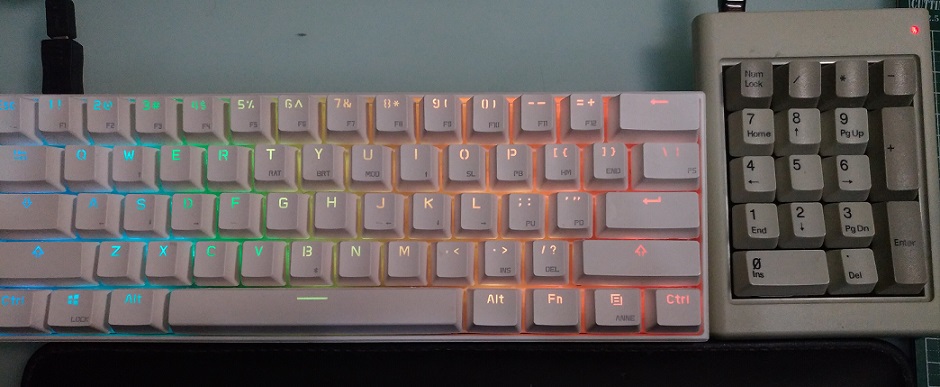

同埋60% keyboard一齊用, 佔嘅地方同80% Keyboard差唔多
圖片附件: 2016-12-21 23.39.05.jpg (2017-1-15 02:11, 143.46 KB) / 下載次數 39https://h2.hkepc.com/forum/attachment.php?aid=1953661&k=48337913102a1079b4dfa8dd282bc393&t=1781642860&sid=c76UMKod7E
圖片附件: 2017-01-15 01.37.16.jpg (2017-1-15 02:15, 132.58 KB) / 下載次數 39https://h2.hkepc.com/forum/attachment.php?aid=1953662&k=351b1b805ef08af52ebb4cc2bc245b09&t=1781642860&sid=c76UMKod7E
圖片附件: 5Zdda.jpg (2017-1-15 02:33, 79.59 KB) / 下載次數 45https://h2.hkepc.com/forum/attachment.php?aid=1953665&k=9172a70247c5ecbf07447c89ebe5cabd&t=1781642860&sid=c76UMKod7E
圖片附件: TB2afHtXVXXXXa9XXXXXXXXXXXX_!!102766981.jpg (2017-1-15 02:37, 49.11 KB) / 下載次數 56https://h2.hkepc.com/forum/attachment.php?aid=1953667&k=ddc27ef750ad73b31073c6d8d1cf6044&t=1781642860&sid=c76UMKod7E
圖片附件: TB2XLHtXVXXXXXVXXXXXXXXXXXX_!!102766981.jpg (2017-1-15 02:37, 82.86 KB) / 下載次數 42https://h2.hkepc.com/forum/attachment.php?aid=1953668&k=103f855ba31f67b865fd169d450fe7cd&t=1781642860&sid=c76UMKod7E
圖片附件: TB2sfbtXVXXXXa1XXXXXXXXXXXX_!!102766981.jpg (2017-1-15 02:37, 134.55 KB) / 下載次數 45https://h2.hkepc.com/forum/attachment.php?aid=1953669&k=152be9d3ab2eff56739aff3791eaa26d&t=1781642860&sid=c76UMKod7E
作者: YES_MAN 時間: 2017-1-15 11:10
再將個字母鍵分成左右兩部分
