作者: bbsen 時間: 2016-6-4 03:13 標題: DIY variable power supply + 18650 差電裝置 project
本帖最後由 bbsen 於 2016-6-4 11:19 編輯
YouTube見到類似東西inspire到自己整個(Greatscott！），平時電器一般火牛都係1-2A， 有個可以set既power supply會方便d！
Variable power supply依part
AC-DC 12V 5A
https://item.taobao.com/item.htm ... amp;id=526353663440
DC-DC 5A 可調教 V 同I 既板, 可降壓唔可升。
https://item.taobao.com/item.htm ... &id=43757978917
電壓電流 reader （10A）
https://item.taobao.com/item.htm ... &id=43805292264
如果要裝入個enclosure到，我有電位器，開關...
甘配ok嗎？
差電果part
3-5 x （1A 锂电池充电板+18650 電池盒） （同時間差 3-5舊電）（set 3-5A電）
https://item.taobao.com/item.htm ... &id=43805292264
個power supply 重可以做其他嘢上面。
各位師兄有無咩意見或者批評? 唔該曬
作者: Joe_Black 時間: 2016-6-4 11:32
提示: 作者被禁止或刪除 內容自動屏蔽
作者: faifai2016 時間: 2016-6-4 11:43
搞咁多野,其實係咪一個恆流恆壓的可調電源就得
作者: wyhui5124 時間: 2016-6-4 11:50
上淘寶搵隻二手日本製Kenwood 0-18V5A Laboratory power supply仲好用, CC/CV全齊,又穏定/可靠/耐用。
作者: bbsen 時間: 2016-6-4 12:24
電流表錯link
欠電壓表用起來不方便
Joe_Black 發表於 2016-6-4 11:32
ops.
https://item.taobao.com/item.htm ... amp;id=524574111348
作者: funfunhk 時間: 2016-6-4 12:33
全部用料一般至中下,砌埋應該做到你要嘅野.
但冇乜信心攞黎用;短時間試下小型野玩下可以.
作者: bbsen 時間: 2016-6-4 12:40
回覆 4# wyhui5124
志在有DIY樂趣.... 除咗其他較動態既活動 ，夜晚訓前整下依d 電子嘢再看書令我幾relax. 所以結果同過程都重要。自己落手落腳希望可以學到多d 嘢。
作者: tcbyxo 時間: 2016-6-8 19:15
近期有單新聞，DIY 18650 儲電池和差機，結果
作者: tomchen 時間: 2016-6-8 20:11
可調 DC-DC 變壓模塊，唔知充電時個 VR 壞左阻值走晒樣會點呢？呢個風險大嗎？
作者: bbsen 時間: 2016-6-8 22:01
回覆 8# tcbyxo
避免用山寨電，唔over charge, 舊點先用較小既current 差同埋keep 住check下D voltage同溫度的話我想都ok 既
作者: bbsen 時間: 2016-6-8 22:06
本帖最後由 bbsen 於 2016-6-10 11:12 編輯
回覆 9# tomchen
我又無試過甘，我買果塊DC DC版本身有差電功能，而我又用黎駁幾塊1A 差電板，有試過個volatge 同current 會自己變，可能塊差電板唔係用linear 既方式差電。
搞咗一輪先得。
作者: dcc2000 時間: 2016-6-10 01:38

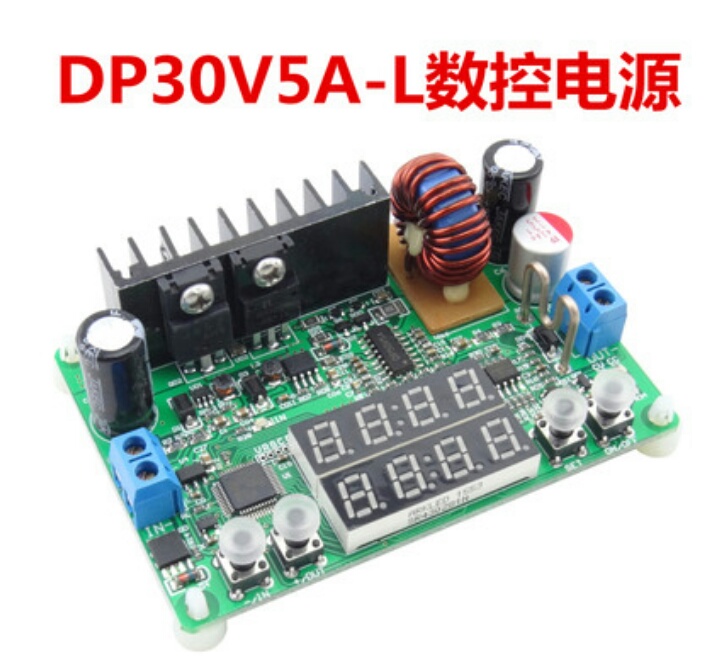

想DIY搞吓手作仔，又唔想左一件又一件，簡單直接嘅話，可以考慮呢款，揾隻notebook牛招呼佢亦可以。
https://item.taobao.com/item.htm ... &_u=a1stb5e24fa
圖片附件: IMG_20160610_013151.JPG (2016-6-10 01:37, 122.02 KB) / 下載次數 28https://h2.hkepc.com/forum/attachment.php?aid=1896320&k=6a74c4b2a47a20cb17a660c0552b0919&t=1781494868&sid=18qYXcuTgL
作者: PheniX01 時間: 2016-6-10 03:19
本帖最後由 PheniX01 於 2016-6-10 03:20 編輯
回覆 tomchen
我又無試過甘，我買果塊DC DC版本身有差點功能，而我又用黎駁幾塊1A 差電板，有試過個vola ...
bbsen 發表於 2016-6-8 22:06
叉電唔係linear，係先恆流再恆壓，去睇下叉電IC既datasheet先
唔熟電池唔好亂黎，鋰電好恐佈
就算要玩都記住買有保護板既鋰電
同埋你舊野做出黎係work，但我唔會信任佢...
作者: dcc2000 時間: 2016-6-10 22:16
本帖最後由 dcc2000 於 2016-6-10 22:17 編輯
呢塊1A充電板，應該係使用TP4056之類充電IC，充滿會自動停，本身有埋鋰電保護電路，算可以了。(大概等同於原裝芭蕉扇嘅充電電路)
https://item.taobao.com/item.htm ... &id=43805292264
作者: bbsen 時間: 2016-6-11 17:08
回覆 14# dcc2000
以我所了解，恆流再恆壓如果set 咗V 同 I， 塊野唔會超越依個setting.
係， 塊1A charging board有埋電池保護，電壓同電流都應該唔會過limit.
作者: Kin_2012 時間: 2016-6-11 17:54
回覆 12# dcc2000
同店的直流供電數控電源好似唔錯!
作者: funfunhk 時間: 2016-6-12 01:56
回覆 dcc2000
同店的直流供電數控電源好似唔錯!
Kin_2012 發表於 2016-6-11 17:54
買過兩個但未搵到靚外殻就放埋一便了.
作者: funfunhk 時間: 2016-6-12 02:03
回覆 16# Kin_2012
https://item.taobao.com/item.htm?id=522995641577
https://item.taobao.com/item.htm?id=36283872535
肯花佰幾二佰人仔可以直接用得啦.
作者: Kin_2012 時間: 2016-6-12 02:53
回覆 17# funfunhk
我講連埋面版果隻
https://item.taobao.com/item.htm?id=521185452704
作者: Kin_2012 時間: 2016-6-12 02:54
回覆 18# funfunhk
唔貴, 不過唔太敢用, 用都要花時間測試
作者: funfunhk 時間: 2016-6-12 10:35
回覆 funfunhk
我講連埋面版果隻
Kin_2012 發表於 2016-6-12 02:53

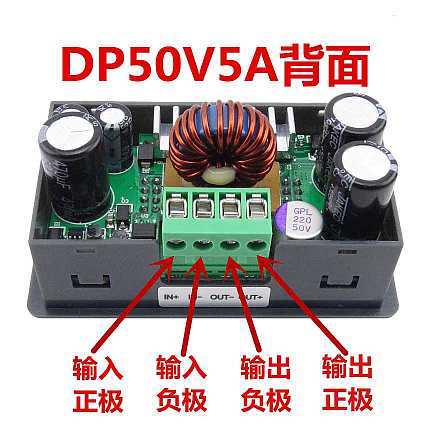

我知；但佢背後係咁喎。我諗住搵個盒仔裝起佢至用。
圖片附件: 81.jpg (2016-6-12 10:35, 27.95 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1896796&k=2ae6ecbab9bf090e8a00f3cb20f9d48f&t=1781494868&sid=18qYXcuTgL
作者: Kin_2012 時間: 2016-6-12 20:02
回覆 21# funfunhk
係呀, 評語裡面有人整埋箱的相
