作者: 肥寶 時間: 2016-3-18 18:48 標題: [初哥無聊一畫] qc3.0充電器 2016-3-25 update
本帖最後由 肥寶 於 2016-3-25 16:44 編輯
TP5430+NT6008
唔可以賣出外國
非同步整流
------------------------------
2016-3-25 update

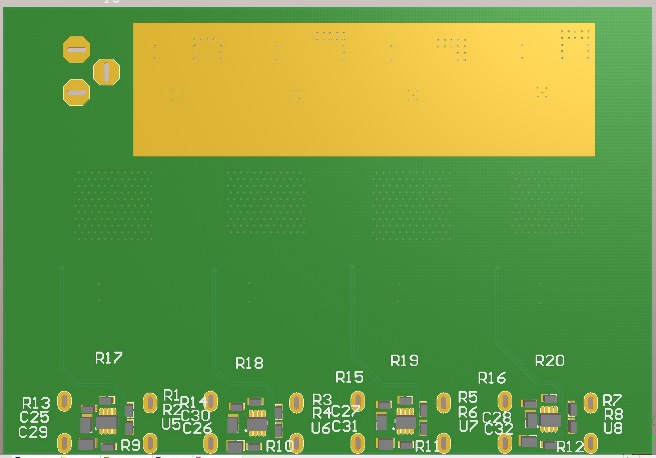

圖片附件: 未命名.jpg (2016-3-18 18:47, 92.73 KB) / 下載次數 40https://h2.hkepc.com/forum/attachment.php?aid=1874052&k=a84a2fcd209ec11446cd72898c48e592&t=1781554429&sid=NO9EJKpJ2

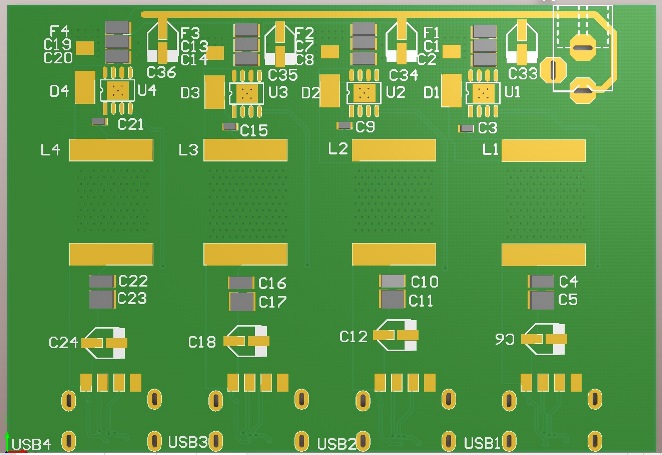

圖片附件: 未命名2.jpg (2016-3-18 18:47, 60.67 KB) / 下載次數 39https://h2.hkepc.com/forum/attachment.php?aid=1874053&k=12acff10e0102a8369e99fb176e8d5bf&t=1781554429&sid=NO9EJKpJ2

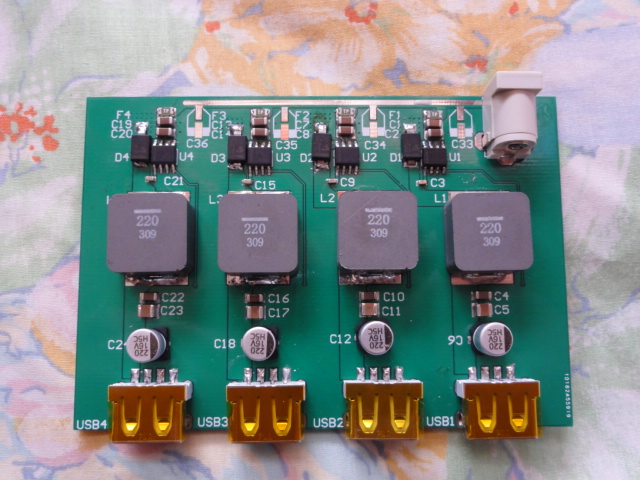

圖片附件: DSC03207.JPG (2016-3-25 09:45, 141.15 KB) / 下載次數 46https://h2.hkepc.com/forum/attachment.php?aid=1875572&k=8ba014c607e13b6d370817b995bfdc0b&t=1781554429&sid=NO9EJKpJ2

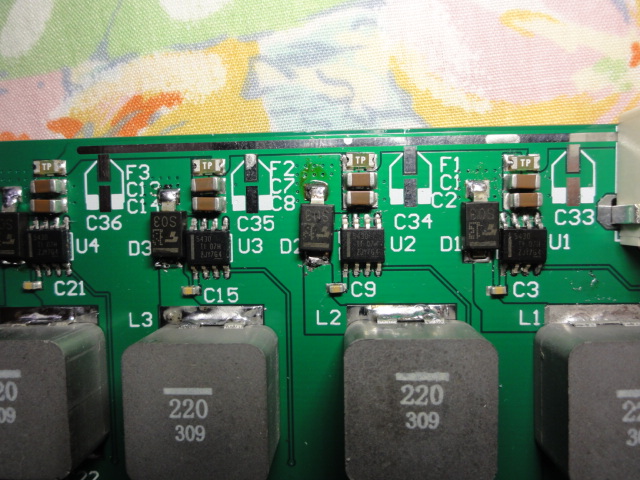

圖片附件: DSC03208.JPG (2016-3-25 09:45, 137.51 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1875573&k=cb663f26bc27690a01f9a934cafb9ba3&t=1781554429&sid=NO9EJKpJ2

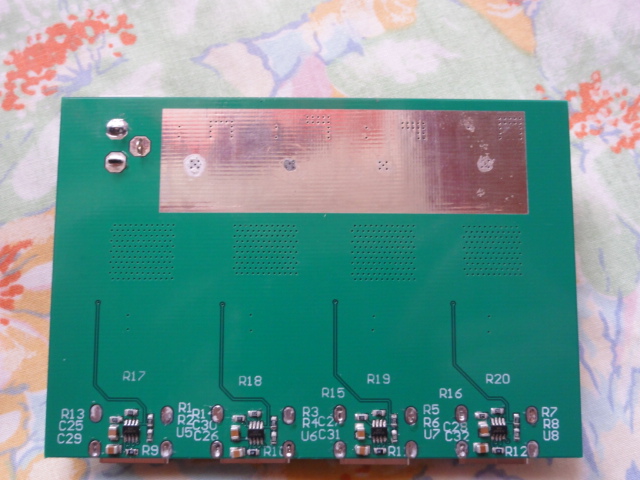

圖片附件: DSC03209.JPG (2016-3-25 09:45, 140.5 KB) / 下載次數 63https://h2.hkepc.com/forum/attachment.php?aid=1875574&k=7ca3fb03e1b8a78140f4cef4329d5280&t=1781554429&sid=NO9EJKpJ2

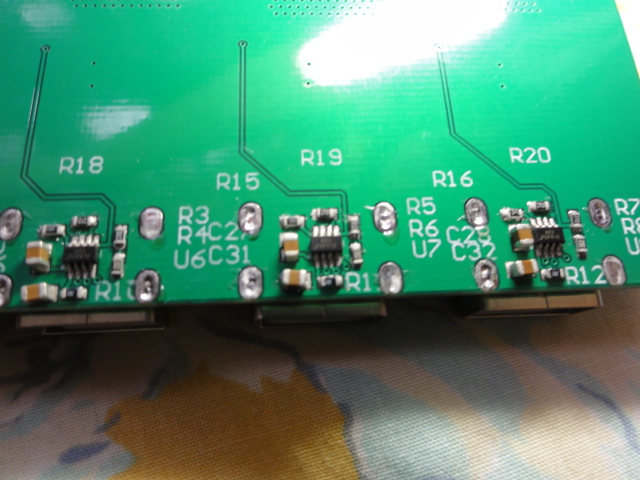

圖片附件: DSC03210.JPG (2016-3-25 09:45, 143.24 KB) / 下載次數 44https://h2.hkepc.com/forum/attachment.php?aid=1875575&k=c15b46c024a644acd445584c2c6de9f0&t=1781554429&sid=NO9EJKpJ2
作者: go2oversea 時間: 2016-3-20 11:56
肥寶哥 支持你!
作者: cli 時間: 2016-3-20 12:33
肥寶哥又有好野玩，支持您！
作者: 肥寶 時間: 2016-3-20 14:52
感謝兩位支持
作者: madcc 時間: 2016-3-20 15:13
等你新產品....
作者: Joe_Black 時間: 2016-3-20 16:49
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 肥寶 時間: 2016-3-20 17:03
肥寶 師兄，下次會否考慮先找個合適的殼，再設計底板零件排位。
這樣做出來的成品才方便帶到外出（公司／旅 ...
Joe_Black 發表於 2016-3-20 16:49
今次有殼
作者: chromechan 時間: 2016-3-22 02:41
堅有興趣，支持本地創作
作者: 肥寶 時間: 2016-3-22 07:06
堅有興趣，支持本地創作
chromechan 發表於 2016-3-22 02:41
師兄係度都見到你
作者: chromechan 時間: 2016-3-22 08:18
回覆 9# 肥寶
唔明
P. s.路過幫人搵Arduino嘅嘢，點知見到你個post好似幾得意，所以support
作者: mdws2002 時間: 2016-3-22 08:20
師兄今次幾時會有成品現身呢？
作者: 肥寶 時間: 2016-3-22 08:21
師兄今次幾時會有成品現身呢？
mdws2002 發表於 2016-3-22 08:20
下個月
作者: 肥寶 時間: 2016-3-22 08:22
回覆 肥寶
唔明
P. s.路過幫人搵Arduino嘅嘢，點知見到你個post好似幾得意，所以support:agre ...
chromechan 發表於 2016-3-22 08:18
我以為你係 Android 區出沒
作者: chromechan 時間: 2016-3-22 08:26
回覆 13# 肥寶
多數係，邊度多分囉，我去邊
例如Apple發布會，我去咗Apple區
作者: 肥寶 時間: 2016-3-25 09:47
updated
作者: SAGAQWE 時間: 2016-3-26 17:31
回覆 15# 肥寶
幾時接受圃購預訂？ 先扒頭訂一份
作者: BEpsilon 時間: 2016-3-26 17:52
堅有興趣，支持本地創作
chromechan 發表於 2016-3-22 02:41
Same here!
作者: 肥寶 時間: 2016-3-26 18:07
回覆 肥寶
幾時接受圃購預訂？ 先扒頭訂一份
SAGAQWE 發表於 2016-3-26 17:31
要自己焊
作者: 肥寶 時間: 2016-3-26 18:08
Same here!
BEpsilon 發表於 2016-3-26 17:52
仲有9片空板
作者: BEpsilon 時間: 2016-3-26 18:57
仲有9片空板
肥寶 發表於 2016-3-26 18:08
要自己焊
肥寶 發表於 2016-3-26 18:07
請問是否必須要用特別辣雞來焊？（我見有大面積的 ground plane）
請問訂零件邊道平和齊呢？鴨記買 IC 和 SMD 零件等同拍 mission impossible。
請問 4-channel 全開最高輸出為多少？
請問建議用咩 Input？一般手提電腦 18-20V 65W 火牛？
Thanks
作者: 肥寶 時間: 2016-3-26 19:29
請問是否必須要用特別辣雞來焊？（我見有大面積的 ground plane）
請問訂零件邊道平和齊呢？鴨記買 IC 和 ...
BEpsilon 發表於 2016-3-26 18:57
請問是否必須要用特別辣雞來焊？可幫你焊
請問訂零件邊道平和齊呢？鴨記買 IC 和 SMD 零件等同拍 mission impossible。 支持寶(非八達通)
請問 4-channel 全開最高輸出為多少？144W(理論值)
請問建議用咩 Input？一般手提電腦 18-20V 65W 火牛？18-20V沒問題
Thanks
作者: SAGAQWE 時間: 2016-3-26 20:02
回覆 18# 肥寶
自己焊冇問題, 但買零件先問題大.. 師兄會唔會有齊所有零件+PCB提供?
作者: 肥寶 時間: 2016-3-26 20:22
回覆 肥寶
自己焊冇問題, 但買零件先問題大.. 師兄會唔會有齊所有零件+PCB提供? ...
SAGAQWE 發表於 2016-3-26 20:02
有齊
作者: BEpsilon 時間: 2016-3-26 22:37
144W(理論值)
肥寶 發表於 2016-3-26 19:29
如果用一般手提電腦 18-20V 65-80W 火牛就唔夠，對嗎？
TP5430+NT6008
肥寶 發表於 2016-3-18 18:48
請問零件熱嗎？底部的 exposed ground plane 是否要加 thermal pad，連到 heatsink 或 aluminum enclosure 呢？
作者: 肥寶 時間: 2016-3-27 07:33
本帖最後由 肥寶 於 2016-3-27 07:50 編輯
如果用一般手提電腦 18-20V 65-80W 火牛就唔夠，對嗎？
請問零件熱嗎？底部的 exposed ground plane 是 ...
BEpsilon 發表於 2016-3-26 22:37
如果用一般手提電腦 18-20V 65-80W 火牛就唔夠，對嗎？ 睇輸出, input power > output power
請問零件熱嗎？底部的 exposed ground plane 是否要加 thermal pad，連到 heatsink 或 aluminum enclosure 呢？
其實有外殼
作者: BEpsilon 時間: 2016-3-29 18:00
TP5430+NT6008
肥寶 發表於 2016-3-18 18:48
睇輸出, input power > output power
肥寶 發表於 2016-3-27 07:33
如果要四路同時盡用（你話理論上最高輸出為 144 W ），師兄建議用什麼火牛呢？
如果係一般手提電腦，小弟未見過 90W 以上的。
唔通要用巨大的環牛或舊桌面電腦火牛？
作者: 肥寶 時間: 2016-3-29 18:15
回覆 26# BEpsilon
你當實際90W
作者: Joe_Black 時間: 2016-3-29 21:00
提示: 作者被禁止或刪除 內容自動屏蔽
作者: SAGAQWE 時間: 2016-3-30 12:56
4個ports, 都有QC3.0充電，如果家人亂插，將non qc3.0 devices挿上充電，板上充電芯片會否自動調電壓回到5V？
作者: 肥寶 時間: 2016-3-30 13:44
4個ports, 都有QC3.0充電，如果家人亂插，將non qc3.0 devices挿上充電，板上充電芯片會否自動調電壓回到5V ...
SAGAQWE 發表於 2016-3-30 12:56
default 5v
作者: chromechan 時間: 2016-4-4 02:00
小弟極度垃圾嘅焊接嘅技巧，驚得物無所用
作者: schmike 時間: 2016-4-4 10:08
仲有9片空板
肥寶 發表於 2016-3-26 18:08
可否申請要一片
via HKEPC Reader for Android
作者: 肥寶 時間: 2016-4-4 10:27
可否申請要一片
via HKEPC Reader for Android
schmike 發表於 2016-4-4 10:08
考完試做埋前後面板
到時留意
作者: schmike 時間: 2016-4-4 15:13
考完試做埋前後面板
到時留意
肥寶 發表於 2016-4-4 10:27
唔該師兄
via HKEPC Reader for Android
作者: kylui 時間: 2016-4-4 17:32
可否考慮岀D有Type-C頭
作者: 肥寶 時間: 2016-4-4 17:53
可否考慮岀D有Type-C頭
kylui 發表於 2016-4-4 17:32
下年
作者: KinChungE 時間: 2016-4-5 15:23
我可唔可以都申請一個
作者: BEpsilon 時間: 2016-4-5 16:16
本帖最後由 BEpsilon 於 2016-4-5 16:20 編輯
下年
肥寶 發表於 2016-4-4 17:53
師兄如果出新版本，請考慮在 PCB 上留位給 current sensor(s)。
QC 有多種輸出，所以希望能安裝 voltage sensor 和 current sensor 作實時檢測。
作者: 肥寶 時間: 2016-4-5 19:02
師兄如果出新版本，請考慮在 PCB 上留位給 current sensor(s)。
QC 有多種輸出，所以希望能安裝 voltage s ...
BEpsilon 發表於 2016-4-5 16:16
你可以"界"斷D線, 駁SENSOR上去
作者: 肥寶 時間: 2016-4-5 19:03
我可唔可以都申請一個
KinChungE 發表於 2016-4-5 15:23
可以
作者: seasky 時間: 2016-4-6 10:39
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kylui 時間: 2016-4-7 06:52
好有興趣，可以都申請一個嗎？
作者: Cm.Lui 時間: 2016-4-7 07:06
我都想申請一個
作者: kwokhf 時間: 2016-4-7 22:26
我都好希望有一塊，先多謝ching
作者: IanW 時間: 2016-4-11 09:41
線路需要一點 thermal relief. 我見你粒 diode 同 inductor 都焊得幾辛苦.
作者: hk3301t 時間: 2016-4-11 16:51
請問支持車充電源直插嗎, 估計是12V-14V左右
作者: 肥寶 時間: 2016-4-11 18:29
線路需要一點 thermal relief. 我見你粒 diode 同 inductor 都焊得幾辛苦.
IanW 發表於 2016-4-11 09:41
嗯 冇錯
作者: 肥寶 時間: 2016-4-11 18:29
請問支持車充電源直插嗎, 估計是12V-14V左右
hk3301t 發表於 2016-4-11 16:51
收唔到電台
作者: 110120160 時間: 2016-4-25 12:46
