作者: xiao 時間: 2016-2-26 16:19 標題: 衛星接收機S4663-X的電源的問題
這個機器據說不開機, 查電源, 換了橋式整流, 換了保險絲, 亮燈了, 但是啟動不完全, 電源好像容量不足, 斷電又自動重來.
所以退掉 3V3, 直接用外界3V3供電, 成功開機了, 正常.
換外界5V供電, 斷電又自動重來, 因此確定 3V3 那一路有問題, 或者負荷過重.
看PCB畫圖, TL431 + PC817, 沒看過這樣的設計, 3V3
請教修理電源的高手, 怎樣修理呢.

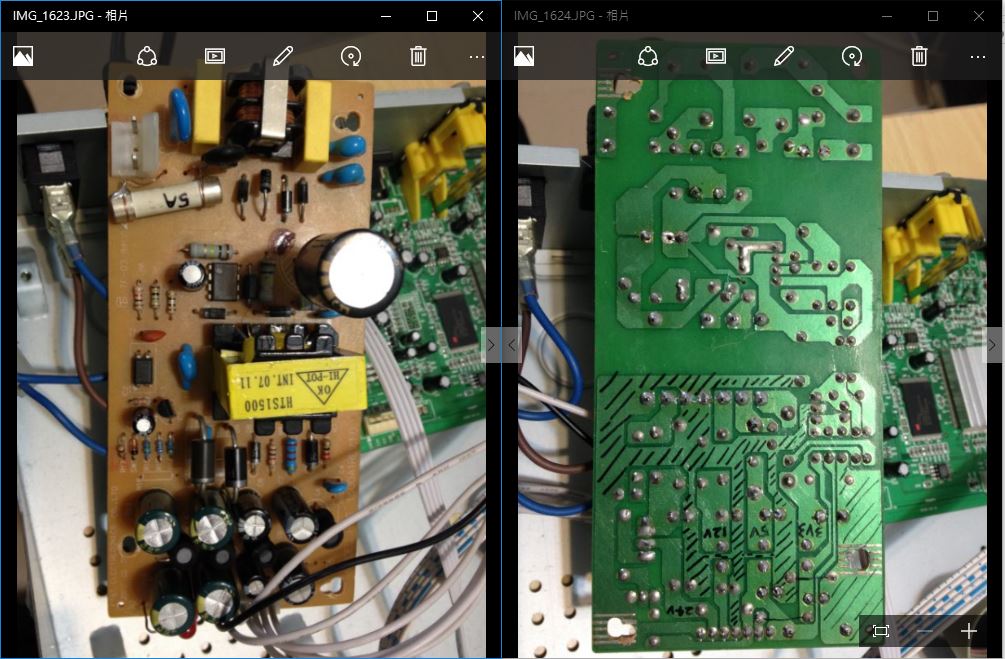

圖片附件: PSU.JPG (2016-2-26 16:19, 132.72 KB) / 下載次數 26https://h2.hkepc.com/forum/attachment.php?aid=1868437&k=88ef8628ea19ffa99359b96dc09df5d6&t=1781545917&sid=jLwk7XAVmp

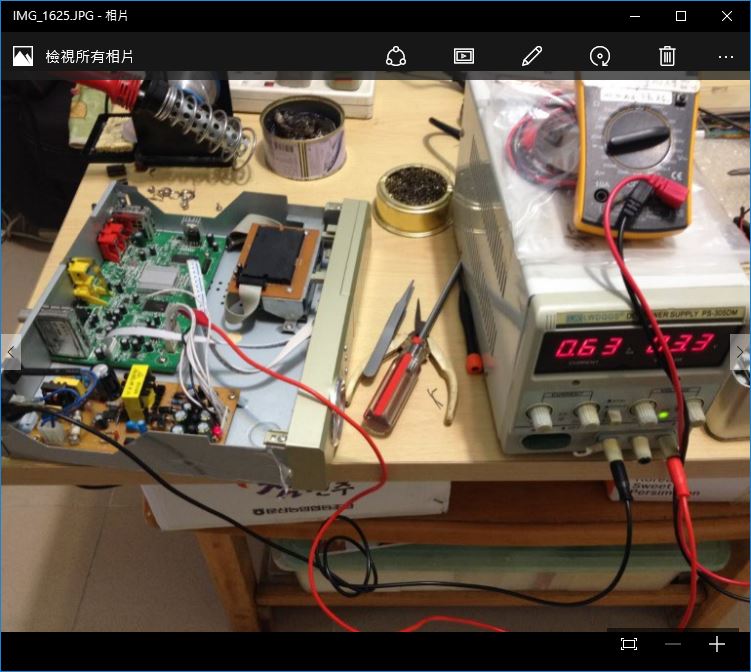

圖片附件: PSU_EXT3V3_ok.JPG (2016-2-26 16:19, 88.54 KB) / 下載次數 25https://h2.hkepc.com/forum/attachment.php?aid=1868438&k=cc7c2cb207bc4e2a7ed525f69146312d&t=1781545917&sid=jLwk7XAVmp

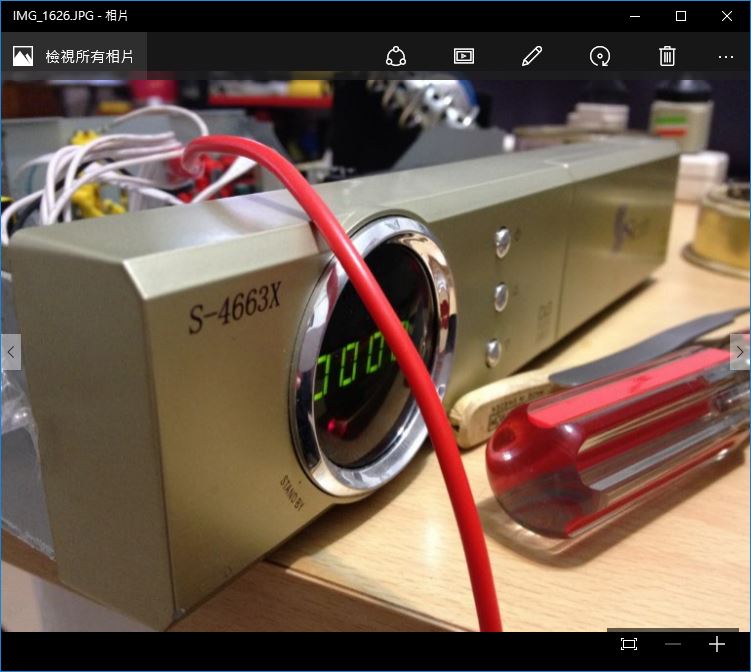

圖片附件: PSU_EXT3V3_ON_ok.JPG (2016-2-26 16:19, 70.74 KB) / 下載次數 28https://h2.hkepc.com/forum/attachment.php?aid=1868439&k=be6f4c156ff7317d976589cb2826ced7&t=1781545917&sid=jLwk7XAVmp

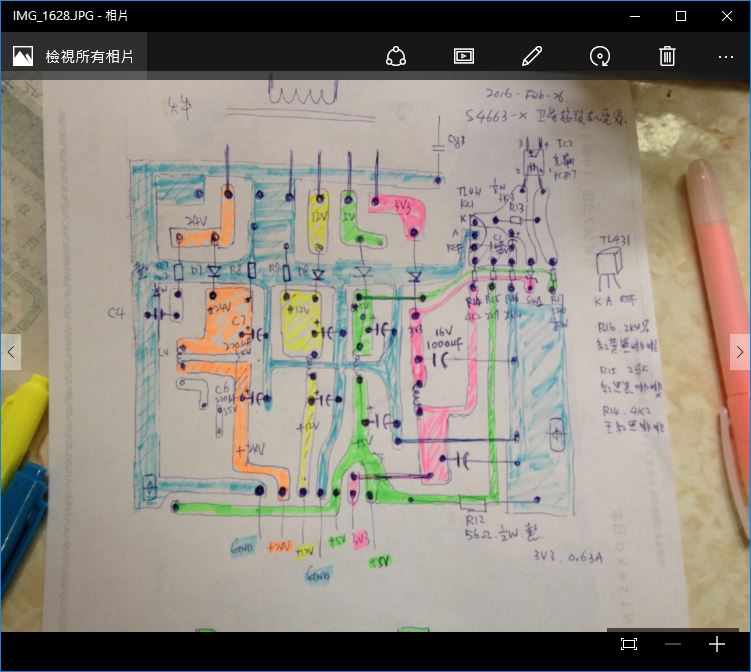

圖片附件: PSU_PCB.JPG (2016-2-26 16:19, 76.35 KB) / 下載次數 26https://h2.hkepc.com/forum/attachment.php?aid=1868440&k=3fd36d56d57800953f13e6f9dbd27f15&t=1781545917&sid=jLwk7XAVmp

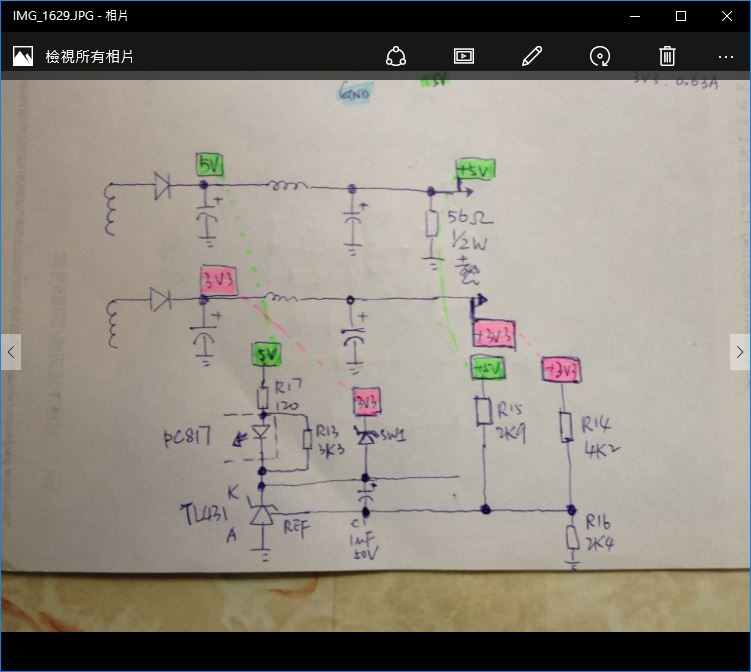

圖片附件: PSU_SCH.JPG (2016-2-26 16:19, 56.49 KB) / 下載次數 21https://h2.hkepc.com/forum/attachment.php?aid=1868441&k=8ece6345b2c1a88c38d565bc2906cce3&t=1781545917&sid=jLwk7XAVmp
作者: Charcoal99 時間: 2016-2-27 14:27
本帖最後由 Charcoal99 於 2016-2-27 15:52 編輯
這邊只是簡單的隔離式電壓檢測回授電路。
電路圖 (如沒錯) 右下方的R14, R15 及R16 構成混合電壓值,
由於 5V 及 3.3V 都是從同一隻牛出來, 在沒負載或固定負載下大致會按火牛線圈比
同步升降, 在穏定情況下, 三支電阻的接點電壓值 (X) 為解電流方程
(5-X)/2.9K + (3.3-X)/4.2K = (X-0)/2.4K
X 的解約為 2.51V, 此電壓值連到 TL431 的REF 跟內部的2.5V VRef 做比較,
用來調整光耦內LED 的亮度, 光耦檢測的另一端連到 SMPS IC.
若3.3V 及 5V 的綜合值高了或低了的話, LED 亮度便會改變, SMPS IC 便會作出相應的調整,
調整火牛這一邊的3.3V 及 5V的升降, 以動態方式維持REF 是 2.5V 的平衡
由於用了隔離式的火牛及光耦, 高低壓得以充份隔離。原理僅此而已, 並不會太複雜。
作者: jwong852 時間: 2016-2-27 17:59
先換3.3V輸出電容, 唔得就再換整流子.
電容乾塘表面睇唔出的.
作者: Charcoal99 時間: 2016-2-28 11:12
本帖最後由 Charcoal99 於 2016-2-28 21:58 編輯
俾我會先用示波器觀察一下3.3V, 5V, TL431 REF 及 K 的變化, 並記錄其值跟理論的出入,
以及看一下 PC817 高壓端的輸出值 (高低壓兩邊的地不同), 看看有沒有新訊息,
再者是斷開回授循環, 即拿起 R14, R15 的上端, 外接可變電源外加 2.5V 到 REF (R14, R15 混合點),`
(如有雙電源, 也可加外加5V到R15, 3.3V到R14 上端) 再微調觀察 5V 及3.3 V 的輸出情況, 如果都沒甚發現,
可跟據先前所記錄的值, 焊走PC817, 直接外加電源微調 SMPS IC (一般是Feedback control腳),
再觀察5V 及3.3V 輸出, 經過這些實驗觀察, 起碼可了解是高壓端SMPS IC 電路出錯,
是火牛輸出整流端出錯, 還是回授端 TL431及光耦出錯, 再跟據不同情況予以除錯。
如果Loading 不是很大, 整個過程都可獨立在電源板上單獨進行。
註: 高壓帶電作業要小心, 尤其是接地端的連接。
作者: xiao 時間: 2016-2-28 23:26
回覆 3# jwong852
這個都換了, 無效
作者: xiao 時間: 2016-2-28 23:26
回覆 4# Charcoal99
好的, 謝謝教這招
作者: Charcoal99 時間: 2016-2-29 10:10
有一點要註意:
斷開負回授循環後, 如不外加回授電壓開機, 由於是負回輸,
TL431, PC817 及SMPS IC 會在系統內產生最高PWM輸出,
即 5V 及 3.3V 輸出電壓會升高, 最好不要接上負載測試,
或使用 dummy load 來作測試, 也可先加回授電壓才開機,
具體安排按實際情況執生。
作者: jwong852 時間: 2016-2-29 10:30
如低壓端無問題, 則問題在高壓端.
1. 檢查起動電阻有無變值 (最好提供PWM編號)
2. 檢查/更換PWM Vcc電容
估計PWM IC 應該無問題.
作者: xiao 時間: 2016-2-29 11:46
回覆 8# jwong852
請問這各是嗎.

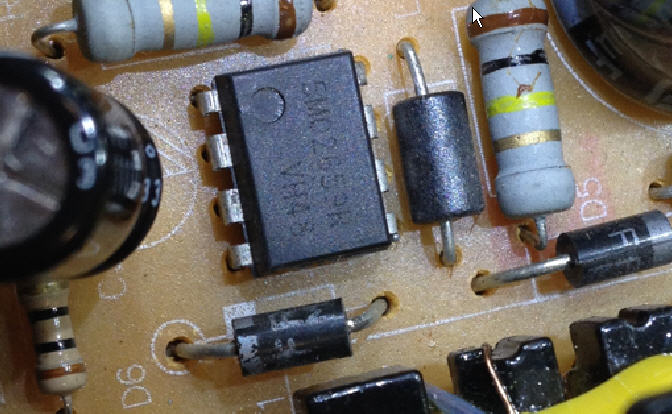

只有一個IC8個腳, 5MO2659, 找不到資料
圖片附件: scan.jpg (2016-2-29 11:44, 64 KB) / 下載次數 25https://h2.hkepc.com/forum/attachment.php?aid=1869226&k=de1ad8acdfd80d0120d460b08db5239f&t=1781545917&sid=jLwk7XAVmp
作者: xiao 時間: 2016-2-29 11:49
回覆 7# Charcoal99
你好, 那時不是斷開 PC817, 電壓會飆高的意思 ?
用兩個15 ohm 15W 的電阻並連, 做 3V3的負載, 其它都懸空, 還是會不斷上電然後掉電.
作者: Charcoal99 時間: 2016-2-29 12:18
本帖最後由 Charcoal99 於 2016-2-29 12:44 編輯
斷開負回授循環任何一段, 輸出電壓都有可能飆高,
不過因為火牛高壓端通常還有一線圈繞組作為SMPS IC 供電之用,
而這繞組電壓通常也會隨5V, 3.3V同步升降, 當電壓升到某一水平,
取決於SMPS IC 有沒有這方面的過電壓保護 (一般都有),
再加上 IC內的 thermal shutdown protection, 有些還加上MOSFET 過電流保護,
這些 protection 都會導致電源板斷電重來啊！
是 Fairchild 的 KA5M02659RN
DataSheet : https://www.fairchildsemi.com/datasheets/KA/KA5H0280R.pdf
作者: jwong852 時間: 2016-2-29 23:12
如低壓端無問題, 則問題在高壓端.
1. 檢查起動電阻有無變值 (最好提供PWM編號)
2. 檢查/更換PWM Vcc電容
...
jwong852 發表於 2016-2-29 10:30
3腳係PWM嘅供電, 檢查接3腳的電阻+電容.
作者: xiao 時間: 2016-3-1 10:27
回覆 11# Charcoal99
謝謝這招
終於弄好了
作者: xiao 時間: 2016-3-1 10:27
回覆 12# jwong852
謝謝這招
終於弄好了
作者: xiao 時間: 2016-3-1 10:39
本帖最後由 xiao 於 2016-3-1 10:40 編輯

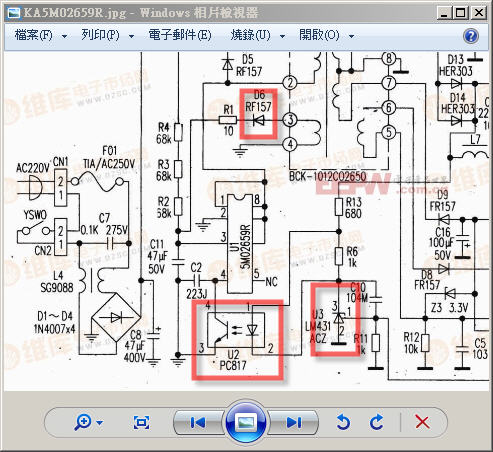

網上找到一個類似的電路圖, 次級的不同設計, 但是初級和穩壓回路95%相似
http://www.hqew.com/tech/circuit/001003001_1435859.html
最後換了幾個零件, 特別是兩支快速恢復二極體, 廠牌A換上去不行, 廠牌B的就好了, 電表測量這些二極體, 看起來都是好的, FR107 還有 SB360, 兩支, pc817 一個, tl431一個, 因為沒有示波器, 沒有隔離電源, 所以還是沒有完全明白不正常重啟的因由.
