作者: kamcm 時間: 2013-11-15 00:30 標題: 好奇心的套件...無奈中....
本帖最後由 kamcm 於 2013-11-15 00:42 編輯
好奇心的成品套件...建議真係有動手能力先好買....
我幾個月前係好奇心那裡買了STM32 10K LCR ,
但由於當時沒有雙正負5V 電源, 所以 一直都沒機會試...
直到今日, 我終於搞掂左供電問題, 但就發現果成品係壞的....
暫時估計問題是是好奇心漏焊了元件... ,就是右下角的2個電阻
我下單買果時, 好奇心的店中描述仲寫明 (焊接好，并且精细调试)
但實情係連焊接都未完成, 它不能正常工作... 好奇心是如何精细调试的呢?
影片中可看到果2對PAD 跟本沒上過錫
http://item.taobao.com/item.htm? ... &id=17683093252
我手上的好奇心10K LCR
http://www.youtube.com/watch?v=LzJPmMDh7mw&feature=youtu.be
看到別人正常的 10K LCR的圖, 右下角都係有那2個電阻
http://bbs.yleee.com.cn/forum.ph ... hlight=%B5%E7%C7%C5
http://bbs.yleee.com.cn/forum.ph ... hlight=%B5%E7%C7%C5
作者: skybread 時間: 2013-11-15 00:48
其實佢呢D小本經營...不時出錯...
我都試過幾次...最後出SSP汁返料算...
作者: kamcm 時間: 2013-11-15 00:59
本帖最後由 kamcm 於 2013-11-15 01:18 編輯
其實佢呢D小本經營...不時出錯...
我都試過幾次...最後出SSP汁返料算...
skybread 發表於 2013-11-15 00:48
我都知...小本經營出錯係難免的...
但經過他所說 "精细调试" 都沒發現問題就令人有點無奈,
描述中寫著 '此宝贝为焊接调试完的， 测试精度优于0.4%，调试后实测精度0.1%'
我有D 擔心之前買落的基準到底有多準
作者: kamcm 時間: 2013-11-15 02:08
本帖最後由 kamcm 於 2013-11-15 02:17 編輯

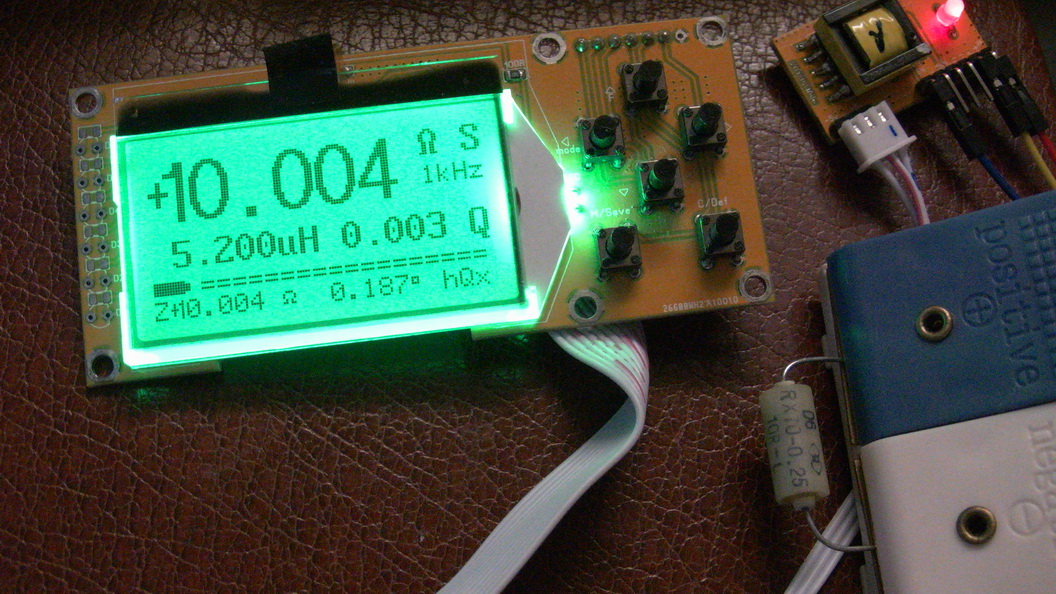

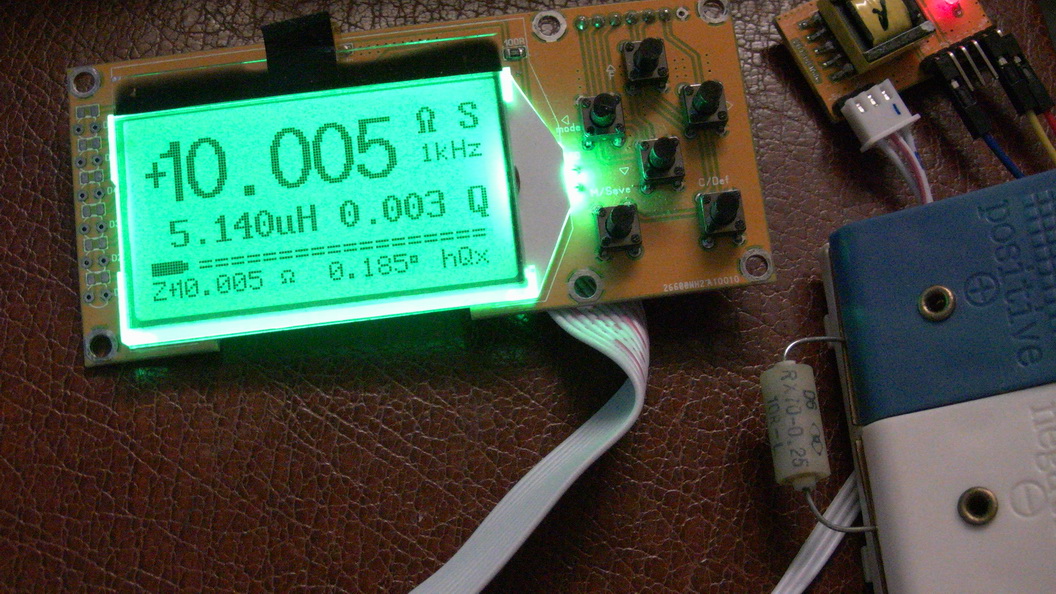

用LCR 錶, 挑左讀數最接近10K 的電阻出來, 然後焊落去..
隻LCR 錶依家用到了
Btw, 和記死左... 平時放圖的SERVER 死左
作者: funghome 時間: 2013-11-15 21:16
可能原本要精密配對個2粒電阻先 -->测试精度优于0.4%，调试后实测精度0.1%'
作者: billyck2 時間: 2013-11-15 21:50
佢而家有埋DP50賣,我都唔多敢落疊,而家重有你呢單野,又係聲稱調試完成....
作者: apple2e 時間: 2013-11-15 22:41
咁奇？部機有問應該校準唔到喎
ching你做左清零未？
作者: qkuser 時間: 2013-11-15 22:59
樓主都算是奇人,不是遇到騙子就貨品出問題,比平常人遇見這些的機會高出很多倍
作者: billyck2 時間: 2013-11-15 23:36
樓主都算是奇人,不是遇到騙子就貨品出問題,比平常人遇見這些的機會高出很多倍 ...
qkuser 發表於 2013-11-15 22:59
佢淘得多麻,又重手幾千蚊都照去馬...照機率計,其實都唔算中太多伏....
作者: Inti 時間: 2013-11-16 01:19
我部負載都出現同樣問題, 買第一套時零件上齊, 因為出問題買過第二套,
竟然少左一粒最大粒o既電容, 咁大粒都check 漏
作者: kamcm 時間: 2013-11-16 01:22
本帖最後由 kamcm 於 2013-11-16 01:30 編輯
樓主都算是奇人,不是遇到騙子就貨品出問題,比平常人遇見這些的機會高出很多倍 ...
qkuser 發表於 2013-11-15 22:59
..好奇心話唔關那兩粒電阻事...或許是巧合吧... 我焊番2粒電阻咁岩又正常番...
但整番好就算了.
其實你睇#2都知呢D問題不時發生, 不過唔係人人都出聲咁解
加過殼比佢又多部好駛好用的LCR
作者: kamcm 時間: 2013-11-16 01:24
佢淘得多麻,又重手幾千蚊都照去馬...照機率計,其實都唔算中太多伏....
billyck2 發表於 2013-11-15 23:36
除番開, 中伏率在3-5%左右...
作者: logoff 時間: 2013-11-16 08:16
除番開, 中伏率在3-5%左右...
kamcm 發表於 2013-11-16 01:24
已經係非常好嘅數字喇
，我估好多師兄（包括自己
）都未必做得到，只不過係冇喺呢度分享啫...........作者: qkuser 時間: 2013-11-16 09:22
回復 12# kamcm
咁又唔算多喎三十幾單中一單小伏
作者: dcc2000 時間: 2013-11-28 01:11
基凖標定，佢好似係用部二手Agilent 34401A。
佢之前收咗部二手Philips PM6306 LCR台式表，應該就係用嚟搞呢塊LCR。
二手儀器 ，凖唔凖好難講，唔知佢買咗返嚟有冇俾廠Cal過。
作者: ahwah133 時間: 2013-11-28 16:35
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kamcm 時間: 2013-12-13 08:21
本帖最後由 kamcm 於 2013-12-13 08:36 編輯

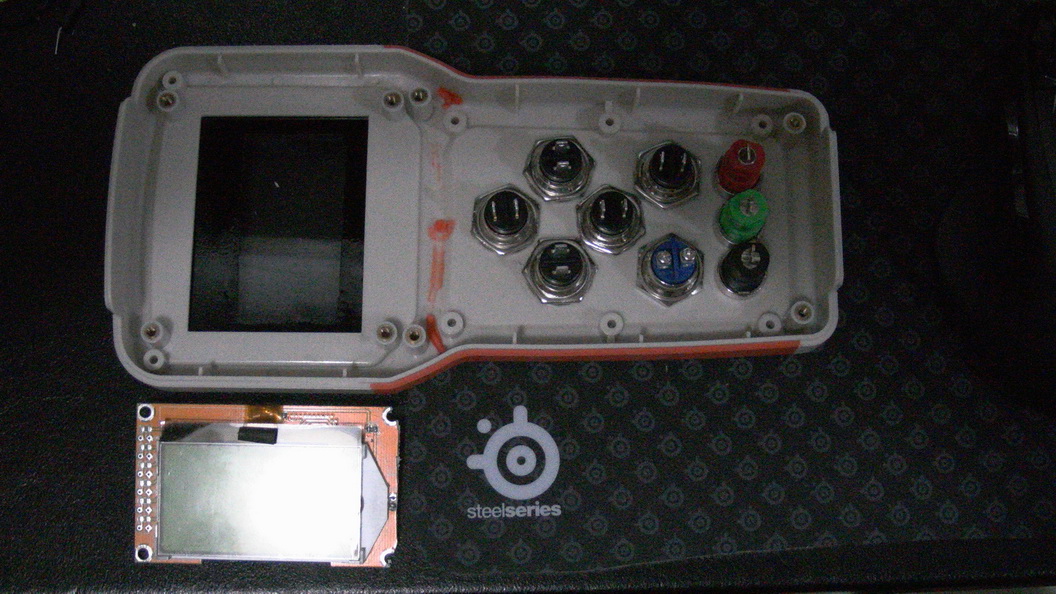

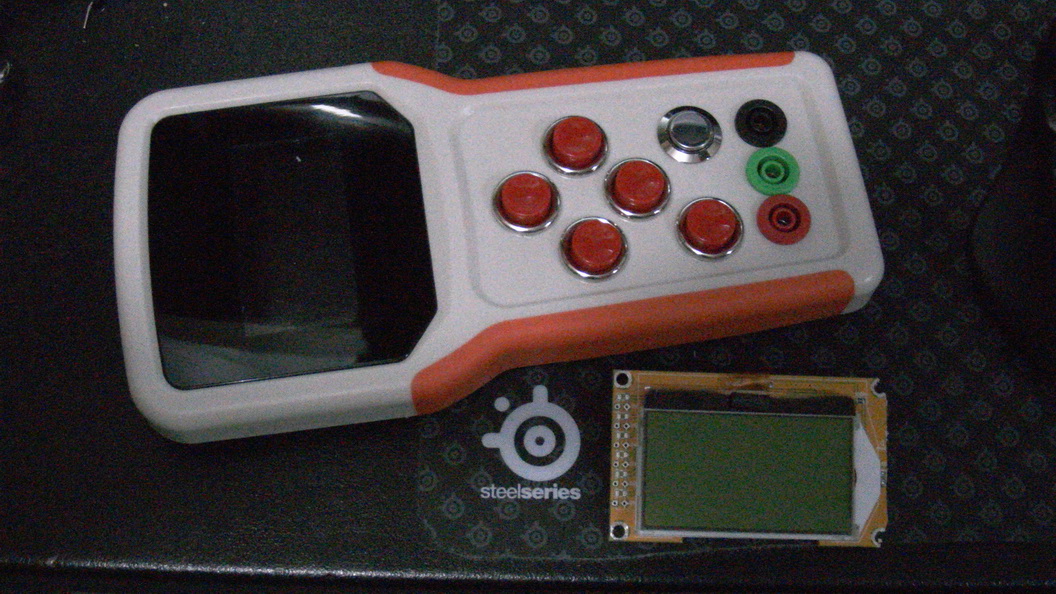

終於整左間屋比呢部野....
係TB買的殼...
由於D socket 太長身了, 所以唔會落到電池盒 = =
開好哂大部份位置,..依家仲諗緊電源點解決好....
作者: kamcm 時間: 2013-12-15 02:11
本帖最後由 kamcm 於 2013-12-15 02:13 編輯
套件真係玩下就好....
測180歐時, 在10K檔有BUG.量度出黎低左8歐...
http://www.youtube.com/watch?v=SrZwC46m0Ic&feature=youtu.be
測300歐則正常
http://www.youtube.com/watch?v=2lSDwpMPB6c&feature=youtu.be
作者: kawait 時間: 2013-12-19 03:21
套件真係玩下就好....
測180歐時, 在10K檔有BUG.量度出黎低左8歐...
測300歐則正常
...
kamcm 發表於 2013-12-15 02:11
已經比我想像中準架喇
套件都係玩下就算
作者: KSC 時間: 2013-12-19 11:21
終於整左間屋比呢部野....
係TB買的殼...
由於D socket 太長身了, 所以唔會落到電池盒 = =
開好哂大 ...
kamcm 發表於 2013-12-13 08:21
coolook 磷酸铁锂 14500 5号充电电池3.2V 你個電池位有5個，用4粒就出到+-6.4V
作者: kamcm 時間: 2013-12-19 14:03
本帖最後由 kamcm 於 2013-12-19 14:07 編輯
已經比我想像中準架喇
套件都係玩下就算
kawait 發表於 2013-12-19 03:21
其實係某D情況, 都算係準的

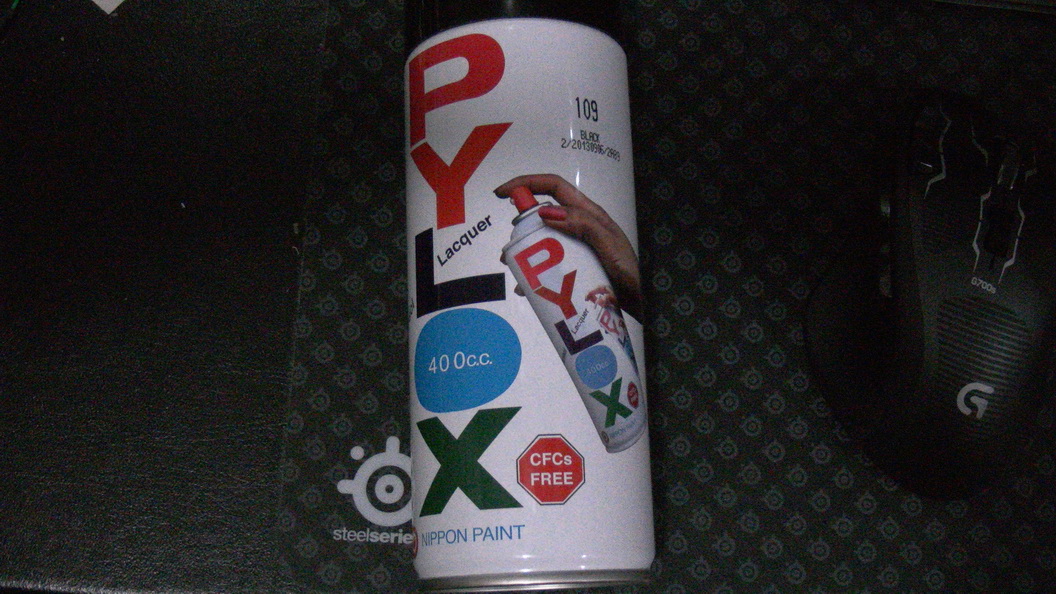

Btw, 大家平時噴油係用什麼去保留透光位的?
這是我我第一次噴... 我用左高溫膠紙做臨時屏蔽去整透光位...但有D油都係入左膠紙下面..
作者: edgeyim 時間: 2013-12-19 14:23
...Btw, 大家平時噴油係用什麼去保留透光位的?
這是我我第一次噴... 我用左高溫膠紙做臨時屏蔽去整透光位...但有D油都係入左膠紙下面..
kamcm 發表於 2013-12-19 14:03
縐紋膠紙，屏蔽%同時間+手工+心機成正比。
咁細個窗，用普通透明膠紙都得啦。
作者: hkshit 時間: 2013-12-19 19:32
回復 21# kamcm
膠紙 要疊過邊位, 然後用 界刀/筆刀 沿邊位界開, 撕走 膠紙 多餘部分
