最終成品圖

花了3日時間,還只算成功一半...

第一日,主要是拆VGA(1080ti)同z2e
z2e又是一樣,mos那裡是沒法上螺絲的,孔位沒對上,本人也沒上了





2017年的1080ti,今年先上水...3080ti先觀望一下,對3星的工藝沒那麼大的信心



裝上之前,用EK leak tester全都試一下,沒問題先去左



可惜EK不再做全主板的block(包括南橋位那裡),可能真的不好賣吧


說真,mos位不上螺絲真的行,只是裝上之後不對位真是囧,EK做好點不行嗎

O11D XL真的很好,但空間上真的有點不夠,不過O11D XL也不算太大了,對比1000D,V3000這些超大機箱

第1日就把要上block的都上了

第2日,就是把冷排洗一下,裝水道板,把排用軟管接另一個泵箱一體,再加上BA的過濾器跑了一個上午
因為XE 360是EK買回來,PE是國內行貨,排還是要洗的



一把風扇(25mm)+EK XE 360(60mm),也就是85mm厚度會把最下一個pcie擋板擋住,也剛好去到EATX最底位置
如果是夾漢堡,再加上25mm的風扇,一定會擋pcie插頭的,這要取捨一下

第2日就弄成這樣了,就準備第3日地獄日了

第3日,就是上水道的最終功夫了,也是最慘一日
由原計劃是上軟管,直接換成硬管,最終變成金屬硬管,也算一次自我挑戰了

硬管切割器,真的行好用,用過金屬管真的走不回頭
要預彎管 bp by ba也有,淘佬水冷店也有不少的



金屬倒角器,真的好用,但一個不小心,也刮傷外面的電鍍層


因為是第一次上硬管,也是第一次用金屬管,沒想到EK的硬管頭真的好難塞,因為太高也是一個問題
z2e有dimm,就是dimm問題,原本算的高度延長座也沒用,只能換成雙彎管去連接
也把唯一一個3通ek fitting用上了,結果在接水道板同排時就出現大問題,因為距離太短,EK硬管fitting太高就大問題
沒法塞入去,手頭上也沒多餘對旋接頸,只能用上軟管了,用的是zmt的軟管







成品就是這樣了,金屬管觀望質感真的不錯
有色水也是可以用,例用透明的block,水道板,這個水冷機總用冷液量1.2L左右
溫度方面,在今日中午打了2小時全境2,水溫44度左右(室溫32度),GPU不過50度,cpu 60-70度左右(全核4.15-4.25,1.35V,大雷U)
也算是不錯了,夏天之下,24核的cpu真不強求到50度了(zen2 cpu是有積熱問題,intel 10900k算是解決了這方面問題)
裝水道方面,下一次換VGA時才再改一下,上排進出水口是沒法改的,因為Z2E block的出水位太高了,只能放在前面
如果要用金屬管接上冷排,直接用對旋接頭接就好了,而下冷排可以把進出水口位換成機箱尾部,用預彎曲管接90度/T型3通fitting,再弄平衡金屬直管去接,這樣安裝是非常容易的
接頭也可以換成BP的短身接頭(比ek更貴),更便於安裝

———————-更新線—————

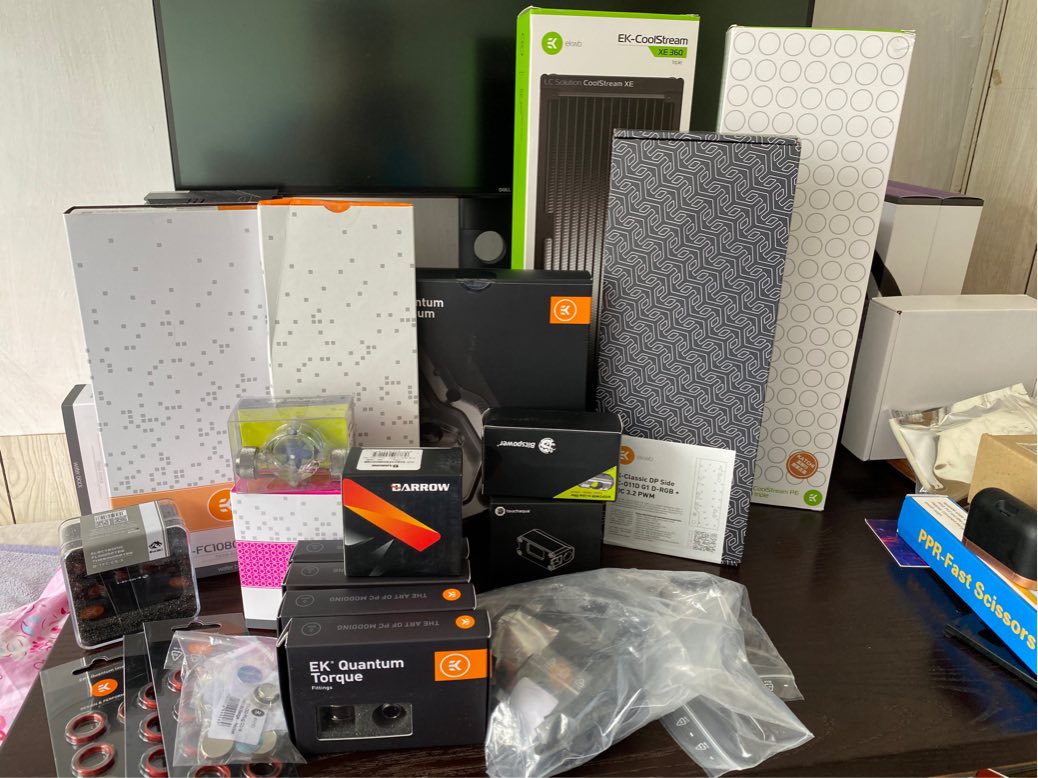

EK同bp野都到齊，房間也重新搞好，今日終於可以開工了


———————-更新線—————

夏天了,又熱已來了....
Dark base pro是靜...但U14S上的A15全速真不靜....
(3960X風冷真的不好壓 PBO都不敢開了)
去了EK一轉...手痕就點了下去了

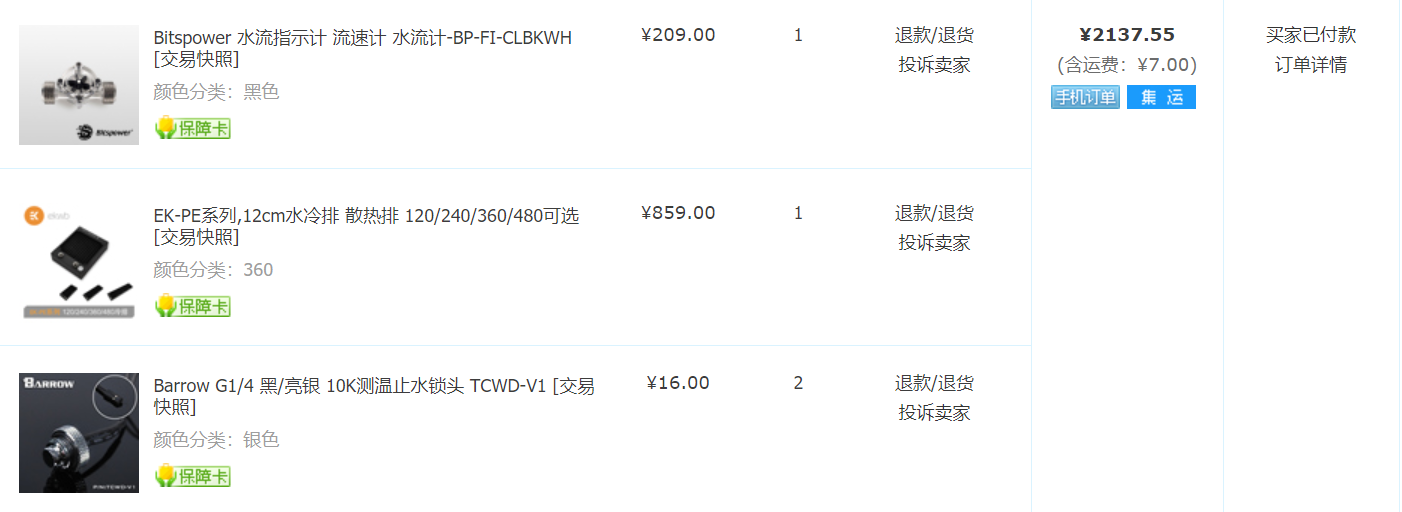

因為EK賣完了PE 360,所以去淘回來了


之後等所有野到手先去買Lian Li O11D XL了
120 fan仲考慮用RGB Fan 定是全用 A12X25 PWM了
有人有好提議!?

(目前還是玩回軟管,之後3080ti出了之後才考慮換不換成硬管吧)

圖片附件: 2020-06-11 (1).jpg (2020-6-11 23:45, 138.83 KB) / 下載次數 82
https://h2.hkepc.com/forum/attachment.php?aid=2198506&k=1d5ec84741307ae233950d97d95a7749&t=1781494835&sid=aceYa1ds9Ge



圖片附件: 2020-06-11 (2).png (2020-6-11 23:48, 121.44 KB) / 下載次數 93
https://h2.hkepc.com/forum/attachment.php?aid=2198507&k=6ca077a859f6f041fb0791a710ee3bd5&t=1781494835&sid=aceYa1ds9Ge



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(38D35).jpg (2020-6-25 12:10, 145.04 KB) / 下載次數 78
https://h2.hkepc.com/forum/attachment.php?aid=2201429&k=804bf2e5695bd62dfbc6576dac7275fd&t=1781494835&sid=aceYa1ds9Ge

---

作者: 樹下乘涼    時間: 2020-6-12 09:00

師兄有冇好既淘佬店買進口D5好介紹?

---

作者: ok041094    時間: 2020-6-12 09:26


一般都看價格，本人今次在發燒友水冷mod改裝 買bp同ek的東西（貪發貨地是深圳）

也可以去EK官網直接買（有這類pump)
國外賣水冷的有ppcs,第一次上水就在這買物資的。

香港EK同bp可以去SSP 正都同中央田到買，中央田目前現貨是賊船為主，正都就no ez為主，但不一定有貨，要買時可以先打去問問

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)

---

作者: inori    時間: 2020-6-12 15:56

本帖最後由 inori 於 2020-6-12 16:07 編輯

ching你係用Z2E定Z2EA?
我用Z2EA都買左EK個monoblock
但我發現佢有design fault

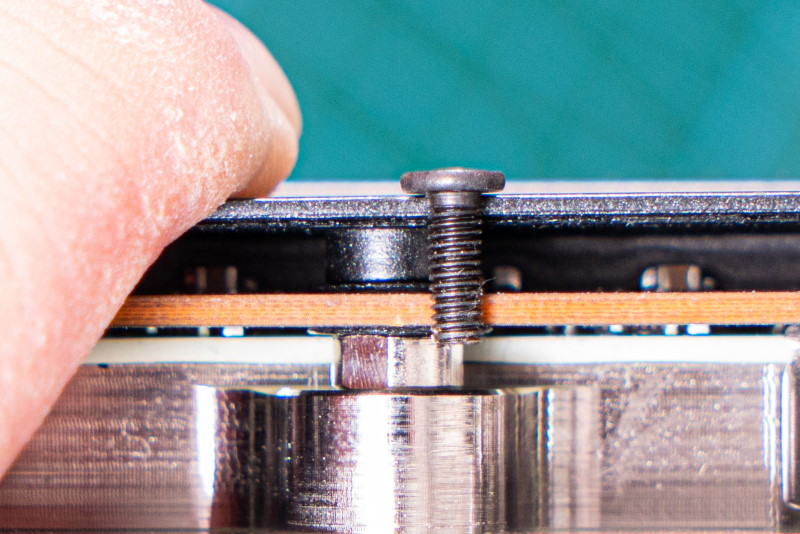

盒入面有左兩粒M2.5 7mm既螺絲用黎上moseft個位,


但7mm係太短完全掂唔到個Block扭唔到粒螺絲入去


我已經email左EK但佢地未覆我

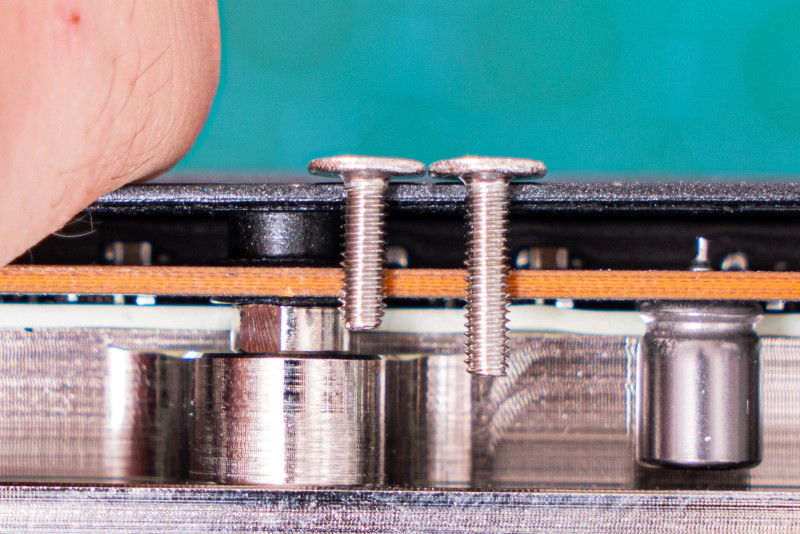

我等唔切自己去買左幾粒M2.5 8MM同10MM黎試


8mm既話ok扭得入但只扭到兩下就扭到盡,好似比較淺,唔夠入,驚咬得唔夠力
10mm既話就長左少少扭到盡既話會鎖實左粒銅柱,分開個Block時會連粒銅柱都拆埋
所以9mm就應該係最fit,但市面上我搵唔到大扁圓頭既M2.5 9MM既螺絲
最後我用左10mm
唔知係唔係個Block新出無耐既關係其它Forum例如overclock.net,chiphell唔見有人講呢個問題

圖片附件: LR_20200610_032236s.jpg (2020-6-12 15:55, 138.05 KB) / 下載次數 73
https://h2.hkepc.com/forum/attachment.php?aid=2198643&k=fb4dea61a526dd088209446dcc217ba5&t=1781494835&sid=aceYa1ds9Ge



圖片附件: LR_20200610_032525s.jpg (2020-6-12 15:55, 147.19 KB) / 下載次數 74
https://h2.hkepc.com/forum/attachment.php?aid=2198644&k=dff1b1b2b3d4bd48b4d7c7b9eaff743e&t=1781494835&sid=aceYa1ds9Ge

---

作者: ok041094    時間: 2020-6-12 16:11

本帖最後由 ok041094 於 2020-6-12 16:27 編輯

未到手未知道，本人是z2e,見yt有人有完全拆解安裝的過程

單靠cpu block的螺絲應該可以壓到mos那邊的，不上問題不大，看影片用回原裝好像也上不了

https://youtu.be/0JtMvl8CGh0

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)

---

作者: inori    時間: 2020-6-12 17:03



原來有youtuber都係咁咁真係EK有問題
的確單靠cpu block螺絲係可以壓實,但因為Mosfet果啲thermal pad有彈性會撐開左
我估溫度唔多唔少會有影響,雖然應該唔係多但都可能有357度既difference

---

作者: TIMAXER    時間: 2020-6-12 17:06

回復 2 #樹下乘涼

D5 pump買by or ba嘅都得。
EK個啲唔明貴起邊。

via HKEPC Reader for Android

---

作者: ok041094    時間: 2020-6-12 17:06


美亞有 2.5 9mm
淘寶也有

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)

---

作者: ok041094    時間: 2020-6-12 17:09


水道一體，反正都是3.2 都還行吧，又不是走3個360同3個以上block,仲未要雙DDC/D5

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)

---

作者: 樹下乘涼    時間: 2020-6-12 20:23




    睇BY果款用LOWARA..點解BY賣咁貴既..
同款淘寶平100~200....所以唔明...

---

作者: TIMAXER    時間: 2020-6-13 01:16

回復 10 #樹下乘涼

有時淘佬pump要睇 運作溫度，
有啲pump只可以45度或以下運作，熱啲就好快死。

By pump可以60度運作，已經差好遠

via HKEPC Reader for Android

---

作者: 樹下乘涼    時間: 2020-6-13 13:55




    原來仲有咁樣既分別..真係唔知..

---

作者: 樹下乘涼    時間: 2020-6-13 15:06

回覆 11# TIMAXER


    唔係啵..我係指BY既LOWARA D5 同 淘寶上面既LOWARA D5 個價錢差咁遠既..

---

作者: TIMAXER    時間: 2020-6-13 18:35

回復 13 #樹下乘涼

始終大陸大廠，出事有保養

via HKEPC Reader for Android

---

作者: ok041094    時間: 2020-6-25 19:53

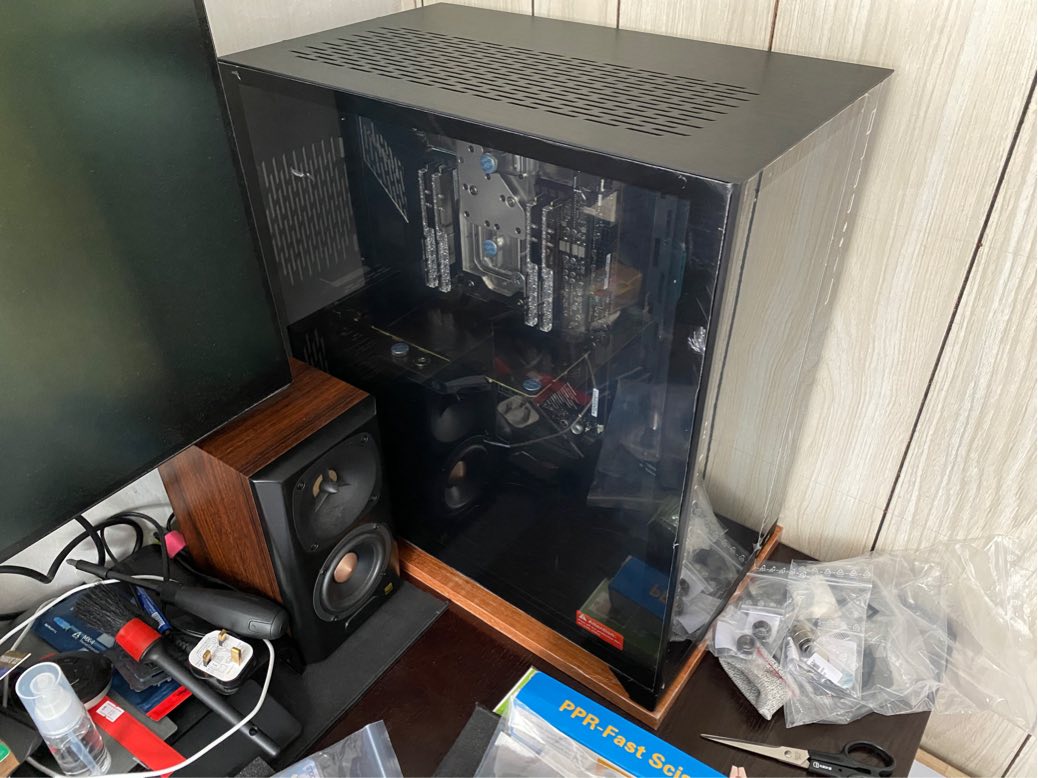

今日完成的部件，水道同銅管要之後幾日慢慢搞了

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(6C87B).jpg (2020-6-25 19:52, 131.23 KB) / 下載次數 25
https://h2.hkepc.com/forum/attachment.php?aid=2201529&k=a2c6fdc125bdcbbb3048175d1038323e&t=1781494835&sid=aceYa1ds9Ge

---

作者: arfatt    時間: 2020-6-26 14:47



如用ARGB 風扇 EK Vardar RVO 120ER 勁風壓有 3.16mm H2O。
  https://www.ekwb.com/shop/ek-vardar-evo-120er-rgb-500-2200-rpm

---

作者: ok041094    時間: 2020-6-27 12:17


全用a12x25了
難看就難看點吧

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)

---

作者: ok041094    時間: 2020-6-27 12:19

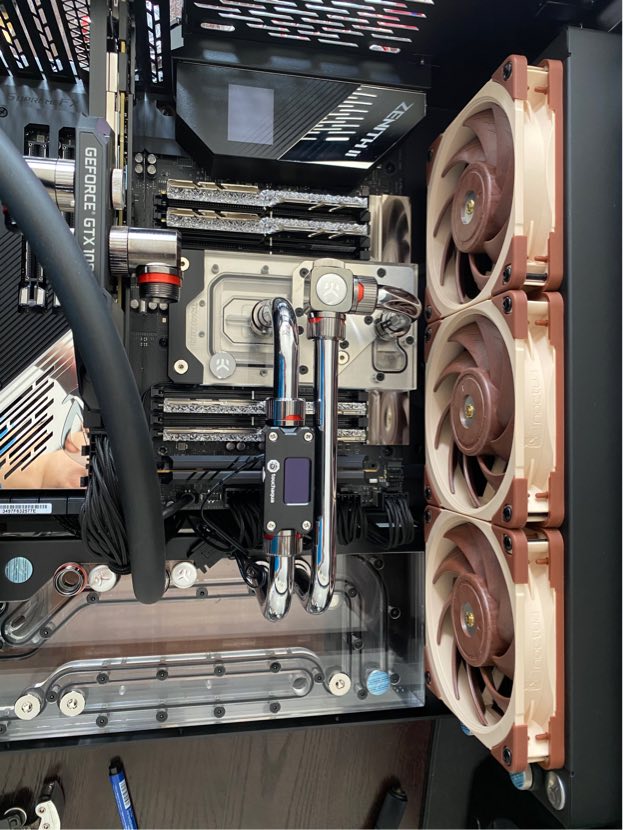

再也不用廷長座了，一次都沒成功過氣壓測試
直接用雙彎曲銅管就一次過

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(8A248).jpg (2020-6-27 12:18, 114.42 KB) / 下載次數 33
https://h2.hkepc.com/forum/attachment.php?aid=2201860&k=719f0d3fd5eababd58620452a6dc3228&t=1781494835&sid=aceYa1ds9Ge

---

作者: ok041094    時間: 2020-6-27 13:54

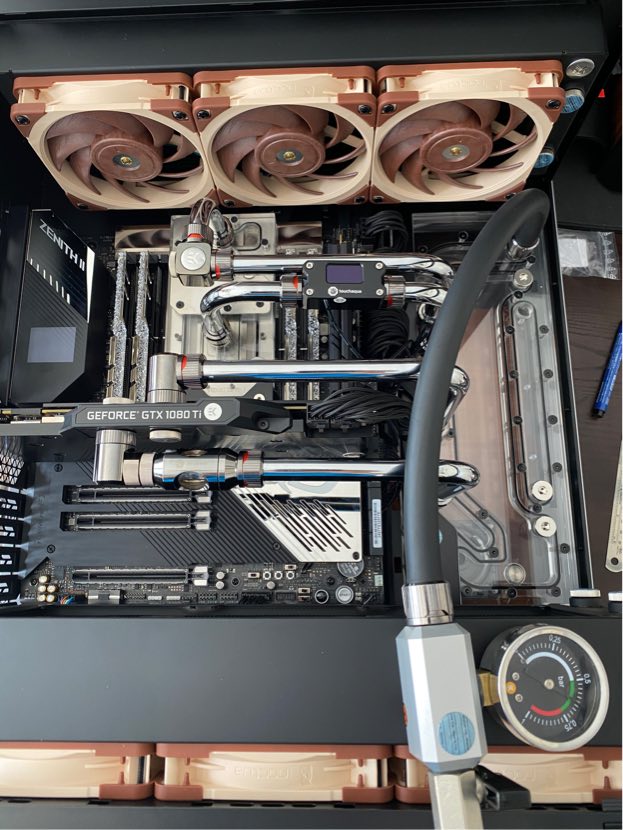

銅管目前就這樣，每裝一條就用leak tester試一下
只要pass test就沒問過，才開始弄下一條

via HKEPC IR Pro 3.6.1 - iOS(3.0.0)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(B5CBE).jpg (2020-6-27 13:52, 109.61 KB) / 下載次數 30
https://h2.hkepc.com/forum/attachment.php?aid=2201871&k=35b7cd14b0851df1909187d16e64ceeb&t=1781494835&sid=aceYa1ds9Ge

---

作者: crackong    時間: 2020-6-27 18:52

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: arfatt    時間: 2020-6-27 19:23



樓主套自組水冷好正，底冷排係360x60mm厚?

---

作者: ok041094    時間: 2020-6-27 23:08


是,EX360,上排是PE360

其實已經切好,上左水了,只是前面管上太難上銅管了,只好直接用ek zmt 軟管去接
單純接管,足足花了一日的時間

---

作者: arfatt    時間: 2020-6-28 12:18


ek pe 360 38mm 厚放頂，ek xe 360 60mm厚放底好正，cpu 同gpu 溫度一定好理想。

---

作者: ok041094    時間: 2020-6-28 19:01

完工之後一日....
雙手超痛....
擰快擰真的好傷手....

---

作者: TIMAXER    時間: 2020-6-28 20:21

回復 24 #ok041094

無用allen key?

via HKEPC Reader for Android

---

作者: ok041094    時間: 2020-6-28 21:15

回覆 25# TIMAXER
是擰快擰...比較用力(軟管)

---

作者: arfatt    時間: 2020-6-28 21:25



我明日都要整十個軟管快擰…

---

作者: TIMAXER    時間: 2020-6-28 23:19

回復 26 #ok041094

我用鉗夾住扭
去到無螺絲位就停

via HKEPC Reader for Android

---

作者: arfatt    時間: 2020-6-29 23:23

本帖最後由 arfatt 於 2020-6-29 23:24 編輯


我啱啱手扭完十個快擰3分軟膠喉厚料，明日先試水。

---

作者: ok041094    時間: 2020-6-30 16:34



等睇作品成果
