作者: snowhk 時間: 2018-9-23 18:49 標題: 耗時10小時的平價雜牌水冷系統[含製作過程]

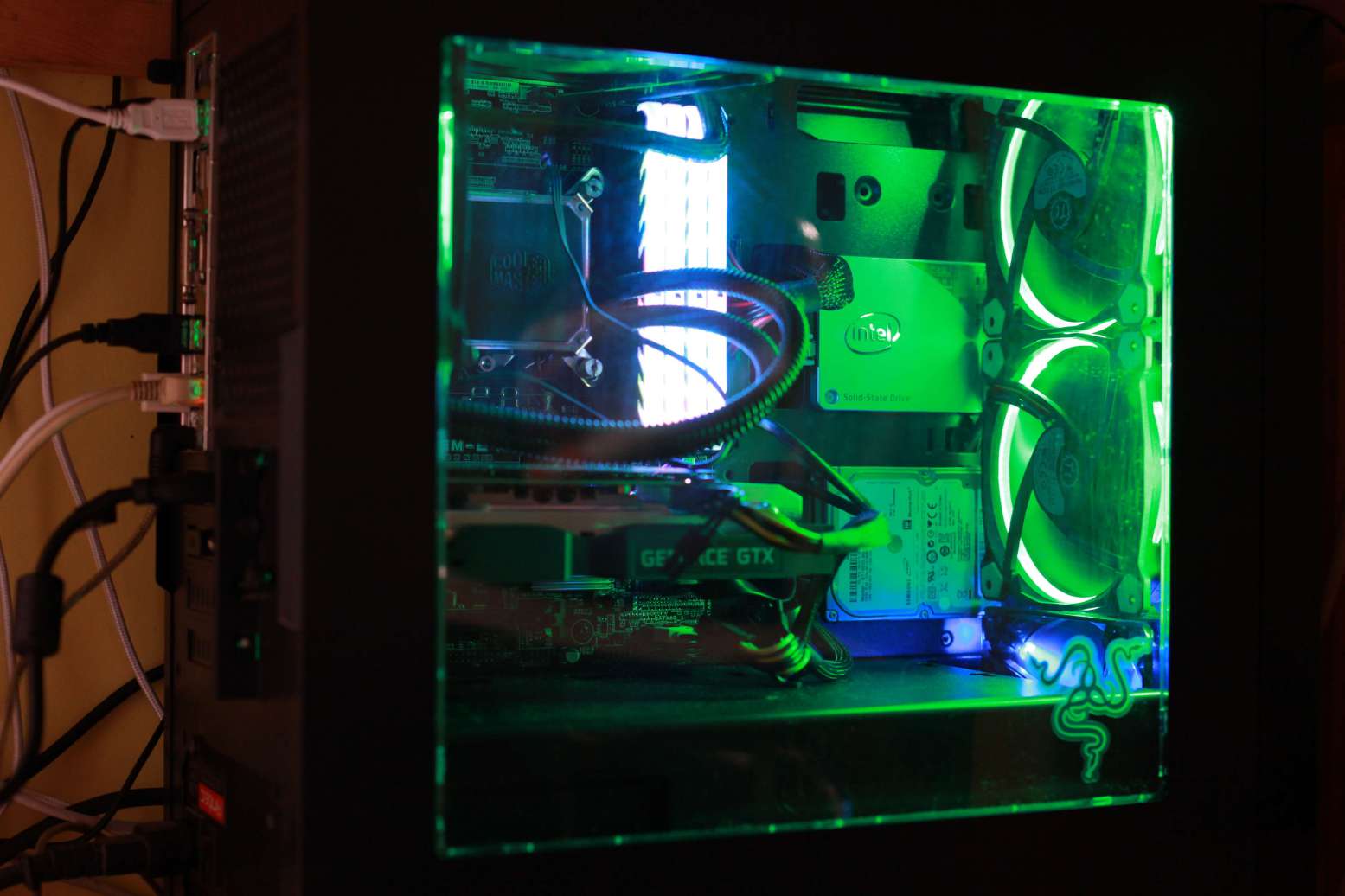

最近生活比較無挑戰性，閒逛淘寶又發現水冷系統價格好像變得平宜近人，受手痕影響，決定將家裡一台五年老主機翻新一下。
由於一般只會用來上網/看Netflix，有時會順應潮流玩一下大作品（期望Battlefield 5, Red Dead Redemption 2等)，所以如果有什麼零件可沿用就沿用。
大部分零件源指2013年，是用LGA1150針腳處理器的年代，以價錢考慮，決定留在同樣平台。
先由零件說起吧：
| 組件 | 原型號(2013年購入) | 新購入型號(2018年9月) |
| 機箱 | Cooler Master 342 | Thermaltake "啟航者"(淘寶 ; $192) |
| 處理器 | i5 4440 | i7 4790k (淘寶2手; $1400) |
| 顯示卡 | Sapphire r9 280x(全壞) | Asus GTX1060 6GB(香港;$2150) |
| 底板 | AsRock B85M Pro4(半壞) | Asus B85M-E Rev 2.0(淘寶 ; $290) |
| 散熱 | 處理器: Cooler Master Liquid 120 顯示卡: 原裝 (經常過熱, 80-90度) | 淘寶雜牌水冷(淘寶 ; $1092)[分體式水冷, 冷卻處理器及顯示卡) 其他水冷配件，如90度Barrow彎插(香港;$831) 數把Thermaltake 風扇(淘寶; $316) |

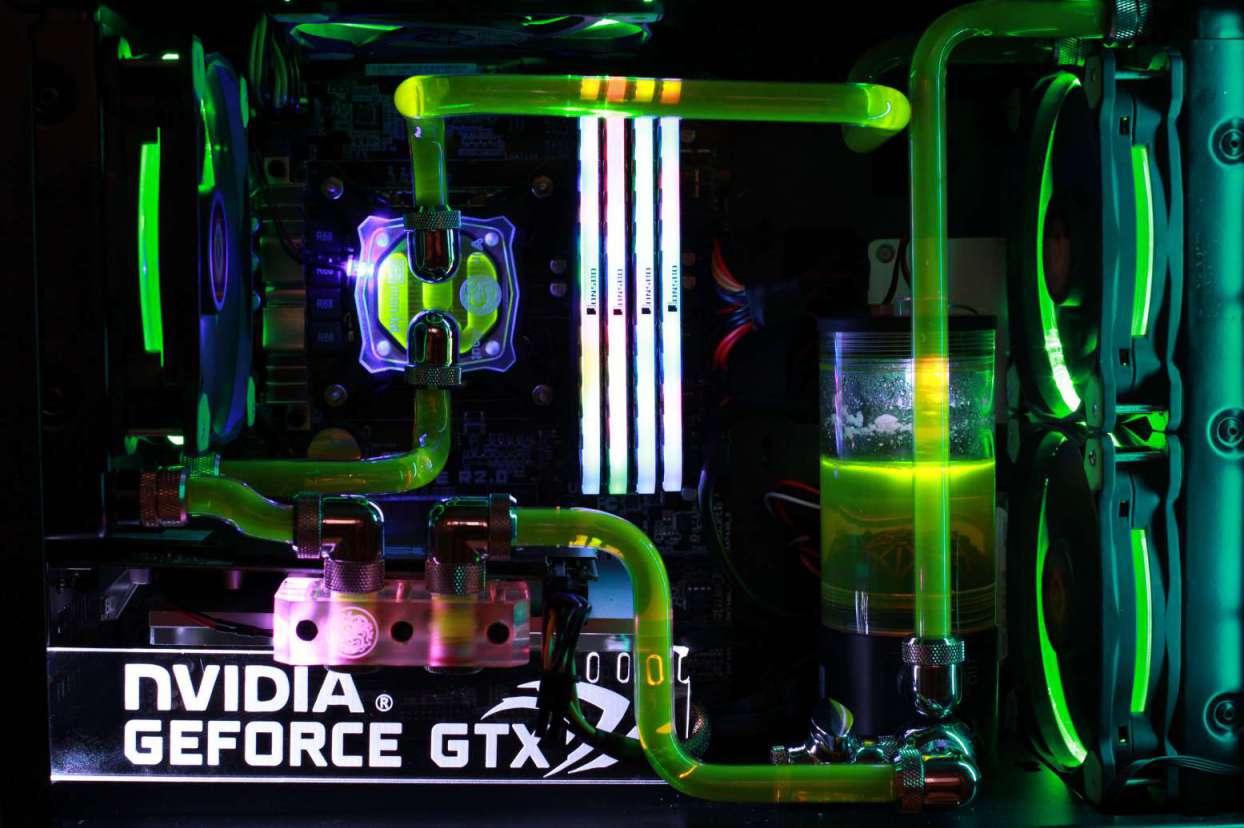

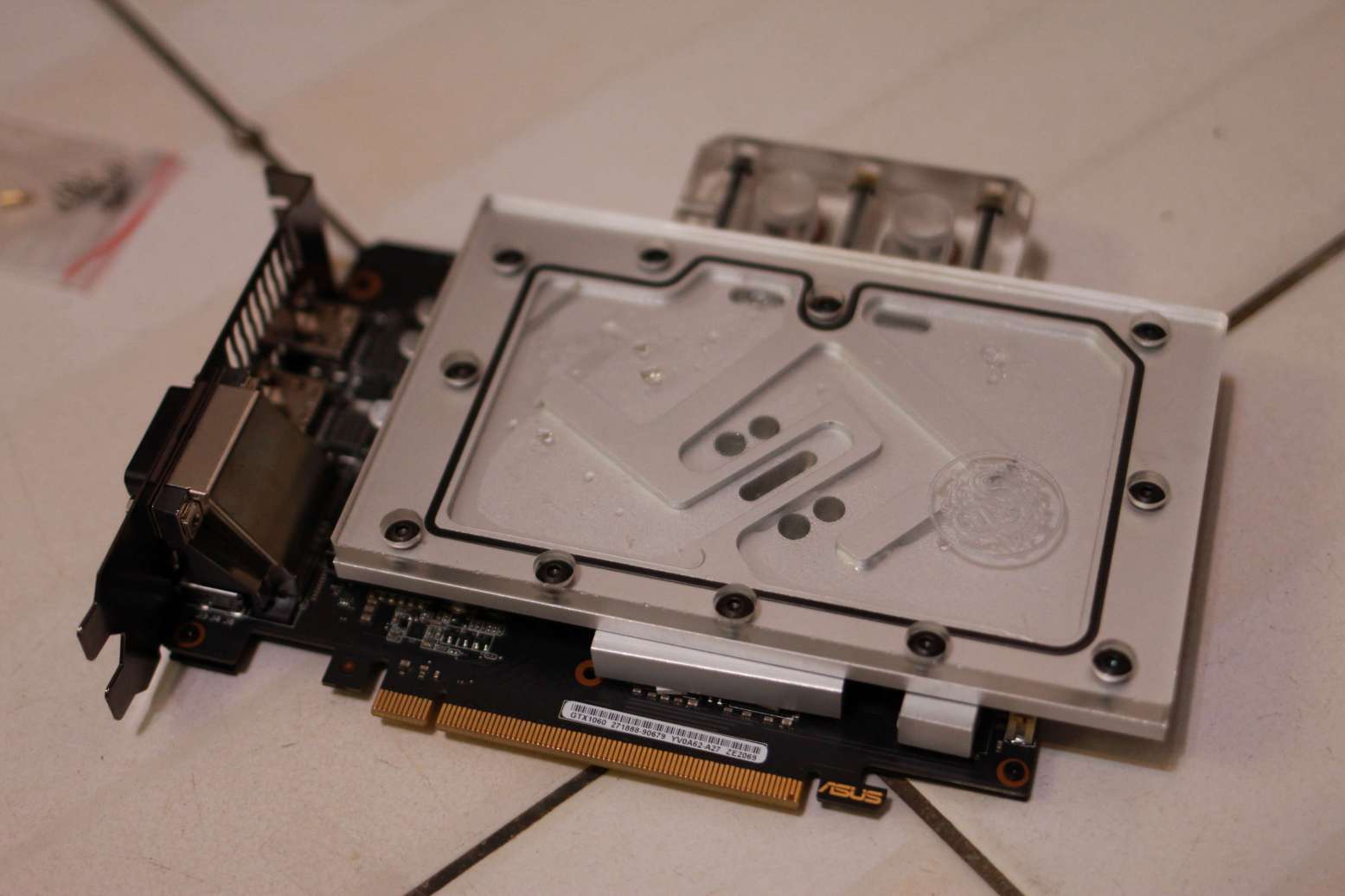

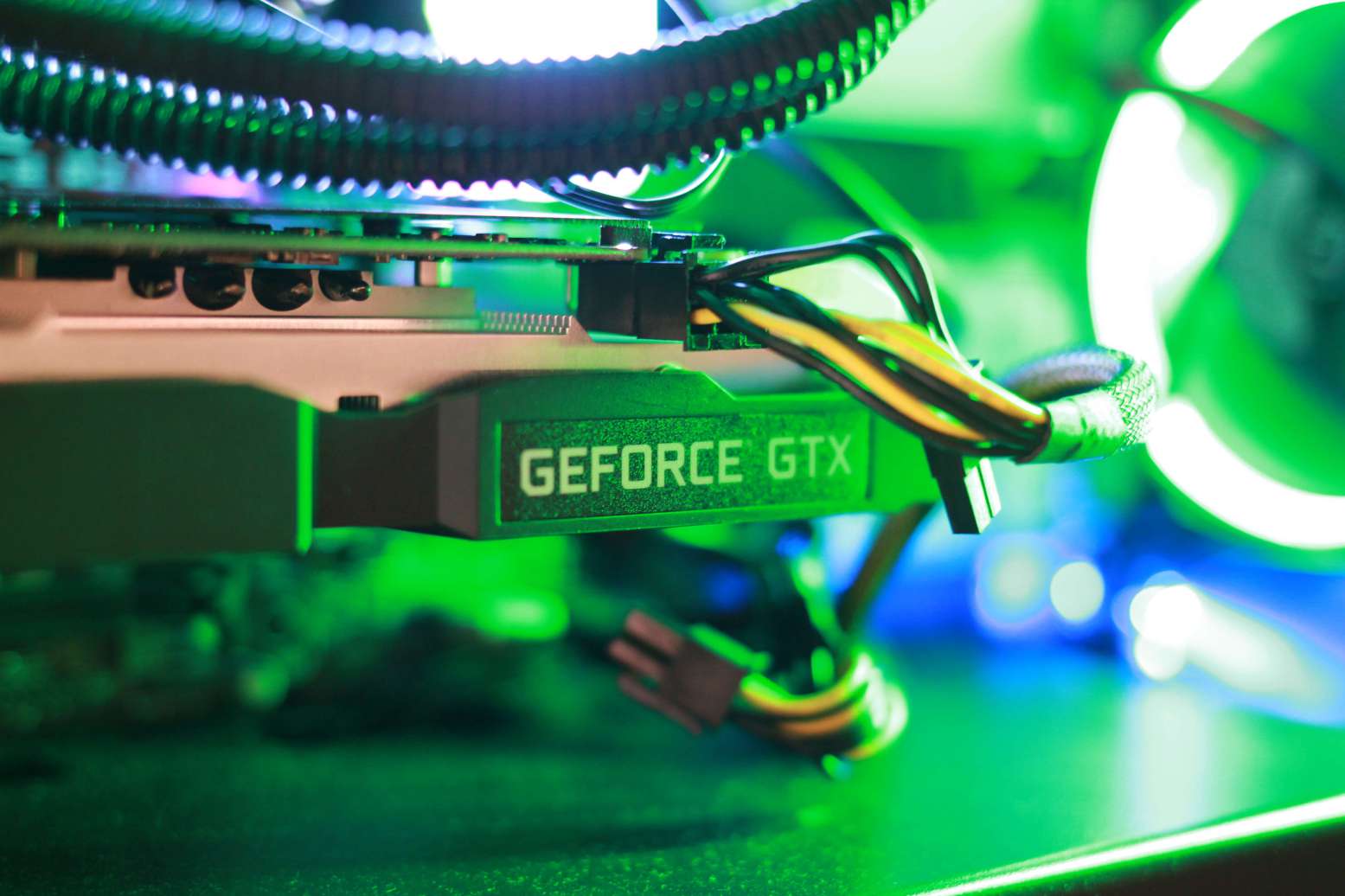

由於要加裝顯示卡水冷頭，這張新購入的ＧＴＸ１０６０就沒有了保養

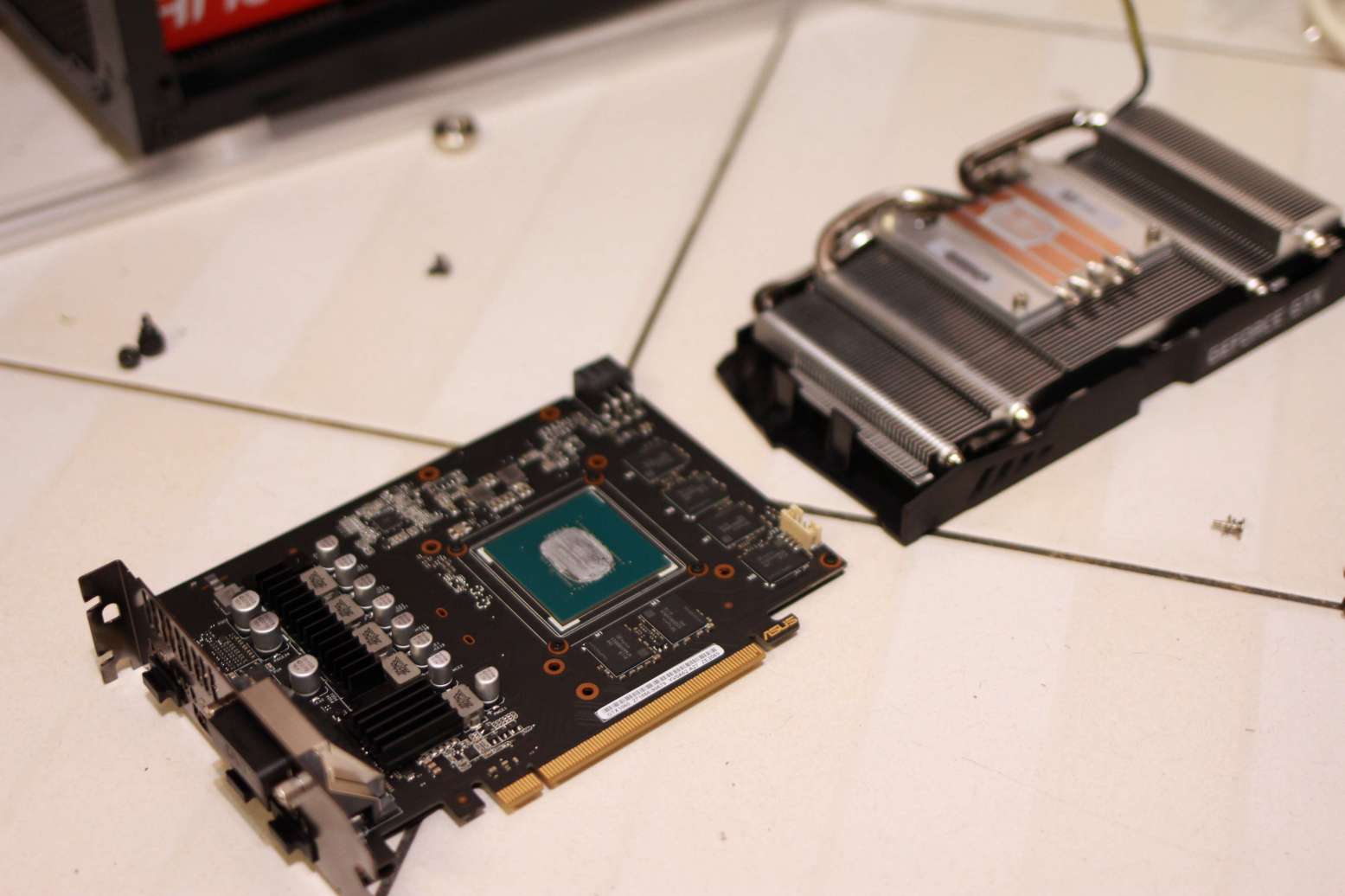

折解顯示卡比較輕鬆

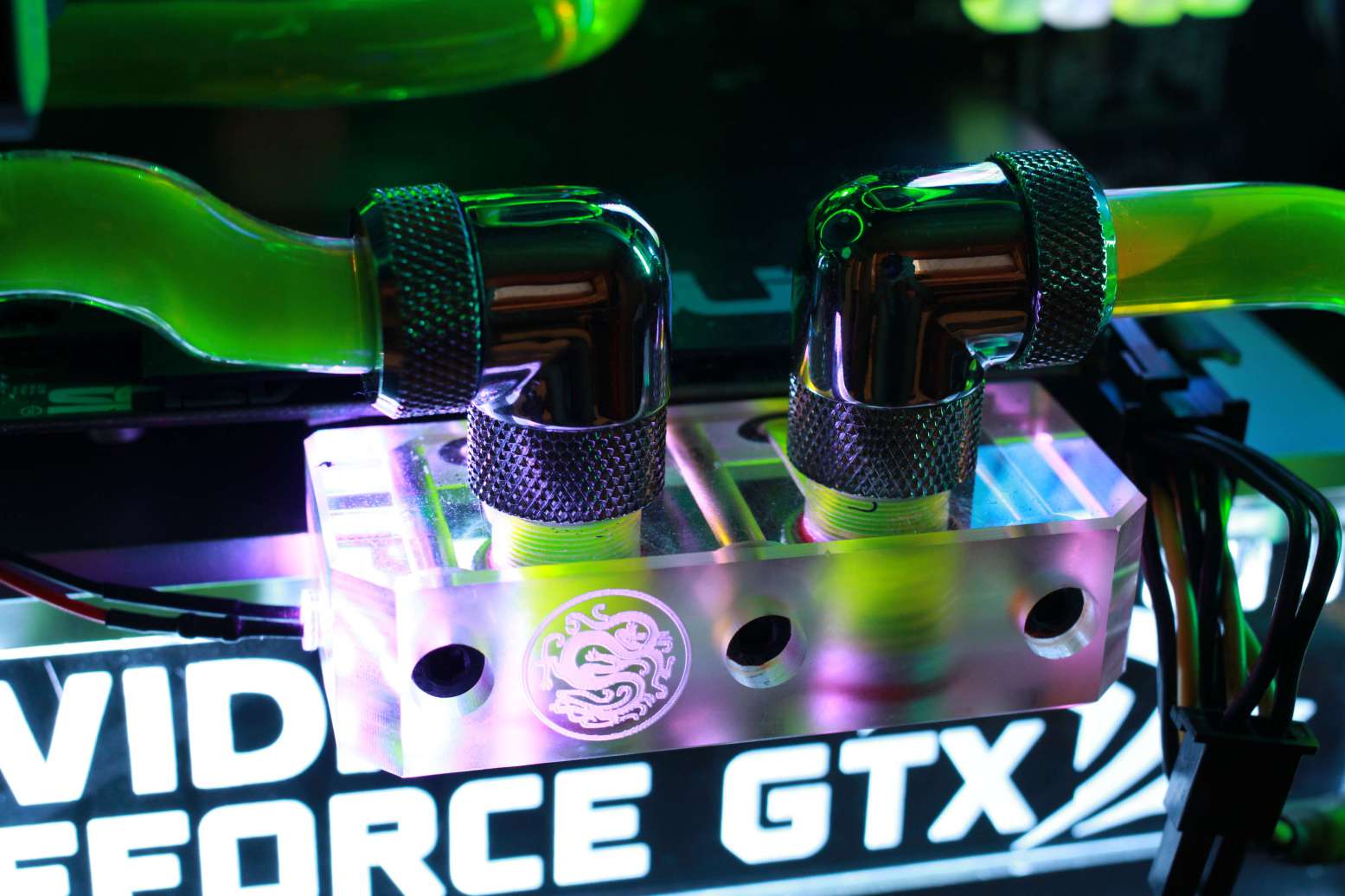

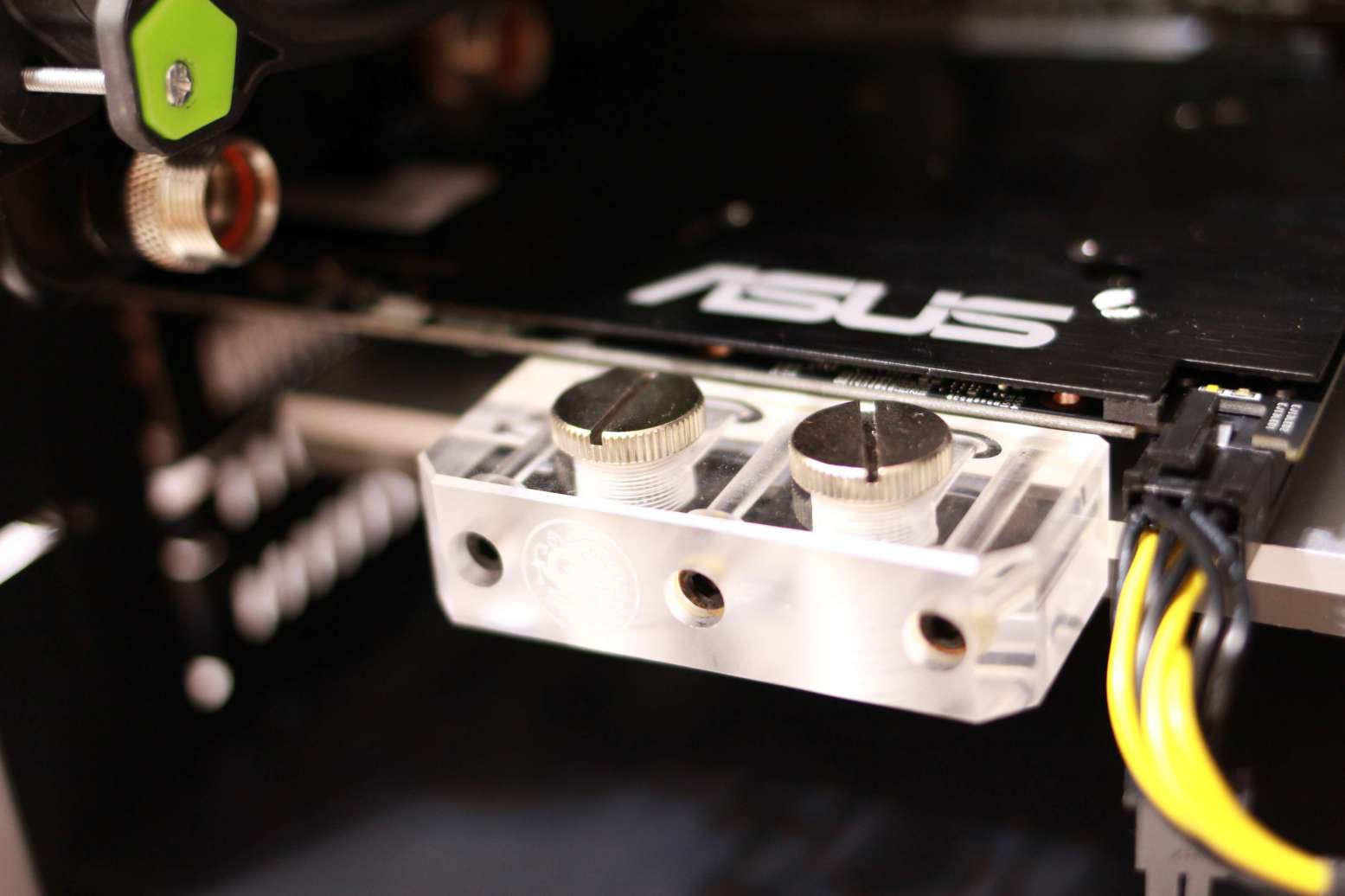

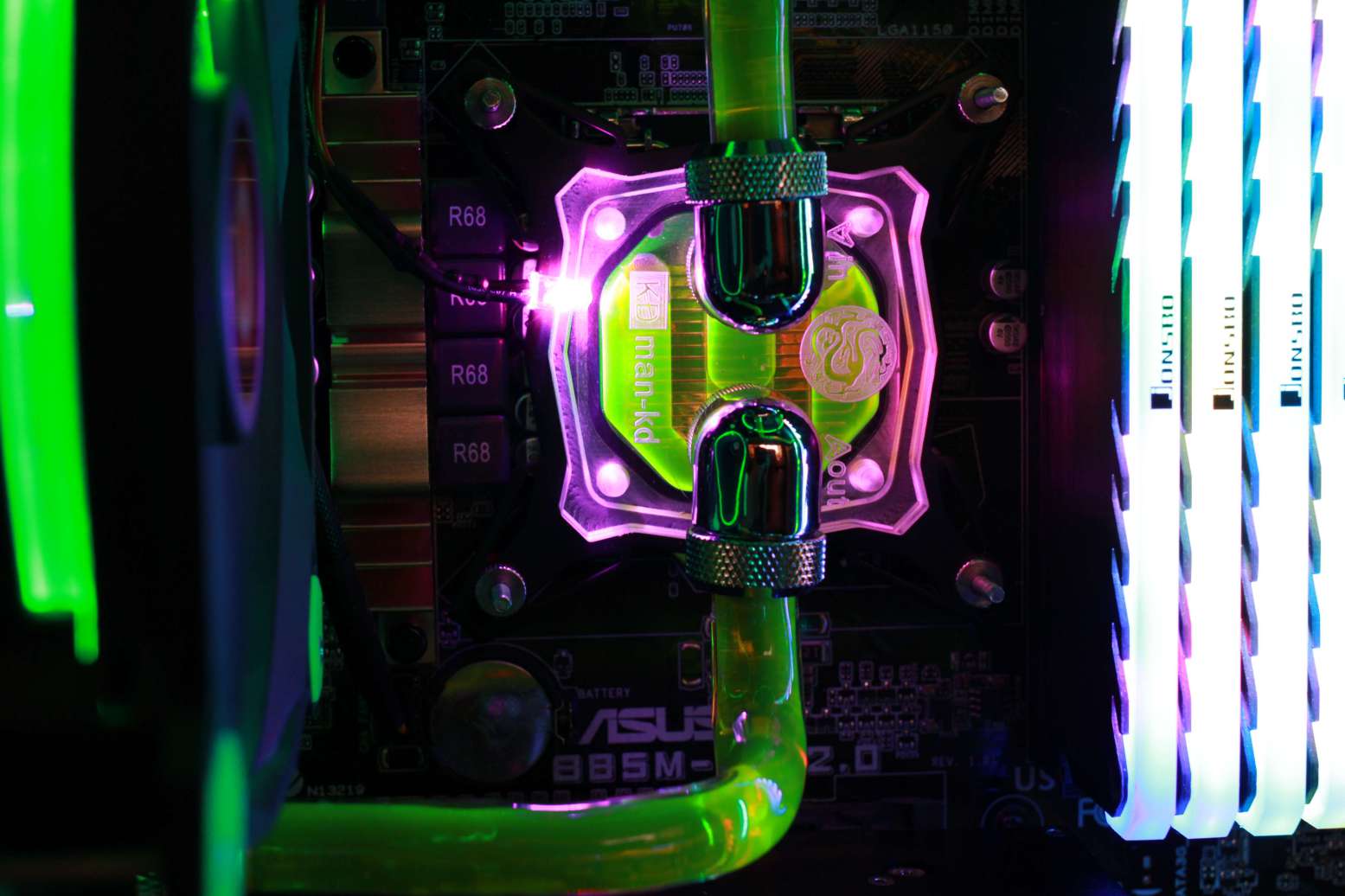

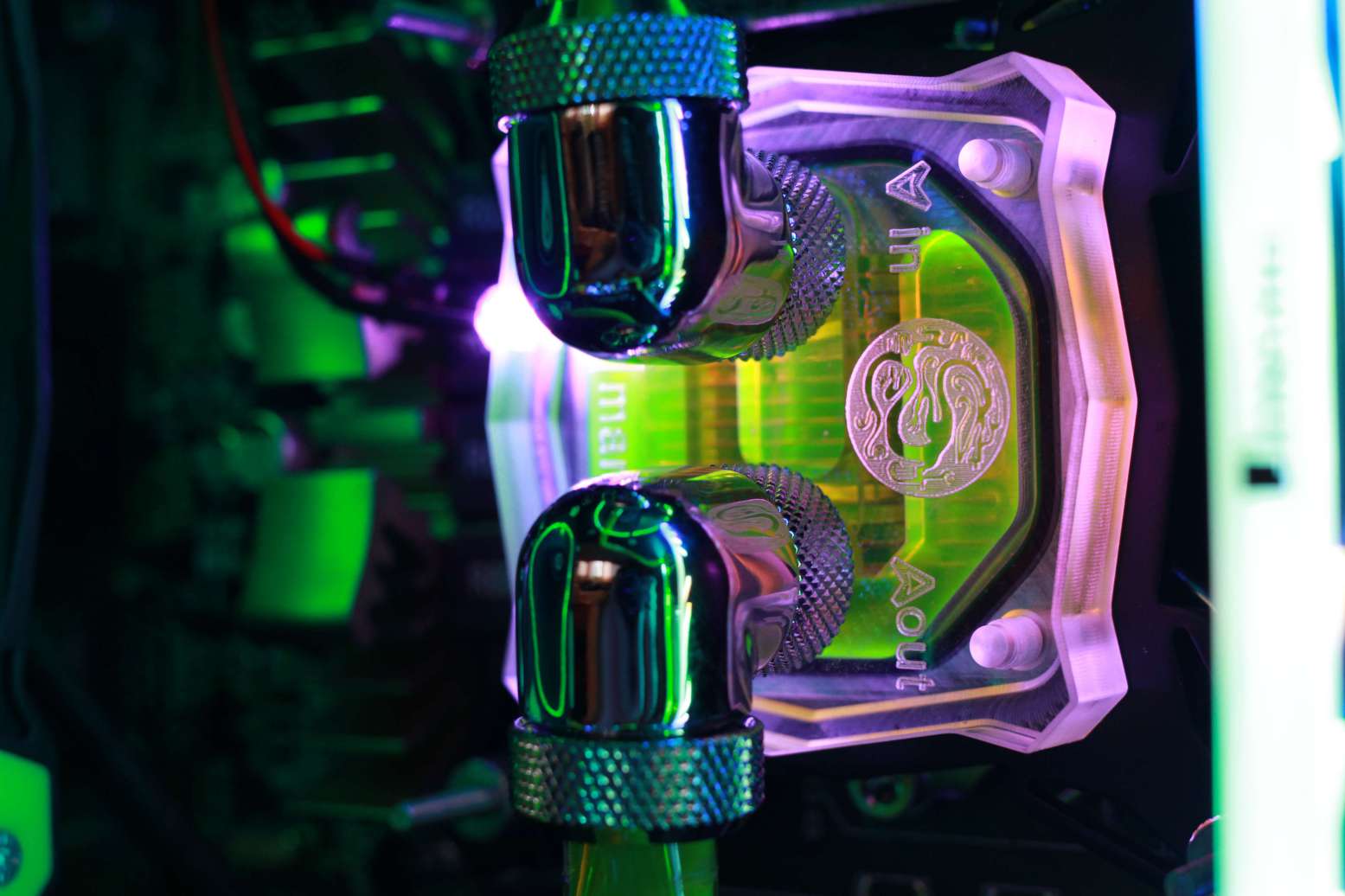

平價雜牌水冷頭

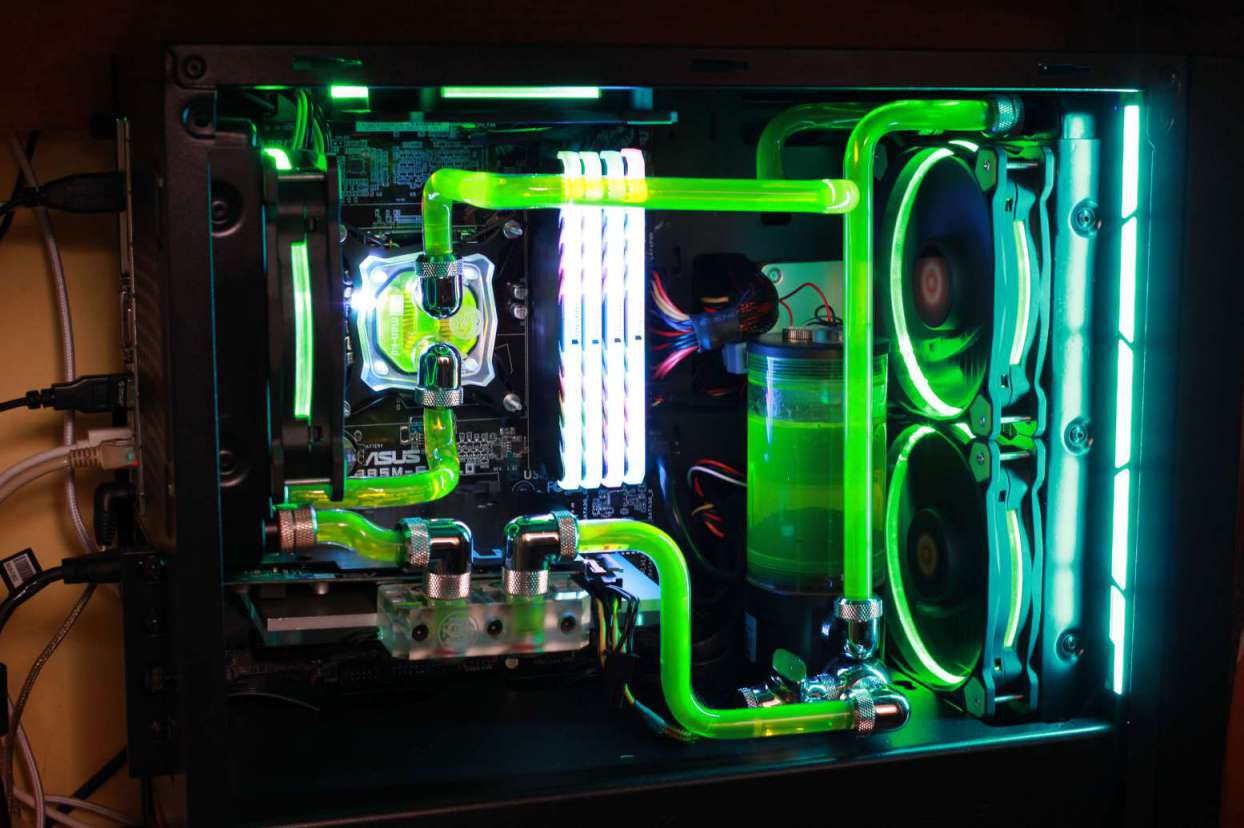

由於是mATX機箱，細小空間令水冷系統安裝難度大增

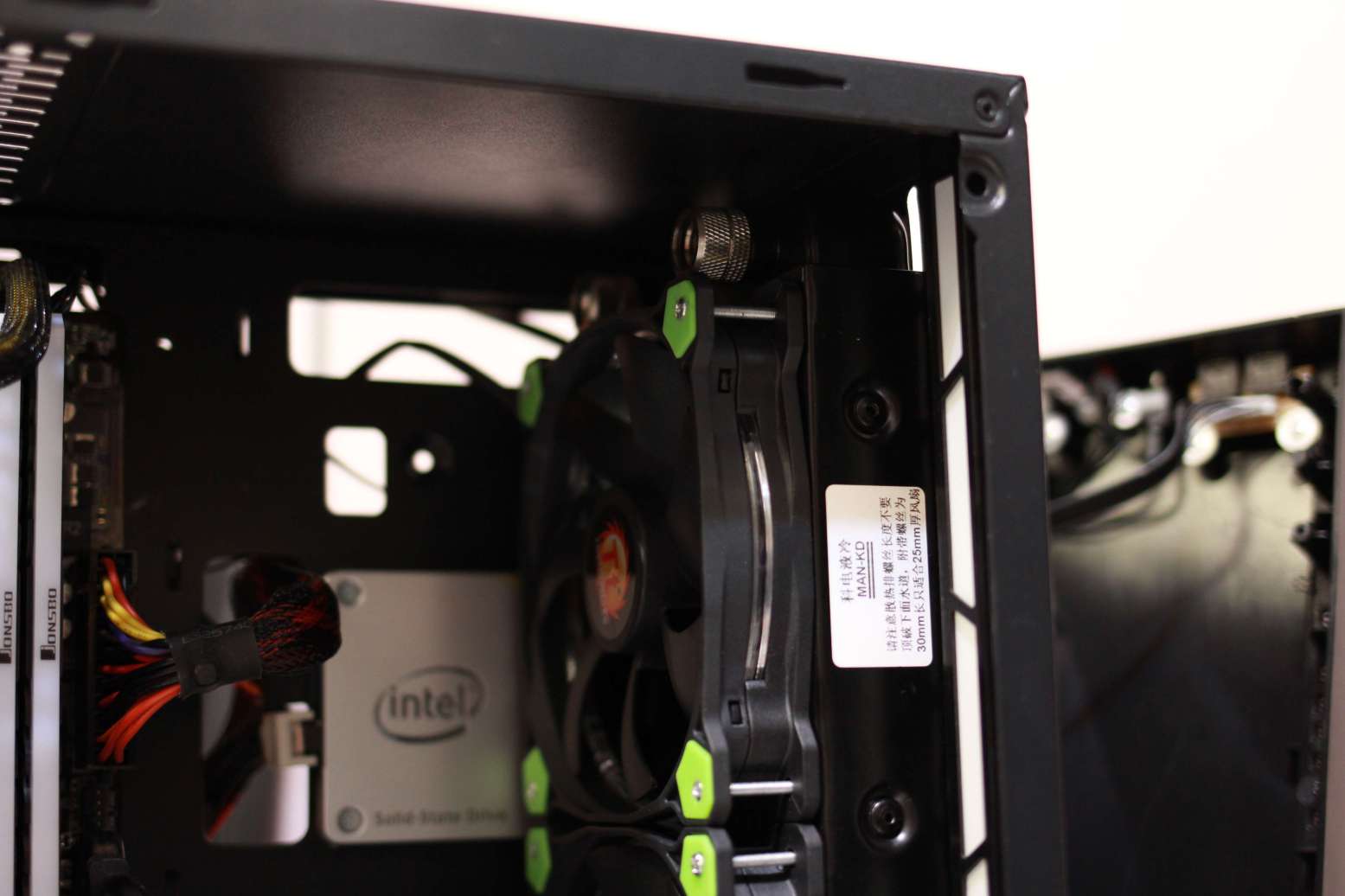

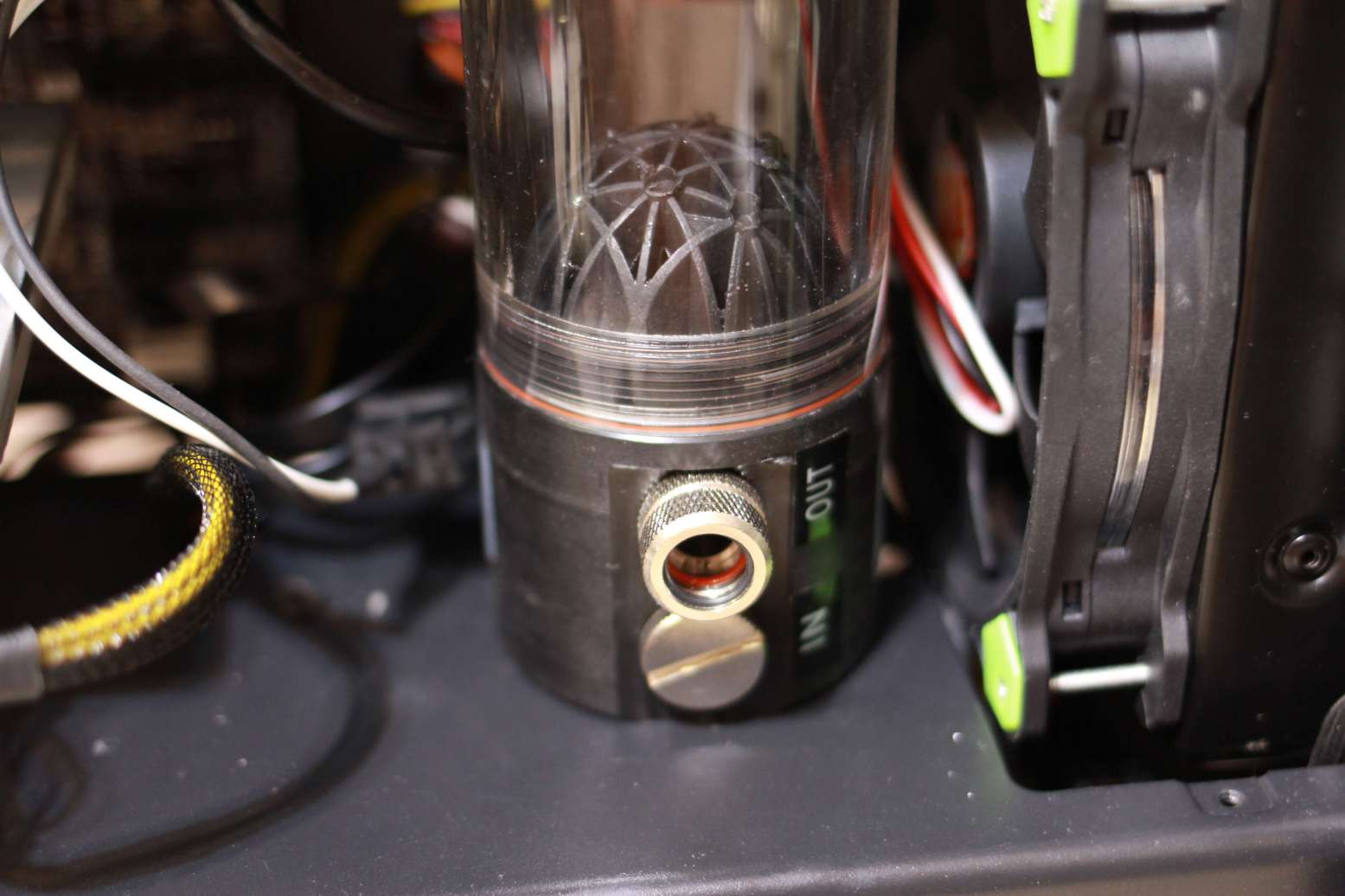

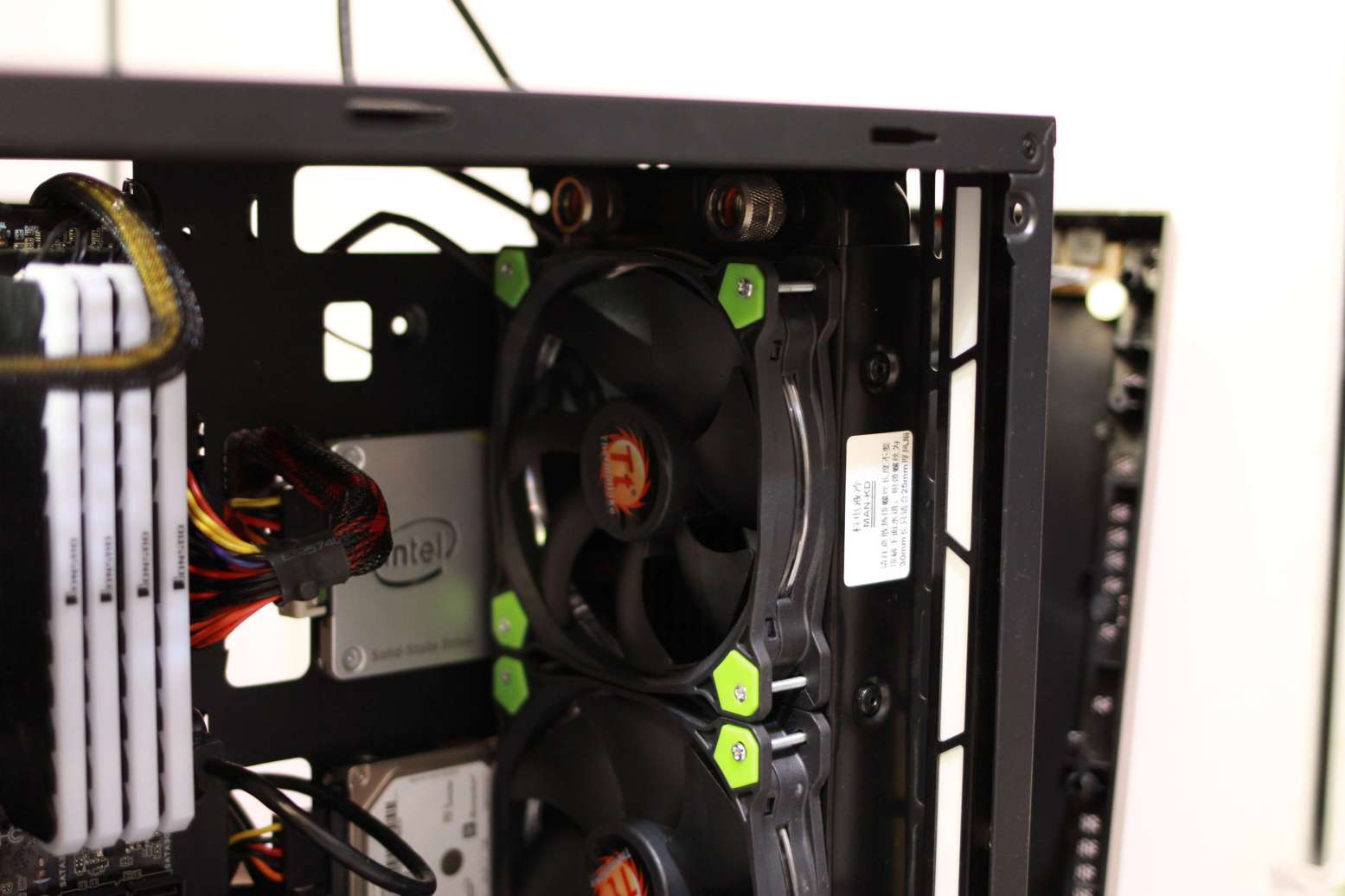

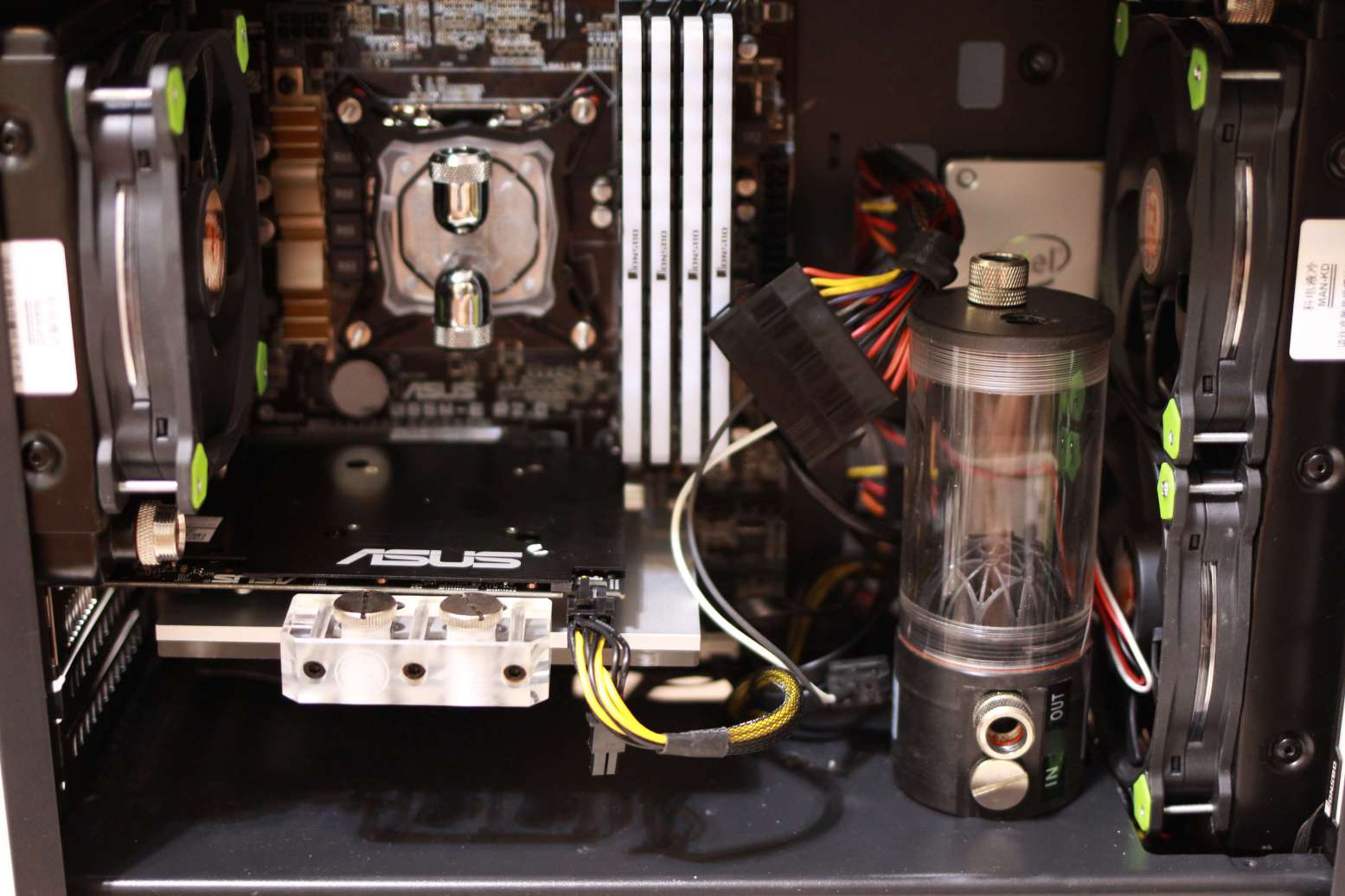

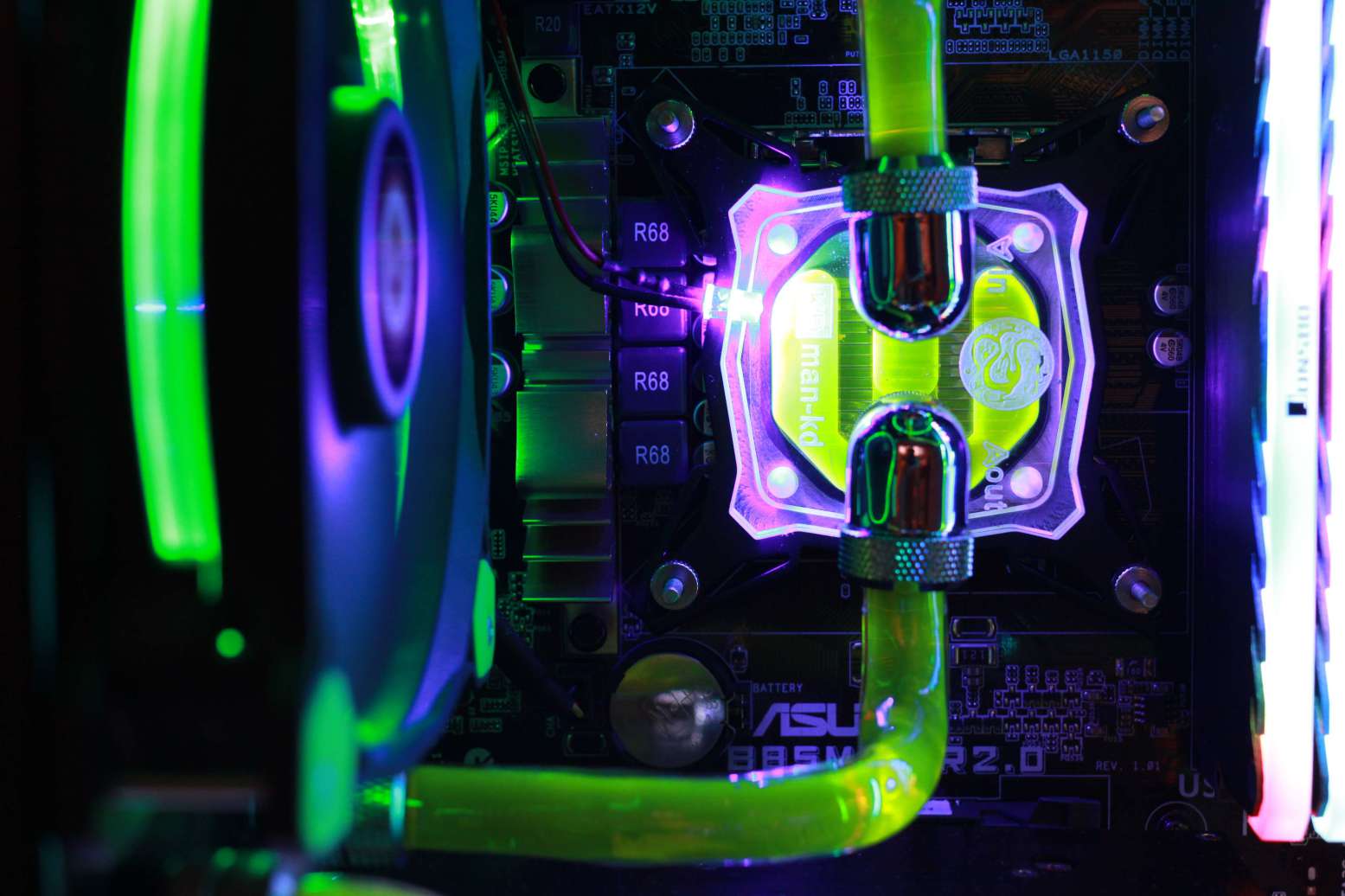

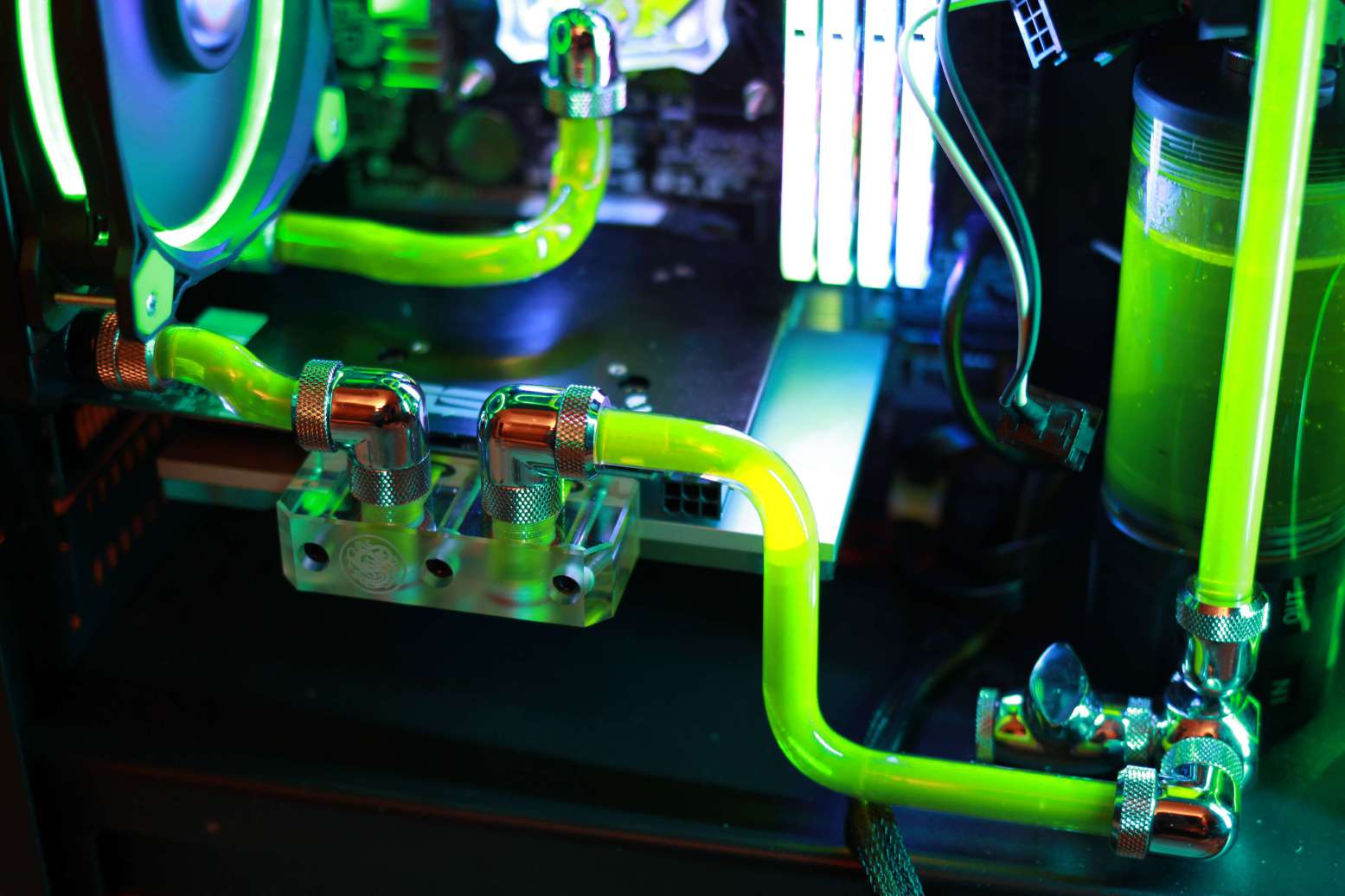

初步安裝必須零件並放置水箱

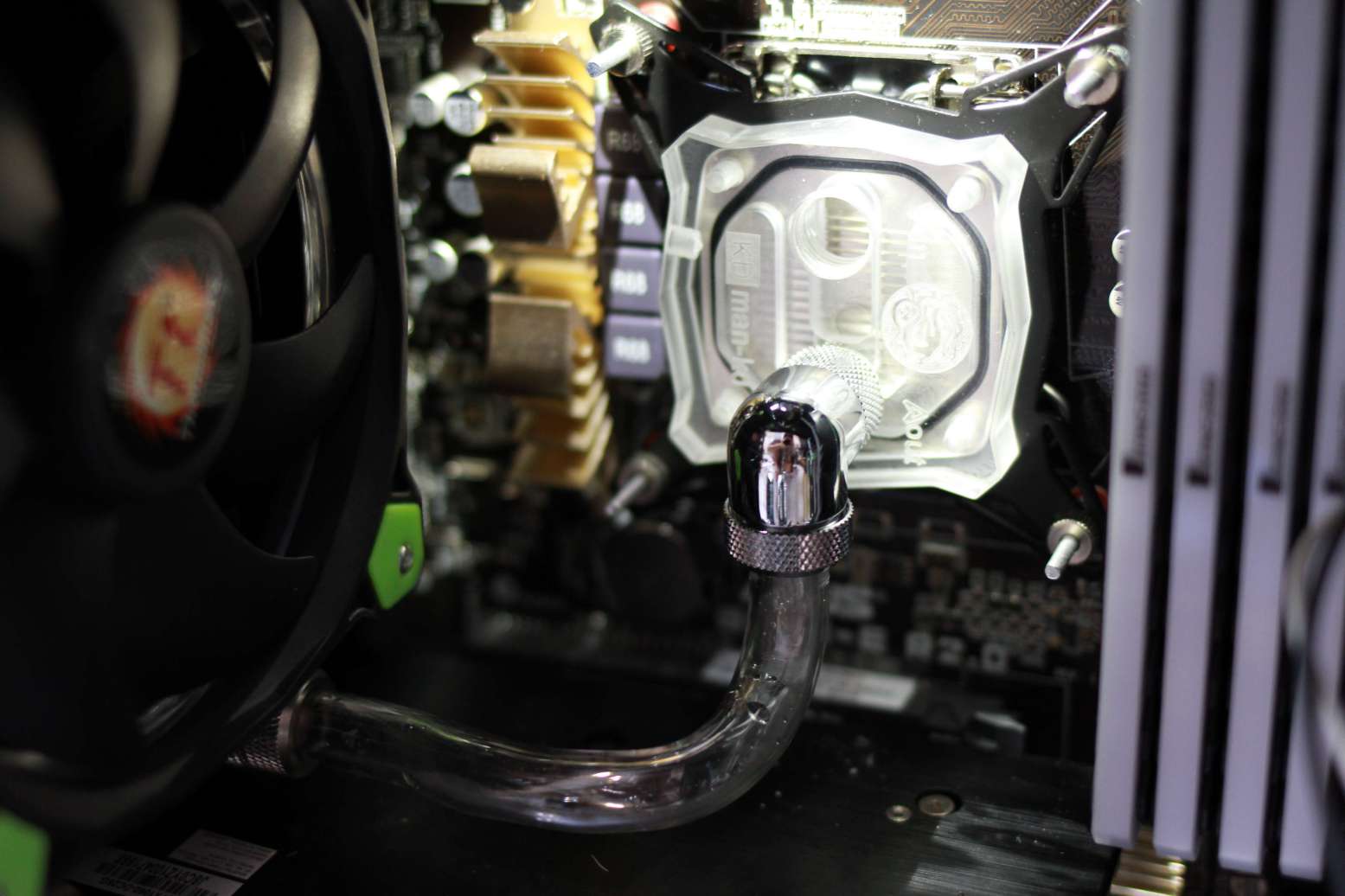

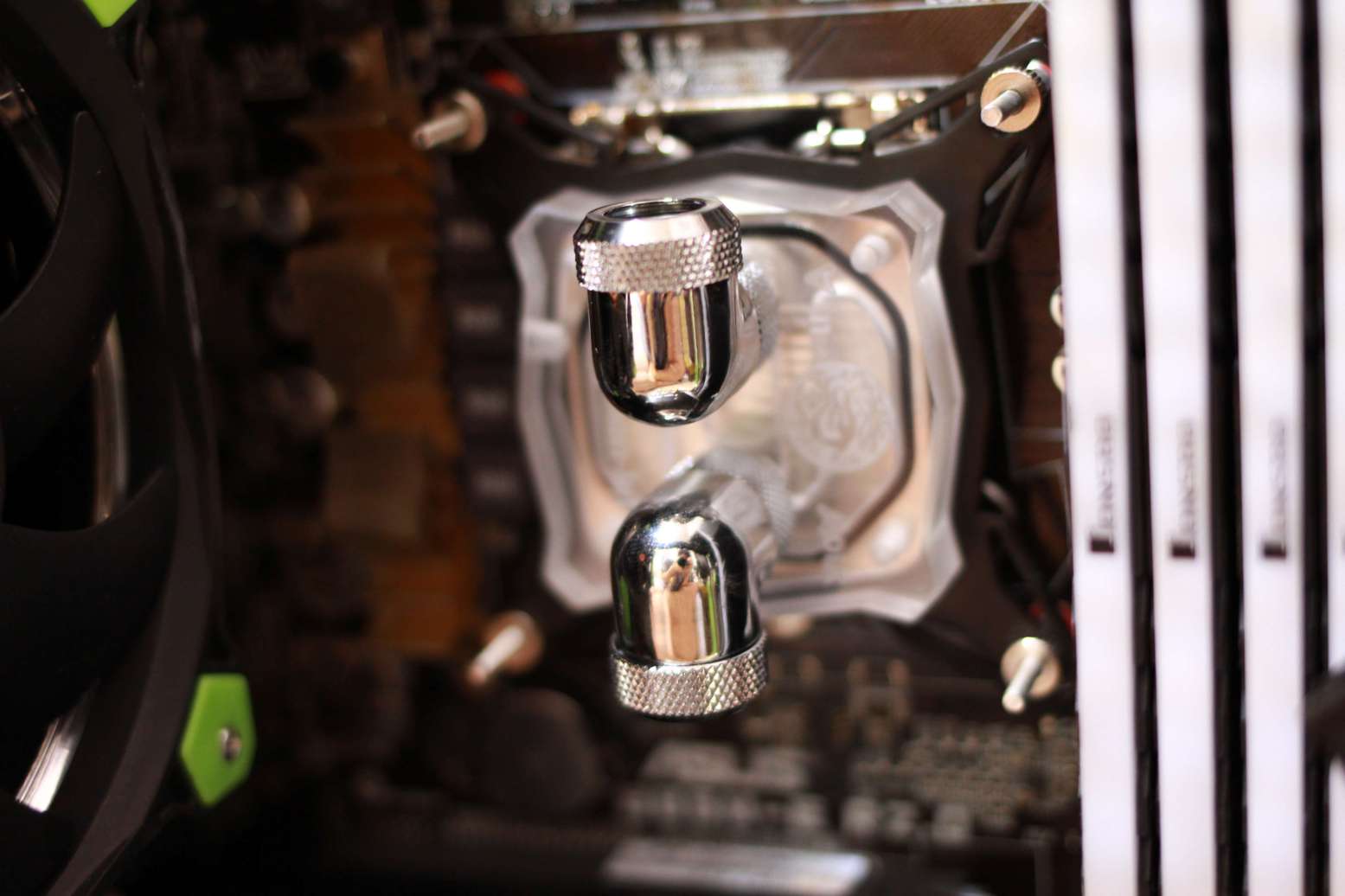

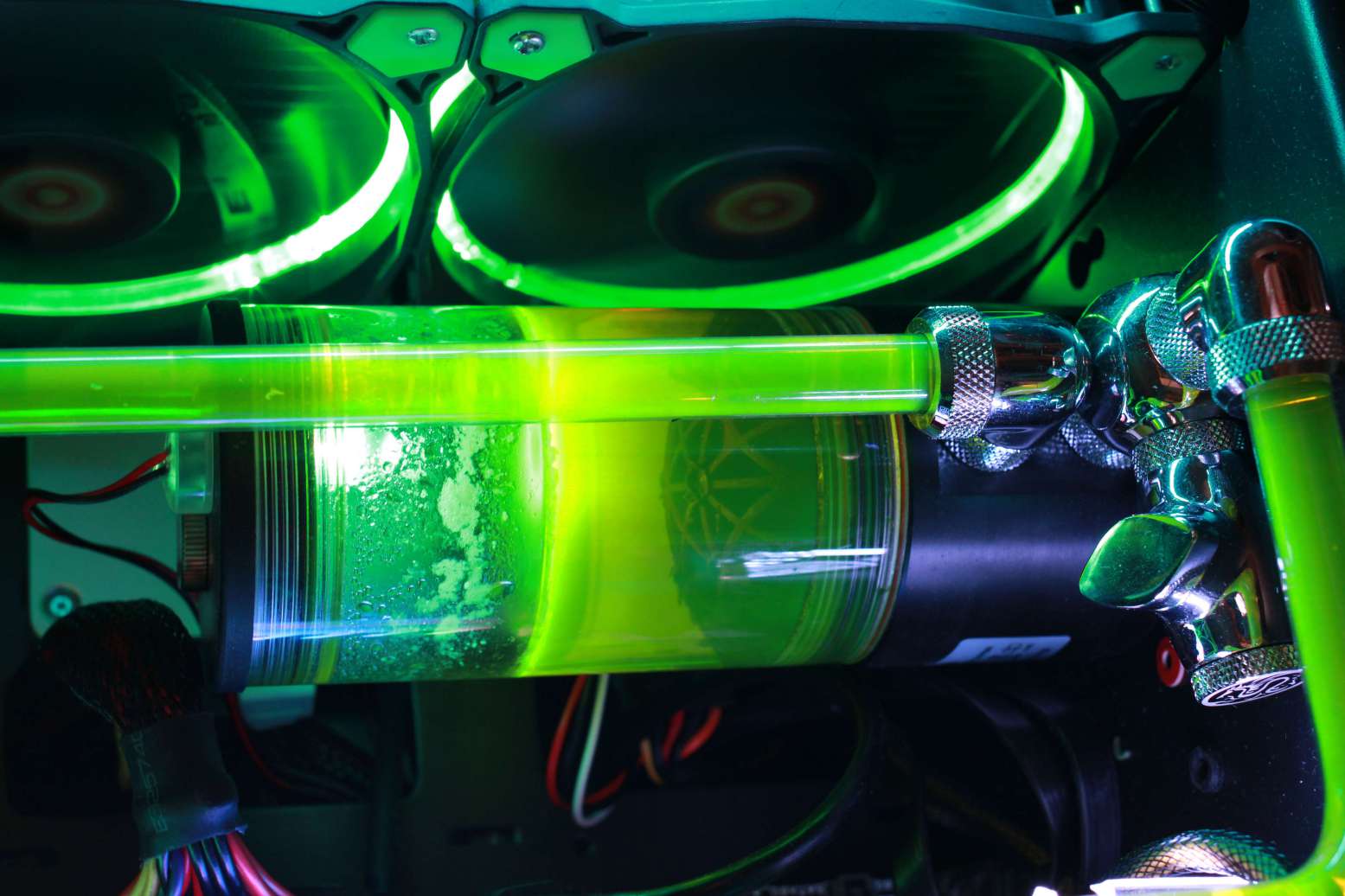

兩個出水口緊迫，需要用手指頭慢慢擰好

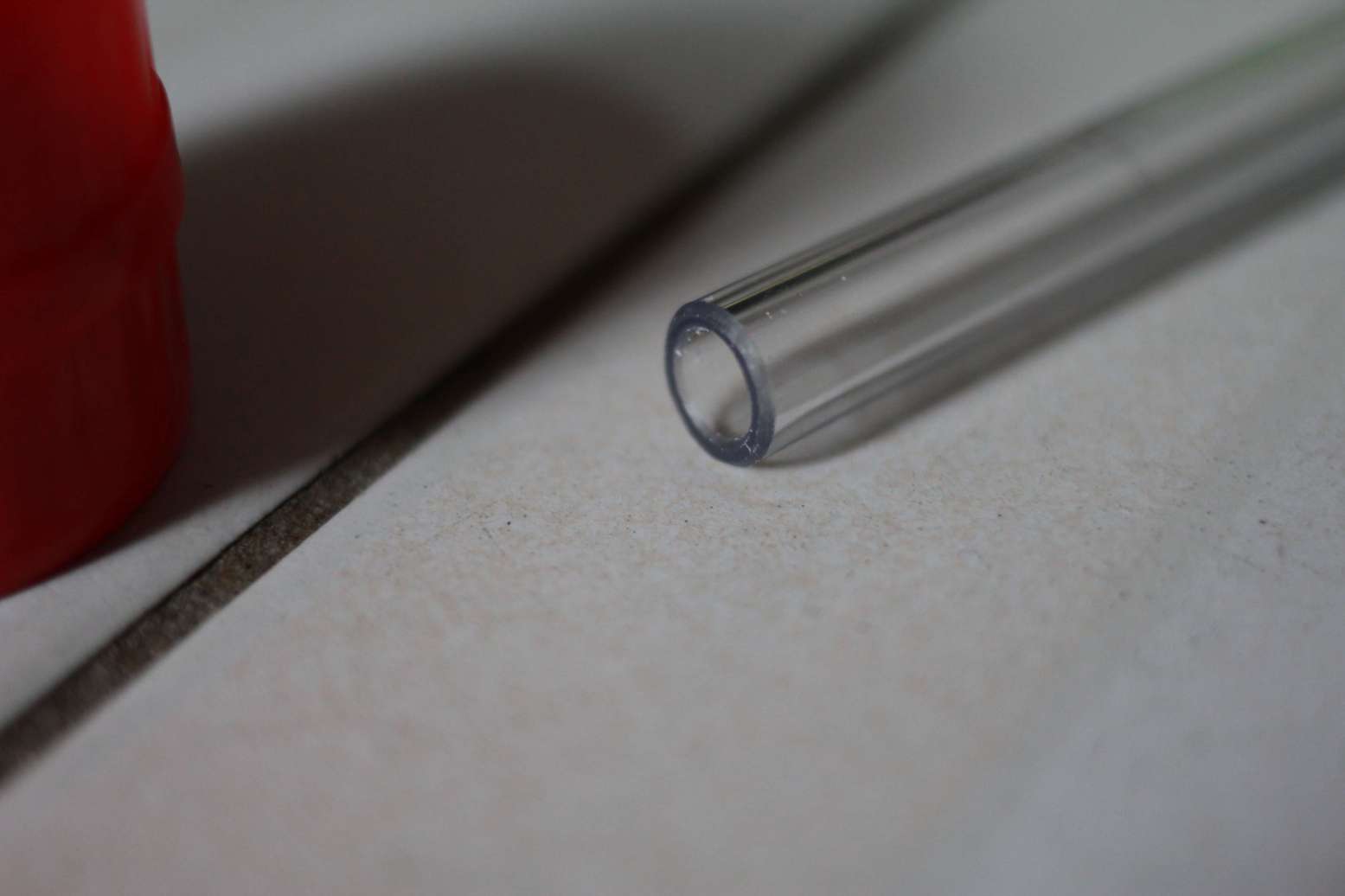

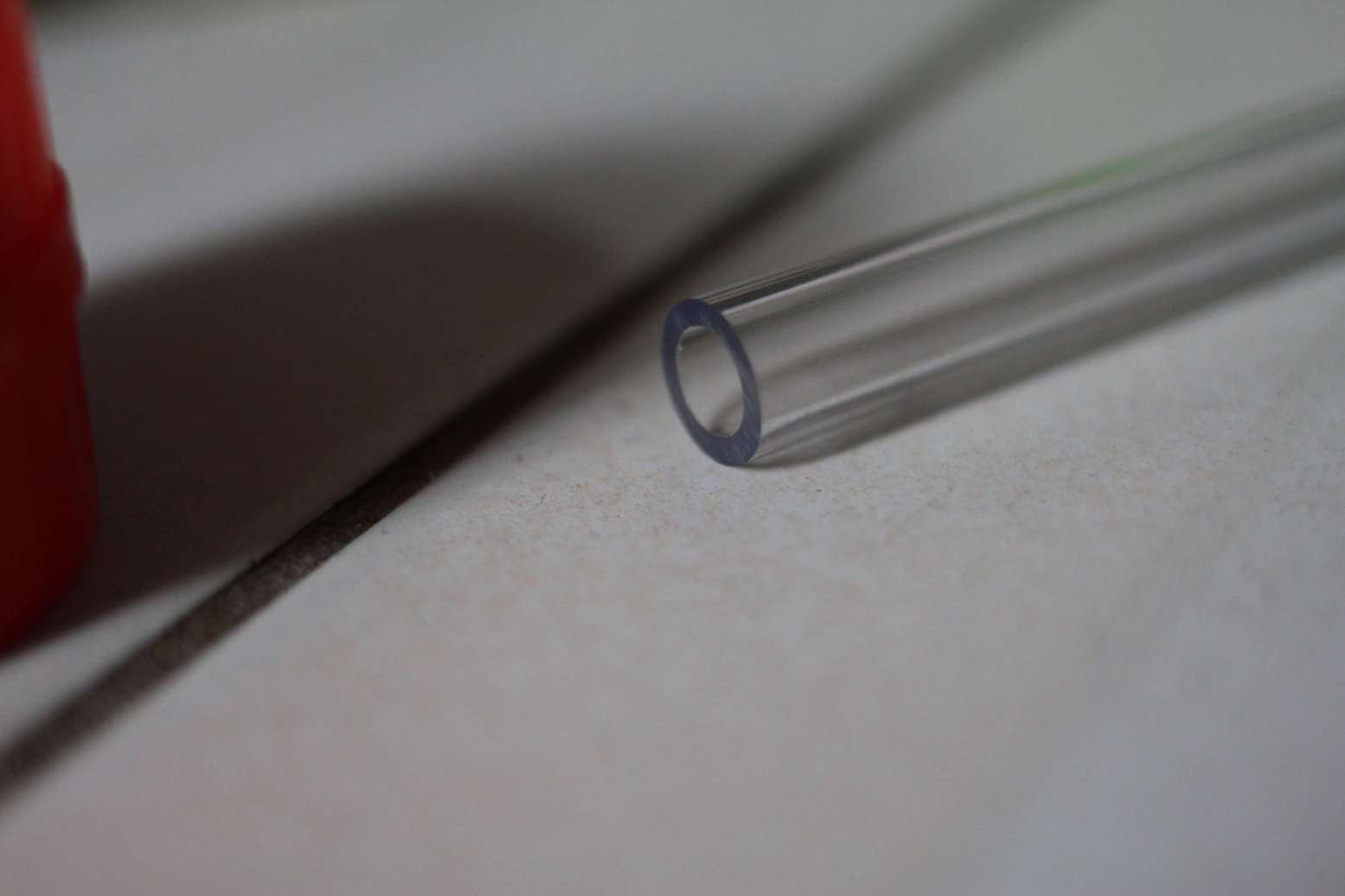

打磨前的水管，為了不破壞接頭內的膠圈，所有水管必須打磨得圓滑
打磨後

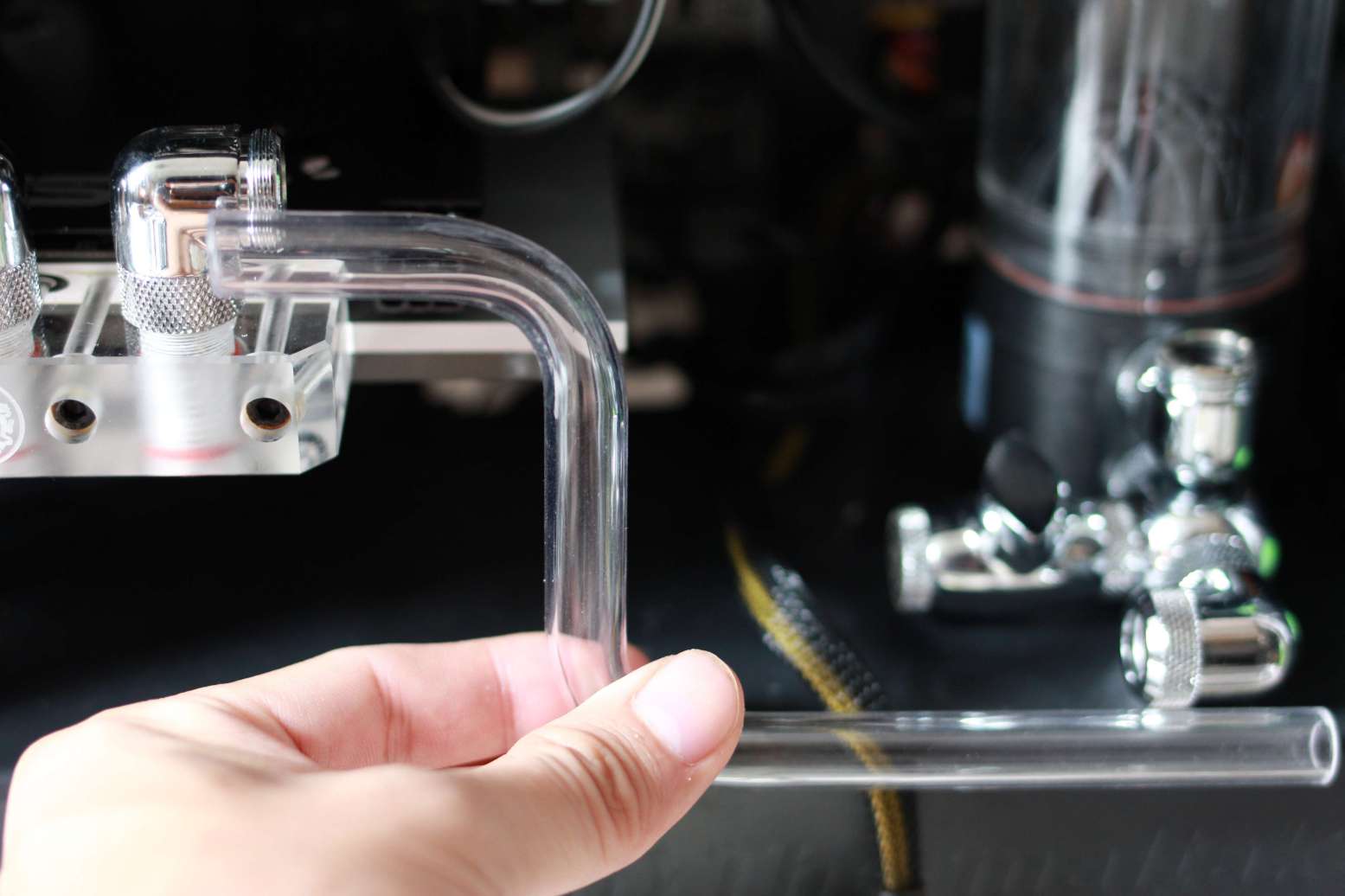

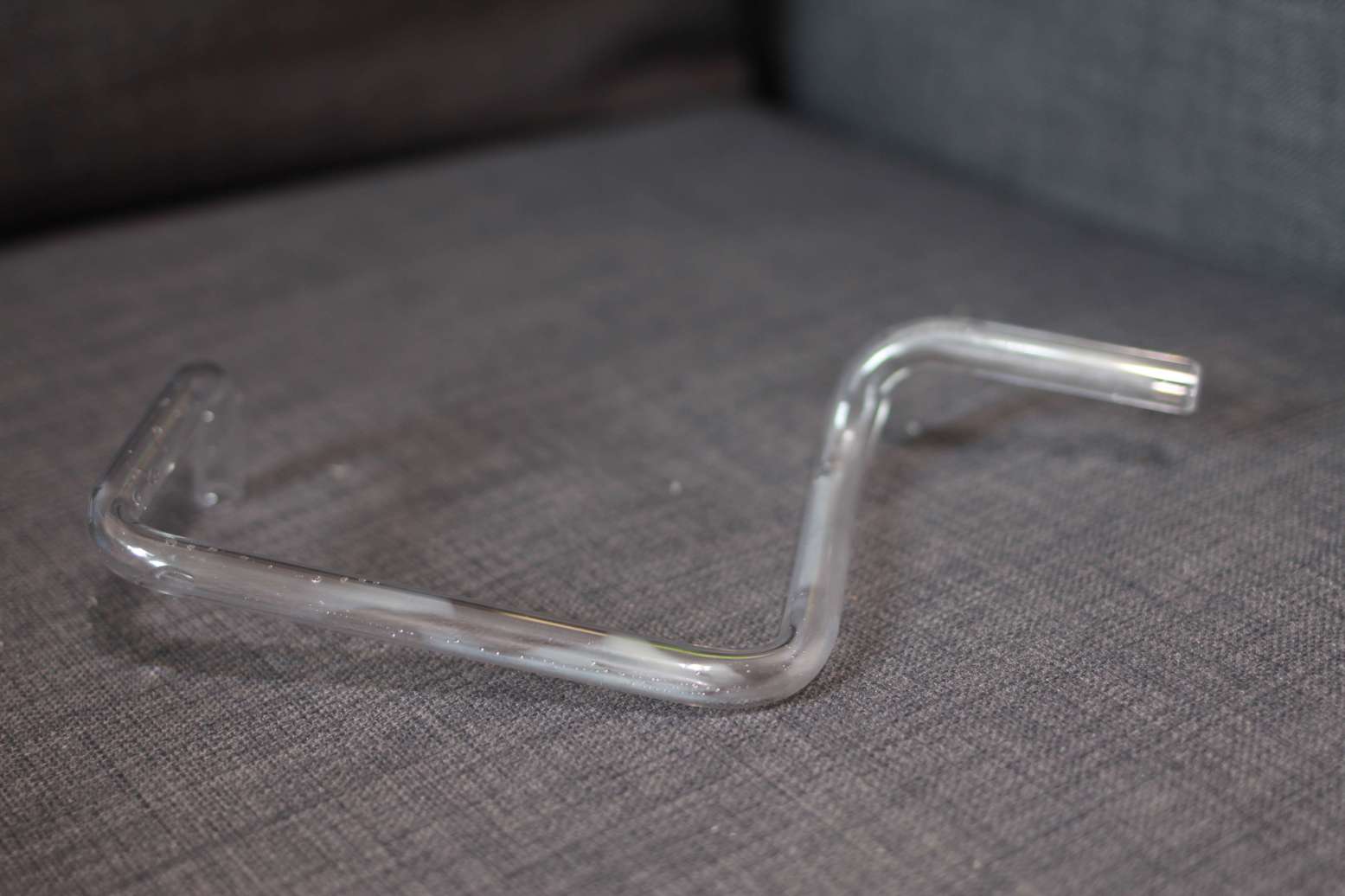

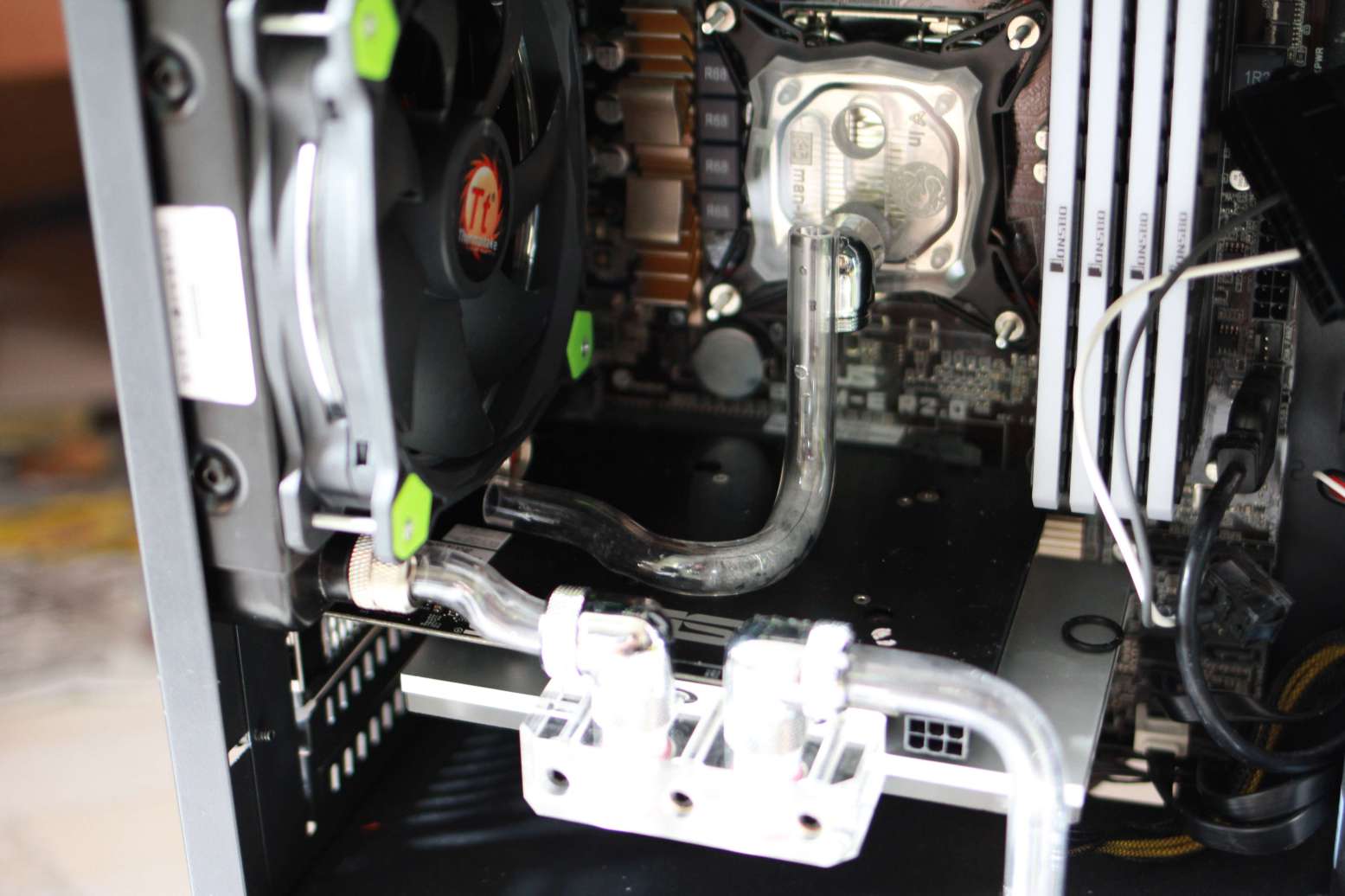

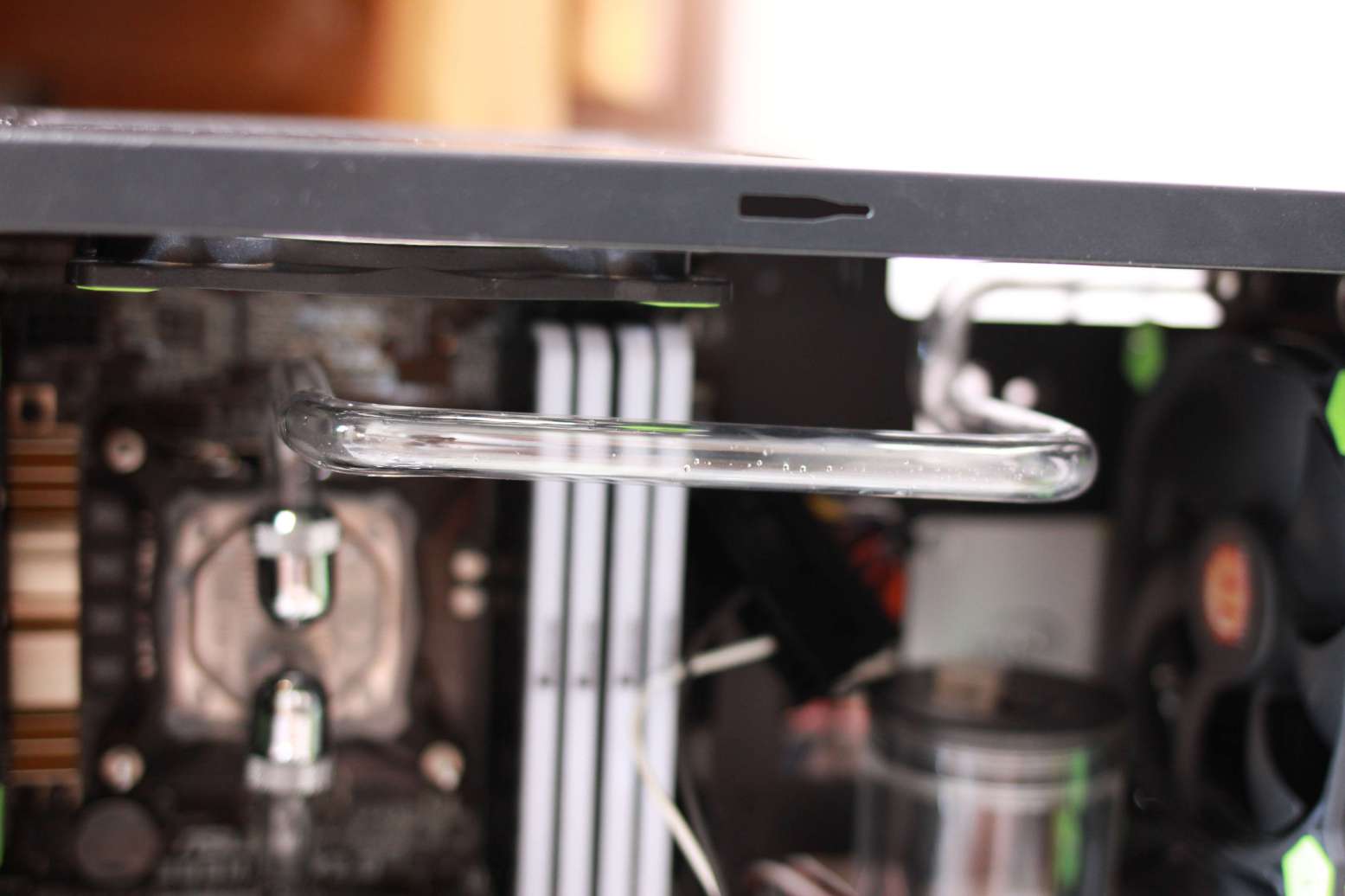

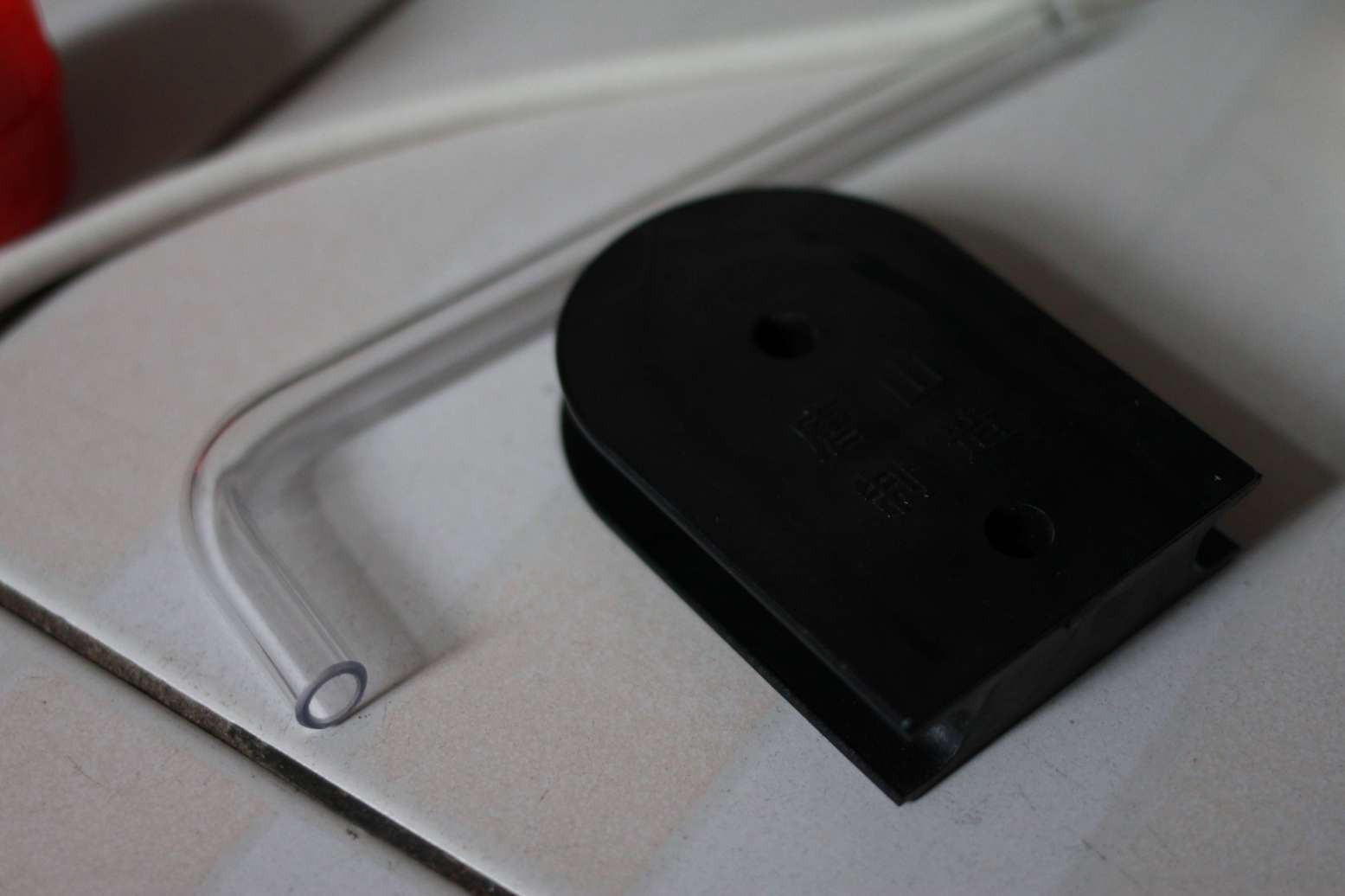

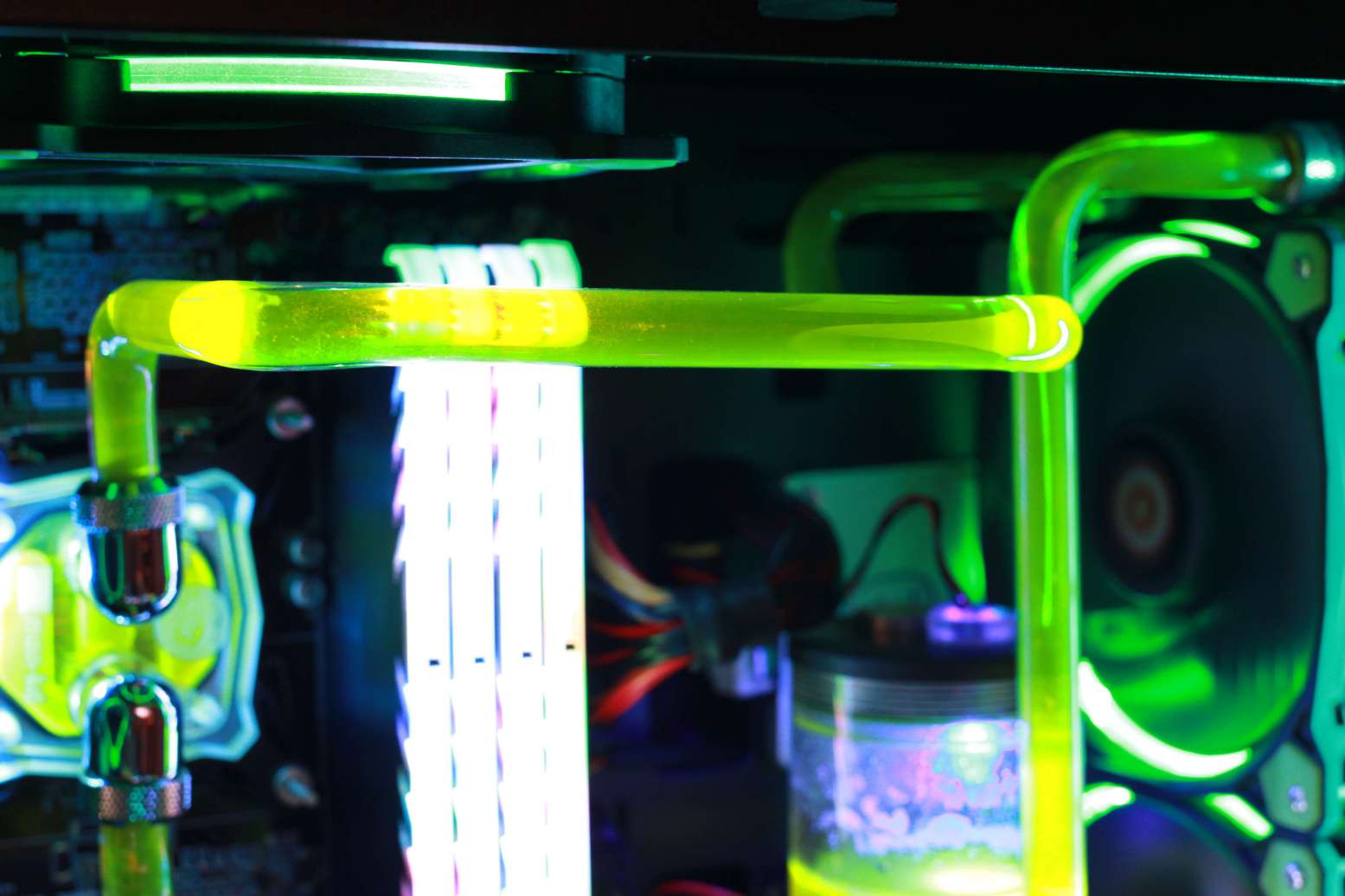

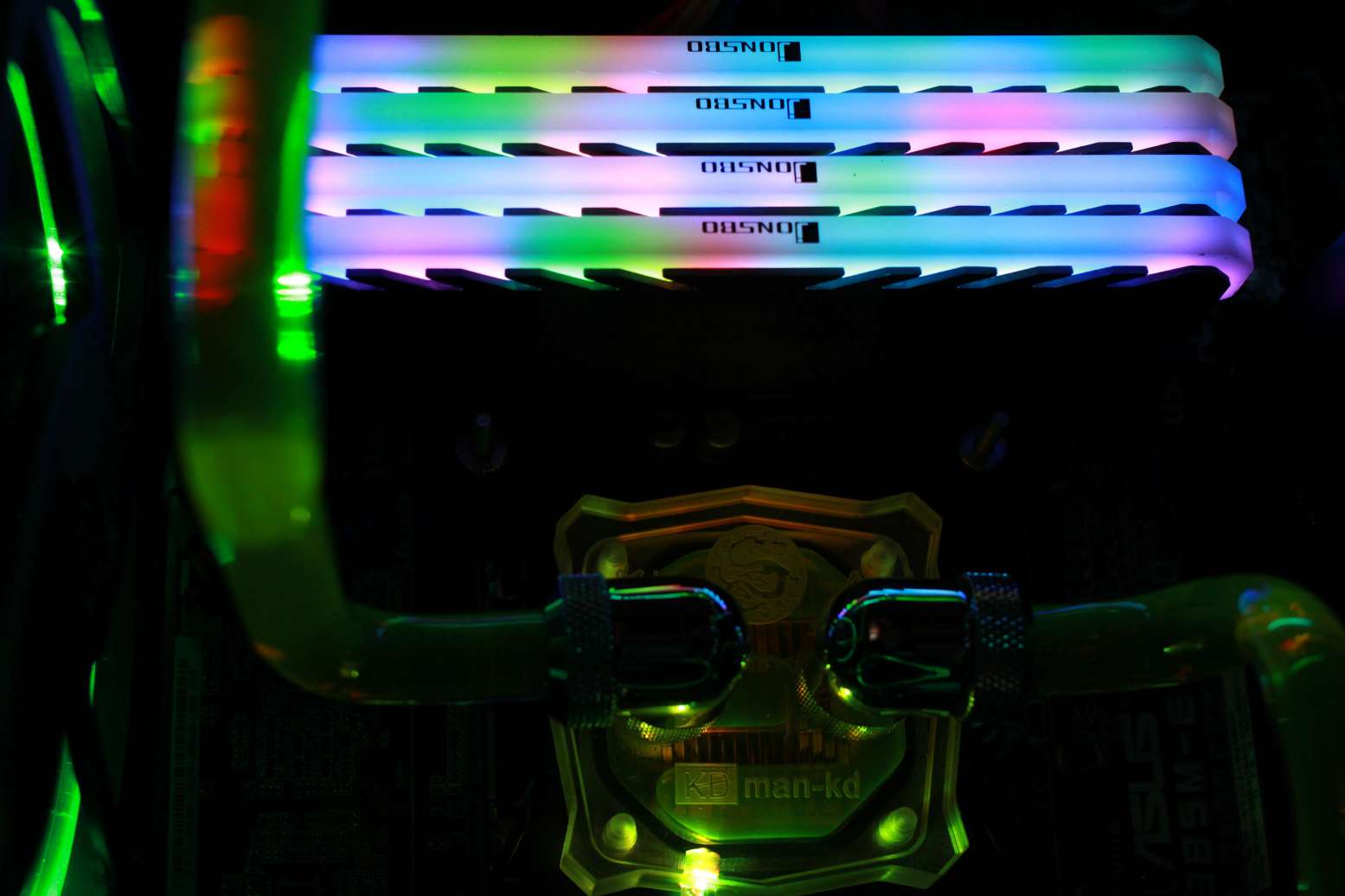

對於某些水路，為免阻擋更換零件（Ram, hard disk），必須以熱風機進行彎管
過程中如果量度不準確，需要重新彎管及剪裁

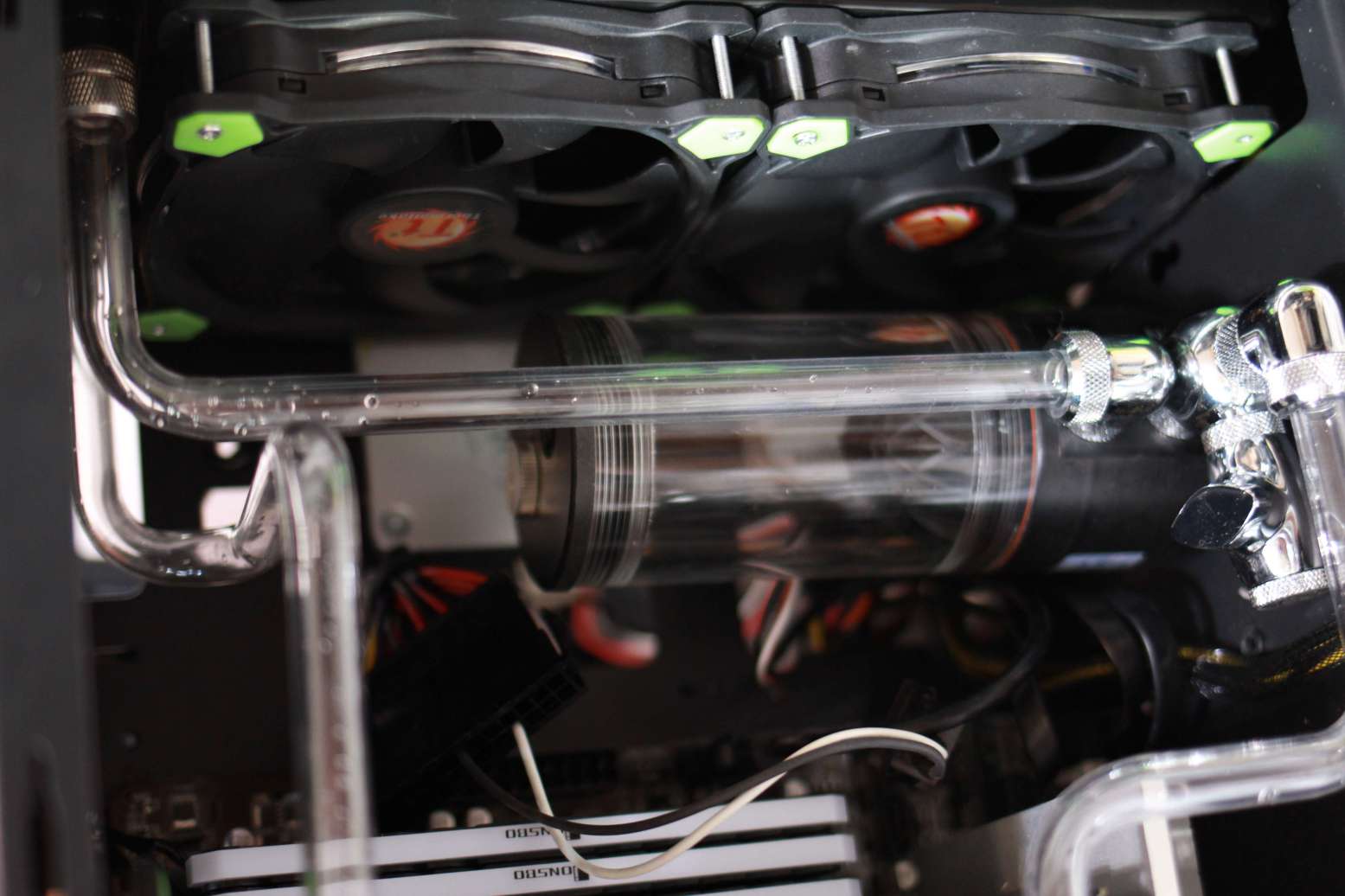

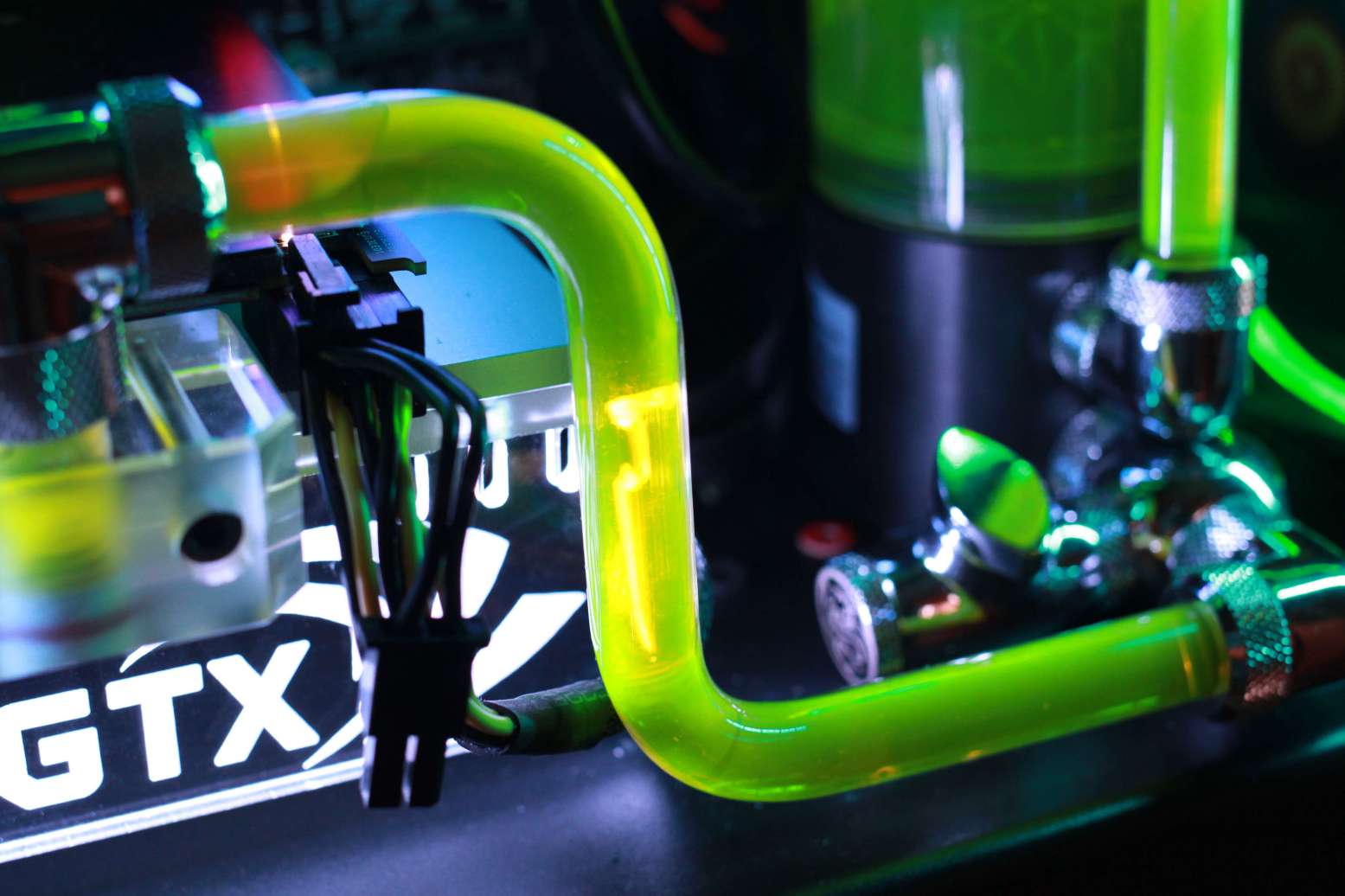

整機中最複雜的一條水管

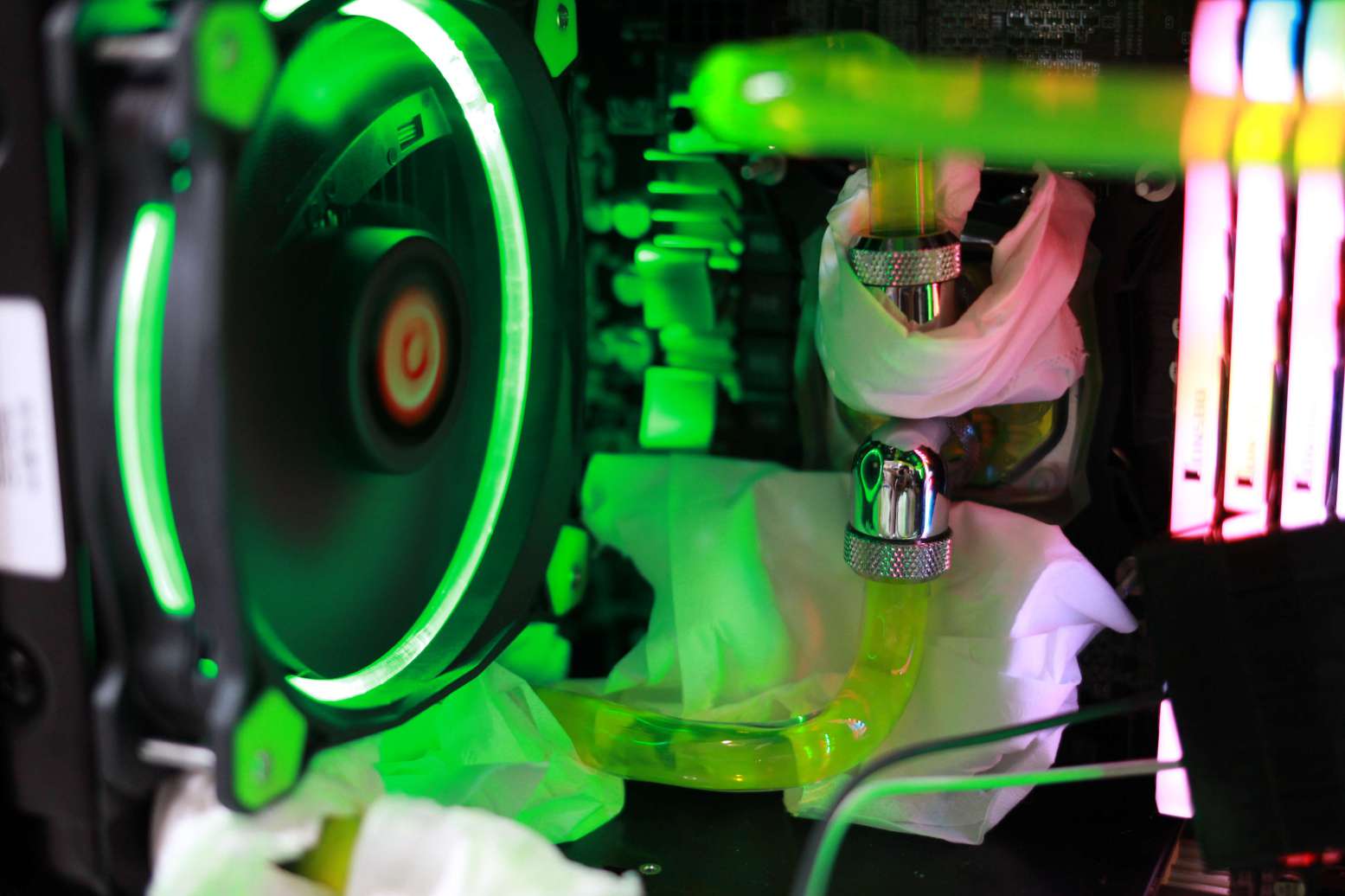

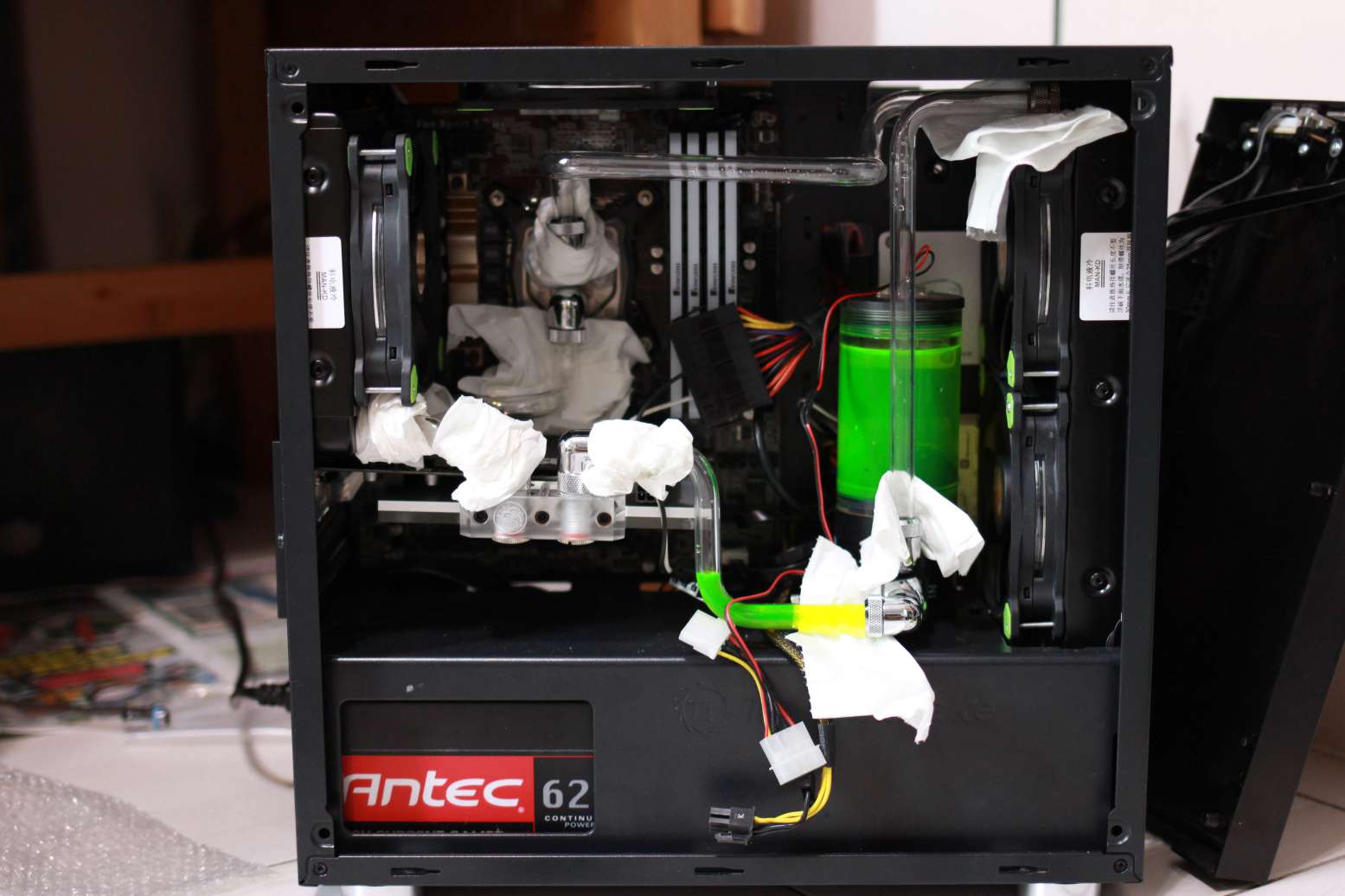

由於為水冷初學者，先以紙巾舖滿各個接口位置
在淘寶購入了jumper, 可在底板及顯示卡不通電的情況下, 測試整套水冷
圖片附件: IMG_0769.jpg (2018-9-23 18:01, 111.45 KB) / 下載次數 99https://h2.hkepc.com/forum/attachment.php?aid=2083293&k=5df6dec1aebeeb4df9dfa6b00f5f9df1&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0775.jpg (2018-9-23 18:01, 118.37 KB) / 下載次數 105https://h2.hkepc.com/forum/attachment.php?aid=2083294&k=235c1e71470bf731e36d4665e3c490f4&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0782.jpg (2018-9-23 18:01, 103.26 KB) / 下載次數 106https://h2.hkepc.com/forum/attachment.php?aid=2083295&k=d94c00d52069bcbb893761a7a8f2cef9&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0783.jpg (2018-9-23 18:01, 103.69 KB) / 下載次數 114https://h2.hkepc.com/forum/attachment.php?aid=2083296&k=90b420a6a1bffd746f8a9b8ba192a632&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0789.jpg (2018-9-23 18:01, 91.89 KB) / 下載次數 85https://h2.hkepc.com/forum/attachment.php?aid=2083297&k=cb3fbba4e24b26b3f31fb5425dfd9594&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0790.jpg (2018-9-23 18:01, 95.95 KB) / 下載次數 110https://h2.hkepc.com/forum/attachment.php?aid=2083298&k=f0c86affb43f4f9baf9497e915ddff0f&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0791.jpg (2018-9-23 18:01, 139.21 KB) / 下載次數 124https://h2.hkepc.com/forum/attachment.php?aid=2083299&k=d80a64a7ca68669c306ee98b9d7bc17d&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0794.jpg (2018-9-23 18:01, 100.39 KB) / 下載次數 115https://h2.hkepc.com/forum/attachment.php?aid=2083300&k=851db2deeea1384947c313b19cc0f58c&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0795.jpg (2018-9-23 18:01, 109.11 KB) / 下載次數 105https://h2.hkepc.com/forum/attachment.php?aid=2083301&k=9a5e91a7d29213a58c7045bb71dba869&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0796.jpg (2018-9-23 18:01, 89.22 KB) / 下載次數 111https://h2.hkepc.com/forum/attachment.php?aid=2083302&k=7244f043f8d37589013ca49c0c82f35b&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0799.jpg (2018-9-23 18:01, 60.51 KB) / 下載次數 106https://h2.hkepc.com/forum/attachment.php?aid=2083303&k=c3cf1fb2bbaf7a3a4cd65274aab6c897&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0800.jpg (2018-9-23 18:01, 56.66 KB) / 下載次數 103https://h2.hkepc.com/forum/attachment.php?aid=2083304&k=47d91d51c53e81d1b1460c21cd722cfa&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0801.jpg (2018-9-23 18:01, 70.42 KB) / 下載次數 97https://h2.hkepc.com/forum/attachment.php?aid=2083305&k=ba71347cbf93047ab9abe7573b1542cd&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0803.jpg (2018-9-23 18:01, 95.94 KB) / 下載次數 97https://h2.hkepc.com/forum/attachment.php?aid=2083306&k=3894561268362d729bada0ea7fd8d7b3&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0809.jpg (2018-9-23 18:01, 124.13 KB) / 下載次數 100https://h2.hkepc.com/forum/attachment.php?aid=2083307&k=9dff70e0d41ba2ead99da52c019f2e3c&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0810.jpg (2018-9-23 18:01, 112.45 KB) / 下載次數 100https://h2.hkepc.com/forum/attachment.php?aid=2083308&k=9ed04616900d6257b52e524dd3e25c24&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0812.jpg (2018-9-23 18:01, 106.48 KB) / 下載次數 102https://h2.hkepc.com/forum/attachment.php?aid=2083309&k=20efe4dfe985cc089cc9eecd05da55e0&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0814.jpg (2018-9-23 18:01, 89.85 KB) / 下載次數 105https://h2.hkepc.com/forum/attachment.php?aid=2083310&k=24959d3018c6abdc7849f1df6f6d8bb9&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0815.jpg (2018-9-23 18:01, 115.36 KB) / 下載次數 106https://h2.hkepc.com/forum/attachment.php?aid=2083311&k=14f8670f8ceaa5c25ef9d3e2a90eda50&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0820.jpg (2018-9-23 18:01, 115.82 KB) / 下載次數 95https://h2.hkepc.com/forum/attachment.php?aid=2083312&k=be8cf5403ea28d61f727a7c688242349&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0822.jpg (2018-9-23 18:01, 113.88 KB) / 下載次數 115https://h2.hkepc.com/forum/attachment.php?aid=2083313&k=24aeb745ee37629eaf9996e41611c239&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0826.jpg (2018-9-23 18:01, 126.75 KB) / 下載次數 104https://h2.hkepc.com/forum/attachment.php?aid=2083314&k=bf4919fe8411d8f83ff11f46eed22147&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0833.jpg (2018-9-23 18:01, 126.14 KB) / 下載次數 104https://h2.hkepc.com/forum/attachment.php?aid=2083315&k=b88f634f82a33b0ad94977663346a776&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0849.jpg (2018-9-23 18:01, 128.22 KB) / 下載次數 104https://h2.hkepc.com/forum/attachment.php?aid=2083316&k=571c7148203c2950f3337403416afd7a&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0855.jpg (2018-9-23 18:01, 139.51 KB) / 下載次數 107https://h2.hkepc.com/forum/attachment.php?aid=2083317&k=9ae6f2c46815d0f6d7da0097b1e05574&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0857.jpg (2018-9-23 18:01, 137.7 KB) / 下載次數 109https://h2.hkepc.com/forum/attachment.php?aid=2083318&k=b57a79ee0d194573301b9e9bacf54b8e&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0858.jpg (2018-9-23 18:01, 110.84 KB) / 下載次數 102https://h2.hkepc.com/forum/attachment.php?aid=2083319&k=56be0d560ca624cd63bd31ce5d5d0aba&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0860.jpg (2018-9-23 18:01, 123.06 KB) / 下載次數 103https://h2.hkepc.com/forum/attachment.php?aid=2083320&k=652d164294f08e05c22526a3821b58ab&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0862.jpg (2018-9-23 18:01, 94.91 KB) / 下載次數 96https://h2.hkepc.com/forum/attachment.php?aid=2083321&k=ea347ad0abb8acc75107330e8e81afff&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0866.jpg (2018-9-23 18:01, 114.94 KB) / 下載次數 101https://h2.hkepc.com/forum/attachment.php?aid=2083322&k=39dbc2cfdb0c780dbd221aa634dbe4f2&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0867.jpg (2018-9-23 18:01, 109.03 KB) / 下載次數 114https://h2.hkepc.com/forum/attachment.php?aid=2083323&k=9a6e4a098a921c0a982281cb77e03b3e&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0831_compressed.jpg (2018-9-23 18:02, 107.11 KB) / 下載次數 103https://h2.hkepc.com/forum/attachment.php?aid=2083324&k=f75cb5973d86e3831fd0017c1ec81697&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0852_compressed.jpg (2018-9-23 18:02, 109.93 KB) / 下載次數 100https://h2.hkepc.com/forum/attachment.php?aid=2083325&k=10de7c4d6667fd18c40fc346a059f46e&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0857.jpg (2018-9-23 18:48, 137.7 KB) / 下載次數 97https://h2.hkepc.com/forum/attachment.php?aid=2083333&k=c9a8e194561110359a73b61d69d252bc&t=1782352168&sid=3NrZXmFIKj
圖片附件: IMG_0862.jpg (2018-9-23 18:48, 94.91 KB) / 下載次數 101https://h2.hkepc.com/forum/attachment.php?aid=2083334&k=6863b6ae6a521ec759634d94acfa6baa&t=1782352168&sid=3NrZXmFIKj
