作者: wong1032003    時間: 2016-11-18 22:40     標題: 集思廣益-水冷走水路研究（已完工）

本帖最後由 wong1032003 於 2016-12-9 12:38 編輯

2016/12/07:
Fitting到貨,最後2條喉都完成上返完工圖
IMG_6406 by CHUN WONG, 於 Flickr
IMG_6460 by CHUN WONG, 於 Flickr
個水閘唔夠位放,試水果陣在顯卡Terminal位放水
暫時唔再搞,下次手痕先再諗點整好啲!
2016/12/03:
啱啱整埋條CPU〉PUMP，我承認我睇少左哩條喉嘅難度 調整左幾次角度先入到，搞到條喉有少少"起接"
IMG_6403 by CHUN WONG, 於 Flickr
全部走線已經完成，只欠補訂的fitting到貨整哩顯卡位就OK
IMG_6404 by CHUN WONG, 於 Flickr
另外我所有野都冇洗過，洗唔洗行轉蒸餾水洗一洗先／定直接用水冷液？
2016/12/01:
今日放工返黎終於冇懶開左幾個鐘工 ，現時進度30%！
https://www.flickr.com/photos/129836755@N06/shares/6JB24e
IMG_6391 by CHUN WONG, 於 Flickr
發現因為張FURY X太細如果Terminals正裝會頂8PIN電源位所以反轉裝。搞到去出口要加個90度（冇買到 ）
IMG_6399 by CHUN WONG, 於 Flickr
集思時間-240排上顯卡唔知夠唔夠位加個T OFF放水位？係咪240排〉90度曲〉T OFF〉放水位&顯卡？
IMG_6394 by CHUN WONG, 於 Flickr
IMG_6396 by CHUN WONG, 於 Flickr
最後條CPU〉PUMP就應該冇咩難度，眼訓下次開工先整。
IMG_6392 by CHUN WONG, 於 Flickr
2016/11/18:
上得山多終遇虎（落得水冷區多終上水），本身用緊1230V2手痕想換機諗諗下就⋯⋯唉 ~言歸正傳已經洗濕左個頭初上水新手請教走水路，下圖係我諗出黎嘅水路，基本上1同2係冇分別但係我唔知過CPU直入PUMP會唔會太熱冇咁好所以有2嘅出現請大家比比意見！


http://anakinwong.myqnapcloud.com:8080/share.cgi?ssid=0p3gFVc
機體SPEC：
CPU：6850K
MB：Asrock Taichi
RAM: Avexir Raiden 2666 8GBx4
VGA Card: Fury X CF(1張本身有1張森林黎緊）
SSD: Intel 600p 512GB(未買暫定）
CASE: IN-WIN 909
PSU: Corsair RM1000i(未買暫定）
FAN: Corsair HD120 x6

COOLING SYSTEM:
EKWB:CPU & GPU block, EK-XRES 140 Revo D5 PWM (incl. pump), EK-HDC Fitting 16mm G1/4 - Blue x14(fitting 好似買唔夠), EK-HD Tube 12/16mm 500mm (2 pcs)x3
淘淘：Alphacool ST30 360 & 240 排,Fan hub ,工具etc(遲啲一次過出圖)
水冷液：TT C1000 Opaque Coolant Purple(未買暫定）

基本上買得七七八八未買暫定可以比啲意見！

大原則：靚仔>壽命／穩定性>價錢平>方便>其他

水冷老師傅們出黎啦 接受你的狠批

---

作者: 嘩!嘩嘩!    時間: 2016-11-18 23:42

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-11-19 00:10



Thank 師兄!
放水位通常做低位？我係240排出入水位加T off駁個出水頭係咪最好？
大原則靚仔冇理由唔玩硬喉仲有後備機用，“弄管子“耐啲都得慢慢玩

---

作者: 嘩!嘩嘩!    時間: 2016-11-19 00:59

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: NG    時間: 2016-11-19 10:47

本帖最後由 NG 於 2016-11-19 10:49 編輯

CPU直入PUMP不會太熱
個人覺得2會好一點,
水箱直入pump加水方便好多

---

作者: pasupasu105    時間: 2016-11-19 11:06

本帖最後由 pasupasu105 於 2016-11-19 11:17 編輯

尼個箱咁靚，你mod唔會肉痛咩
而且尼個箱要分開幾part對新手應該難度幾高下

---

作者: wong1032003    時間: 2016-11-19 11:47

REV-2
加左放水位

---

作者: franky7080    時間: 2016-11-19 12:27

一隻240薄排出入水只有1度溫差, 反而諗下點樣駁通d喉好過
圖2係純屬虚構, 圖1可能做到, 但實際並唔會有劃圖咁簡潔,
個list都錯錯地, 360應轉番做厚排, 另外你隻箱咁細, 用16mm喉, 砌好望埋去只係見到一堆膠喉

---

作者: 嘩!嘩嘩!    時間: 2016-11-19 23:22

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: 嘩!嘩嘩!    時間: 2016-11-19 23:38

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: chris05    時間: 2016-11-20 02:43

個人意見上水真係唔好用909, 風道完全不合理, 怪異的空間設計位置.......

---

作者: kcto    時間: 2016-11-20 10:49


跟上圖擺位，3隻薄排：360x1， 240x2
自問冇能力玩花式屈喉嘅，簡單啲行相反水道：水泵→後360→前240→CPU→顯卡→底240→水樽
前後排1條橫擔連接，水路比圖中簡洁，屈喉難度相對低好多
原帖：https://www.chiphell.com/thread-1649037-1-1.html

圖片附件: 171.jpg (2016-11-20 10:29, 145.08 KB) / 下載次數 22
https://h2.hkepc.com/forum/attachment.php?aid=1940145&k=7379a3539cad6816488db0ec11c99bfb&t=1783427849&sid=Z1dG5V9fQb

---

作者: pasupasu105    時間: 2016-11-20 14:00




    佢個水箱同個泵放果個位唔係會頂晒D插頭位咩

---

作者: franky7080    時間: 2016-11-20 14:19



佢廿樓掟落黎你係咪接先

---

作者: franky7080    時間: 2016-11-20 14:26

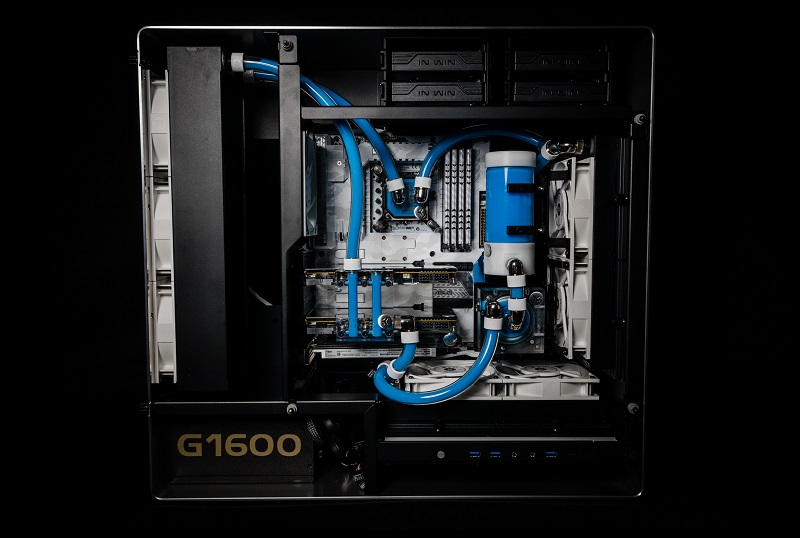

我之前就係google揾到909+fury x2, 用圖1改一改接法就應該得, 但最少要買2隻90度



圖片附件: dHdG36p.jpg (2016-11-20 14:26, 95.53 KB) / 下載次數 21
https://h2.hkepc.com/forum/attachment.php?aid=1940227&k=ed3bd3010091e12df321e567474c6598&t=1783427849&sid=Z1dG5V9fQb

---

作者: 嘩!嘩嘩!    時間: 2016-11-20 15:07

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: 嘩!嘩嘩!    時間: 2016-11-20 15:40

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: pasupasu105    時間: 2016-11-20 15:55

回覆 17# 嘩!嘩嘩!



I AM 白痴一名

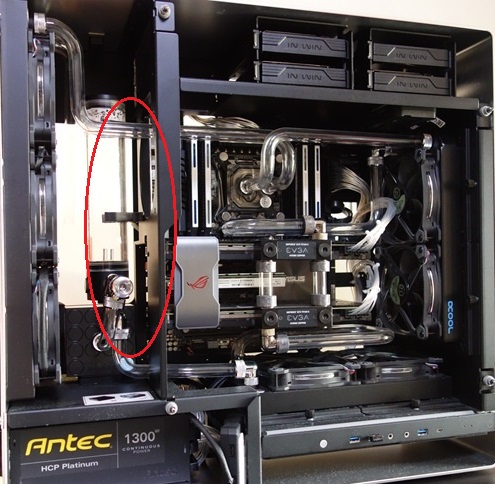

我話尼個位,某國D水路好多都好多餘
你個水路好睇好多又簡單
原圖果個好難睇

圖片附件: 161120102972f131e3ef2c89ef.jpg (2016-11-20 15:55, 100.76 KB) / 下載次數 30
https://h2.hkepc.com/forum/attachment.php?aid=1940297&k=16b2eae257113f7ed55c2de4a2810e45&t=1783427849&sid=Z1dG5V9fQb

---

作者: franky7080    時間: 2016-11-20 16:08

水冷老師傅們出黎啦 接受你的狠批..............批完即潛

---

作者: franky7080    時間: 2016-11-20 16:10



要黎托display, 當千斤頂用

---

作者: 嘩!嘩嘩!    時間: 2016-11-20 16:20

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: kcto    時間: 2016-11-20 16:54



知唔知有樣嘢叫ddc？水泵內移水樽外移係唔阻pcie插位

---

作者: kcto    時間: 2016-11-20 16:54

幾年冇入水區，得嗰小貓3幾隻一蟹不如一蟹
水區冇大將嘩鬼做先鋒，淪落到變吹水呃分區
PS：食花生睇水膠跳獨腳戲

---

作者: pasupasu105    時間: 2016-11-20 17:13




    我知DDC會細好多
不過佢好似用EK D5 X-TOP
佢裝係底板背板隔離
水箱個底同泵正正裝係2張卡到

---

作者: 嘩!嘩嘩!    時間: 2016-11-20 17:21

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: pasupasu105    時間: 2016-11-20 17:35




    我再睇一次#17終於明晒你講咩
我真係白........TZ

---

作者: 嘩!嘩嘩!    時間: 2016-11-20 17:36

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-11-20 19:03



Sorry 師傅 星期六日出左街冇睇HKEPC姐,氧氣樽用完上緊水
比啲時間我睇返"批"文

---

作者: wong1032003    時間: 2016-11-20 19:12



其實我個人係鐘意圖一多啲,始終2D圖一定有開埋
本身有諗360用厚排但覺得可能FAN入風會馬馬同睇唔到LED FAN 效果所以用30排
可能角度真係有啲唔同我係睇靚唔靚仔先

---

作者: wong1032003    時間: 2016-11-20 19:15

@嘩!嘩嘩!,@franky7080
我住獨立屋的冇樓下....要就街頭等

---

作者: wong1032003    時間: 2016-11-20 19:19



有啲位係幾反人設計但係靚仔
但係個箱點睇都專比水冷用

---

作者: pasupasu105    時間: 2016-11-20 19:33


尼個應該係最簡單的水路

---

作者: wong1032003    時間: 2016-11-20 19:40



好接近我想法
不過我對溫度要求唔高,我唔要前240 CPU>底240排>GPU 硬喉難度位應該係到,
EK已經黎左水貨 哩期公司多野成日OT用冇咁快開工買fitting等諗真啲點走先

---

作者: wong1032003    時間: 2016-11-20 19:50



好似幾好
師兄我已買EK-XRES 140 Revo D5 PWM (incl. pump)唔知夠唔夠咁放要等機箱到貨先試到
但係後排真係抽排好過打排咩?

---

作者: 嘩!嘩嘩!    時間: 2016-11-20 20:48

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: 嘩!嘩嘩!    時間: 2016-11-20 22:03

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-11-20 23:51



應該會超到4G 不過買左這個排冇理由唔用

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 00:43

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-11-21 10:08


師兄應該唔得ek個EK-FC Terminal DUAL Parallel 3-Slot - Plexi 好似只可以左上入水 右下/右上出水
P.S.我自己張圖水流都錯左

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 10:43

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-11-21 13:00


我知道CPU block 一定要跟in/out黎裝 gpu唔洗定係冇分？ek到左貨今晚拆黎睇睇先

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 13:14

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: NG    時間: 2016-11-21 14:05

本帖最後由 NG 於 2016-11-21 14:26 編輯

回覆 41# wong1032003

EK GPU是有分in/out,不可倒轉裝的

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 14:28

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: NG    時間: 2016-11-21 14:49

回覆 44# 嘩!嘩嘩!

反轉裝性能是會變差的

---

作者: franky7080    時間: 2016-11-21 14:54



請問點為之正常方向安裝?

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 14:56

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 15:00

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: NG    時間: 2016-11-21 15:01

回覆 46# franky7080

看manual,就用EK fury X為例
manual寫明
EKWB recommend to use LEFT side port as an inlet port for best performance.
也就是左入右出是正裝

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 15:03

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: franky7080    時間: 2016-11-21 15:07



ic, 原來每隻block ek都會註明
thank you

---

作者: franky7080    時間: 2016-11-21 15:10



呢2句好予盾

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 15:11

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: NG    時間: 2016-11-21 15:13

回覆 50# 嘩!嘩嘩!

operates flawless和best performance那個好呀
師兄認為是一樣就一樣啦

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 15:16

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: NG    時間: 2016-11-21 16:09

回覆 55# 嘩!嘩嘩!

請不要減去operates=操作
是完美無瑕地操作

---

作者: wong1032003    時間: 2016-11-21 16:14

媽～我好亂呀
@NG@嘩嘩嘩

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 16:21

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: 嘩!嘩嘩!    時間: 2016-11-21 16:29

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-11-28 18:52



已問EK有冇影響,答案係有不過極少!
EKWB Support (Grega) (EKWB Support)
Nov 28, 07:58 CET

Hello,

the performance difference will be almost negligible, ~1°C higher temperatures if you use the right port as inlet port.
Best regards,
Grega

---

作者: 嘩!嘩嘩!    時間: 2016-11-28 20:52

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: chris05    時間: 2016-11-28 22:33

其實好多case既水道都係由下而上,如900d , 個人覺得冇乜所謂......

---

作者: wong1032003    時間: 2016-12-2 01:00

Update！已開工～進度30%

---

作者: pasupasu105    時間: 2016-12-2 01:19

你係咪無預放水位

---

作者: chris05    時間: 2016-12-2 01:57

就咁睇Vga 條橋正常裝出水位加個90度應該唔頂8pin.....

---

作者: 嘩!嘩嘩!    時間: 2016-12-2 04:45

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-12-3 15:01

Update:
CPU>PUMP喉、走線已完成
想問問所有野都冇洗過，洗唔洗行轉蒸餾水洗一洗先／定直接用水冷液？

---

作者: wong1032003    時間: 2016-12-3 15:07



唔笨都笨左啦⋯⋯我要靚冇計，同埋硬喉比我想像中易玩

---

作者: 嘩!嘩嘩!    時間: 2016-12-3 15:30

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-12-3 15:37



我係用亞加力喉架wor
真心冇洗排可以點

---

作者: chris05    時間: 2016-12-3 15:37

冷排一定要洗,唔係遲D要拆晒出黎洗仲大獲,曾經有位ching懶唔洗排, 一個月成條水道由紅色變左紫色,結果所一有野要拆晒出黎重洗

---

作者: wong1032003    時間: 2016-12-3 15:42



咁驚⋯⋯咁我折啦、就咁用水喉水洗排內籠？

---

作者: 嘩!嘩嘩!    時間: 2016-12-3 15:45

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: 嘩!嘩嘩!    時間: 2016-12-3 15:58

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-12-3 16:16




真心係亞加力除非EK官方呃Q我
IMG_6405 by CHUN WONG, 於 Flickr

---

作者: 嘩!嘩嘩!    時間: 2016-12-3 16:40

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: chris05    時間: 2016-12-3 16:43


你呢款係亜加力, ek另外有款寫明係petg

---

作者: 嘩!嘩嘩!    時間: 2016-12-3 16:49

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: chris05    時間: 2016-12-3 17:00

ek petg比亜加力平
https://www.ekwb.com/shop/ek-hd-petg-tube-12-16mm-500mm-2pcs
https://www.ekwb.com/shop/ek-hd-tube-12-16mm-500mm-2-pcs

---

作者: 嘩!嘩嘩!    時間: 2016-12-3 17:07

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-12-3 18:04



其實唔洗係物料上討論我只買左一款喉就係亞加力，啲波浪感係因為角度唔啱返熱抝出黎的、花痕係入HDC fitting整花的，所以話對新手真係唔好用常理黎睇
突然了解點解咁多離奇抄車片，學神係常人沒法理解

---

作者: 嘩!嘩嘩!    時間: 2016-12-3 18:15

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-12-3 22:56



點解師兄你咁_瞢塞嘅
我呃你有寶咩⋯⋯係唔洗再拗，因為一定係亞加力！

---

作者: 嘩!嘩嘩!    時間: 2016-12-4 01:57

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: NG    時間: 2016-12-5 16:13

回覆 83# wong1032003

慳番啖氣暖下肚好D

---

作者: 嘩!嘩嘩!    時間: 2016-12-5 16:40

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: wong1032003    時間: 2016-12-6 10:37



眾人皆醉你獨醒
EK出貨果陣放錯左條PETG入Acrylic個袋到搞到我誤會左師兄你，唔好意思！⋯嗯⋯應該係咁！

---

作者: NG    時間: 2016-12-6 18:17

本帖最後由 NG 於 2016-12-6 18:20 編輯

回覆 87# wong1032003

還有一件事我沒說,
EK CPU block就算出入倒轉來裝也只是差幾度
那個幾有多大,大家明的啦

---

作者: 嘩!嘩嘩!    時間: 2016-12-6 18:46

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: NG    時間: 2016-12-6 21:04

是的是的cpu要分in/out不可以倒轉行
因為有(幾)度的分別
而gpu無分in/out可以倒轉行
因為只有1度的分別
明明都有温度分別的,郤硬要分有和無

ps.cpu block的温差不是我作的,是網上有大大試出來的

---

作者: wong1032003    時間: 2016-12-9 12:28

本帖最後由 wong1032003 於 2016-12-9 12:31 編輯

雖然最後變左戰場,但係最後都完成左!
IMG_6406 by CHUN WONG, 於 Flickr
IMG_6460 by CHUN WONG, 於 Flickr
個水閘唔夠位放,試水果陣在顯卡Terminal位放水

---

作者: NG    時間: 2016-12-9 17:38

回覆 91# wong1032003

好靚仔呀
先兄可以有240排和顯卡中間加個T來放水閘

---

作者: chris05    時間: 2016-12-9 22:45

不錯呢

---

作者: louis3412    時間: 2016-12-9 23:39

可唔可以問下左邊部macbook個架邊度買
同埋放係果度既用途

---

作者: pasupasu105    時間: 2016-12-10 10:51

恭喜完工

---

作者: wong1032003    時間: 2016-12-10 11:10



macbook架:Twelve South BookArc 企架
http://www.apple.com/hk-zh/shop/ ... BC-macbook?fnode=8a

用途:手提電腦

作為一個apple迷有一部mac係好正常既事

---

作者: louis3412    時間: 2016-12-11 13:47




    仲諗住放係果度有特別用途添
出街就拎上手用 好似幾方便

---

作者: weathergirl    時間: 2016-12-11 22:59

有錢人屋企果然不同

---

作者: 可愛老坑    時間: 2016-12-12 00:31

手工一流

---

作者: samhcl    時間: 2016-12-15 16:29



Woot, very cool look !!!! Like !
