標題: [外置硬碟] Century 5bay 死內置火牛改裝外置式 [打印本頁]

---

作者: dan_dan    時間: 2024-4-26 09:43     標題: Century 5bay 死內置火牛改裝外置式

個post 太耐無更新被鎖.
上文:https://www.hkepc.com/forum/view ... &extra=page%3D1

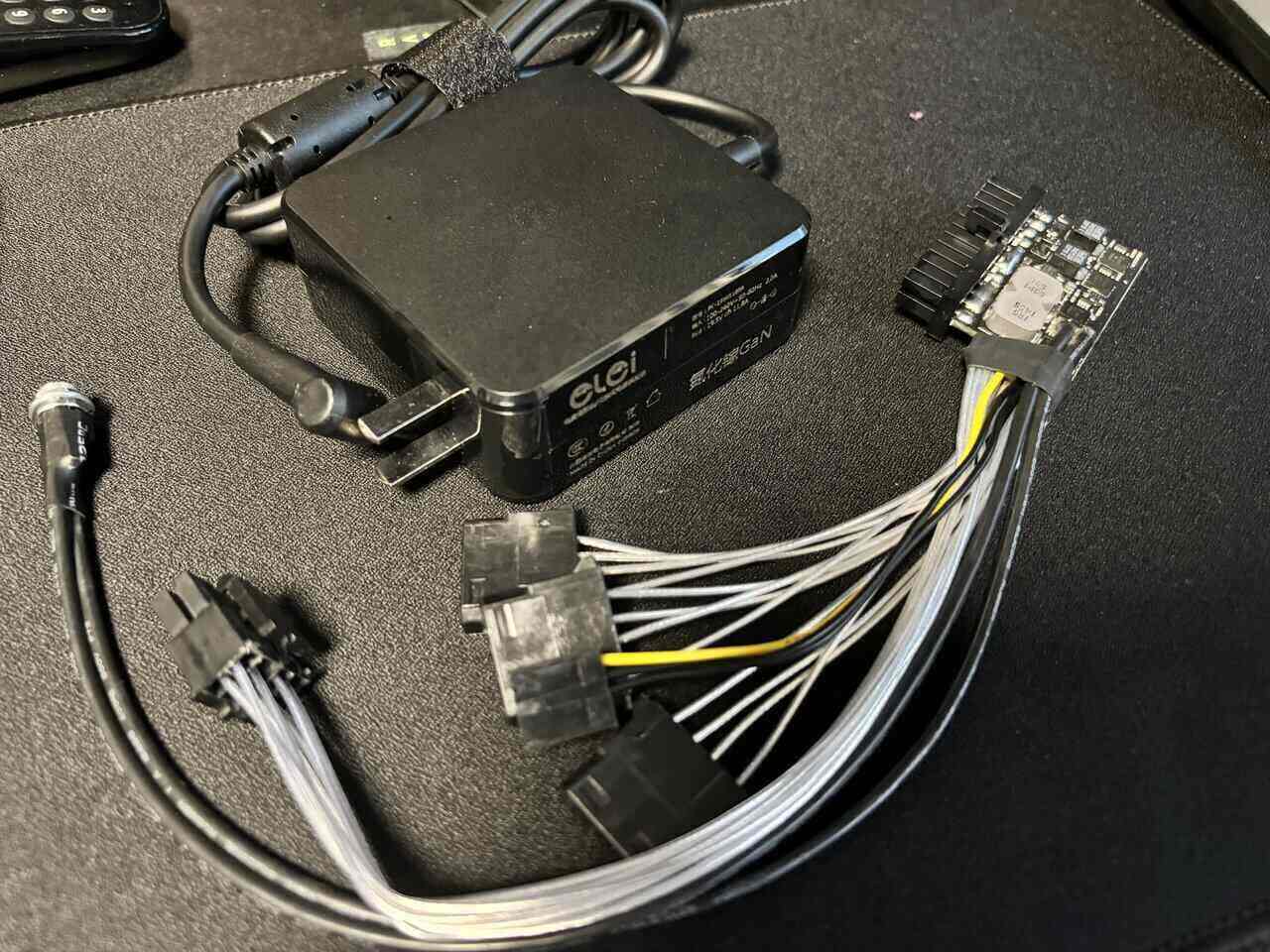

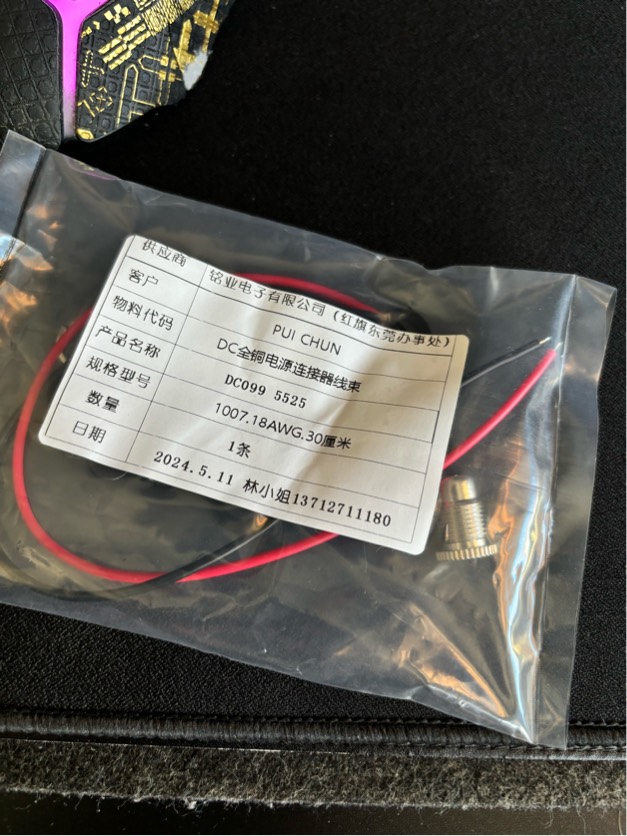

店主話無parts 要訂加上自訂線,所以拖好耐先出貨. 入手GAN 19.5V 11.8A 火牛. 插之前他錶他他先.
最後多謝harryytm 師兄意見



圖片附件: rsz_img_7516.jpg (2024-4-26 09:37, 141.01 KB) / 下載次數 489
https://h2.hkepc.com/forum/attachment.php?aid=2420652&k=fa0db13fbe5e77ee36ca4ef8f1aedb09&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-4-26 09:52

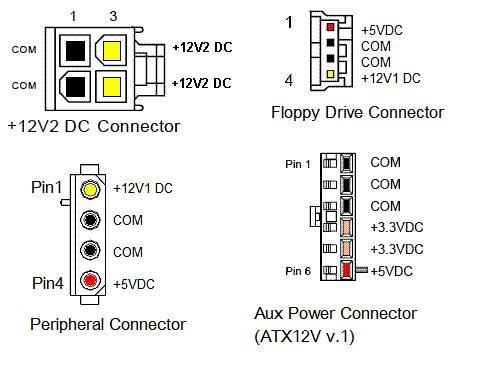

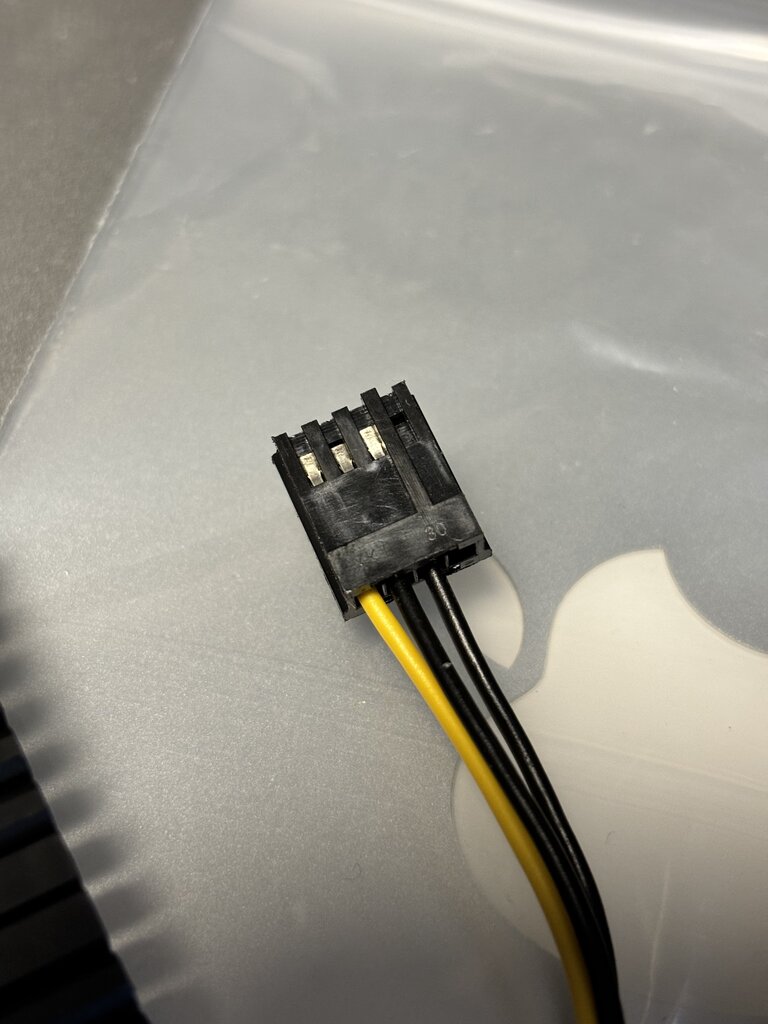

另外, 我叫店主幫我加floppy 頭, 到手後見到佢無焊+5v DC, 雖然我唔需要但正常要 +5vDC ?

圖片附件: rsz_img_7519.jpg (2024-4-26 09:50, 95.87 KB) / 下載次數 430
https://h2.hkepc.com/forum/attachment.php?aid=2420655&k=19a3fe01406634b30559582ab996e100&t=1781508617&sid=1807VnLA0Yz



圖片附件: ATX-connectors.jpg (2024-4-26 09:50, 29.46 KB) / 下載次數 412
https://h2.hkepc.com/forum/attachment.php?aid=2420656&k=fcf02132a47915205357f2c7db2d0553&t=1781508617&sid=1807VnLA0Yz

---

作者: inori    時間: 2024-4-26 10:08

本帖最後由 inori 於 2024-4-26 10:13 編輯


你本身原裝牛條floppy頭都無5v得12v又洗乜要呢
乜攪到咁複雜 既然都係外置牛倒不如買隻12+5v明緯靚牛直接駁

---

作者: dan_dan    時間: 2024-4-26 11:48


到去到呢步唔搞啦，我仲未試，他錶好日唔用要用時嚟無電 。

via HKEPC IRF 5.1.14 - iOS(5.1.1)

---

作者: dan_dan    時間: 2024-4-27 12:47

本帖最後由 dan_dan 於 2024-4-27 12:50 編輯

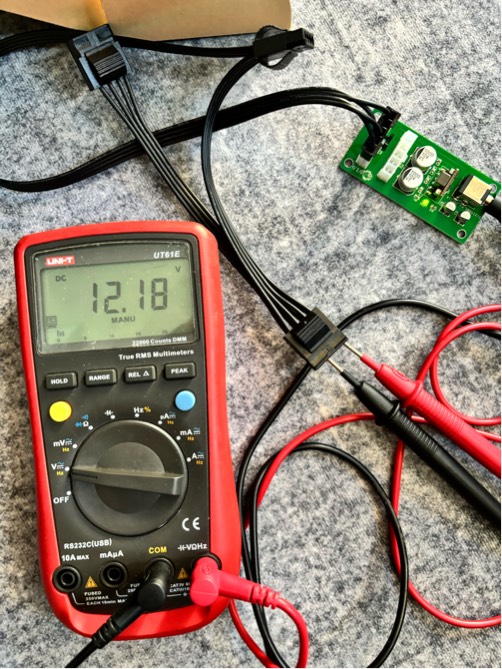

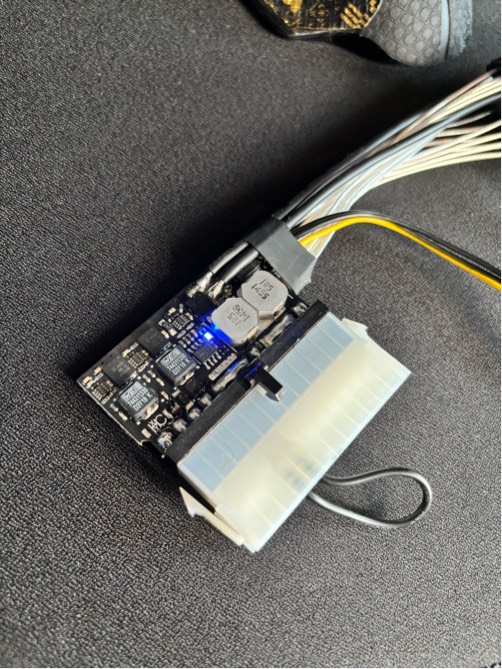

點燈成功
個floppy 係12v

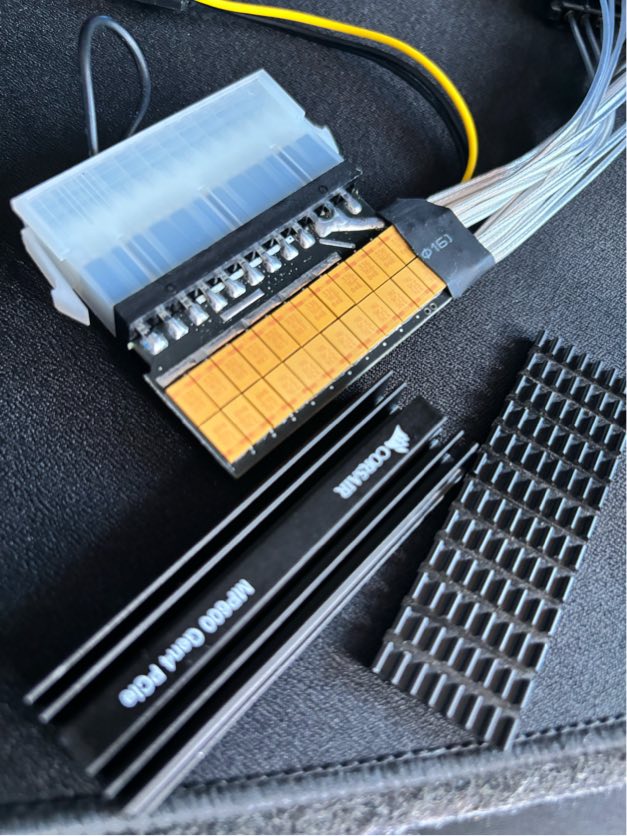

店主漏比散熱器，唯有土法解決


via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(756D5).jpg (2024-4-27 12:46, 139.06 KB) / 下載次數 382
https://h2.hkepc.com/forum/attachment.php?aid=2420811&k=0bb07fa4aa23eb69993369739ab0a7a6&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(4B74F).jpg (2024-4-27 12:49, 122.95 KB) / 下載次數 395
https://h2.hkepc.com/forum/attachment.php?aid=2420813&k=bfb90a6cacbb3b74d390e2ebb9635dc4&t=1781508617&sid=1807VnLA0Yz

---

作者: Miipp    時間: 2024-4-27 12:59



+1 我都會揀明緯靚牛，唔玩呢 d 山寨級 pico atx

真係要用外置牛加板的話，我會買隻靚 12v 牛，簡單加塊 5v 降價板收工

---

作者: dan_dan    時間: 2024-4-27 13:05

本帖最後由 dan_dan 於 2024-4-27 13:08 編輯

明緯牛即係邊個？

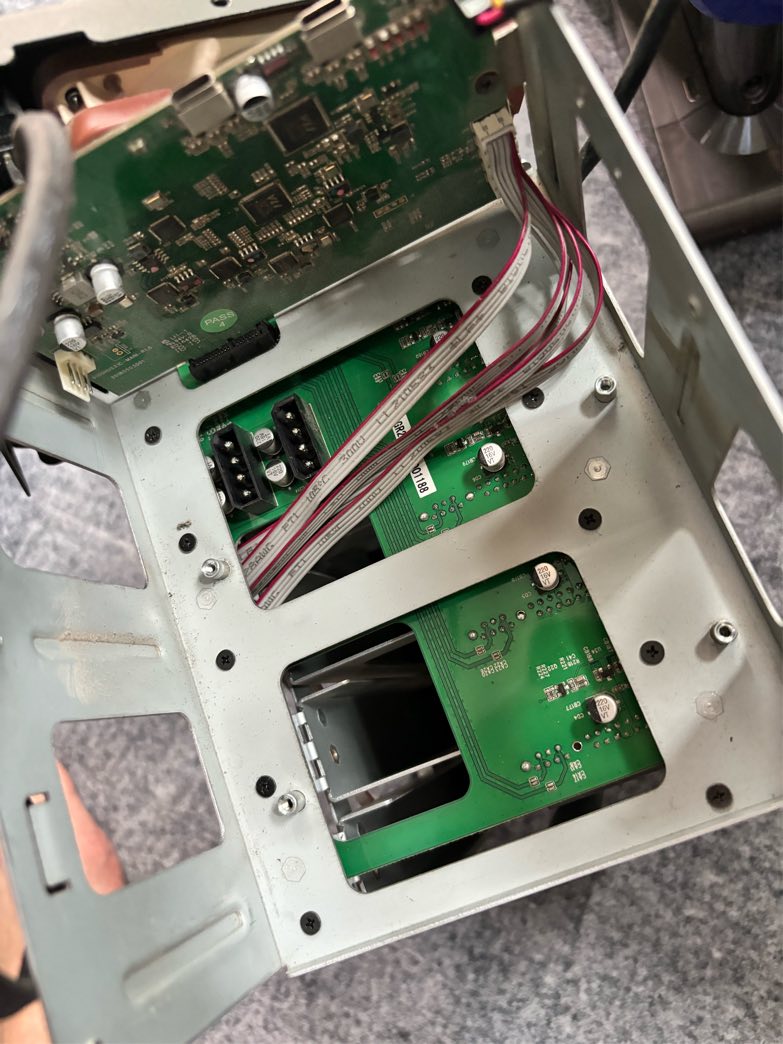

我仲發覺機背把風扇基本上幫牛同塊pcb 抽走熱氣，hdd 根本無地方抽走熱氣，被個火牛擋晒



via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(E2072).jpg (2024-4-27 13:05, 115.63 KB) / 下載次數 389
https://h2.hkepc.com/forum/attachment.php?aid=2420822&k=9221f1d3a0e4154f4b9343d0f4288e33&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-4-27 13:14

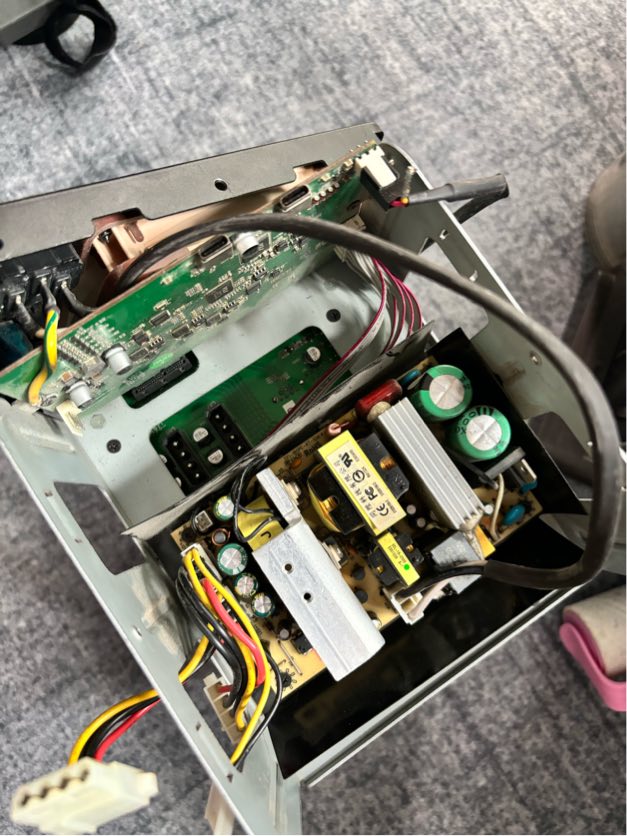

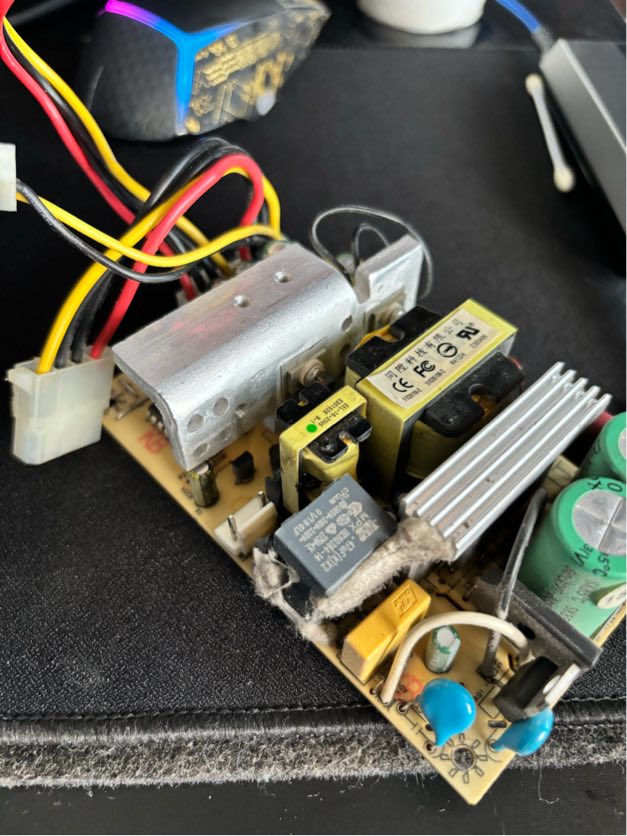

壞牛拆出嚟

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(61456).jpg (2024-4-27 13:13, 107.86 KB) / 下載次數 402
https://h2.hkepc.com/forum/attachment.php?aid=2420827&k=8ac09601e91b7948fb62074c1b9f76d1&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(3CED7).jpg (2024-4-27 13:14, 138.6 KB) / 下載次數 384
https://h2.hkepc.com/forum/attachment.php?aid=2420829&k=3bf88a0f526d3acdd5592aedba8c3591&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-4-27 14:07

我插好之後,windows detect usb 會叮一聲,但hdd 唔著,用他錶只有12v 無5v, 問店主話塊pcb 設計一定要接上主板先有5v, 用短接法唔得

---

作者: dan_dan    時間: 2024-4-27 14:21

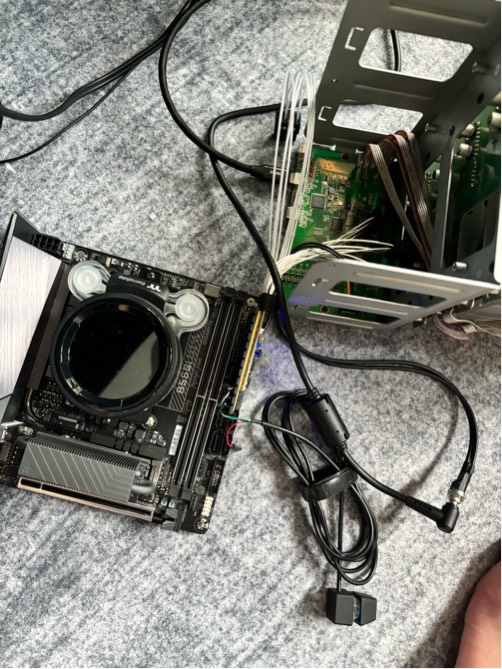

真係被店主講到，要用底板駁先有5v輸出，而家hdds 有電


via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(6CCC6).jpg (2024-4-27 14:21, 140.65 KB) / 下載次數 421
https://h2.hkepc.com/forum/attachment.php?aid=2420842&k=10b93ea4213918b3529e5a23eebbd4e1&t=1781508617&sid=1807VnLA0Yz

---

作者: Miipp    時間: 2024-4-27 21:33



隨便搵一隻 RD-85A 做例子. 自己搵適合的電流/功率型號.


https://detail.tmall.com/item.htm?id=547746051498

---

作者: harryytm    時間: 2024-4-28 00:57


用 ATX Tester 開著有無 5V 出？
或者 24-pin 嘅 5V 有無輸出？

---

作者: harryytm    時間: 2024-4-28 00:59


我有諗過叫佢買 Dual Output 嘅 LED Driver
不過樓主喺舊 POST 話想將隻牛收藏喺部 DAS 入面

---

作者: harryytm    時間: 2024-4-28 01:08

本帖最後由 harryytm 於 2024-4-28 01:10 編輯

明緯 MEAN WELL
係一間台灣專門生產 DC 火牛嘅大廠
生產好多 LED 火牛以至醫療器材用嘅火牛
以前仲喺香港係去華輝度配 MEAN WELL 牛嚟用

---

作者: harryytm    時間: 2024-4-28 01:44

本帖最後由 harryytm 於 2024-4-28 01:46 編輯


舊 POST 42# 有建議過呢個方案
建議過佢買 12V 牛再加 DC-DC Converter 轉 5V rail 出嚟

計過 5 隻 HDD 嘅 5V rail 要大約 30W

---

作者: dan_dan    時間: 2024-4-28 09:29

本帖最後由 dan_dan 於 2024-4-28 09:32 編輯




我無ATX tester, 點會有呢 , 我只係用他錶試到只有12v 無5v輸出
    我問店主,佢話塊module 設計成一定要插主板24pin 先有5v 輸出, 如果用24pin jumper 唔會有, 我試過真係出到5v 無呃我. 我問有無方法可以非用主機板都可以有5v 輸出, 佢話直接飛條5v線(佢未比答案點樣飛線) 或者店內專有比硬盤用module...

---

作者: harryytm    時間: 2024-4-28 21:48


24-pin 入面嘅 5v 有無輸出？

---

作者: murderfreaker    時間: 2024-4-29 06:45

本帖最後由 murderfreaker 於 2024-4-29 06:52 編輯

完全睇唔明點解要用DC-ATX

你用DC-ATX係貪佢時序正確可以推ATX底板丫嘛
但你淨係要5V/12V 兩種電壓，咁咪搵牛，花精力去搞ATX做乜鬼?


不過因為你已經買哂啲嘢仲要唔多啱用(兩腳牛又唔用可換插)

唯一可以俾嘅建議係，我懷疑呢啲DC-ATX板偷位偷到無Common Ground，即係成個電路5V嗰部分個GND唔通嘅，5V嗰部分GND偷咗底板走，所以5V唔著。

你用他錶試下ATX 24 pin啲GND係咪互相通嘅，如果唔通就Short起哂啲GND Pin佢，睇下可唔可以著到塊板。

---

作者: inori    時間: 2024-4-29 14:43

worst case搵一對12v加粒DC-DC轉番5v出黎

---

作者: dan_dan    時間: 2024-4-29 14:56

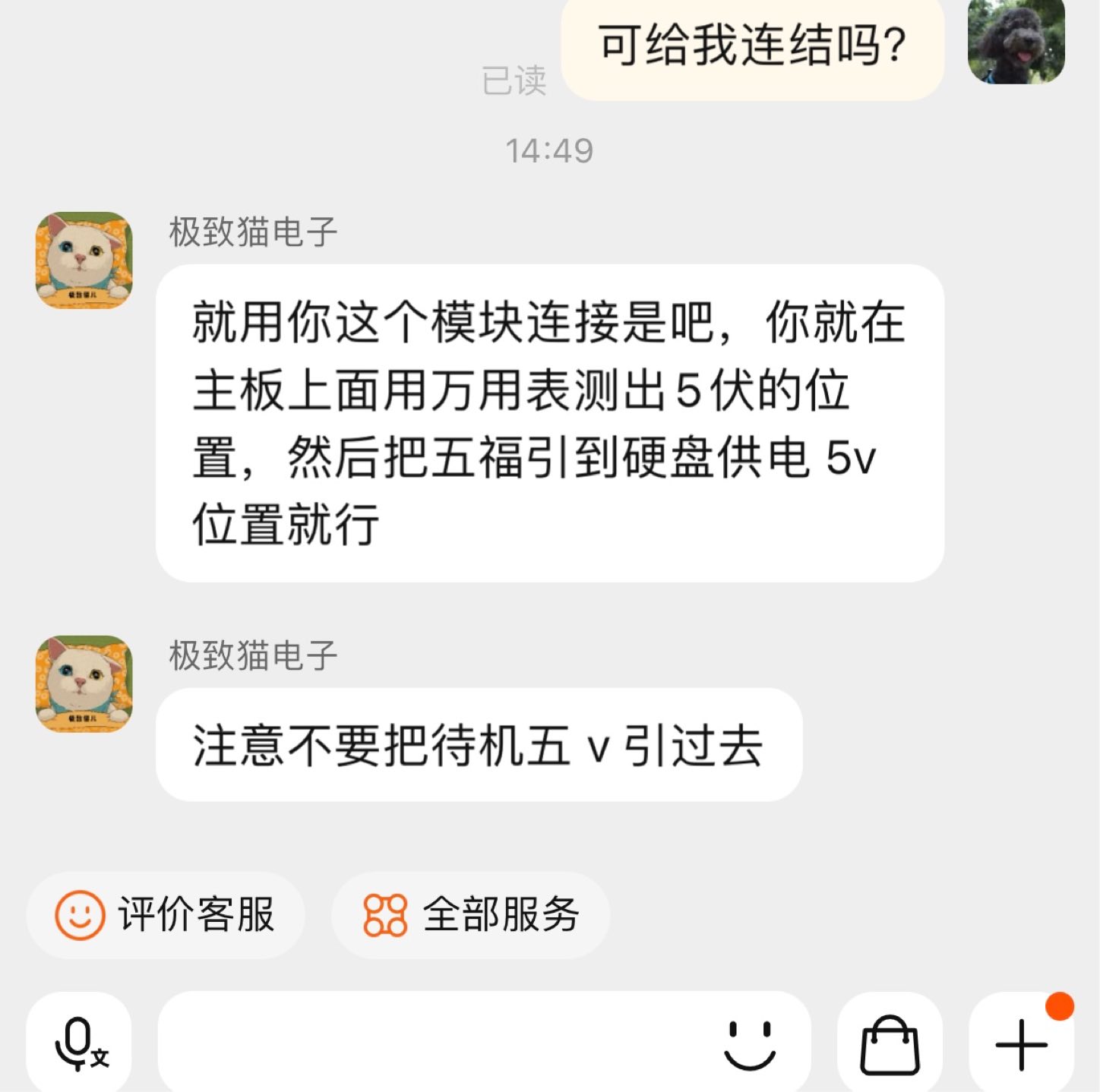

有冇師兄睇得明？

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(72FB8).jpg (2024-4-29 14:56, 134.54 KB) / 下載次數 252
https://h2.hkepc.com/forum/attachment.php?aid=2421195&k=26de3ac4db0d09c6bff2fe768b74a17c&t=1781508617&sid=1807VnLA0Yz

---

作者: murderfreaker    時間: 2024-4-29 16:03

本帖最後由 murderfreaker 於 2024-4-29 16:16 編輯

+5VSB = 5V待機，有電流限制唔可以拖超過1A



如果咁簡單嘅操作都唔明，又要自己改但連基本功都無，我唔知點解你敢落手DIY買DC-ATX.......

仲有覆你個店小二都無解釋5V無輸出，不如你度咗啲GND通唔通先好諗啦。

---

作者: harryytm    時間: 2024-4-29 16:43


ATX 24-pin 入面 pin 9 係 +5VSB 即係 +5V待命
24-pin 入面黑色 pin 係接地簡寫 GND
符合 ATX 規格嘅話 GND 正常係共通
如果 24-pin 入面非 +5VSB 嘅 +5V pin 度到有 5V 就直接駁去 Molex 頭嘅 +5V

---

作者: dan_dan    時間: 2024-4-29 17:47




    我諗住買返用個 24pin jumper 就得,好似我用atx 牛用jumper 就搞掂,邊駛要插主機板先有5v 輸出啫....

---

作者: murderfreaker    時間: 2024-4-29 18:58


有冇睇#18?

---

作者: dan_dan    時間: 2024-4-29 20:38




    我唔知點解釋,我用dc-atx 係因為有師兄提議,唔駛搞咁多野,買個notebook火牛就得

---

作者: dan_dan    時間: 2024-4-29 20:41



你意思用他錶試下24pin 所有 GND與GND之間通唔通?

---

作者: murderfreaker    時間: 2024-4-29 21:06


係

通哂啲GND佢先試5V

---

作者: harryytm    時間: 2024-4-30 01:19

本帖最後由 harryytm 於 2024-4-30 01:32 編輯

例如呢隻？

https://www.amazon.co.uk/AZDelivery-Step-Down-Converter-Adjustable-Compatible/dp/B08T12J8KL/

DC IN 5-40V
DC OUT 1.25 – 36V

---

作者: dan_dan    時間: 2024-4-30 09:14




    24pin 所有GND與GND之間通呀

---

作者: harryytm    時間: 2024-4-30 12:11

本帖最後由 harryytm 於 2024-4-30 12:17 編輯

pin 4, 6 21,22,23 有無 +5V


可以嘅影下隻 DC-ATX 嘅 PCB 放上嚟

如果有 +5V 就直接駁條 pin 去 molex 4-pin

---

作者: dan_dan    時間: 2024-4-30 19:21

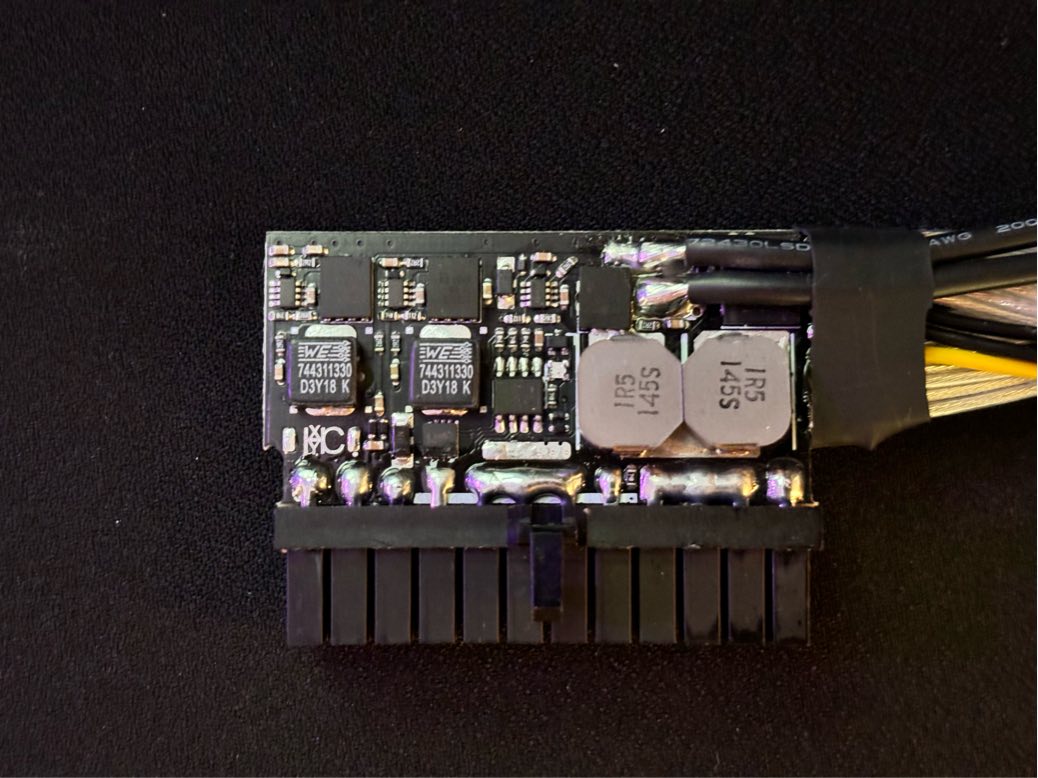

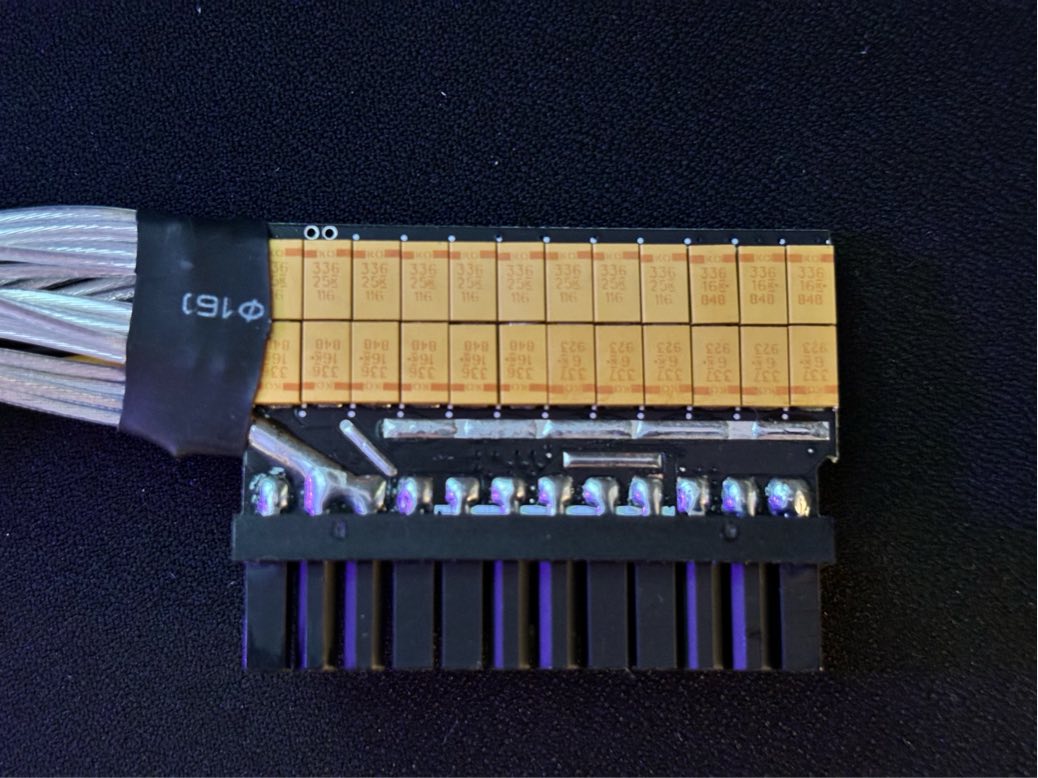

未試5v,應該要插jumper 先試到個啲pins 有冇5v

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(CEAF1).jpg (2024-4-30 19:20, 126.94 KB) / 下載次數 220
https://h2.hkepc.com/forum/attachment.php?aid=2421400&k=9d0de8967ea77531791c34c89951bfb5&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(0E93E).jpg (2024-4-30 19:20, 134.62 KB) / 下載次數 212
https://h2.hkepc.com/forum/attachment.php?aid=2421401&k=2fc5afbf0b00934d6333823fc54fcbe9&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-2 09:39

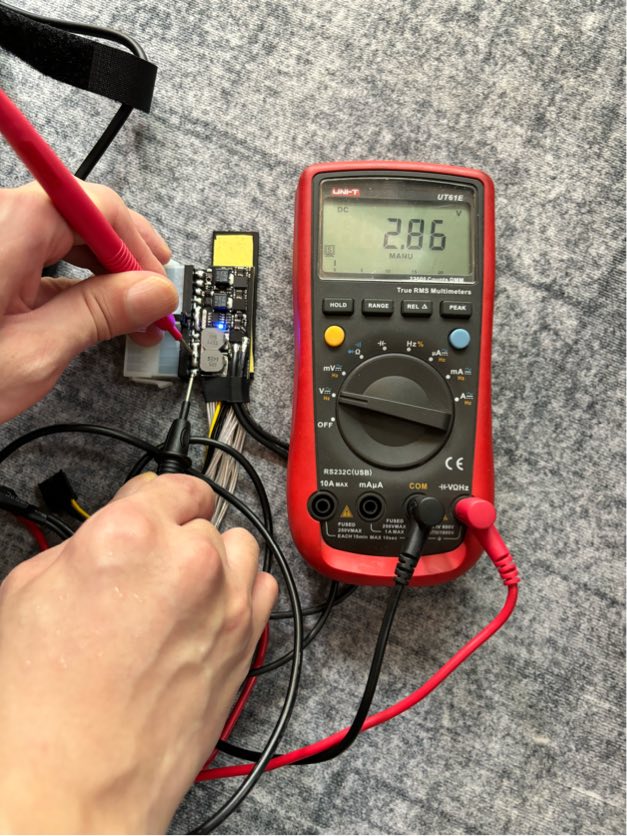

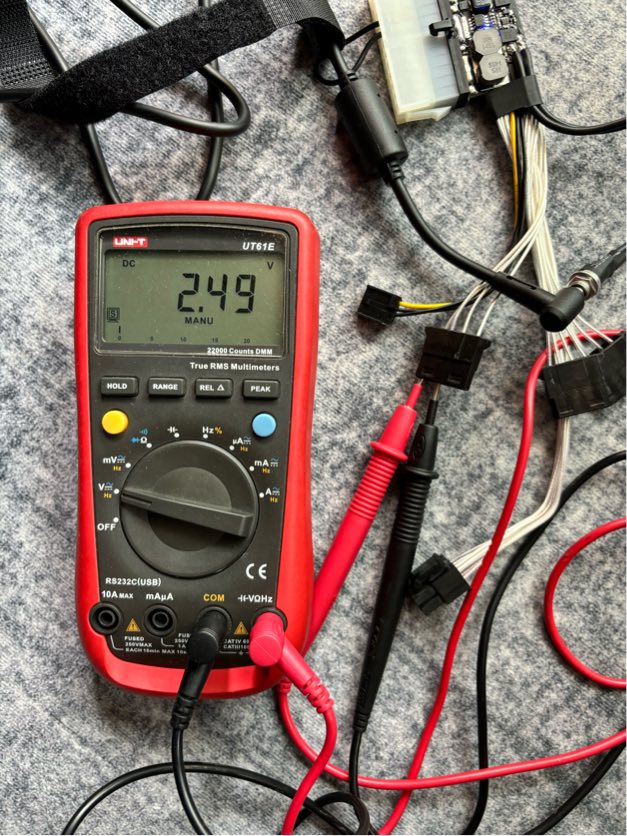

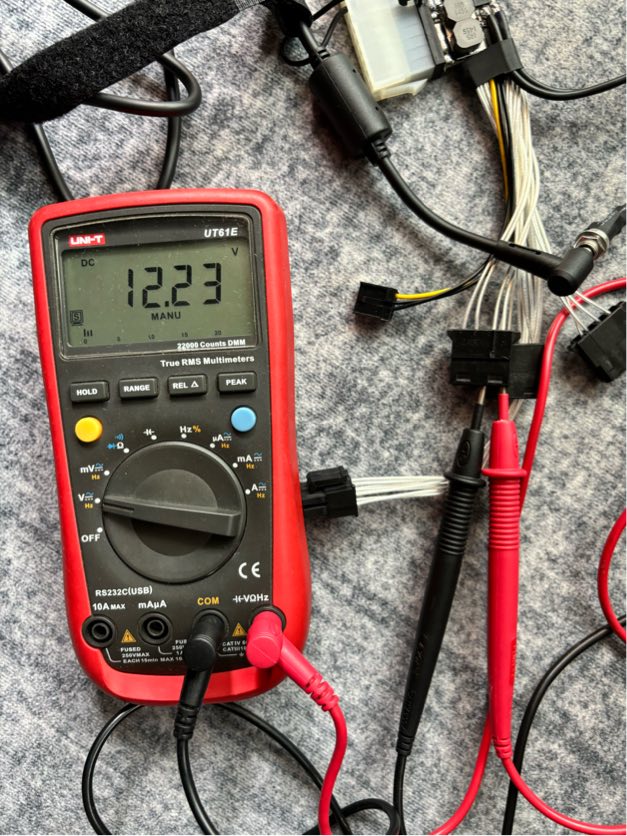

上次我未他得清楚，molex 4pin，5v得唔半圖中見到 。

24pin 我21 22 23pin short 埋，他都係得5v 一半

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(417C3).jpg (2024-5-2 09:36, 148.76 KB) / 下載次數 269
https://h2.hkepc.com/forum/attachment.php?aid=2421565&k=43bea9aa797321bd27a05ae14a9309ce&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(5C1A0).jpg (2024-5-2 09:36, 131.72 KB) / 下載次數 236
https://h2.hkepc.com/forum/attachment.php?aid=2421566&k=79e3477756034601eed1402df80895f5&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(BA75A).jpg (2024-5-2 09:36, 144.28 KB) / 下載次數 231
https://h2.hkepc.com/forum/attachment.php?aid=2421567&k=901f74680e3f4596c0c5946b5bbb02ee&t=1781508617&sid=1807VnLA0Yz

---

作者: ken2004    時間: 2024-5-2 10:46

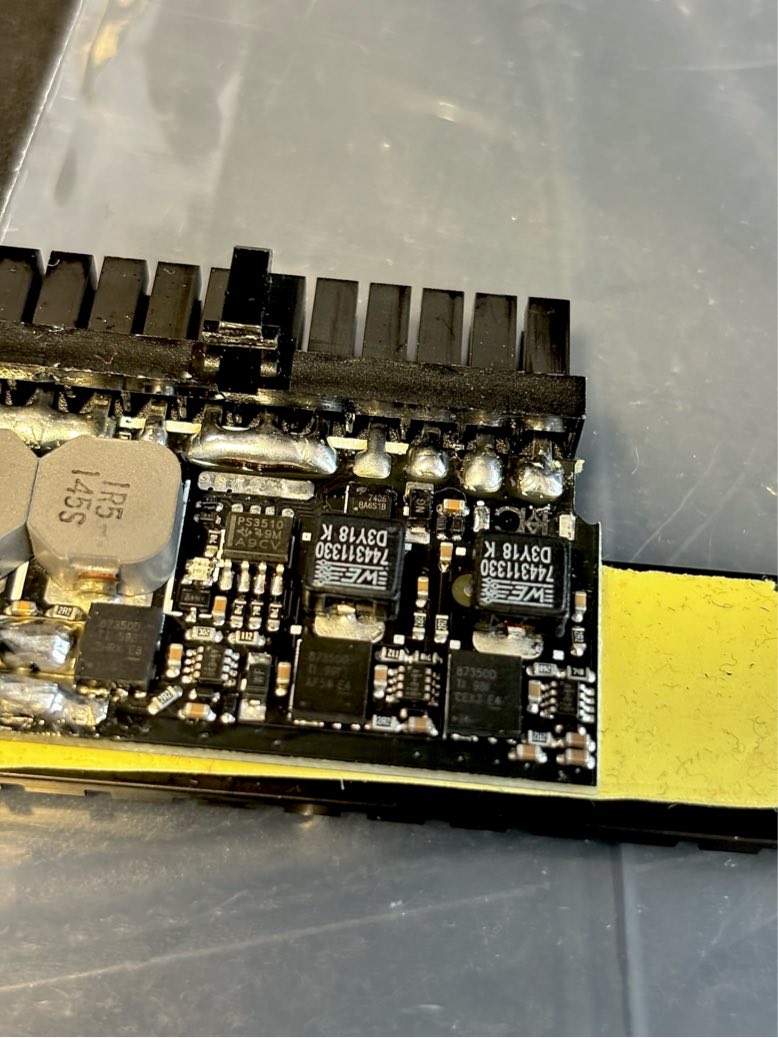

有冇辦法睇到74411330 旁邊四粒IC 的 part number?

---

作者: dan_dan    時間: 2024-5-2 12:10



盡影

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(96B6E).jpg (2024-5-2 12:10, 125.5 KB) / 下載次數 241
https://h2.hkepc.com/forum/attachment.php?aid=2421576&k=f48e9f24dba794452fa55198fd3b9376&t=1781508617&sid=1807VnLA0Yz

---

作者: harryytm    時間: 2024-5-2 13:39

本帖最後由 harryytm 於 2024-5-2 13:45 編輯


https://www.ti.com/product/CSD87350Q5D
https://www.mouser.co.uk/ProductDetail/Wurth-Elektronik/744311330
https://www.ti.com/product/TPS35 ... amp;usecase=GPN-ALT

---

作者: Miipp    時間: 2024-5-2 19:14

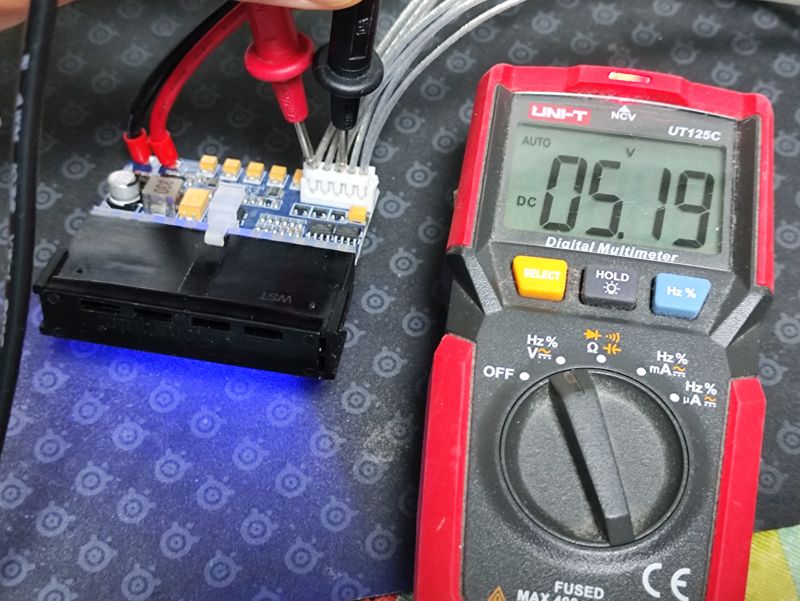

無聊度左一度呢塊好耐前逃佬備用的

因為原本隻備用 matx 試機牛上左天堂，土地問題所以個時買隻最細的



圖片附件: 1000068322-01.jpg (2024-5-2 19:13, 101.87 KB) / 下載次數 245
https://h2.hkepc.com/forum/attachment.php?aid=2421619&k=63e17bc6d0cb5e107257e042e87c7a61&t=1781508617&sid=1807VnLA0Yz

---

作者: murderfreaker    時間: 2024-5-2 21:19


有冇1K電阻?

Switching power Open Circuit未必準，要落Load

---

作者: Miipp    時間: 2024-5-2 21:48

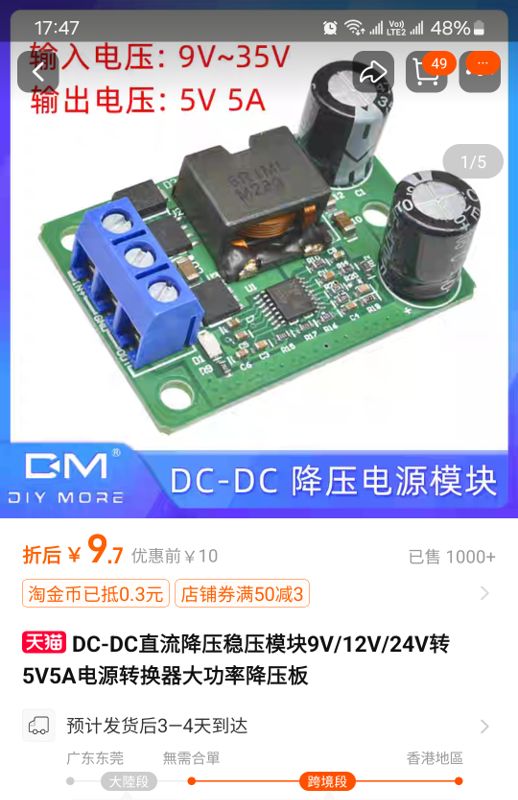

另一個問題，樓煮當初決定用 dc-atx，做乜揀 20v 方案唔買 12v 的？好似我呢塊就係 12v 的

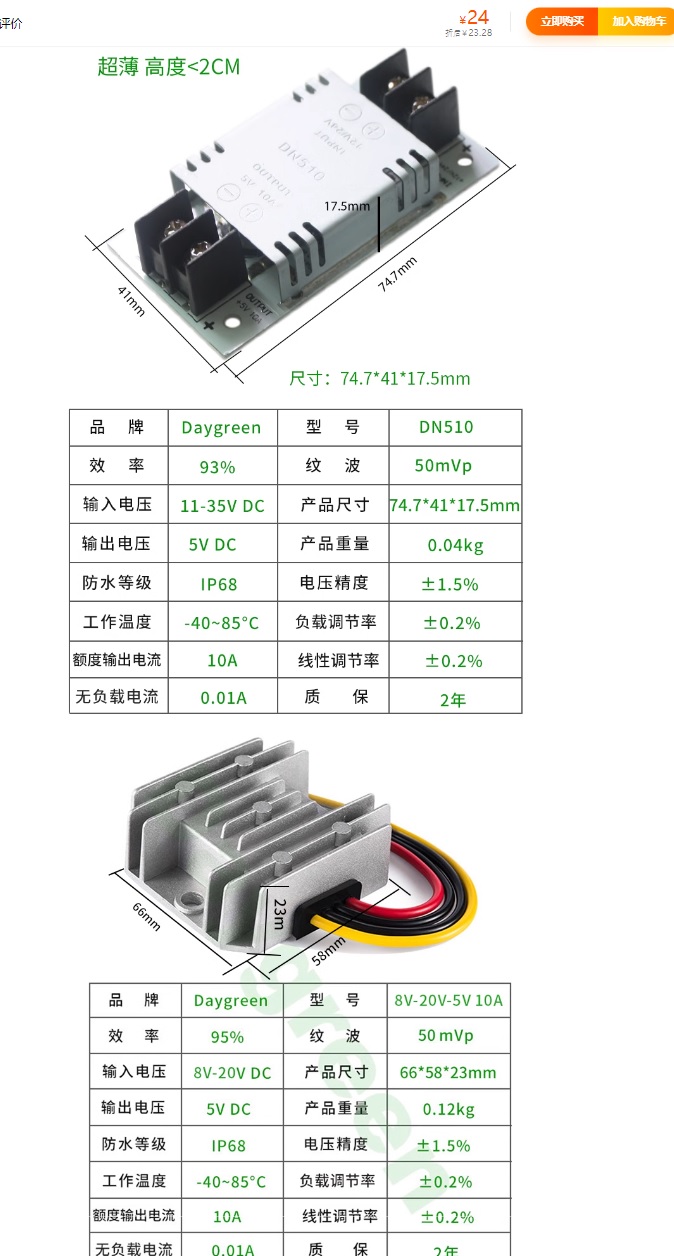

如果買左 12v 的，出問題飛走佢留低隻牛，買過塊如下 10 雞呢類板駁返線就收工




圖片附件: 1000068329-01.jpg (2024-5-2 21:48, 72.96 KB) / 下載次數 229
https://h2.hkepc.com/forum/attachment.php?aid=2421654&k=d8c91658713b0c810003f79b50e0468f&t=1781508617&sid=1807VnLA0Yz

---

作者: ken2004    時間: 2024-5-3 00:33

唔錯都錯咗，再買又唔知等幾耐
樓主如果有大功率電阻可以試下
http://www.built-to-spec.com/blo ... ly-outside-of-a-pc/

---

作者: dan_dan    時間: 2024-5-3 09:11




    師兄,你呢塊淘我見過有

---

作者: dan_dan    時間: 2024-5-3 09:13




    因為有師兄話19v 火牛好多laptop 用相對易買過12v

---

作者: dan_dan    時間: 2024-5-3 09:23




    我點會有粒電阻而且上網買一粒運費貴過佢

---

作者: Miipp    時間: 2024-5-3 09:28



notebook(特別gaming機)行 20V 係為左上 >100W 及慳銅線錢.

dc-atx 通常比幾十 watt itx 機仔用, 用 12V 靈活 d.

12V 大把 meanwell 牛比你買
https://detail.tmall.com/item.htm?id=547655764448
https://detail.tmall.com/item.htm?id=547713386735

---

作者: dan_dan    時間: 2024-5-3 10:48

請問我現成材料有咩方法可以出到5v?

---

作者: 亞基拉    時間: 2024-5-3 14:28

你啲hdd 5v用幾多電流？

---

作者: Miipp    時間: 2024-5-3 14:37



https://www.hkepc.com/forum/redi ... 74&pid=42158476

---

作者: Miipp    時間: 2024-5-3 15:10

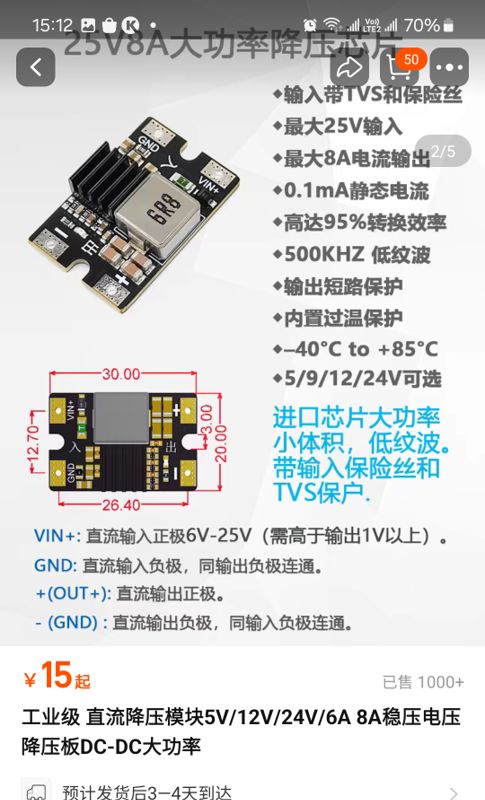

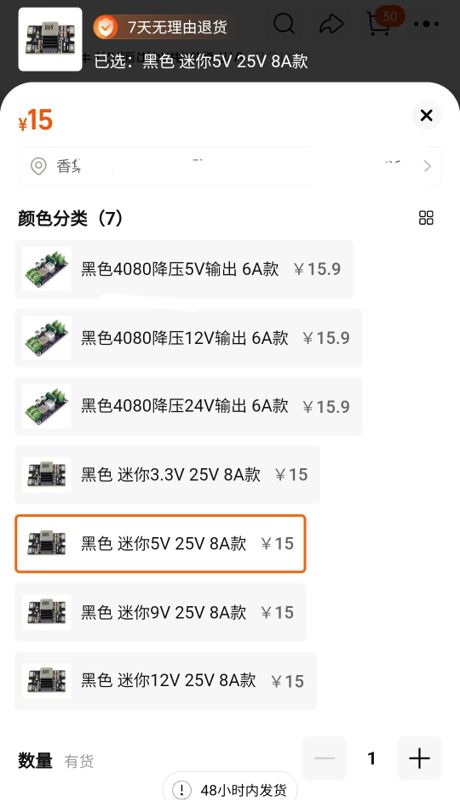

或者呢款貴 5 雞感覺高級 d

迷你焊線版應該好過鎖線版



圖片附件: 1000068358-01.jpg (2024-5-3 15:10, 42.18 KB) / 下載次數 216
https://h2.hkepc.com/forum/attachment.php?aid=2421722&k=3cfb6080a25e70960ed58ccc0ab502c5&t=1781508617&sid=1807VnLA0Yz

---

作者: Miipp    時間: 2024-5-3 15:15



圖片附件: 1000068361-01.jpg (2024-5-3 15:14, 71.15 KB) / 下載次數 202
https://h2.hkepc.com/forum/attachment.php?aid=2421725&k=27ed76ba3e32b7e4e28e25d9cc601bf7&t=1781508617&sid=1807VnLA0Yz

---

作者: harryytm    時間: 2024-5-3 15:27

本帖最後由 harryytm 於 2024-5-3 15:29 編輯

純粹拎我手頭上啲 HDD 做參考
Toshiba MG08ACA16TE
+12VDC 0.75A = 9W
+5VDC 0.90A = 4.5W

+12VDC 0.75A x5 = +12VDC 3.75A 45W
+5VDC 0.90A x5 = +5VDC 4.50A 22.5W

---

作者: harryytm    時間: 2024-5-3 15:32

本帖最後由 harryytm 於 2024-5-3 15:34 編輯

回覆 48# Miipp

19VDC 分去 2 塊降壓分別出 12VDC 同 5VDC 有無得諗？

---

作者: Miipp    時間: 2024-5-3 15:45



得呀，或者塊 dc-itx 繼續出 12v 慳 d 錢

---

作者: 亞基拉    時間: 2024-5-3 16:00



你比你嘅有乜用？樓主都係用同一model?

---

作者: Miipp    時間: 2024-5-3 16:03



東豬用電多或規格標得好保守，好多 he drive 運作<10W，包括 22/26TB 的 ultrastar DC hc570/670

---

作者: dan_dan    時間: 2024-5-3 16:04




   同我差唔多,10tb x2 8tb x 2 + 6tb

---

作者: harryytm    時間: 2024-5-3 16:08

本帖最後由 harryytm 於 2024-5-3 16:29 編輯

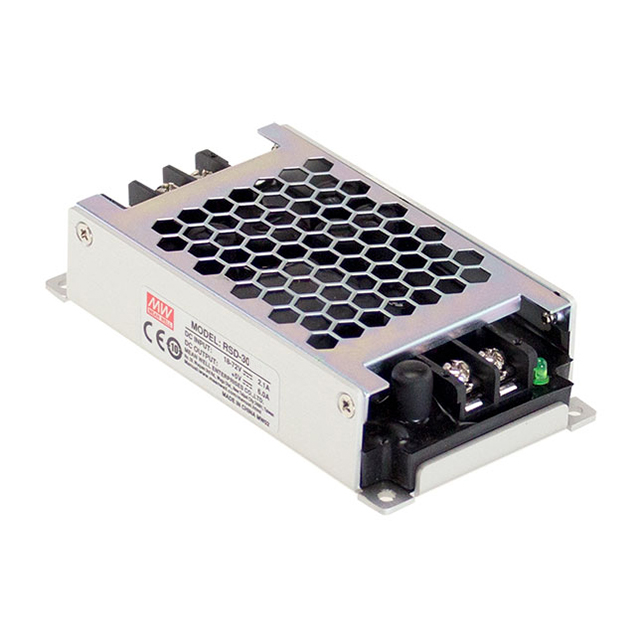

我考慮緊 MEAN WELL 12V 外置牛加呢個 MEAN WELL 5V 降壓放喺 CRCM535U31CIS 入面
https://www.digikey.co.uk/en/products/detail/mean-well-usa-inc/GSM90B12-P1M/7703586
https://www.digikey.co.uk/en/products/detail/mean-well-usa-inc/RSD-30G-5/7706229

---

作者: dan_dan    時間: 2024-5-3 16:10

死啦,越搞越複雜

---

作者: harryytm    時間: 2024-5-3 16:21

本帖最後由 harryytm 於 2024-5-3 16:27 編輯

唔複雜
隻 DC-ATX 牛可以照用嚟出 12VDC
再加樓上 48# 講塊 DC-DC 出 5VDC

我喺舊 Post 42# 有建議過買高火數 12V 外置牛
再用 DC-DC 降壓出 5VDC 收喺 DAS 入面

不過你覆我話唔識搞先至建議你用 DC-ATX 牛 [舊 Post 43#]
唯一係無諗到你買嗰隻 DC-ATX 要插底板先有 5VDC

---

作者: 亞基拉    時間: 2024-5-3 16:31



你試開機出吾到 5 V係插晒4隻定一隻？

---

作者: Miipp    時間: 2024-5-3 16:34



最平：10-15 羊加塊 5v 降壓版，頭痛醫頭
唔煩：乜都丟晒佢無眼 c 乾淨盲，買 11# 個類雙輸出鐵籠

---

作者: dan_dan    時間: 2024-5-3 17:06




    我只插一個HDD 試,有分別咩?

---

作者: 亞基拉    時間: 2024-5-3 17:09



有，一隻個 5V loading少過1A，試吓插晒

---

作者: harryytm    時間: 2024-5-3 17:37

本帖最後由 harryytm 於 2024-5-3 17:52 編輯


Delta 1145-PMT-D1V75W2BA-ND
https://www.digikey.co.uk/en/products/detail/delta-electronics/PMT-D1V75W2BA/18109641
90-264 VAC
12VDC 4A / 5VDC 5A / 75W

---

作者: 亞基拉    時間: 2024-5-3 19:34



12v得4A controller 吾洗用電?

---

作者: harryytm    時間: 2024-5-3 22:35

本帖最後由 harryytm 於 2024-5-3 22:38 編輯


MEAN WELL RD-125A
IN 88 ~ 132 VAC / 176 ~ 264 VAC
OUT 12 VDC 7.7 A / 5VDC 7.7 A / 125W

https://www.digikey.co.uk/en/products/detail/mean-well-usa-inc/RD-125A/7705979

---

作者: 亞基拉    時間: 2024-5-3 22:53



你咁多主意,幫樓主諗吓點樣:


好過啦

---

作者: harryytm    時間: 2024-5-4 00:01



48# 答咗啦

---

作者: dan_dan    時間: 2024-5-4 10:25

本帖最後由 dan_dan 於 2024-5-4 10:28 編輯

衷心多謝大家熱心幫忙

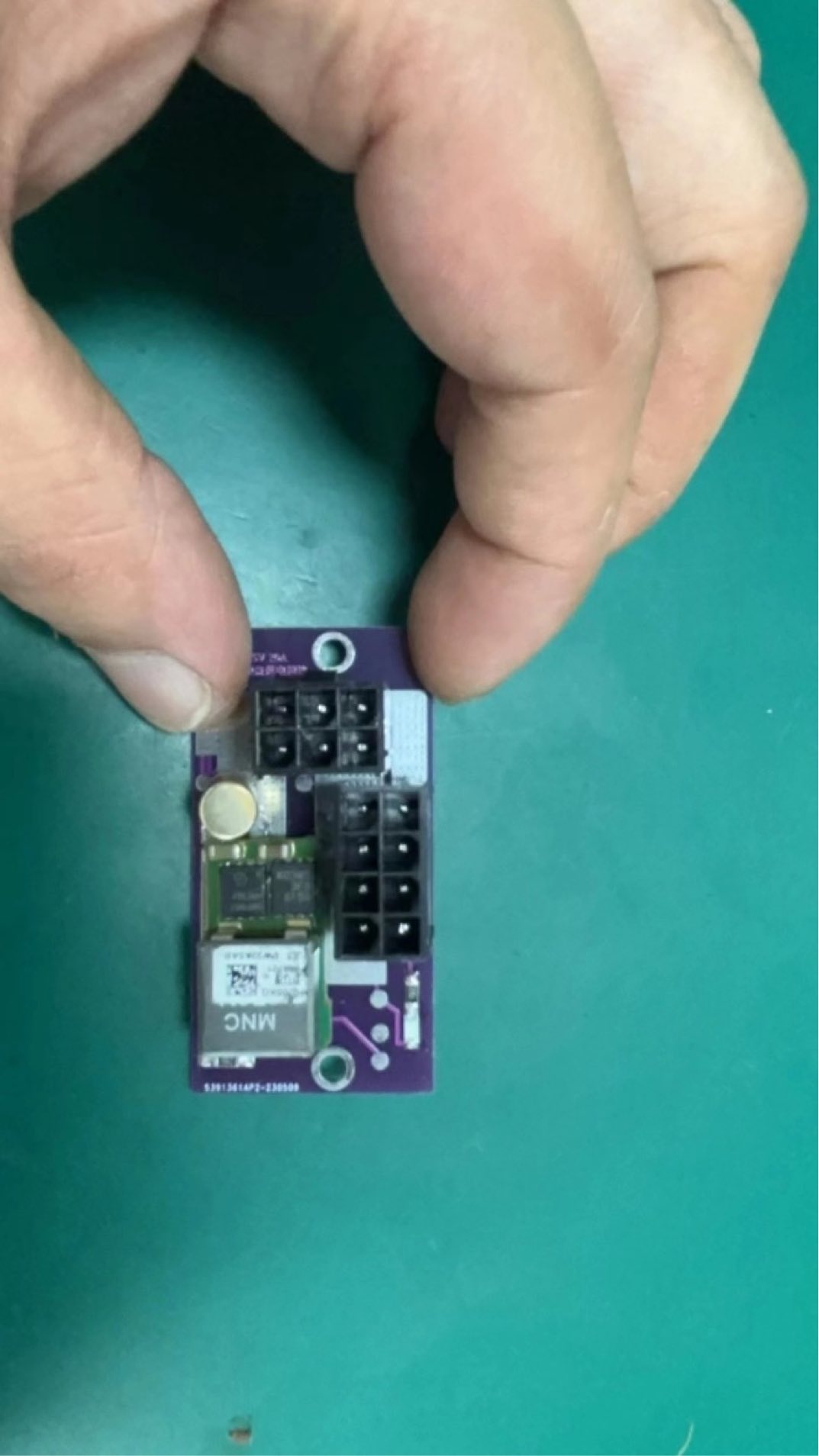

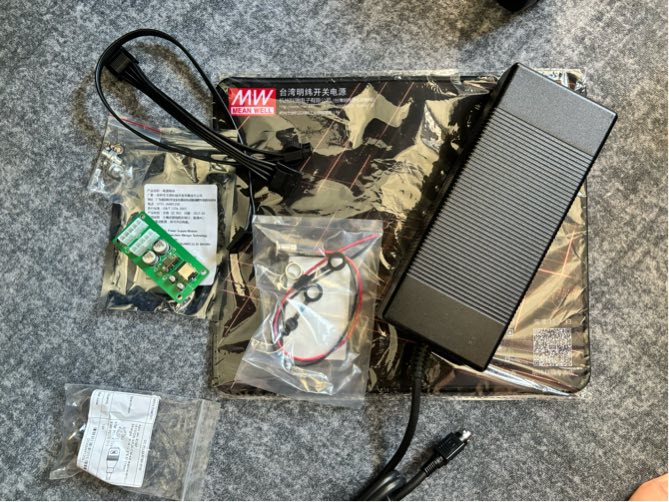

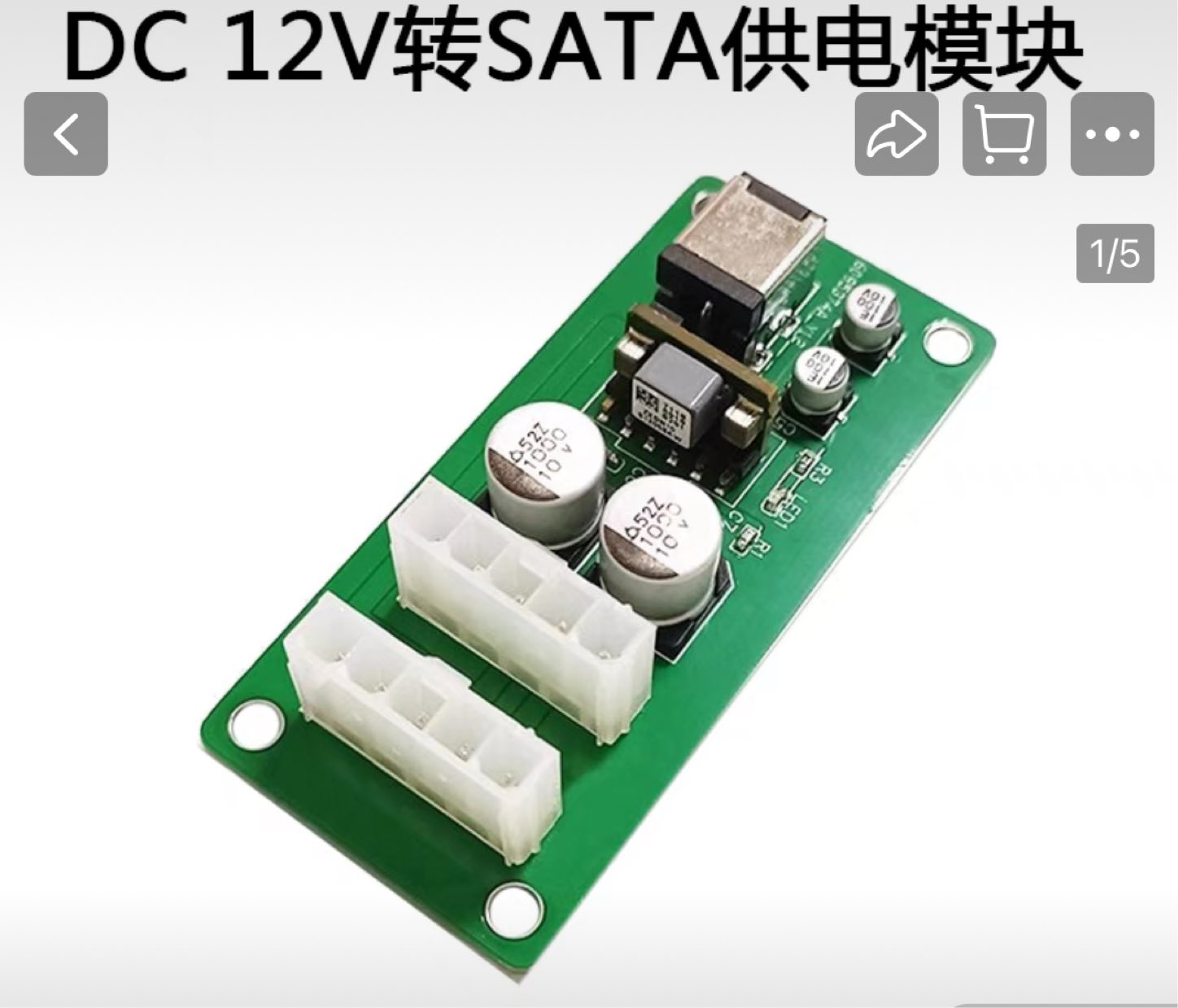

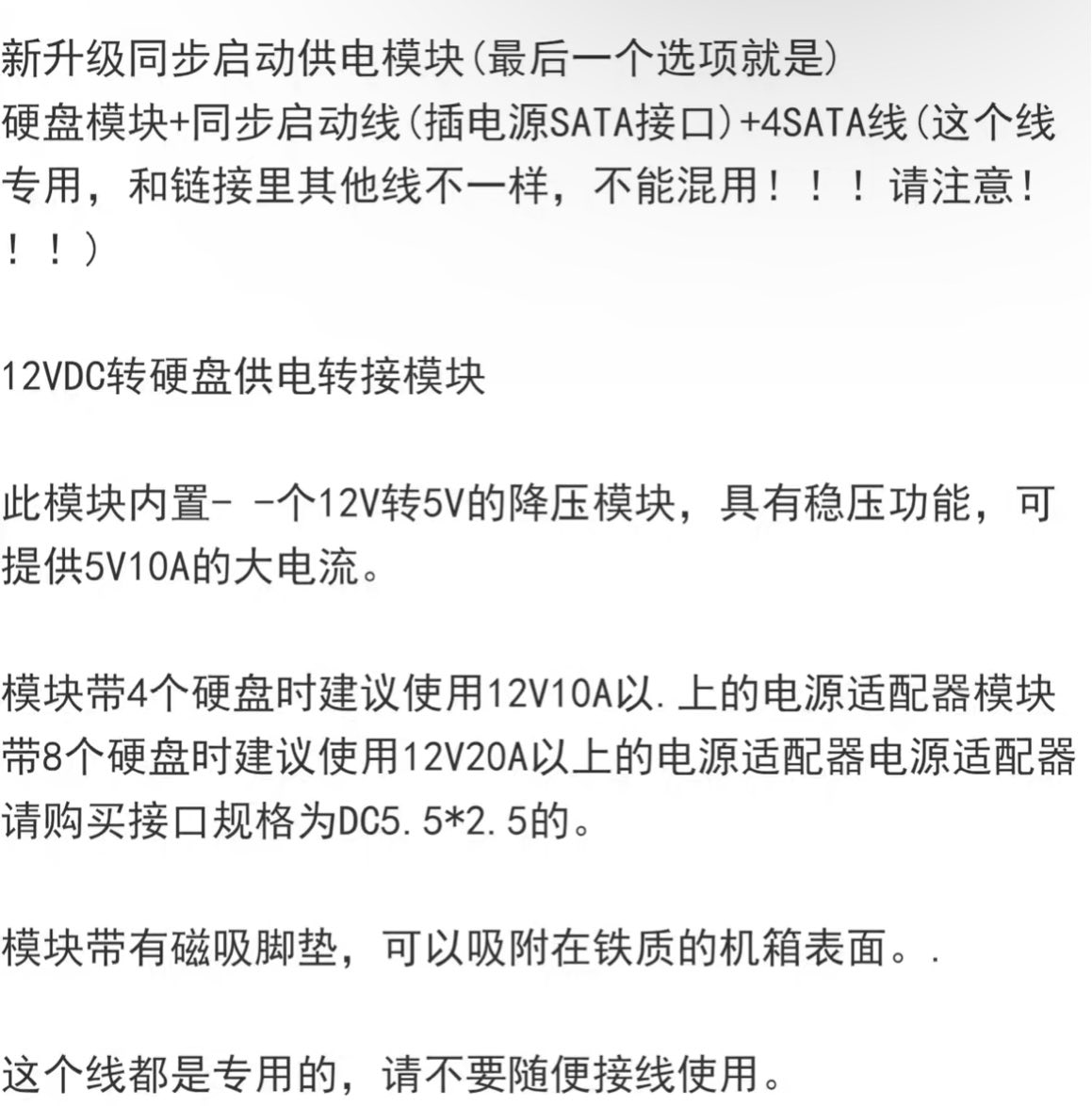

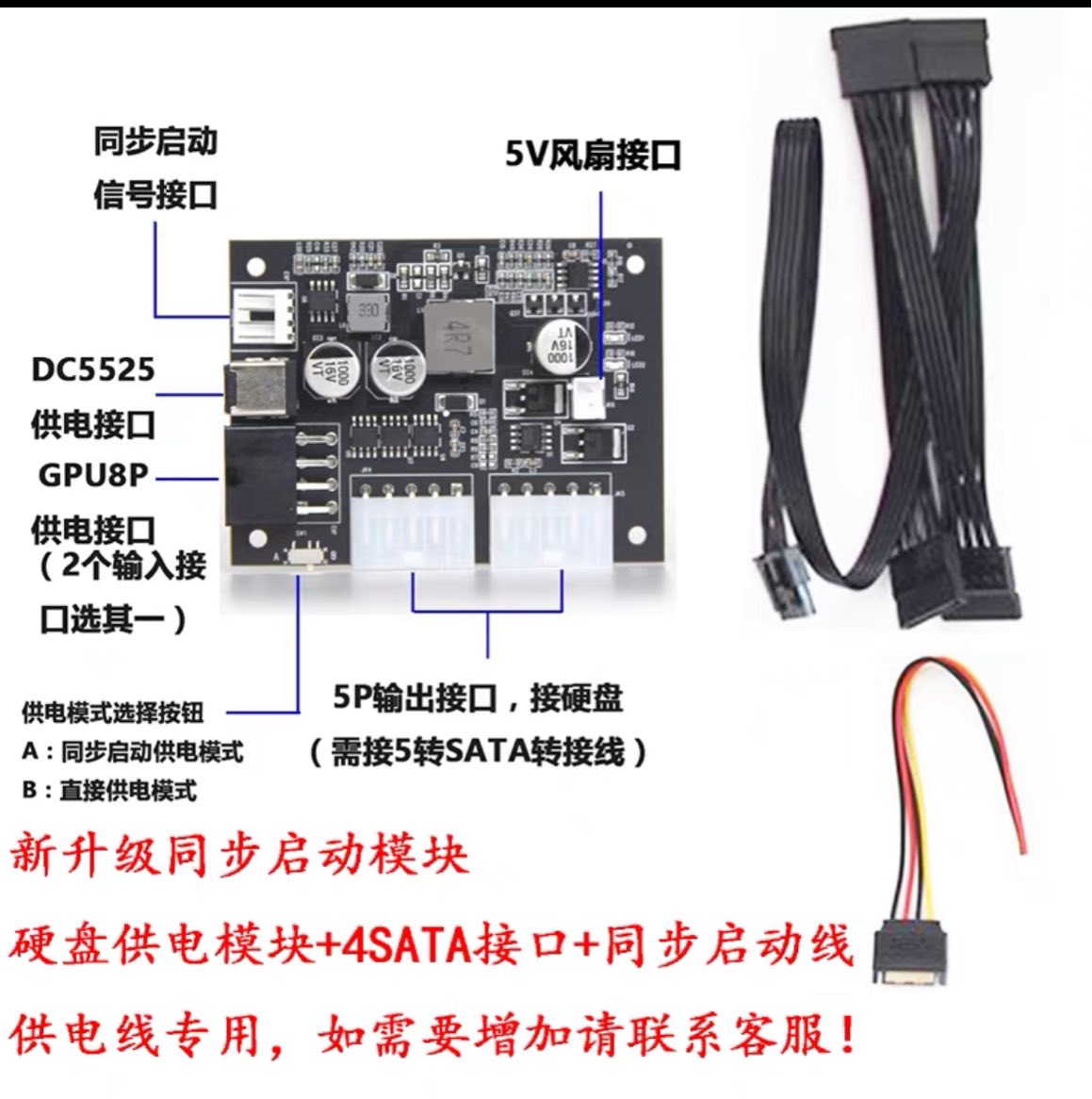

今朝店主覆我買個HDD module 12v 輸入，咁我再買個mean well  大火數牛就得啦





via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(12CF6).jpg (2024-5-4 10:23, 125.67 KB) / 下載次數 231
https://h2.hkepc.com/forum/attachment.php?aid=2421780&k=398591efab7ebaec132895ca391f94b2&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-4 10:27




    要自己駁線?

---

作者: dan_dan    時間: 2024-5-5 08:59

本帖最後由 dan_dan 於 2024-5-5 09:43 編輯

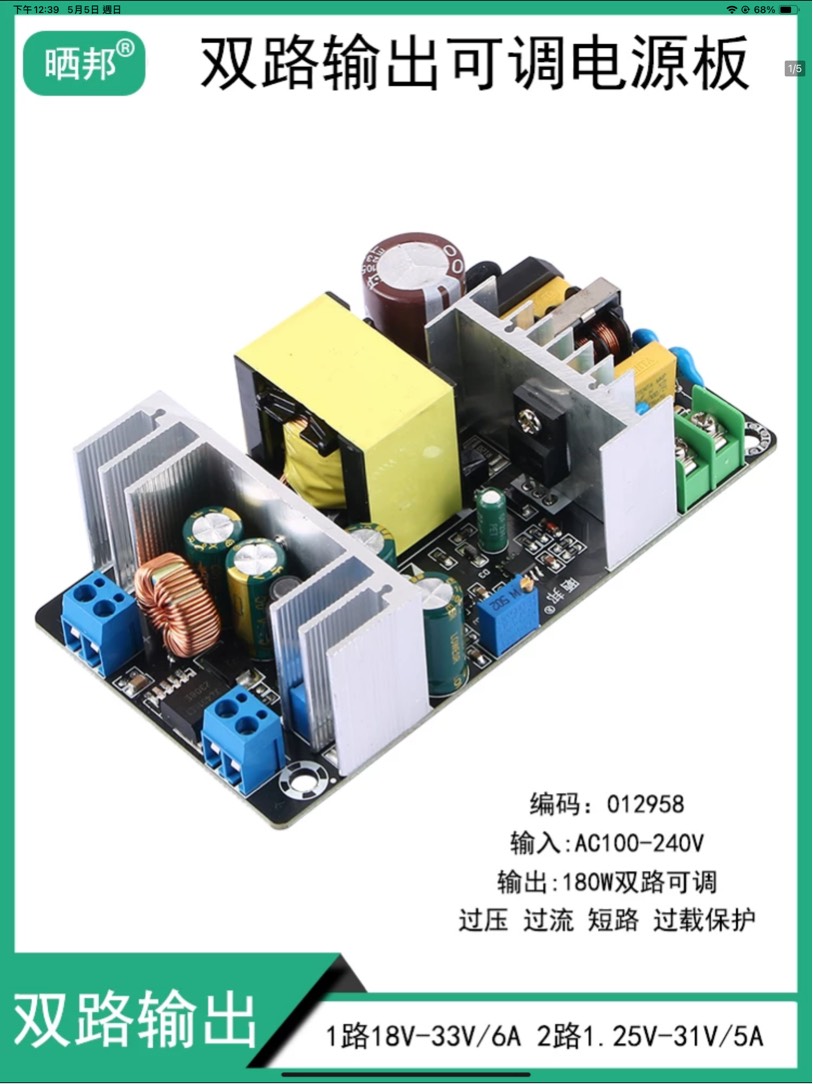

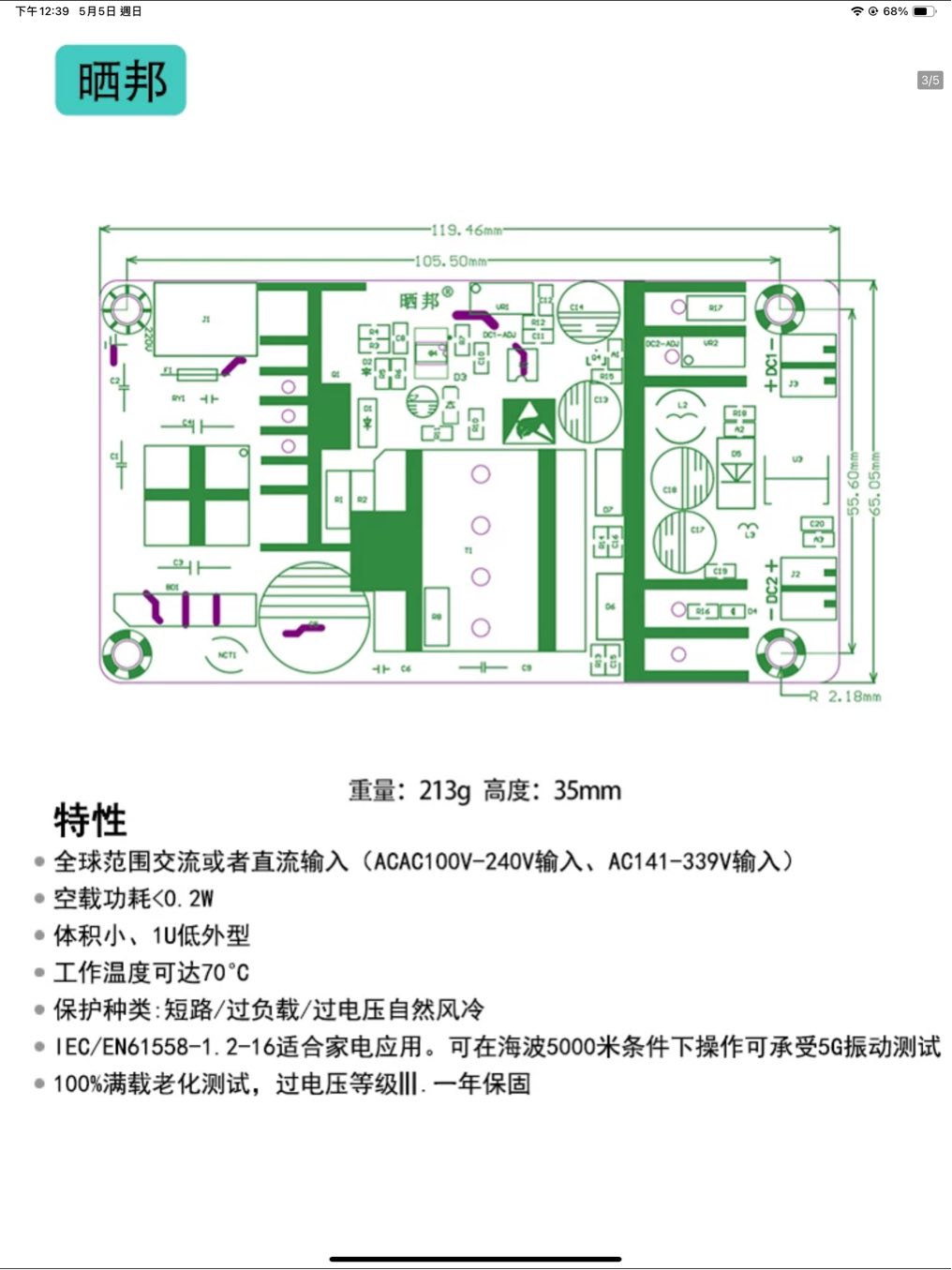

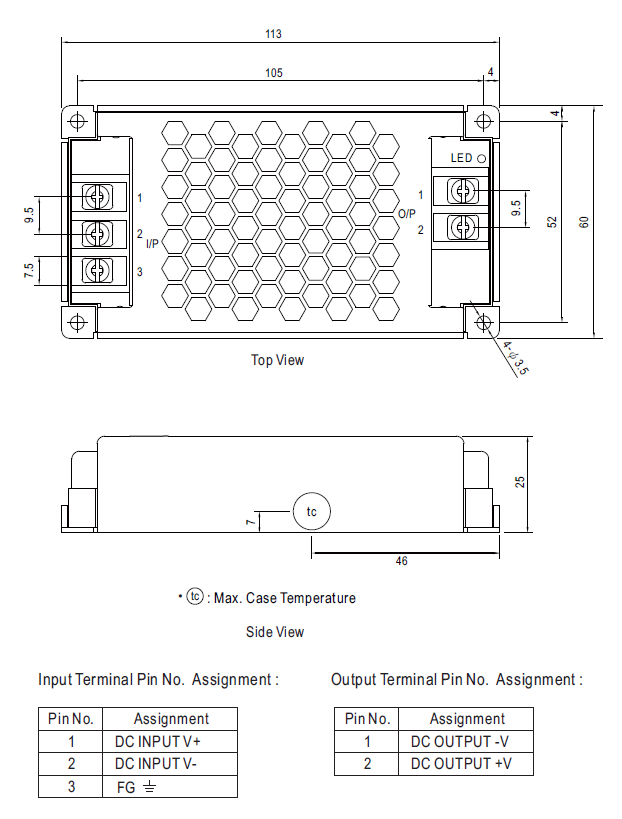

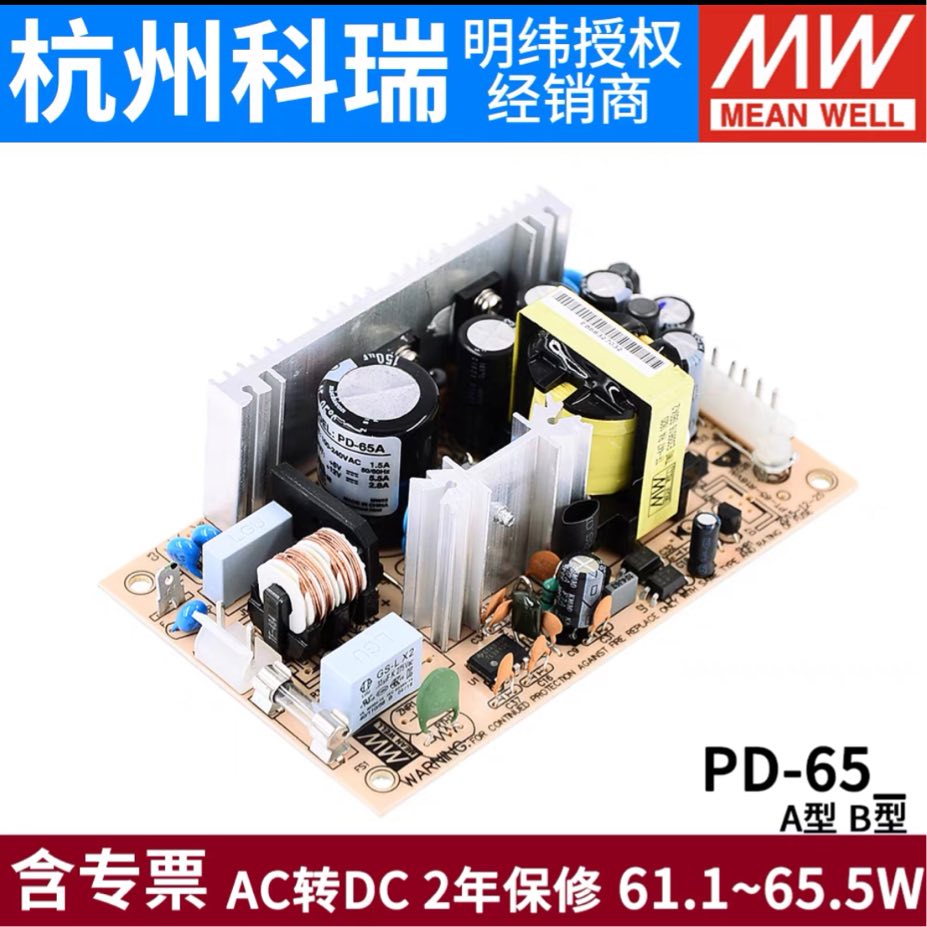

搵到一塊好似得原裝牛，睇吓有冇大火數同塊pcb 尺寸啱唔啱

最大得65w數

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(DBE67).jpg (2024-5-5 08:58, 126.26 KB) / 下載次數 237
https://h2.hkepc.com/forum/attachment.php?aid=2421888&k=8d8b685d8f128c77b9372d9a6a46f5da&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-5 11:40

本帖最後由 dan_dan 於 2024-5-5 11:54 編輯

https://www.hkepc.com/forum/redi ... 59&pid=42124122

再加

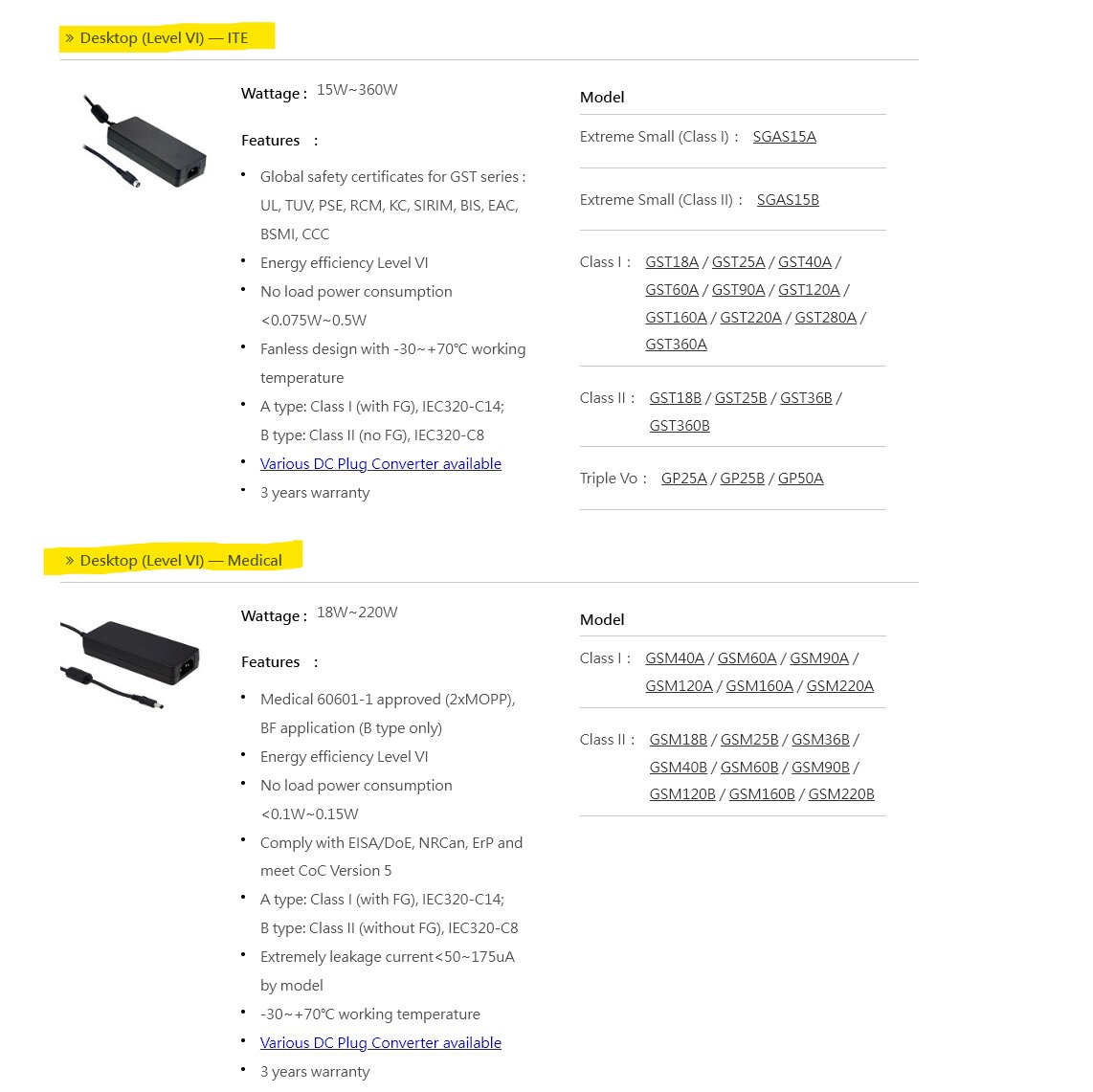

https://www.meanwell.com/webapp/product/search.aspx?prod=GSM220A
model: GSM220A12-R7B

呢種唔駁插電腦主板先有5v架?


有2種,如果要買買邊個 ITE vs Medical

圖片附件: rsz_1screenshot_2024-05-05_115150.jpg (2024-5-5 11:53, 129.67 KB) / 下載次數 216
https://h2.hkepc.com/forum/attachment.php?aid=2421896&k=c627dbb11d83945c44d32235b906d025&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-5 12:41

本帖最後由 dan_dan 於 2024-5-5 12:53 編輯

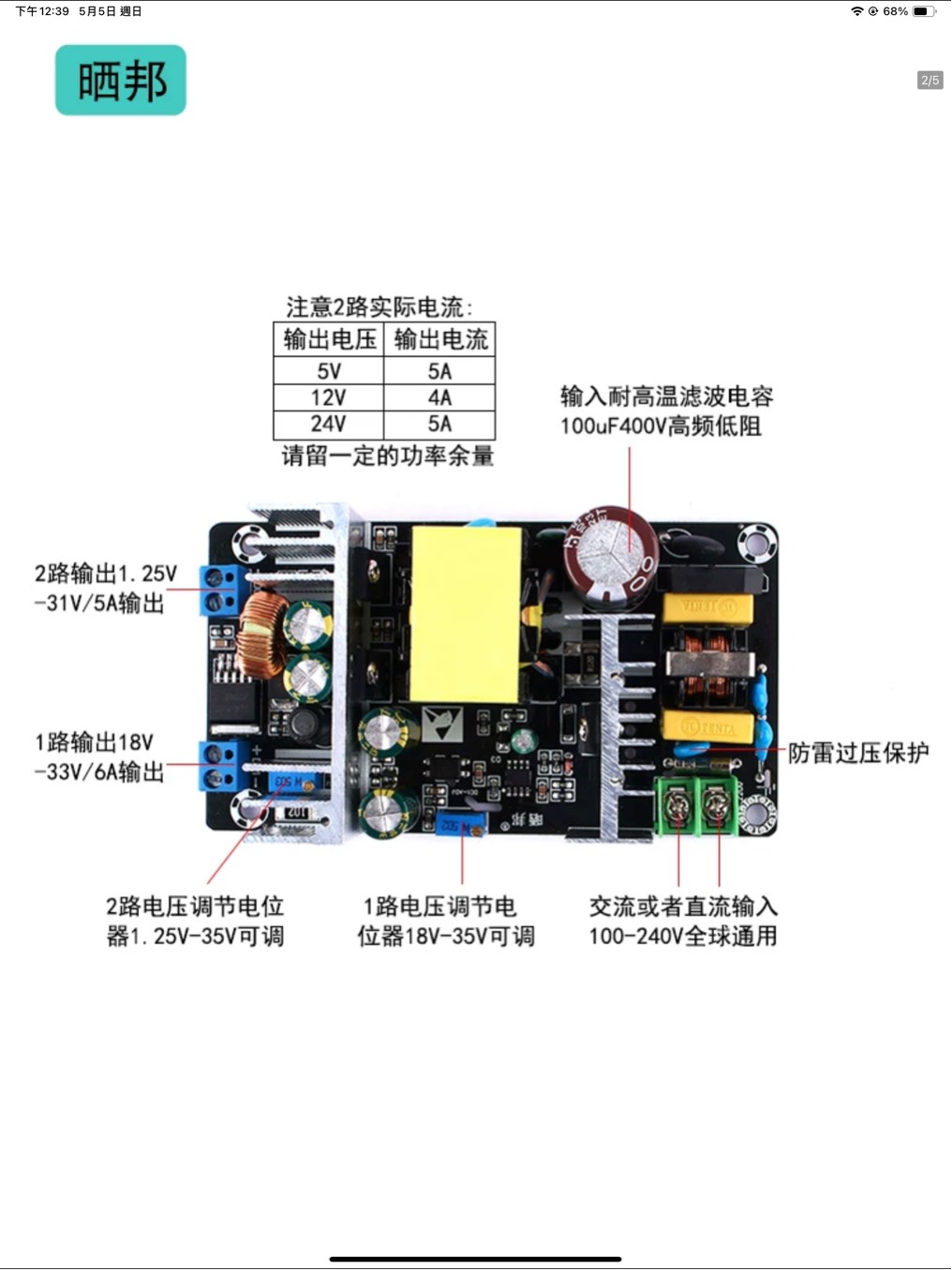

呢個啱晒喎


*1路至少18v 即係唔啱

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(53686).jpg (2024-5-5 12:40, 131.48 KB) / 下載次數 207
https://h2.hkepc.com/forum/attachment.php?aid=2421905&k=ee33048eb2995712e77890b524ddf57a&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(2864C).jpg (2024-5-5 12:40, 145.75 KB) / 下載次數 201
https://h2.hkepc.com/forum/attachment.php?aid=2421906&k=e1ebaa95958c1b0e83f43f2cd22e88a5&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(36CAE).jpg (2024-5-5 12:40, 146.4 KB) / 下載次數 220
https://h2.hkepc.com/forum/attachment.php?aid=2421907&k=ed559414bdb96f2253090aac79e78ecd&t=1781508617&sid=1807VnLA0Yz

---

作者: harryytm    時間: 2024-5-6 02:06

本帖最後由 harryytm 於 2024-5-6 02:15 編輯

暫時揾到 MEAN WELL GST120A12-R7B 12V 120W + MEAN WELL RSD-30G-5 或 PSD-45A-5 最穩陣
MEAN WELL GST120A12-R7B
https://www.digikey.co.uk/en/products/detail/mean-well-usa-inc/GST120A12-R7B/7703591

MEAN WELL RSD-30G-5 或 PSD-45A-5 嘅作用係將 12V 轉 5V 最大輸出 6A
呢一 part 可以收喺 DAS 入面
https://www.digikey.co.uk/en/products/detail/mean-well-usa-inc/RSD-30G-5/7706229
https://www.digikey.co.uk/en/products/detail/mean-well-usa-inc/PSD-45A-5/7705899

12V DIN-4 入機之後 12V 分去 DC-DC Converter 同 Molex 12V pin 同 floppy 頭 12V pin
DC-DC converter 出嚟 5V 駁去 Molex 5V pin

我自已 mod 會咁 mod 法
最緊要啲電夠乾淨唔會整死 HDD

---

作者: harryytm    時間: 2024-5-6 02:21


唔好諗

---

作者: harryytm    時間: 2024-5-6 02:25

本帖最後由 harryytm 於 2024-5-6 03:09 編輯

ITE 全寫係 Information Technology Equipment
ITE 已經夠無需 Medical
72# 有我建議嘅最好嘅方案
正正經經用個穩陣嘅 DC-DC 降壓轉 12V 做 5V
唔好再諗 DC-ATX 牛
47# 嘅方案都可以考慮
大陸野可唔可靠自行判斷
不過上面啲方案全部都要識焊線

如果接受到隻牛放喺外面可以用 63+1# 嘅方案
呢個方案純粹用鎖線方式比較易搞

---

作者: dan_dan    時間: 2024-5-6 09:35

本帖最後由 dan_dan 於 2024-5-6 09:38 編輯

#70 樓方法得唔得?
https://www.hkepc.com/forum/redi ... 74&pid=42161265

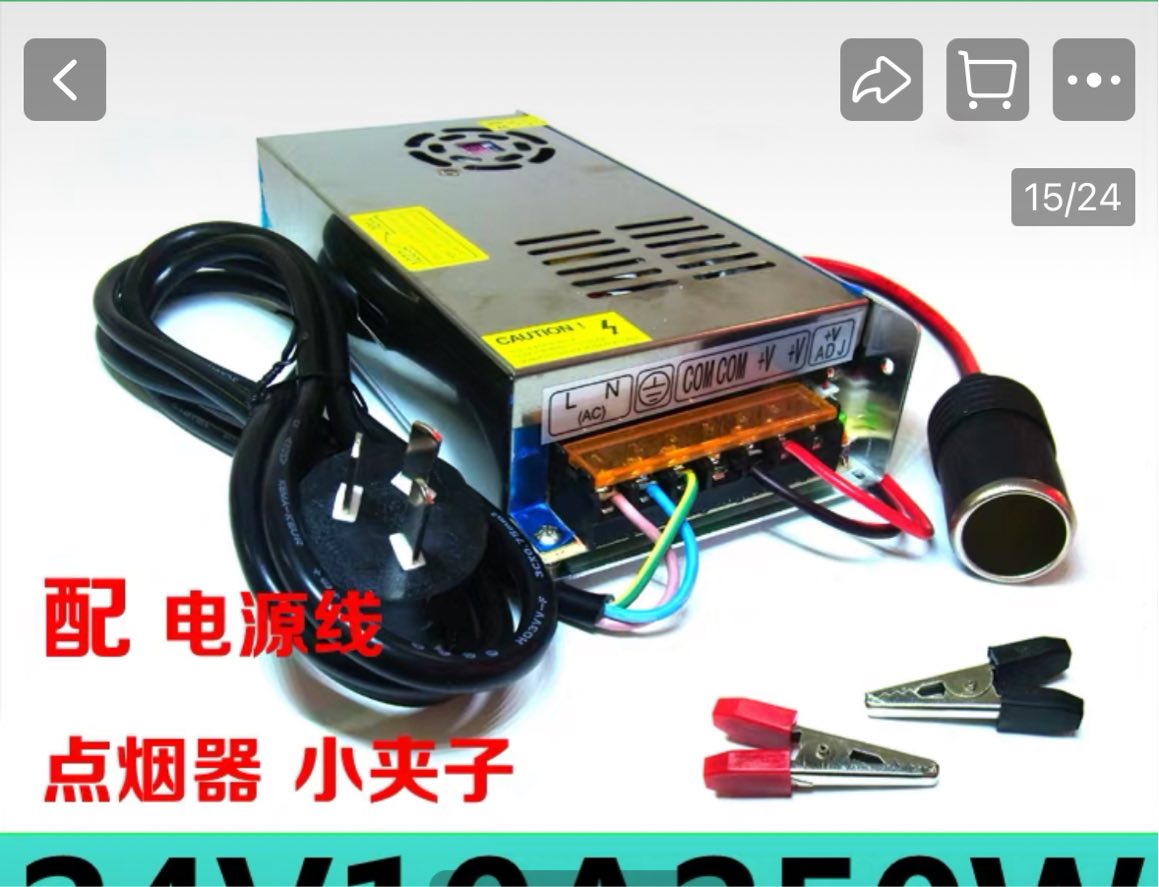

示意圖

其實呢個方法唔係唔好, 不過好bulky, 要拎走部DAS要拆走啲接線或者成抽拎走

最好可以雙路輸出, dc 12V/ac 220v 入, 輸出12v5v dc 一塊pcb

圖片附件: MFG_RSD-30.jpg (2024-5-6 09:30, 143.25 KB) / 下載次數 201
https://h2.hkepc.com/forum/attachment.php?aid=2422014&k=896c12b454e2cc63774a8b51e2cf721e&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(352E7).jpg (2024-5-6 09:38, 118.26 KB) / 下載次數 190
https://h2.hkepc.com/forum/attachment.php?aid=2422015&k=00b1f894229e555f14ca8dd8fa3eeba8&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-6 11:25

真係咁難搵返差唔多spec內置火牛咩，睇返原裝牛寫150w

---

作者: harryytm    時間: 2024-5-6 17:26

本帖最後由 harryytm 於 2024-5-6 17:47 編輯

回覆 75# dan_dan
70# 啲外置牛得一個電壓
選一個12V嘅牛輸出比DAS
RSD-30G-5 就收藏喺部DAS入面
作用係將 12V 其中一部份轉成 5V

比較難揾到一樣大細嘅雙輸出牛夠位放喺DAS入面
而且仲要12V同5V夠火數推啲HDD

---

作者: dan_dan    時間: 2024-5-6 22:34

本帖最後由 dan_dan 於 2024-5-6 22:37 編輯



    但係meanwell 火牛磚(GSM220A12-R7B) 12v15A 180W

我又唔想買多塊12v to 5v pcb 搞到好覆複

---

作者: harryytm    時間: 2024-5-6 22:46



GSM220A12-R7B 得 12V
要 5V 要由嗰 12V 轉 5V 出嚟

---

作者: dan_dan    時間: 2024-5-6 22:54




    https://akasa.co.uk/update.php?t ... p;model=AK-PE200-01

用你提議個塊唔得咩? 佢4p din 頭,入面2針都係12v

---

作者: harryytm    時間: 2024-5-6 23:02

本帖最後由 harryytm 於 2024-5-6 23:29 編輯

希望你睇得明張圖

DIN-4 入面得 12V

你揾到 AK-PE200-01 呢隻 DC-ATX 牛可以博下
不過 5VDC OUT 得 5A 可能唔多夠
點都唔夠直接用 DC-DC 降壓轉 5V 出嚟咁好
RSD-30G-5 係設計比電訊同鐵路系統用比較可靠




圖片附件: Diagram1.png (2024-5-6 23:00, 4.61 KB) / 下載次數 295
https://h2.hkepc.com/forum/attachment.php?aid=2422117&k=4af959ab48cb29ea3d47914ecc67b5a4&t=1781508617&sid=1807VnLA0Yz



圖片附件: 2024-05-06_162716.png (2024-5-6 23:27, 37.81 KB) / 下載次數 296
https://h2.hkepc.com/forum/attachment.php?aid=2422119&k=e16cbfb68485427ebe780e8e02333e64&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-7 09:00

本帖最後由 dan_dan 於 2024-5-7 09:07 編輯


你畫張圖我睇得明, AC 去火牛 -> 一條直出12v輸出, 另一條12v經RSD-30G-5 降壓5v 輸出 (我唔想駁咁多野,而且好bulky.)
火牛要剪走個插頭或者靚仔買插座駁就唔駛剪頭, RSD-30G-5  唔平要34歐羅

用豬籠火牛唔係唔好, 就好似樓上示意圖一樣一抽線

可能大家嫌我好煩  , 不過都係多謝大家不斷提意見

---

作者: dan_dan    時間: 2024-5-7 11:42

本帖最後由 dan_dan 於 2024-5-7 11:55 編輯


見師兄有5v輸出，我好唔好買塊試下

【淘宝】https://m.tb.cn/h.gcrhAfH7MU196K3?tk=TG71WtKV19Q CZ3456

---

作者: Miipp    時間: 2024-5-7 13:00



鐘意玩乜咪買乜囉, 有限錢

你個 case 根本買多個模組出返 5V 就收工.

再介紹第三款高電流 d 的比你參考.

https://item.taobao.com/item.htm?id=589221068871



圖片附件: 5v.jpg (2024-5-7 12:59, 174.18 KB) / 下載次數 329
https://h2.hkepc.com/forum/attachment.php?aid=2422171&k=7d403835425426b0a6cb16bdb012f138&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-8 16:48

本帖最後由 dan_dan 於 2024-5-8 18:06 編輯

明緯火牛係咪無dc 5525 頭？大火數都係4pin din

via HKEPC IRF 5.1.14 - iOS(5.1.1)

---

作者: dan_dan    時間: 2024-5-8 16:49

本帖最後由 dan_dan 於 2024-5-8 16:52 編輯

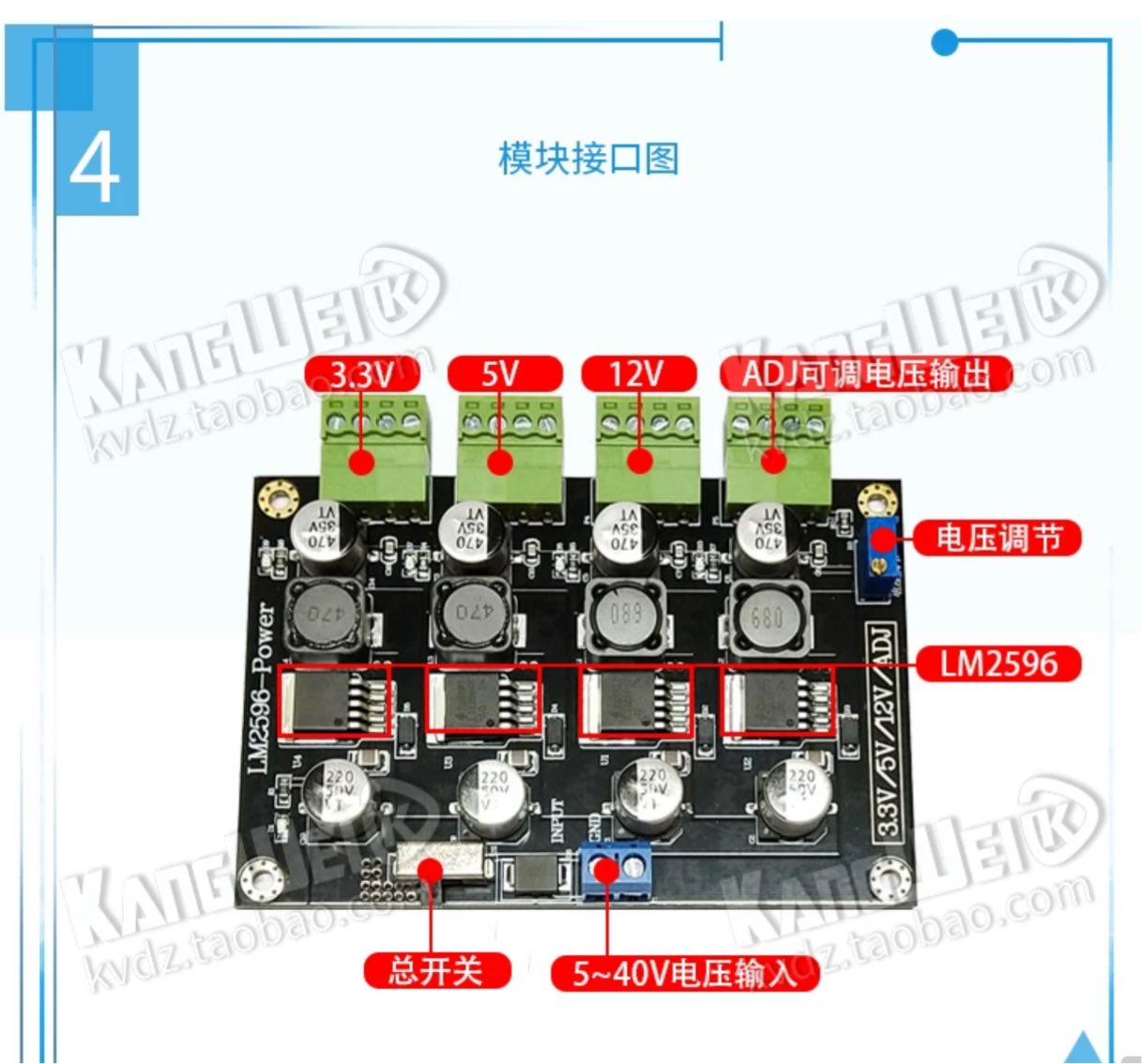

師兄呢個點睇

輸出得3A
via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(DBC7E).jpg (2024-5-8 16:49, 147.6 KB) / 下載次數 236
https://h2.hkepc.com/forum/attachment.php?aid=2422370&k=48daf7ac82064286afa210e59dcf7e49&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-9 08:18

本帖最後由 dan_dan 於 2024-5-9 09:12 編輯



今次真係搵到個啱用
12v入，出12v5v

再買明緯 GSM220A12-R7B 火牛+ 4pin din 轉 5525 DC PLUG-R7BF-P1M

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(E9960).jpg (2024-5-9 08:18, 125.64 KB) / 下載次數 216
https://h2.hkepc.com/forum/attachment.php?aid=2422418&k=fa141341c3ed703cd5c49597df3d9f2c&t=1781508617&sid=1807VnLA0Yz

---

作者: harryytm    時間: 2024-5-9 10:54


要睇輸出幾多電流
唔覺得呢塊板夠推 5 隻 HDD

---

作者: dan_dan    時間: 2024-5-9 23:44

本帖最後由 dan_dan 於 2024-5-10 11:34 編輯


應該無問題係


呢塊文中所講升級版

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(4D101).jpg (2024-5-9 23:43, 145.67 KB) / 下載次數 188
https://h2.hkepc.com/forum/attachment.php?aid=2422516&k=5e49b67eee6f4af9ca6668868dc2e056&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(82398).jpg (2024-5-10 11:34, 141.67 KB) / 下載次數 230
https://h2.hkepc.com/forum/attachment.php?aid=2422550&k=7d82d49f714628f94494d3ff55b18f2d&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-14 20:37

淘了等寄嚟

---

作者: dan_dan    時間: 2024-5-17 08:54


今朝淘收到貨，買火牛送mousepad
個火牛真係好大個以xbox360火牛咁大

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(90B6D).jpg (2024-5-17 08:54, 108.41 KB) / 下載次數 247
https://h2.hkepc.com/forum/attachment.php?aid=2423434&k=6e97e76ebe7fa4ae6b8989d2a4f22523&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-17 09:01

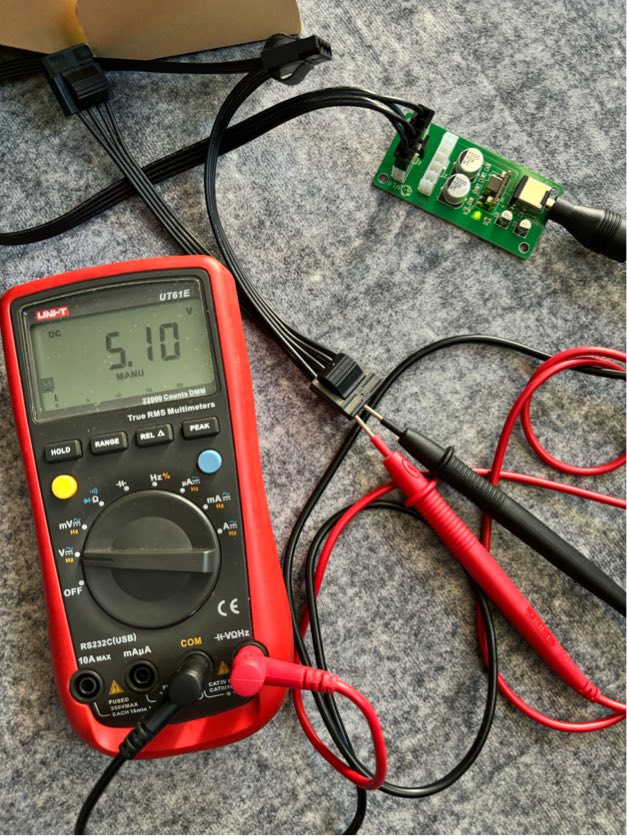

正，上機試試先

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(E4744).jpg (2024-5-17 09:00, 146.53 KB) / 下載次數 266
https://h2.hkepc.com/forum/attachment.php?aid=2423435&k=8da80095b0acfc75629551ccef07767c&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(7C40B).jpg (2024-5-17 09:00, 145.67 KB) / 下載次數 238
https://h2.hkepc.com/forum/attachment.php?aid=2423436&k=8f8fb0ec1d269e5693909a19202e6a0a&t=1781508617&sid=1807VnLA0Yz

---

作者: dan_dan    時間: 2024-5-17 09:18

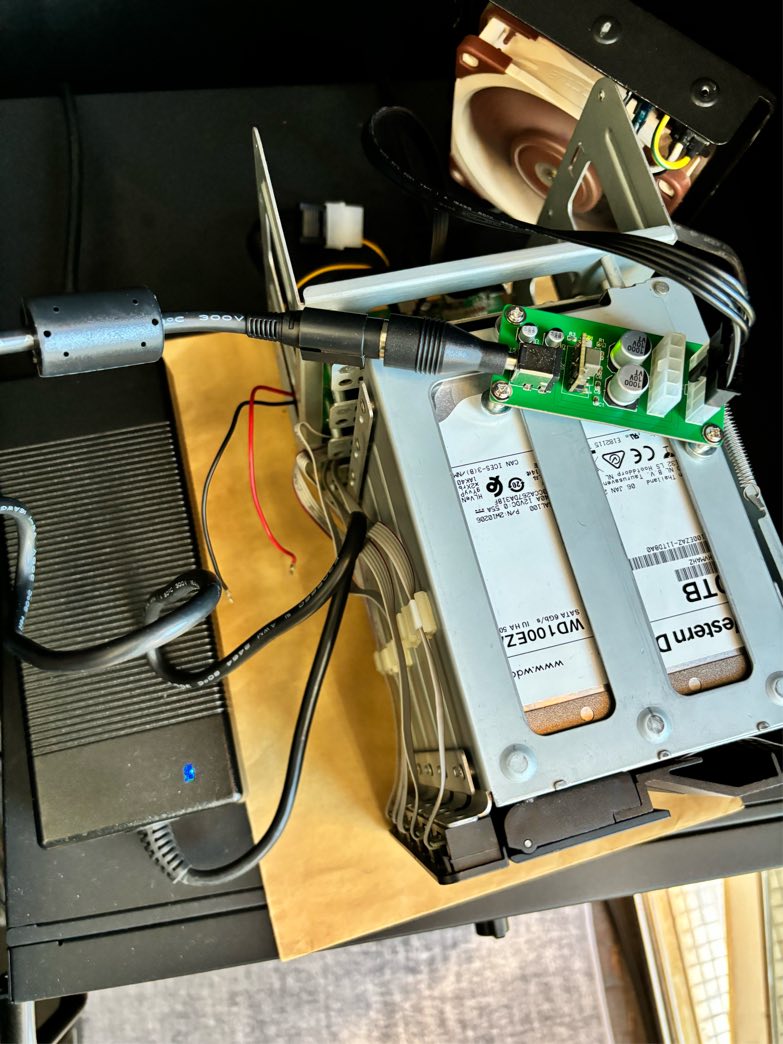

本帖最後由 dan_dan 於 2024-5-17 09:43 編輯

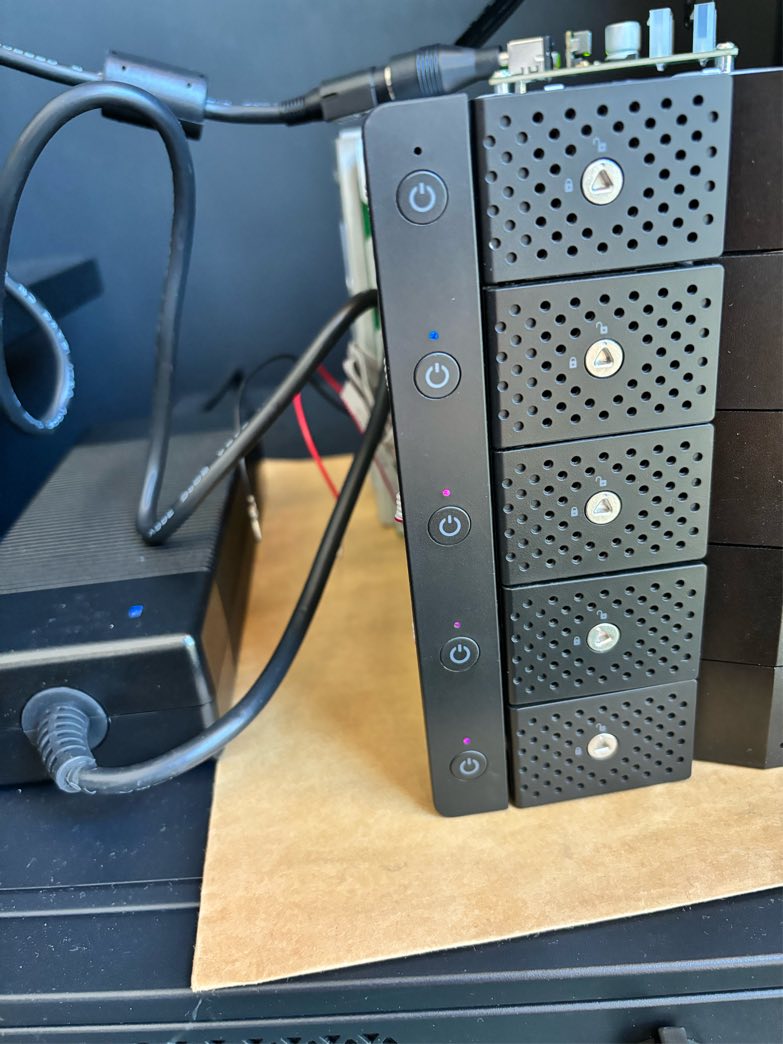

正，著燈要用耐啲睇下穩唔穩定


因為個插頭係入面所以買個頭飛個插頭到機外


via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(A5EA5).jpg (2024-5-17 09:17, 122.19 KB) / 下載次數 262
https://h2.hkepc.com/forum/attachment.php?aid=2423439&k=d5c2a381da5be792adbc344afcc760d2&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(B6FFA).jpg (2024-5-17 09:17, 142.82 KB) / 下載次數 256
https://h2.hkepc.com/forum/attachment.php?aid=2423440&k=2f852386d73ffb3e978386c6e21eaa0b&t=1781508617&sid=1807VnLA0Yz



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(D9107).jpg (2024-5-17 09:19, 142.03 KB) / 下載次數 263
https://h2.hkepc.com/forum/attachment.php?aid=2423441&k=5ee5131f1df6eb4918988e754291dcea&t=1781508617&sid=1807VnLA0Yz

---

作者: Miipp    時間: 2024-5-17 09:41

你揀左隻乜 MW 牛呀, 攪到要用轉換器

---

作者: dan_dan    時間: 2024-5-17 09:49

本帖最後由 dan_dan 於 2024-5-17 09:55 編輯


GSM220A12-R7B 180W max , 大火數用4pin, 5525頭火數無咁大..

開機無耐, 5個HDDs 開著, 其中有一個HDD 會間歇性重新detect, 就好似剛著usb hdd 會有2下do do 聲, 而家熄一個HDD 著4個HDDS 睇下有無問題

---

作者: Miipp    時間: 2024-5-17 10:11



你部野唔係 5 bay 咩, 買隻 180W 來做乜, 塊主控板食百幾 watt?

---

作者: dan_dan    時間: 2024-5-17 11:20

本帖最後由 dan_dan 於 2024-5-17 11:23 編輯



    係5bay, century 官網寫5bay 150W, 我買180W 一定無問題啦, 塊板樓上有寫
https://www.hkepc.com/forum/redi ... 74&pid=42167533

開著4/5 bay 其中有個HDD 從上網download 1xgb 落HDD 暫時未有問題

---

作者: Miipp    時間: 2024-5-17 11:31



官方實預有多無少, 點知用家用乜怪獸 HDD? 問題係你用乜 drive.
同埋人地用內置電源板, 提高多一級 e.g. 50W, 成本都係增好少, 唔同磚牛.

我用開 wd, 新新地的高容量多碟都用唔到 10W.

---

作者: dan_dan    時間: 2024-5-17 11:59




    當我5個hdds 用18tb, 而家10tbx2, 8tbx2,6tb

---

作者: Miipp    時間: 2024-5-17 12:26



你咪用 power meter 度下，我估 heavy loading 時連 90w 都未必用到
