標題: [外置硬碟] 請介紹耐用幾bay DAS [打印本頁]

---

作者: dan_dan    時間: 2024-3-16 09:40     標題: 請介紹耐用幾bay DAS

我懷疑部century 5bay 無啦啦打柴,試過師兄方法開關唔得.初頭新買返嚟無無問.

買返同一隻牌子當然無問題我唔駛要raid,TerraMaster D6-320 https://youtu.be/nfnu5y17iR0?si=icPvmFMrSTQiJt0G 6bay 呢個牌子得唔得又或者Qnap TR-400 DAS 又或者 Qnap TR-004U 1u DAS 呢類產品? 因為我部pc 裝係rack 入面

---

作者: harryytm    時間: 2024-3-18 00:01

本帖最後由 harryytm 於 2024-3-18 00:52 編輯

聽聞 TerraMaster 疑似 O 記嘅貼牌
CRCM535U31CIS 我有其中一部有你講嘅問題
應該係火牛有啲問題
只要開得著之後唔好斷電就照用到

部機入面個火牛係 CFI-180PE-AT-1(NEW)
輸出 2 個標準 Molex 頭同一個 2-pin 5V 供電比 PCB
如果你識 Mod 野可以改成用外置 ATX 牛去推部機




部機好易拆開只係機底 4 粒螺絲同背板 6 粒螺絲

---

作者: dan_dan    時間: 2024-3-18 12:07

本帖最後由 dan_dan 於 2024-3-18 12:08 編輯

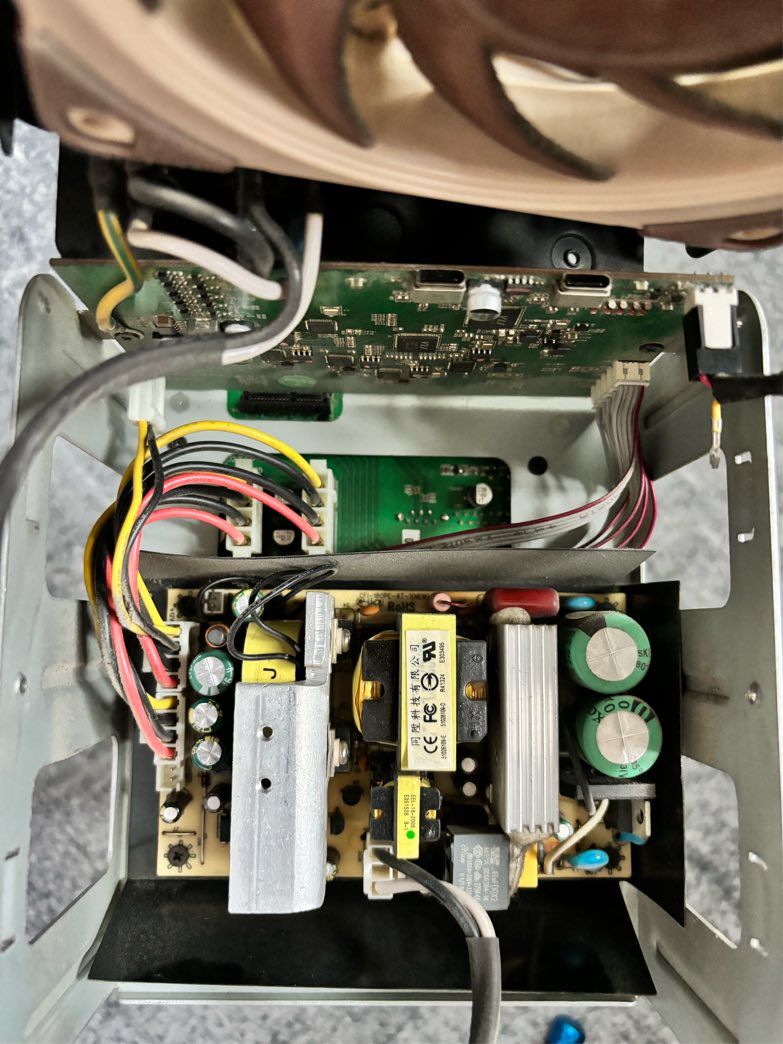

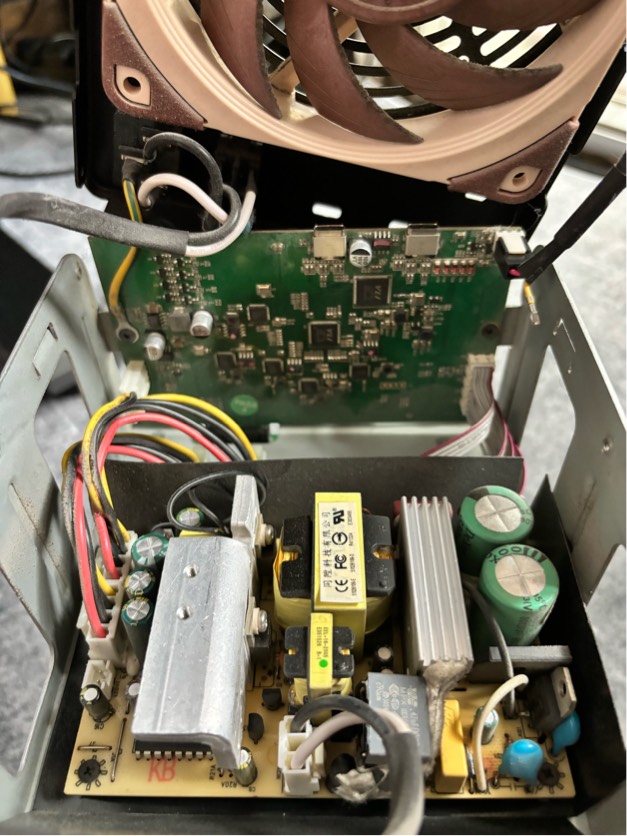

師兄，唔知隻牛有冇壞，model 係咪跟你所講型號一樣？
睇吓HKEPC 師兄有冇人可以幫手睇吓牛有冇事



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(F414C).jpg (2024-3-18 12:05, 143.11 KB) / 下載次數 248
https://h2.hkepc.com/forum/attachment.php?aid=2415131&k=f0d8f15f1c65d0e94937bbc495868664&t=1781541569&sid=NO9q0aEfF



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(A1CD3).jpg (2024-3-18 12:05, 143.64 KB) / 下載次數 259
https://h2.hkepc.com/forum/attachment.php?aid=2415132&k=c83a7c5d3bd69b7faff2e06258054413&t=1781541569&sid=NO9q0aEfF

---

作者: dan_dan    時間: 2024-3-18 12:15



用ATX 火牛mod, 應該係short 24pin 其中2pin , 之後atx 火牛molex 插落DAS 2個molex , 5V 就用 molex 飛條5v 線..

---

作者: pc1668    時間: 2024-3-18 12:46

本帖最後由 pc1668 於 2024-3-18 13:46 編輯


Have been using QNAP TR-004 for 3.5 years runing at 24/7, very stable

ps.  Previously had a Century 4-bay died in 13 months!!

---

作者: dan_dan    時間: 2024-3-18 14:36



Qnap 個product 好舊行usb3 5g, 仲有係咪一定要配合返qnap 用? usb即駁pc 用唔用到?

---

作者: pc1668    時間: 2024-3-18 14:44

本帖最後由 pc1668 於 2024-3-18 14:45 編輯


"usb即駁pc 用唔用到? " ... sure no problem at all

I don't have any QNAP NAS.  I'm using Win 11 PC.  Well, TR-004 4bay is using USB3 Gen1.  I'm thinking to get the TR-002 2bay which is using USB3 Gen2 10Gbps.

---

作者: harryytm    時間: 2024-3-18 15:23


多數只係牛嘅問題
著唔到嘅時候隻牛會有極微弱嘅 啲啲 聲

---

作者: harryytm    時間: 2024-3-18 16:01

本帖最後由 harryytm 於 2024-3-18 16:28 編輯

隻牛型號完全一樣
唔確認部機入面係唔係 5V 同 12V
要用他錶度下先知
不過以我估計多數都係

隻牛嘅 PCB 上面有寫明係 5V 同 12V

---

作者: inori    時間: 2024-3-18 16:05



2pin插PCB果條線係由12v黃色果個pin一開二飛出黎, check清楚電壓先好D, 雖然要12V你插5V就唔會燒既

---

作者: dan_dan    時間: 2024-3-18 16:07

呢到有無師兄幫整, 過去問下DIY區先

---

作者: dan_dan    時間: 2024-3-18 16:13

本帖最後由 dan_dan 於 2024-3-18 16:18 編輯



    https://www.qnap.com/zh-hk/product/tl-r1200c-rp

另外有一款用SAS
https://www.qnap.com/zh-hk/product/tl-r1200s-rp

好似幾好喎

---

作者: inori    時間: 2024-3-18 16:24

本帖最後由 inori 於 2024-3-18 16:34 編輯


ATX牛你有嫁啦?
1. short 24pin 其中2pin
2. 之後atx 火牛molex 插落DAS 2個molex
3. PCB 12V 就用 molex 飛條線

1同2你都應該自己攪得掂?
3你拆左PCB個頭影一影比我睇下咩type我整一條飛線比你就攪掂

佢同你一樣都係死同一隻牛
https://ameblo.jp/pcholmes/entry-12723025970.html
目測佢隻repleacement既火牛接法塊pcb果2pin供電係12v

---

作者: pc1668    時間: 2024-3-18 16:39



Their DAS products are quite reliable

---

作者: harryytm    時間: 2024-3-18 16:43

本帖最後由 harryytm 於 2024-3-18 16:57 編輯

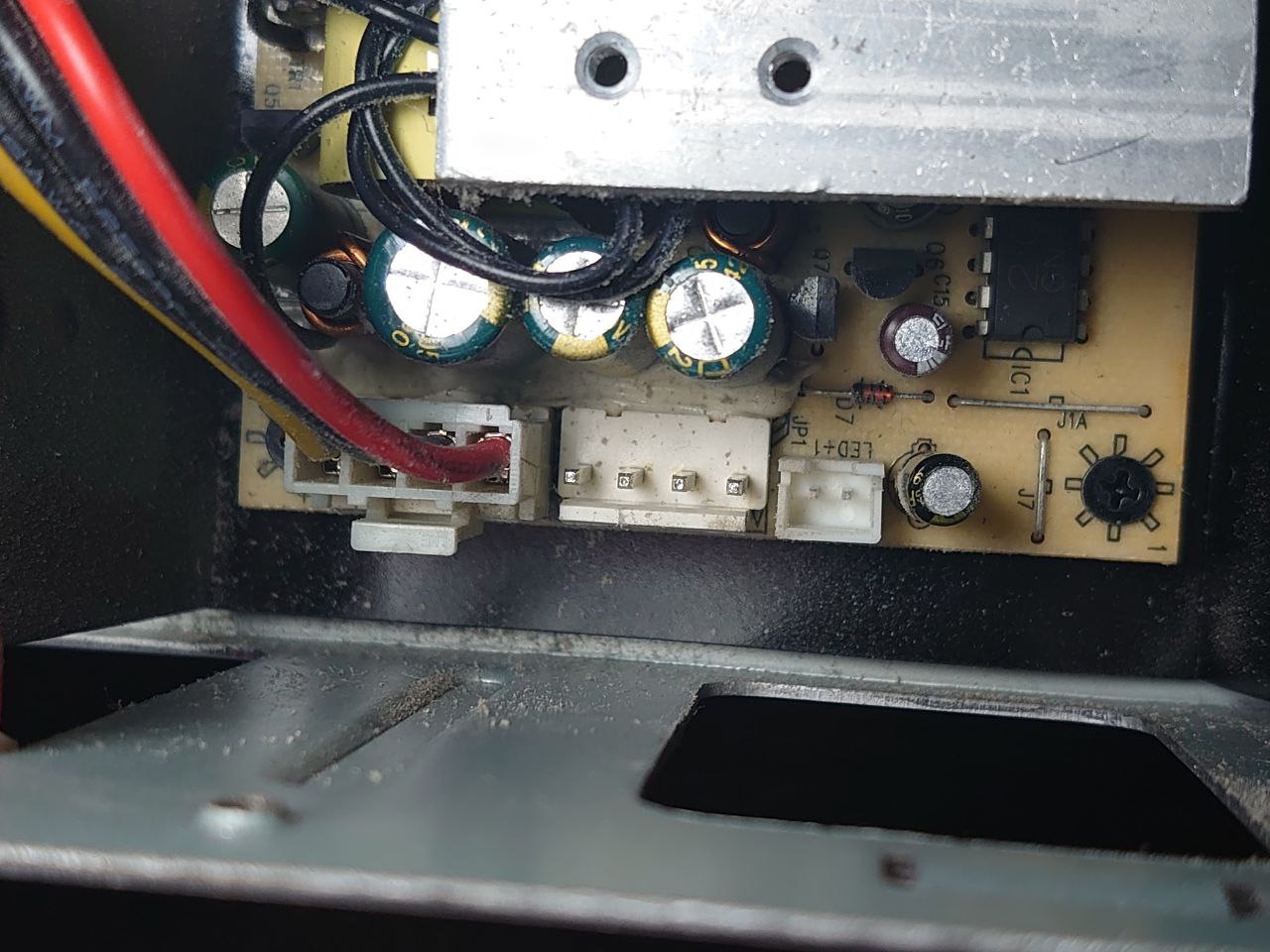

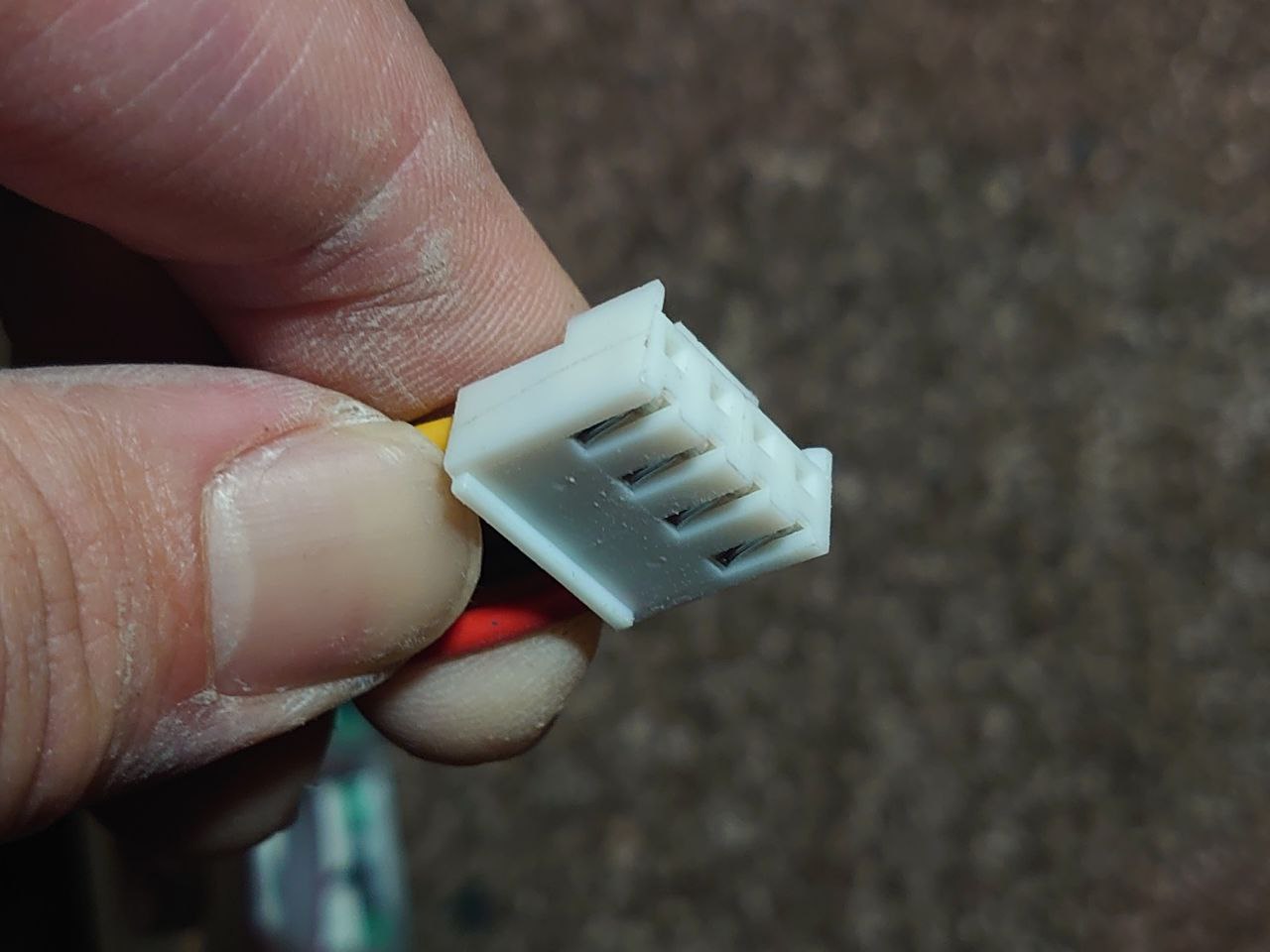

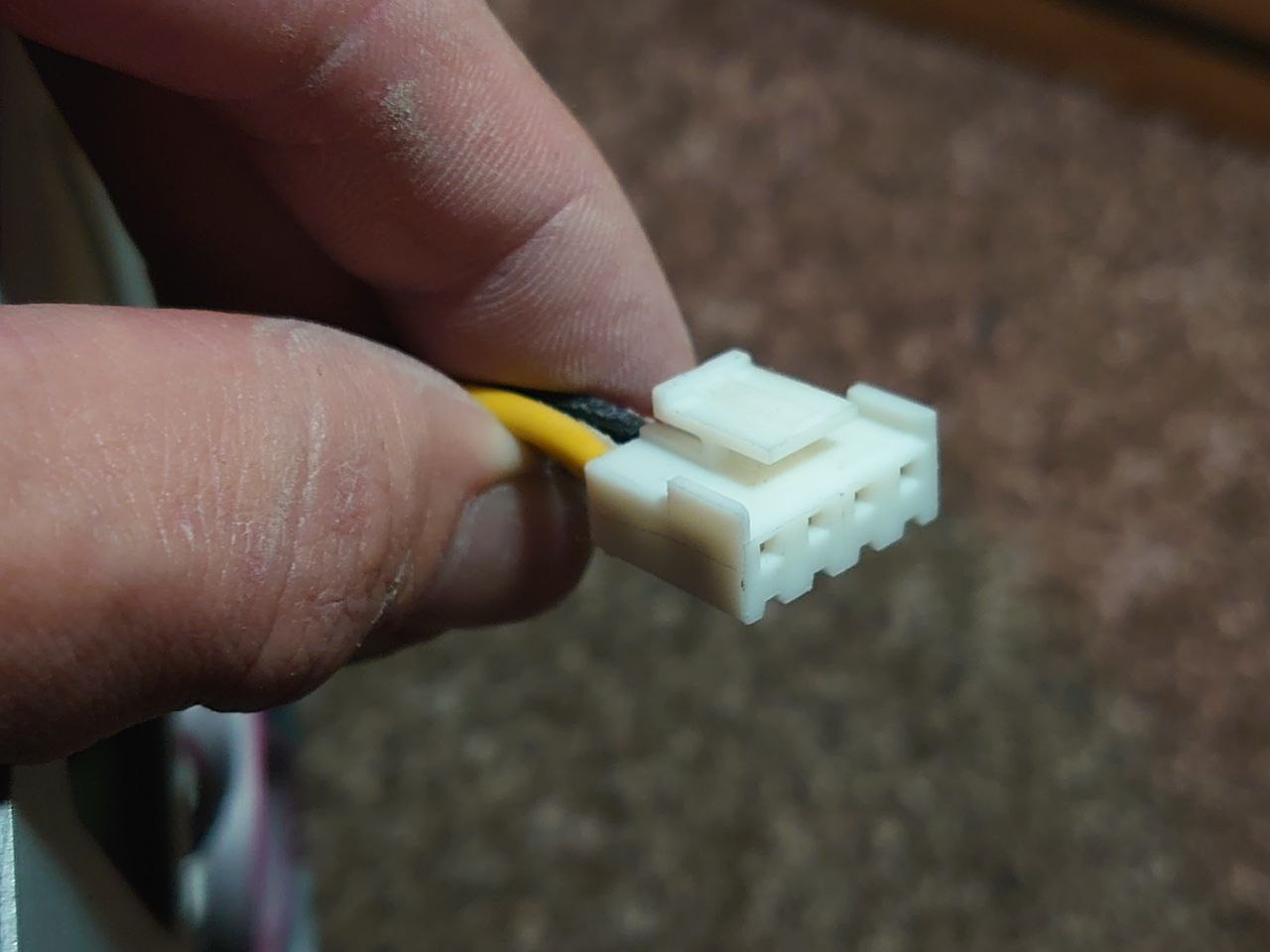

又或者用返佢原身條線都得




另一個主意係改成外置 12V IN
拆走隻內置牛換成 DC-DC converter 轉 12V 做 5V

圖片附件: photo_2024-03-18_08-42-24.jpg (2024-3-18 16:43, 177.25 KB) / 下載次數 191
https://h2.hkepc.com/forum/attachment.php?aid=2415173&k=d91da6f64cdbf2c7563cfd7b1e7f931f&t=1781541569&sid=NO9q0aEfF



圖片附件: photo_2024-03-18_08-42-21.jpg (2024-3-18 16:43, 85.12 KB) / 下載次數 188
https://h2.hkepc.com/forum/attachment.php?aid=2415175&k=2c29579226b8b6844858ad8ef22b45c5&t=1781541569&sid=NO9q0aEfF



圖片附件: photo_2024-03-18_08-42-18.jpg (2024-3-18 16:43, 94.23 KB) / 下載次數 182
https://h2.hkepc.com/forum/attachment.php?aid=2415176&k=2005360ad12ad0ea8477fbdcec6a1386&t=1781541569&sid=NO9q0aEfF

---

作者: dan_dan    時間: 2024-3-18 16:44

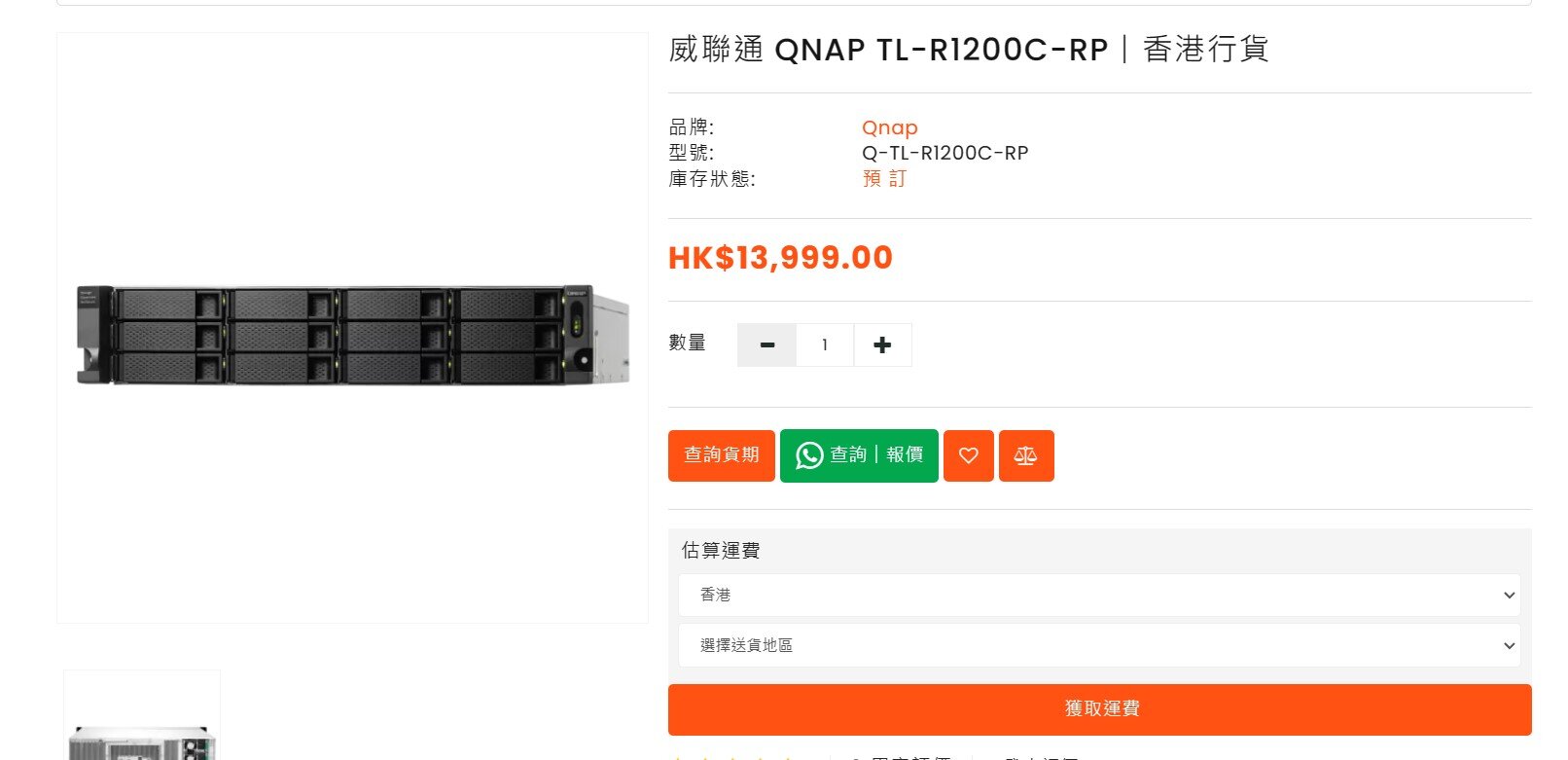

睇完呢個價可以唔駛諗. 皮4, 自己砌NAS都得

圖片附件: rsz_1111.jpg (2024-3-18 16:43, 86.9 KB) / 下載次數 186
https://h2.hkepc.com/forum/attachment.php?aid=2415174&k=4d1d5641e1133553ca928dd5246ae27f&t=1781541569&sid=NO9q0aEfF

---

作者: dan_dan    時間: 2024-3-18 18:01

回覆 13# inori


    我有個sfx火牛可以試下

---

作者: takayo72    時間: 2024-3-18 18:15

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: harryytm    時間: 2024-3-19 01:36


大部份 Controller 都支援 LBA-48 最高定址能力 128PiB(144PB)

---

作者: dan_dan    時間: 2024-3-19 09:14

本帖最後由 dan_dan 於 2024-3-19 09:27 編輯

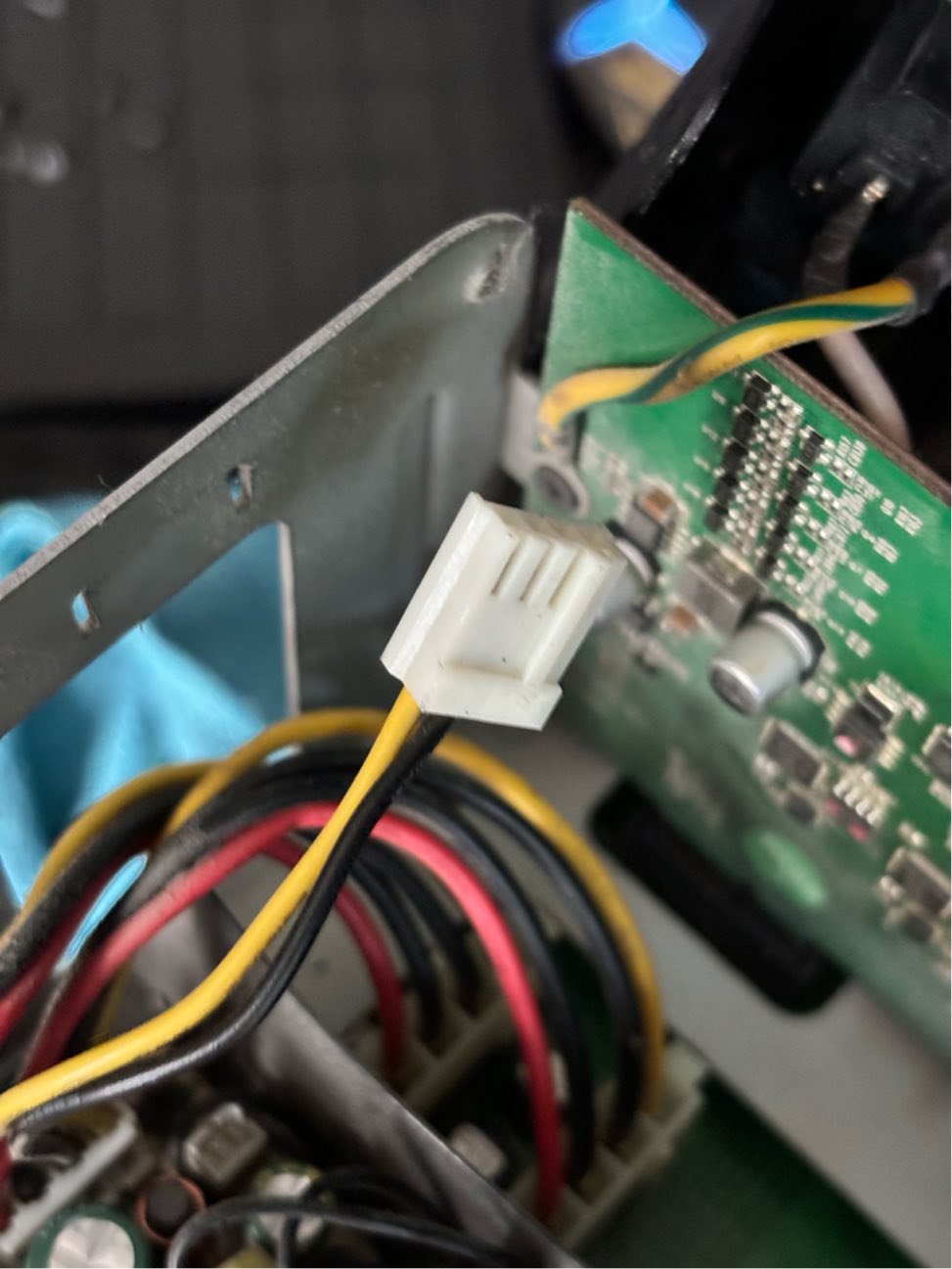

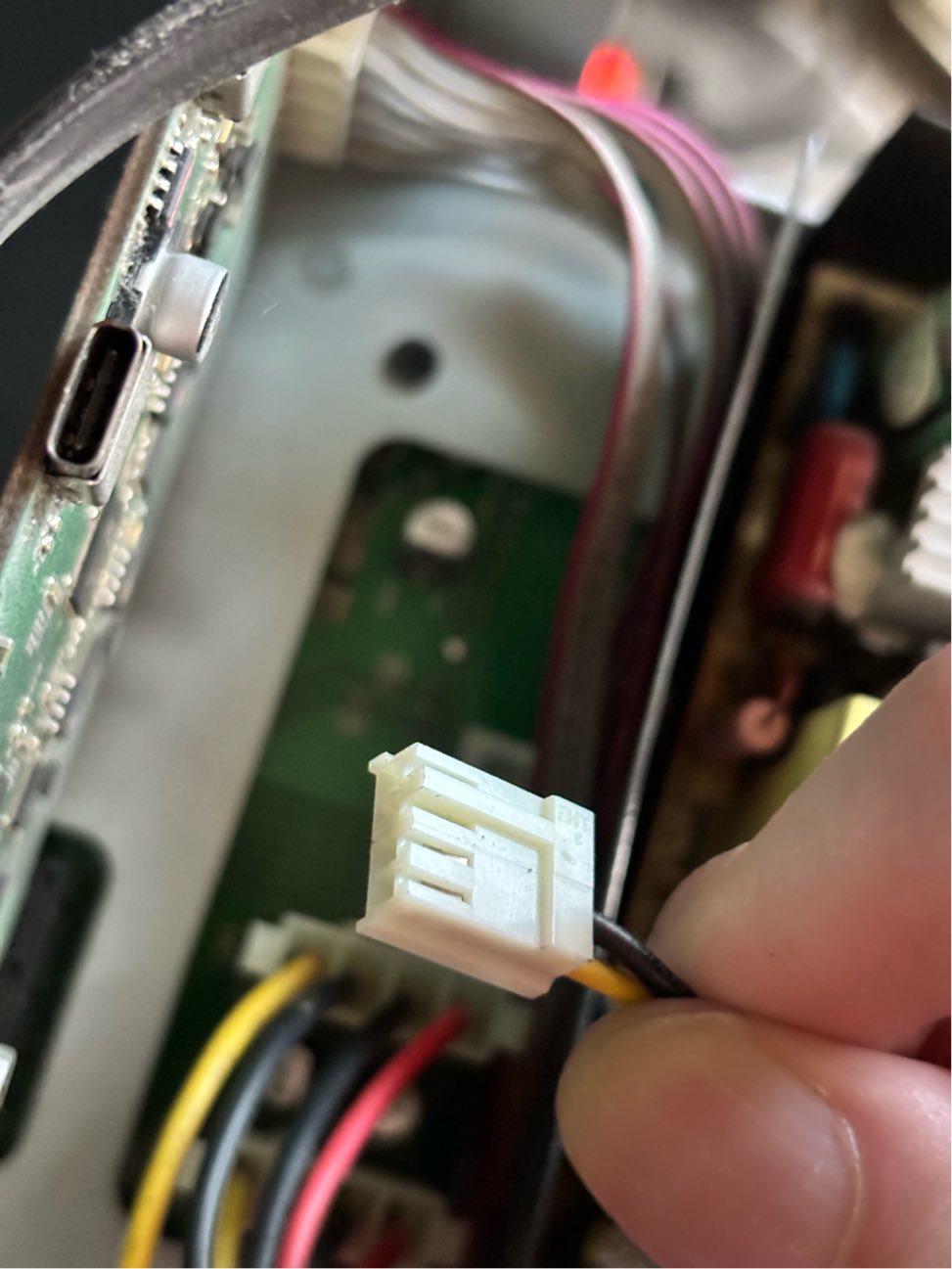

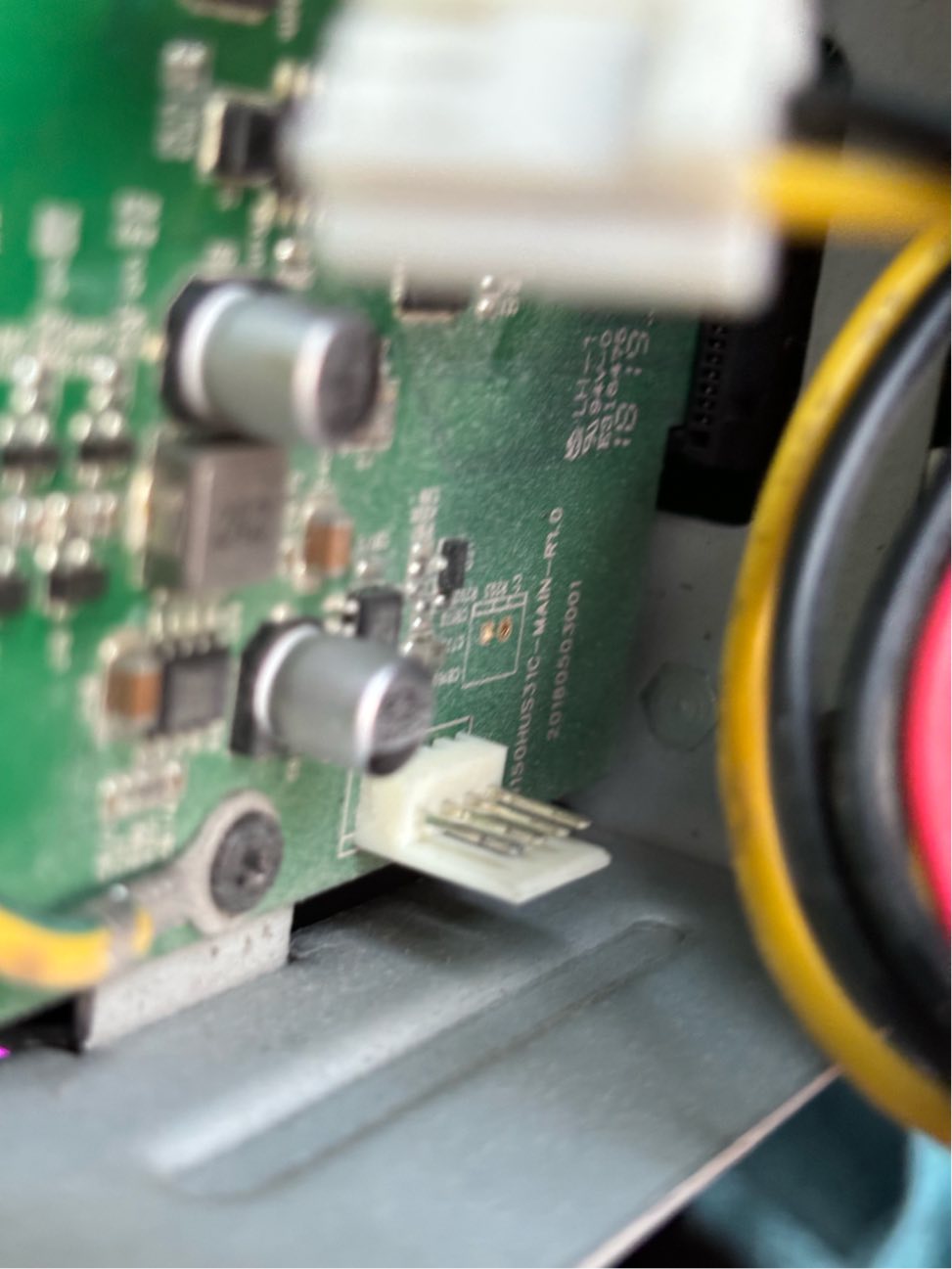

應該似舊電腦1.44 3.5”細碟機插頭



多謝師兄先

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(27916).jpg (2024-3-19 09:12, 124.91 KB) / 下載次數 199
https://h2.hkepc.com/forum/attachment.php?aid=2415288&k=b033f77b199bd8073353394ec52b2f7d&t=1781541569&sid=NO9q0aEfF



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(CEE4A).jpg (2024-3-19 09:12, 111.18 KB) / 下載次數 211
https://h2.hkepc.com/forum/attachment.php?aid=2415289&k=503ebaca52fae9faee6b1e9b42dba974&t=1781541569&sid=NO9q0aEfF



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(52AA7).jpg (2024-3-19 09:12, 107.61 KB) / 下載次數 194
https://h2.hkepc.com/forum/attachment.php?aid=2415290&k=5bac11275e650d03b13d8eee8d935cb7&t=1781541569&sid=NO9q0aEfF

---

作者: inori    時間: 2024-3-19 09:57



floppy 4pin更就加易辦? 睇你圖黃色12v線序都岩
反正sfx牛一條HDD power cable都有3-4個molex頭
去腦場買一條你張圖既molex 4pin轉floppy 4pin咪攪掂

---

作者: dan_dan    時間: 2024-3-19 11:06

係黃金買條,不過如果有師兄識整就好,唔想有舊火牛係出面駁住,而且無位開隆隋非唔要外殼, 我有少少完美主義者

---

作者: pc1668    時間: 2024-3-19 11:48

本帖最後由 pc1668 於 2024-3-19 13:49 編輯


20TB/22TB, no problem
https://www.qnap.com/en/compatibility/?model=361&category=1

---

作者: harryytm    時間: 2024-3-19 14:21

本帖最後由 harryytm 於 2024-3-19 15:20 編輯

部機背板個 C14 插座好易拆走
可以用嗰個位走 Molex 線入去

至於維修個火牛你要拆個火牛出嚟
再喺 DIY 區出 Post 睇下有無師兄幫手維修
估計多數應該係電容老化

---

作者: phoenixhui    時間: 2024-3-25 09:00

回覆 15# harryytm

師兄，我正考慮買Century 5 bay但我唔識換做外置火牛😣請問可以指教一下嗎？🙏🏻by the way，我會喺澳洲用架，唔知電壓方面有冇影響？

---

作者: kofz    時間: 2024-3-25 09:11

本帖最後由 kofz 於 2024-3-25 09:13 編輯

澳洲/香港/大陸電壓一樣

C牌一般都有全球電壓AC100V-240V

via HKEPC IRF 5.1.14 - Android(5.1.2)

---

作者: harryytm    時間: 2024-3-28 05:04

本帖最後由 harryytm 於 2024-3-28 06:29 編輯

部機個火牛係 100-240V
機背個插座係 C14
係用好常見嘅 C13 電源線唔難買

我有問題嗰部個著到機之後唔斷電可以正常咁用
只係見樓主部機開唔著想買過部新機
我拆開過部機見到入面係用 ATX 標準 Molex 頭
所以建議佢 DIY Mod 部機用 ATX 牛供電唔洗買過
你部機無問題唔好自已拆嚟 mod 啦

SABRENT 有一系列嘅 DAS 個外觀 99% 一樣
應該同 Century 一樣係用同一個 OEM 再貼牌
4 BAY 型號係用 12V 外置火牛
隻 12V 牛壞咗好易可以配得返
只要火數夠就得

---

作者: phoenixhui    時間: 2024-3-28 18:19

回覆 27# harryytm

謝謝師兄解答！
咁請問SABRENT同Century既Quality係咪差唔多？btw我上網睇過個spec (唔知啱唔啱)，除咗火牛之外，Century係USB 3.2 Gen2同埋12cm Fan，而SABRENT係USB 3.1 Gen2同埋9cm Fan，請問呢兩樣既分別影響有幾大？另外仲有冇其他我遺漏左既分別？🙏🏻🙏🏻
12V牛方面，我想買定後備過外國(外國難搵啲)，請問有咩推介？
謝謝！🙇🏻🙇🏻🙇🏻

---

作者: harryytm    時間: 2024-3-29 05:01


上面我講咗應該係同一間廠貼牌
質素有無分別你自已判斷下

Meanwell 12V 火牛 90W 喺澳洲 Mouser 賣 AUD $51
https://au.mouser.com/ProductDetail/MEAN-WELL/GST90A12-P1M?qs=V113mesSgrie9eBmRx4mTQ%3D%3D
我嚟咗英國兩年好多野都經網上買
唔覺得 12V 牛係難買到嘅野

---

作者: dan_dan    時間: 2024-3-29 10:50

我仲未有時間買條floopy cable 試

---

作者: phoenixhui    時間: 2024-3-29 19:21




再一次多謝師兄既information!🙏🏻🙏🏻
我有再網上search過，SABRENT確實冇乜分別😅👍🏻
請問知唔知道喺邊度買(不論online定實體)會抵啲同可靠啲？最好係可以送到澳洲，唔得就送到香港
🙏🏻🙏🏻🙏🏻🙏🏻🙏🏻

---

作者: harryytm    時間: 2024-3-29 19:51

回覆 31# phoenixhui
Amazon UK 有得賣
我住喺英國又唔係喺香港或澳洲
澳洲有無你自已 search 下個同判斷可唔可靠
除非你用唔到 Google

---

作者: dan_dan    時間: 2024-4-4 15:29

本帖最後由 dan_dan 於 2024-4-4 16:12 編輯

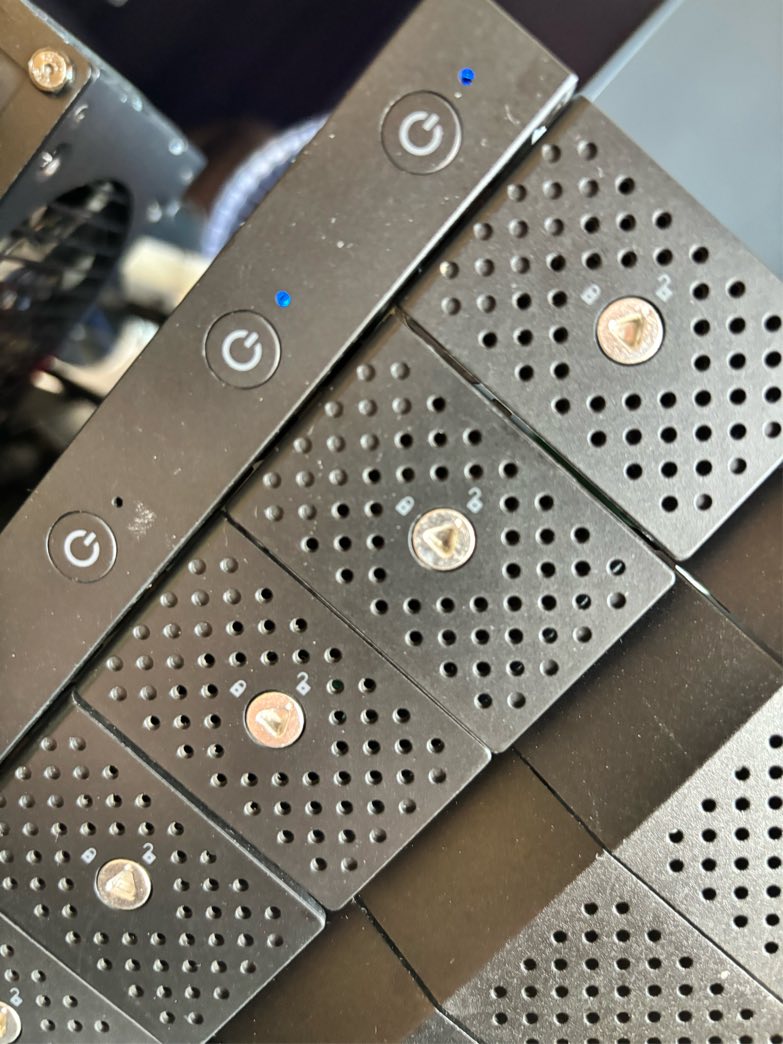

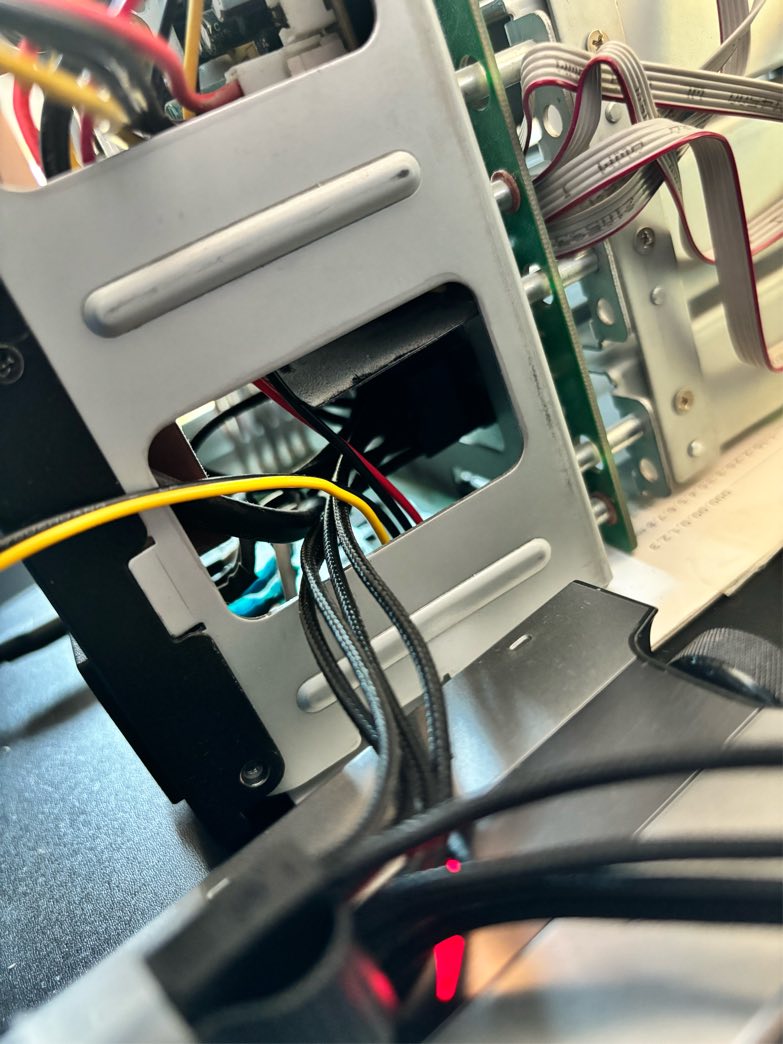

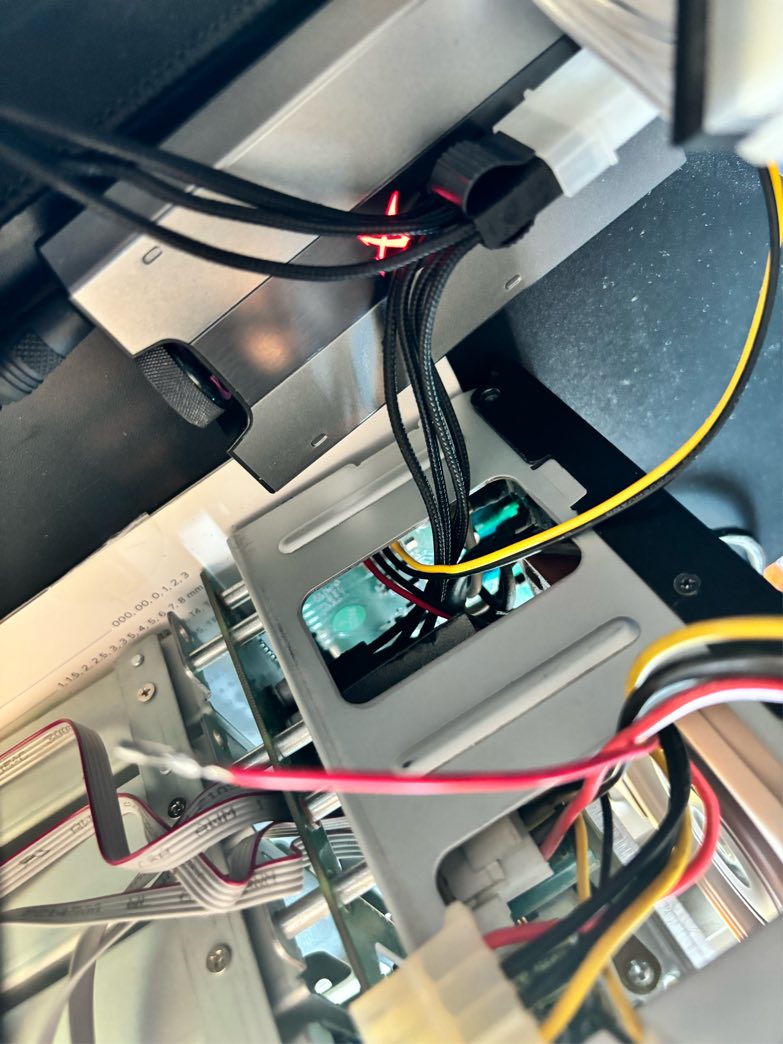

搞掂！真係機火牛壞咗，駁外置火牛搞掂
問下有冇師兄識整個火牛 。

via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(35541).jpg (2024-4-4 15:28, 123.41 KB) / 下載次數 186
https://h2.hkepc.com/forum/attachment.php?aid=2417473&k=d0c048e8dd29d477d1cc016fe0094bbf&t=1781541569&sid=NO9q0aEfF



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(19AB7).jpg (2024-4-4 15:28, 127.25 KB) / 下載次數 175
https://h2.hkepc.com/forum/attachment.php?aid=2417474&k=472b20667f955434c6f12a98829a4971&t=1781541569&sid=NO9q0aEfF



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(EB2CC).jpg (2024-4-4 15:28, 136.94 KB) / 下載次數 190
https://h2.hkepc.com/forum/attachment.php?aid=2417475&k=221e7684574361c6cc19e518c659cd21&t=1781541569&sid=NO9q0aEfF

---

作者: dan_dan    時間: 2024-4-4 15:31

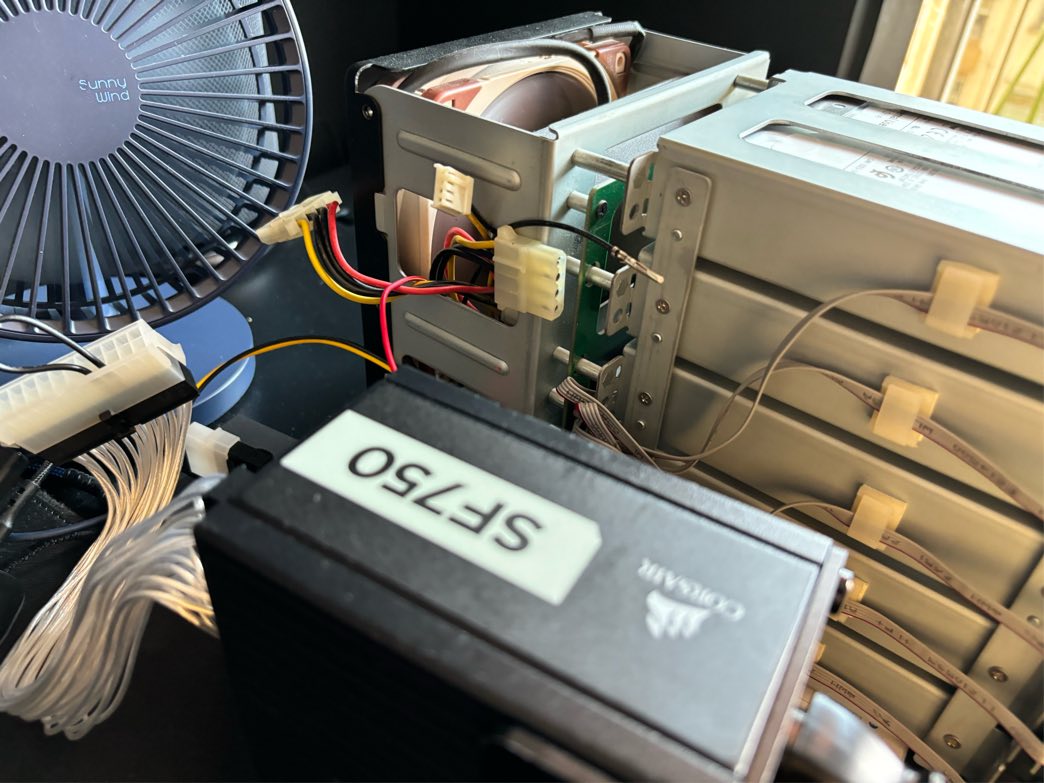

補多張相，個火牛有啲overkilled


via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(BD48F).jpg (2024-4-4 15:30, 132.7 KB) / 下載次數 174
https://h2.hkepc.com/forum/attachment.php?aid=2417476&k=596e47249588383ea637a75b847638df&t=1781541569&sid=NO9q0aEfF

---

作者: kofz    時間: 2024-4-4 17:43


個原廠火牛睇吓乜型號？

睇吓逃佬有冇得配返

via HKEPC IRF 5.1.14 - Android(5.1.2)

---

作者: dan_dan    時間: 2024-4-4 18:51




    有位師兄post 過係咩火牛,我要搵返個舊post

---

作者: dan_dan    時間: 2024-4-4 20:46



師兄,你之前講過5bay火牛係咩型號, 我搵唔返個post

---

作者: harryytm    時間: 2024-4-4 23:00


個 post 喺 2#

---

作者: dan_dan    時間: 2024-4-5 09:49

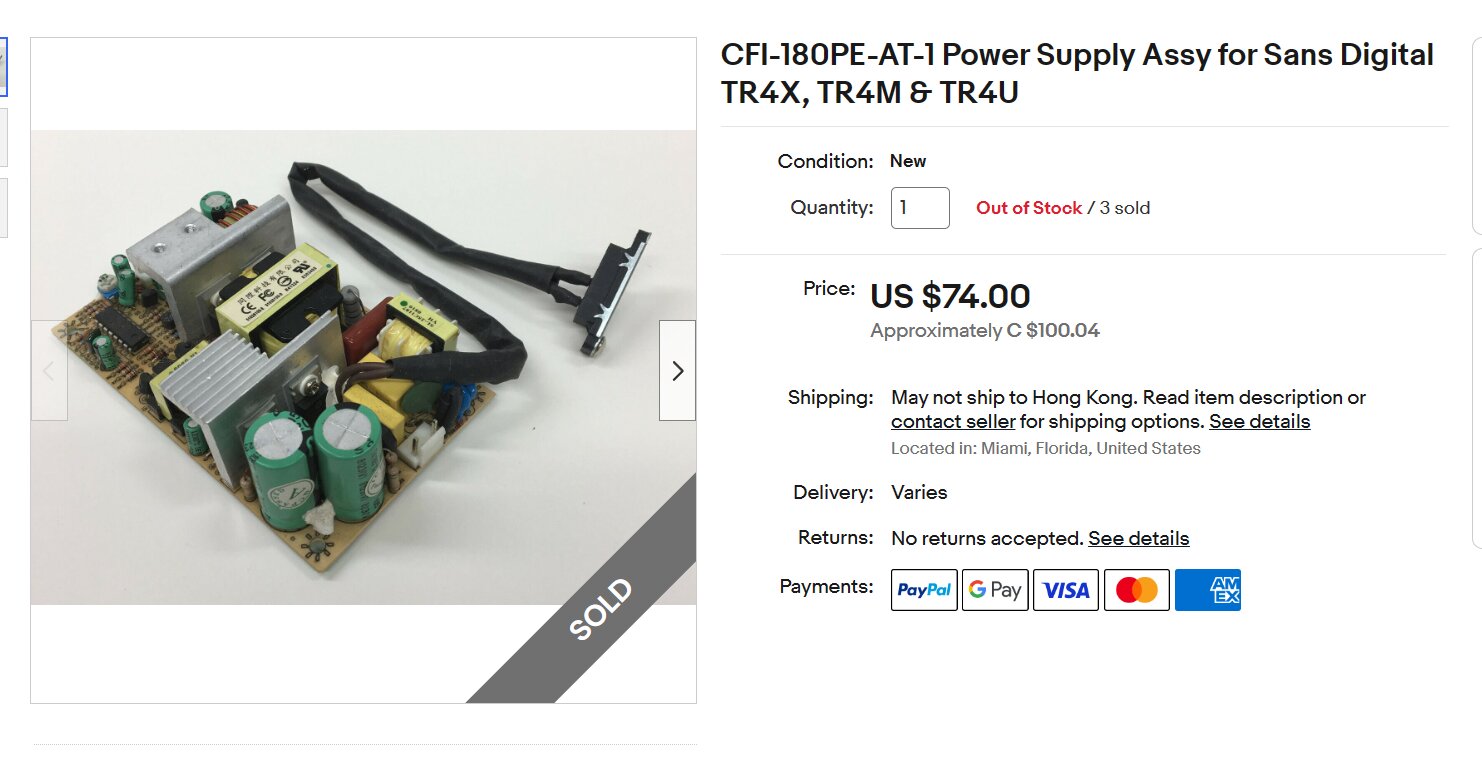

淘我搵唔到,ebay 有不過好貴唔值

圖片附件: rsz_1screenshot_2024-04-05_094756.jpg (2024-4-5 09:49, 126.19 KB) / 下載次數 187
https://h2.hkepc.com/forum/attachment.php?aid=2417562&k=6f570523866e7bda67642457ae94264c&t=1781541569&sid=NO9q0aEfF

---

作者: harryytm    時間: 2024-4-5 14:28

本帖最後由 harryytm 於 2024-4-5 17:36 編輯


google 過多數係 cap 老化
就算買過隻新遲早都會出相同問題
最好係諗下點換啲 cap 好過
又或者換成外置牛一了百了

PCB 尺寸 119 x 72mm
mount 尺寸 109 x 62 mm
輸出 150W 12V / 5V

---

作者: dan_dan    時間: 2024-4-5 17:55




    我聽日拆個火牛出嚟睇下就知係咪電容老化或者死chips都唔定

---

作者: harryytm    時間: 2024-4-6 02:53

本帖最後由 harryytm 於 2024-4-6 03:23 編輯

有個諗法係將部機改成 12V DC IN
將內置牛個 PCB 位改成 12V->5V DC-DC converter

https://www.digikey.co.uk/en/products/detail/mean-well-usa-inc/GSM220B12-R7B/7703496

---

作者: dan_dan    時間: 2024-4-6 10:20




    講好易但我唔識搞,識搞就直接修理個火牛

---

作者: harryytm    時間: 2024-4-7 05:48

本帖最後由 harryytm 於 2024-4-7 05:49 編輯

比啲諗法比你
有啲好細嘅 ATX DC-DC 牛
用 4 PIN DIN 輸入 12V
可以諗啲方法收藏喺部 DAS 入面
MEANWELL 有 150W 以上出 DIN 4-pin 頭比醫療器材用嘅 12V 火牛賣

https://akasa.co.uk/update.php?tpl=product/product.detail.tpl&type=CHASSIS%20POWER&type_sub=POWER&model=AK-PE200-01

---

作者: dan_dan    時間: 2024-4-7 10:20

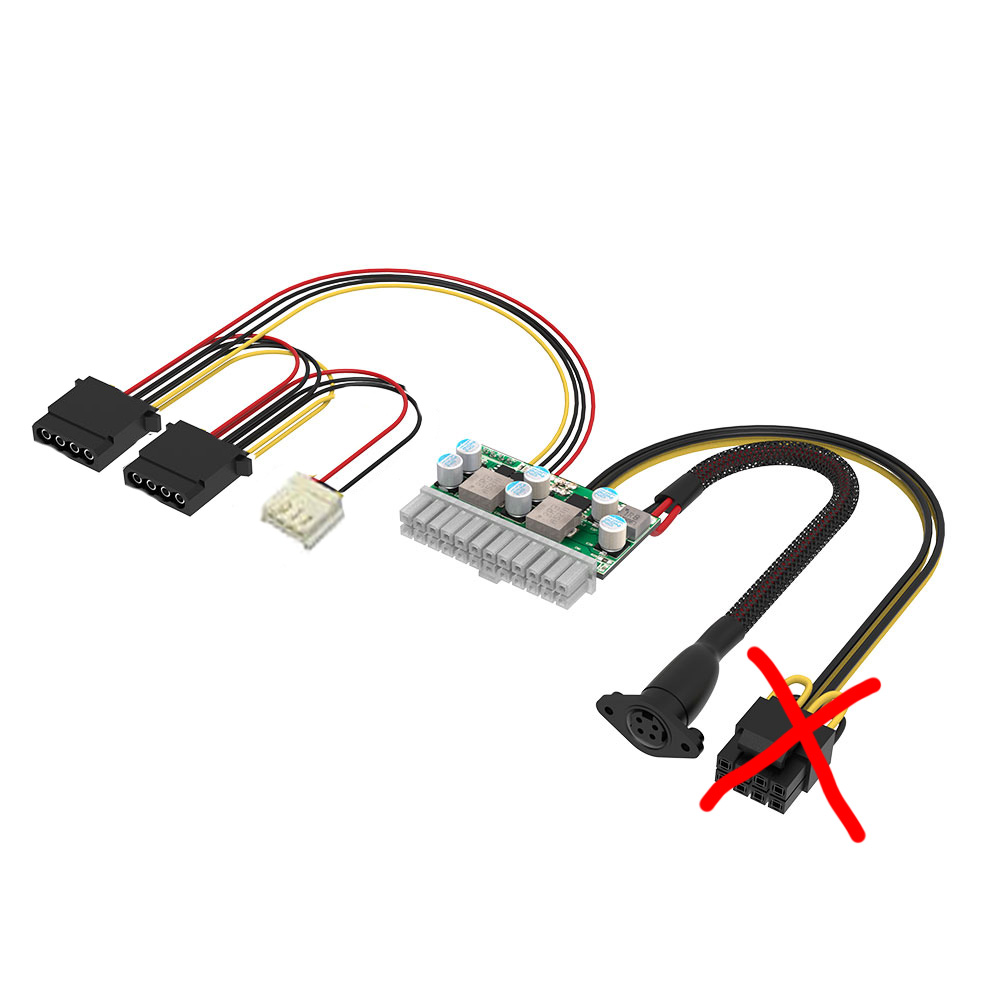

呢個方法得喎,想靚仔就執執啲線, CPU 8 pin 可以直接焊走?

圖片附件: AK-PE200-01_g01 copy.jpg (2024-4-7 10:18, 142.55 KB) / 下載次數 192
https://h2.hkepc.com/forum/attachment.php?aid=2417909&k=f71ff52504cdf3c8f35520e6060e12ee&t=1781541569&sid=NO9q0aEfF

---

作者: harryytm    時間: 2024-4-7 17:12

本帖最後由 harryytm 於 2024-4-7 17:14 編輯

可以改一個 24-pin 轉接線出 2 個 molex 同 1 個floppy 4-pin 同一個 switch 去 short GND同 power_on 控制開關
其他線就全部焊走唔要
我自己無DIY經驗純粹構思下有無方案
因為我預嗰兩部 5-bay 隻牛都遲早會出問題

---

作者: harryytm    時間: 2024-4-8 08:42

本帖最後由 harryytm 於 2024-4-8 08:44 編輯



https://www.amazon.co.uk/fasient ... fault/dp/B089KM4CS8

---

作者: dan_dan    時間: 2024-4-8 11:07

睇下有無得淘

---

作者: harryytm    時間: 2024-4-8 21:54


如果係 DC 19V IN 嘅話可以用 Laptop 牛

---

作者: dan_dan    時間: 2024-4-9 09:35

本帖最後由 dan_dan 於 2024-4-9 09:36 編輯



    https://amz.run/94oI

美森有同款, 買個laptop 火牛,改返floppy molex 就用得

---

作者: dan_dan    時間: 2024-4-9 09:45

本帖最後由 dan_dan 於 2024-4-9 11:56 編輯

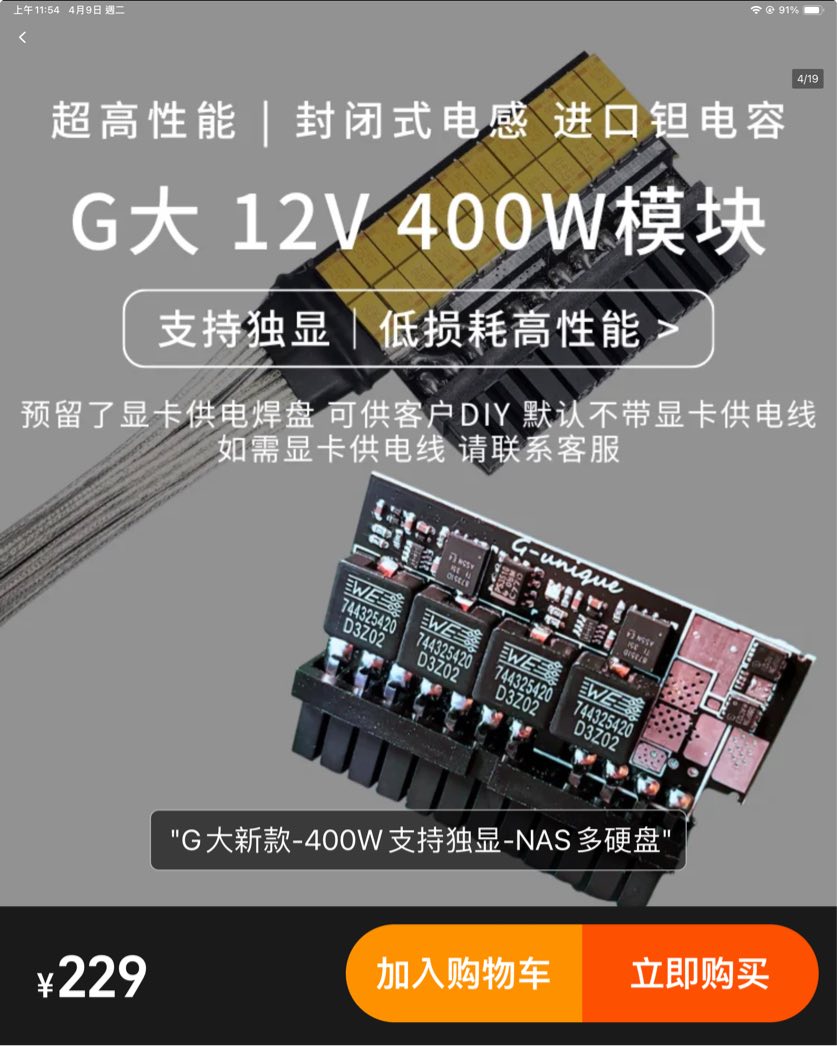

呢種得唔得？



我唔一定要買19v,買12v 都得？




via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(05534).jpg (2024-4-9 09:44, 141.58 KB) / 下載次數 293
https://h2.hkepc.com/forum/attachment.php?aid=2418218&k=4fb2d620d32c2a4f18d3a15488c1dbbd&t=1781541569&sid=NO9q0aEfF



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(4822E).jpg (2024-4-9 09:49, 144.41 KB) / 下載次數 251
https://h2.hkepc.com/forum/attachment.php?aid=2418219&k=755347999302de4139d1f4c08d7bf9c0&t=1781541569&sid=NO9q0aEfF



圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(DDDAC).jpg (2024-4-9 11:56, 125.63 KB) / 下載次數 251
https://h2.hkepc.com/forum/attachment.php?aid=2418243&k=1b55422376dd28f13d064147577c5520&t=1781541569&sid=NO9q0aEfF

---

作者: harryytm    時間: 2024-4-9 13:05

本帖最後由 harryytm 於 2024-4-9 14:39 編輯

5 隻 16TB HDD 大約 80W 樓下
部 DAS 原裝牛輸出係 150W
隻迷你 ATX 牛預返 150W 左右已經夠
200W 呢隻已經夠有凸

DC IN 19V 定 12V 並無所謂
用咩電壓視乎易唔易買到 12V 牛
不過 19V 牛最常見因為 Laptop 係用 19V
隻外置牛要高火數過隻 ATX 牛
因為轉電壓過程中會有流失

---

作者: dan_dan    時間: 2024-4-9 15:40

本帖最後由 dan_dan 於 2024-4-10 12:04 編輯

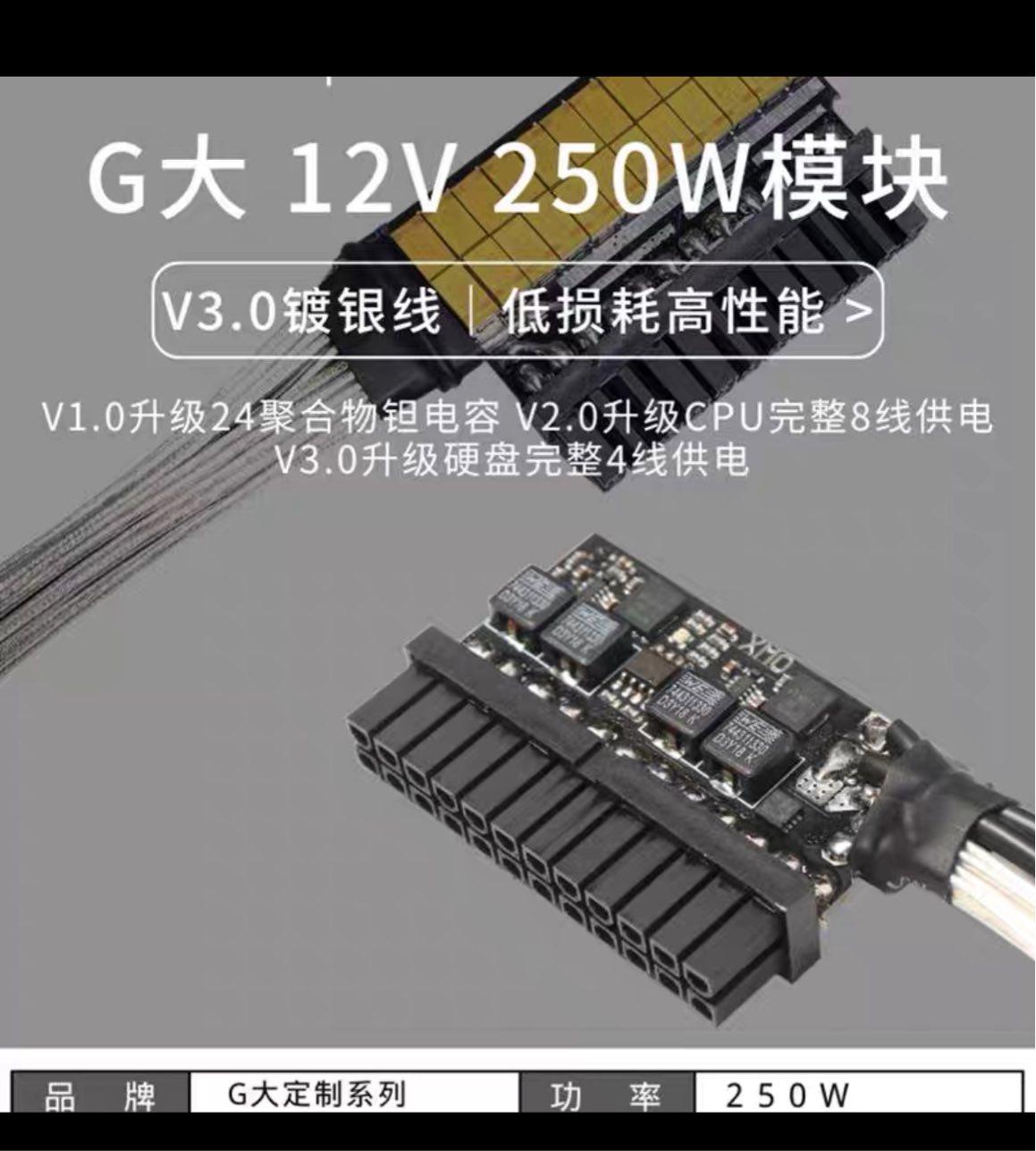

買G大12V 250W 都夠啦? 同一間店有火牛買.

19V  火牛應該選幾大

---

作者: dan_dan    時間: 2024-4-10 13:29

本帖最後由 dan_dan 於 2024-4-10 13:34 編輯

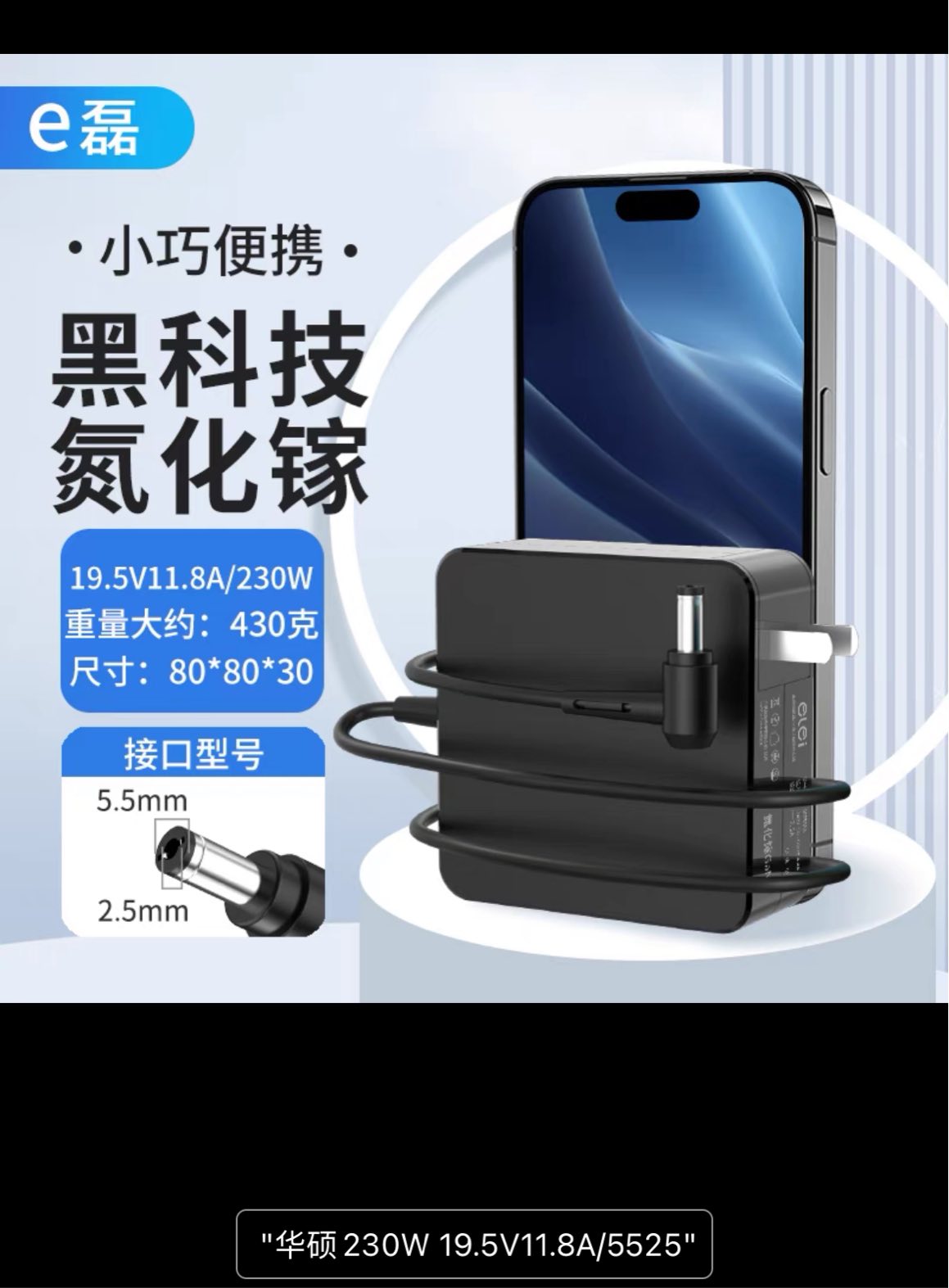

夠唔夠火數？

就算19v 唔係個個插頭一樣，有冇有細


仲有一個問題，如果牛19v230w ,塊pcb 係19v135w ,牛插落去板會唔會燒？ 或者個牛用唔盡230w
via HKEPC IRF 5.1.14 - iOS(5.1.1)

圖片附件: Uploaded_via_HKEPC_IR_Pro_iOS(50556).jpg (2024-4-10 13:28, 146.25 KB) / 下載次數 261
https://h2.hkepc.com/forum/attachment.php?aid=2418409&k=fba960b3ef790e5b1ed524ed6be934f2&t=1781541569&sid=NO9q0aEfF

---

作者: dan_dan    時間: 2024-4-10 21:07

淘了，等運到 。

via HKEPC IRF 5.1.14 - iOS(5.1.1)

---

作者: harryytm    時間: 2024-4-11 03:24

本帖最後由 harryytm 於 2024-4-11 03:50 編輯

Volt x Amp = Watt
19V x 12.1A ~= 300W
Watt 數係隻牛承受到幾多電力負荷
只要 Volt 數一樣就唔會有問題

DC 頭直徑 5.5mm 中央插孔直徑 2.5mm 或 2.1mm
簡稱 DC 5525 或 DC 5521

---

作者: dan_dan    時間: 2024-4-11 12:00




    好,長知識 , 我買了上面個GAN 牛1.95v, 塊pcb 就上面個塊 19V 200W 叫店主自訂埋線
