作者: computerlove    時間: 2021-12-22 19:25     標題: Asus底板認唔到PCI-e 10 ports SATA卡[求助]

本帖最後由 computerlove 於 2021-12-23 08:25 編輯

因為Asus Z690-P WIFI D4 內置得4個SATA ports 唔夠用，所以買咗張PCI-e 10 ports SATA controller。插入底板連HD後在BIOS看不見，但插番內置SATA port就冇問題。有乜解決方法

---

作者: sing    時間: 2021-12-22 21:26

你自己插嘅卡，唔會喺BIOS見到用呢張卡駁住嘅HDD
如果張卡正常，部機POST後，應該有screen show detected HDD同講點入去做config

---

作者: toylet    時間: 2021-12-22 22:49

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: computerlove    時間: 2021-12-22 23:11




BIOS只係見到連住內置SATA嘅HD

---

作者: KinChungE    時間: 2021-12-22 23:12



插卡既hdd係bios未必會見到
要入OS後先見到

---

作者: computerlove    時間: 2021-12-22 23:12



試過改CSM都唔見。Boot from SCSI?

---

作者: toylet    時間: 2021-12-22 23:22

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: computerlove    時間: 2021-12-24 12:42



暫時到係冇辦法認到，現在試找windows driver

---

作者: jimie    時間: 2021-12-24 13:12

唔插hdd 都會喺device manager 見到張卡，有冇! 號？

---

作者: edgehk987    時間: 2021-12-24 14:54

WINDOWS device manager 認唔認到張CARD?

---

作者: computerlove    時間: 2021-12-24 15:51



PCI 同 SMBus Controller 都有問號。裝完Asus 底板 driver 都依然係問號

---

作者: computerlove    時間: 2021-12-24 15:51



PCI 同 SMBus Controller 都有問號。裝完Asus 底板 driver 都依然係問號

---

作者: jimie    時間: 2021-12-24 15:55

裝底板driver無用, sata driver 跟張pcie catd chips, 要搵番張卡喺邊個廠chipset先

---

作者: toylet    時間: 2021-12-24 18:12

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: computerlove    時間: 2021-12-24 23:48



原來就算唔插張PCI-E SATA卡時，Device Manager內的PCI裝置同匯流排控制器都出問號。Properties 內的 Details分別是：

PCI裝置：裝置 PCI\VEN_8086&DEV_7AA4&SUBSYS_86941043&REV_11\3&11583659&0&FD 需要進一步安裝。

匯流排控制器：裝置 PCI\VEN_8086&DEV_7AA3&SUBSYS_86941043&REV_11\3&11583659&0&FC 需要進一步安裝。

想問如果正常情況下PCI-E SATA卡在Device Manager內會怎樣顯示？

---

作者: kofz    時間: 2021-12-24 23:52


你張 sata 卡行乜 chip ?

一般LSI都冇問題

好多 Linux 仲內置晒 driver

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

---

作者: computerlove    時間: 2021-12-25 00:09



唔知。因為粒chip俾heatsink蓋過見唔到牌子

---

作者: kofz    時間: 2021-12-25 00:41


唔睇 chip就買。。。

只可以話無言

不過我幾乎可以肯定唔係LSI

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

---

作者: KinChungE    時間: 2021-12-27 00:29



你呢兩個唔係張卡
VEN_8086 = Intel
Intel冇出呢D SATA Controller Card

---

作者: eric226    時間: 2021-12-27 09:49

應該是Windows driver問題！無Driver就認唔到！

---

作者: computerlove    時間: 2021-12-31 10:35



想知PCI-e 10 ports SATA卡在device manager理應在那位置出現和顯示

---

作者: computerlove    時間: 2021-12-31 10:35



想知PCI-e 10 ports SATA卡在device manager理應在那位置出現和顯示

---

作者: eric226    時間: 2022-1-1 10:17

回覆 22# computerlove

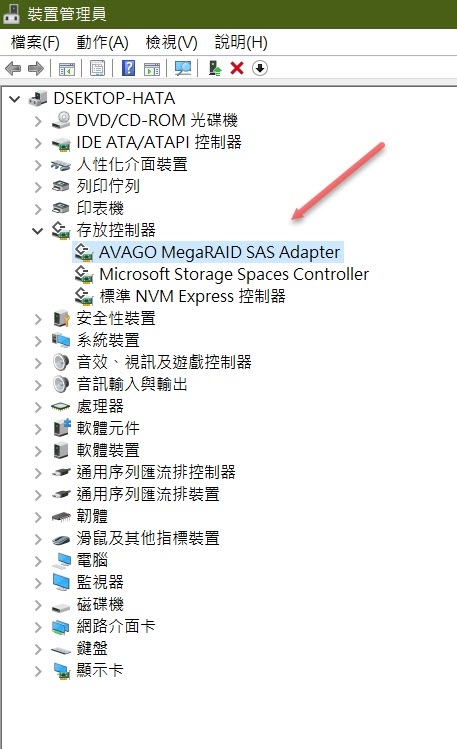

在這裡可看到！


圖片附件: 2022-01-01_10-14-50.jpg (2022-1-1 10:17, 126.97 KB) / 下載次數 14
https://h2.hkepc.com/forum/attachment.php?aid=2300713&k=4a4d5e836c39f4a2d6f871c2bafe3f9d&t=1782780813&sid=4NkF3OGhWu

---

作者: computerlove    時間: 2022-1-3 13:16



問過賣卡人，佢裝在Windows 10時存放控制器內都只係顯示Microsoft Storage Spaces Controller

---

作者: eric226    時間: 2022-1-3 21:49

本帖最後由 eric226 於 2022-1-3 21:53 編輯

回覆 24# computerlove

如果windows 10偵察到有sata卡，應該會有張卡的顯示！請留意之前的圖示！

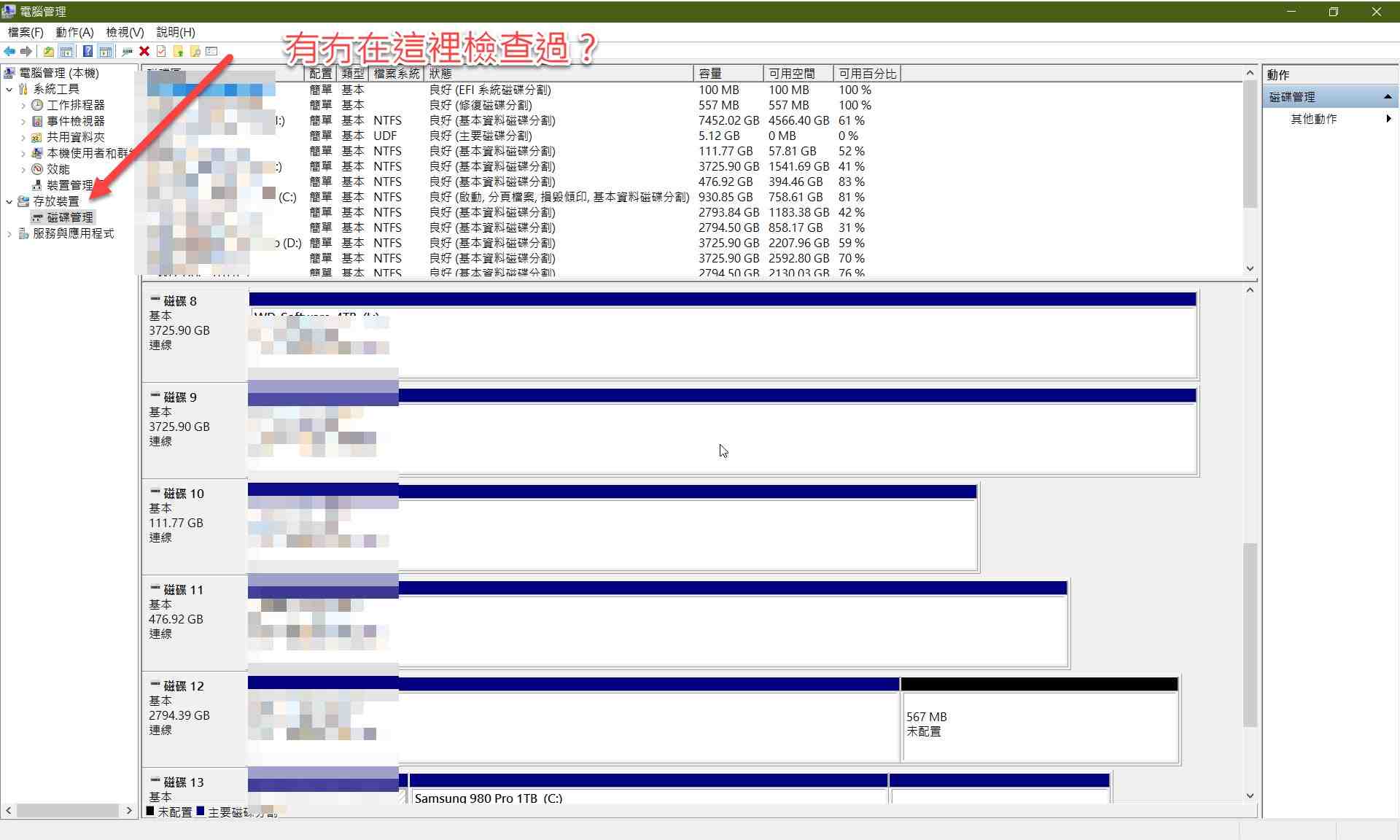

另外有冇在磁碟管理員內睇過？另外可否Cap圖上來看看？


圖片附件: 2022-01-03_21-44-03.jpg (2022-1-3 21:49, 144.23 KB) / 下載次數 15
https://h2.hkepc.com/forum/attachment.php?aid=2301067&k=5eeefa4619338e4c6ac9f6a33f4d30c5&t=1782780813&sid=4NkF3OGhWu

---

作者: wunit    時間: 2022-1-3 22:11

不如睇下插前插後在device manager有冇分別先, 我懷疑你見到個PCI\VEN_8086&DEV_7AA4都唔係果樣野
PCI\VEN_8086&DEV_7AA4/7AA3 應該係Intel PCIe bus, PCIe bus driver都未正常work, 可能會導致相關的PCIe野detect唔到

另外, 你應該起碼可以在Bios見到張卡 (起碼近6年的產品都應該得), 用唔到都認到有野掛.....

---

作者: computerlove    時間: 2022-1-3 23:23



一早睇過。喺唔見連在PCI-E SATA的硬碟或CD ROM。

---

作者: computerlove    時間: 2022-1-3 23:24



張卡在BIOS都見唔到喎

---

作者: chinwah    時間: 2022-1-3 23:27

Intel Corporation Device [8086:7aa4] 係 IOMMU
你確定裝晒intel driver先
你張Card本身係raid mode?

---

作者: computerlove    時間: 2022-1-3 23:57



我塊底版係最近先買嘅Asus PRIME Z690-P WIFI D4。已經上網下載所有driver及安裝

---

作者: eric226    時間: 2022-1-4 00:10

本帖最後由 eric226 於 2022-1-4 00:42 編輯

回覆 27# computerlove

可唔可以影吓你張sata卡睇吓！

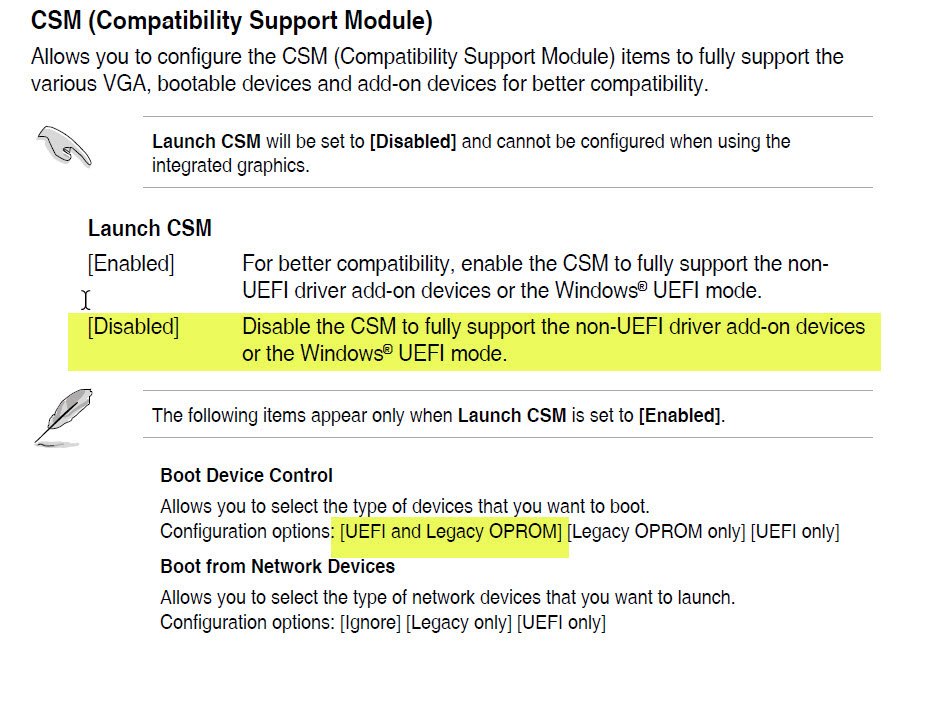

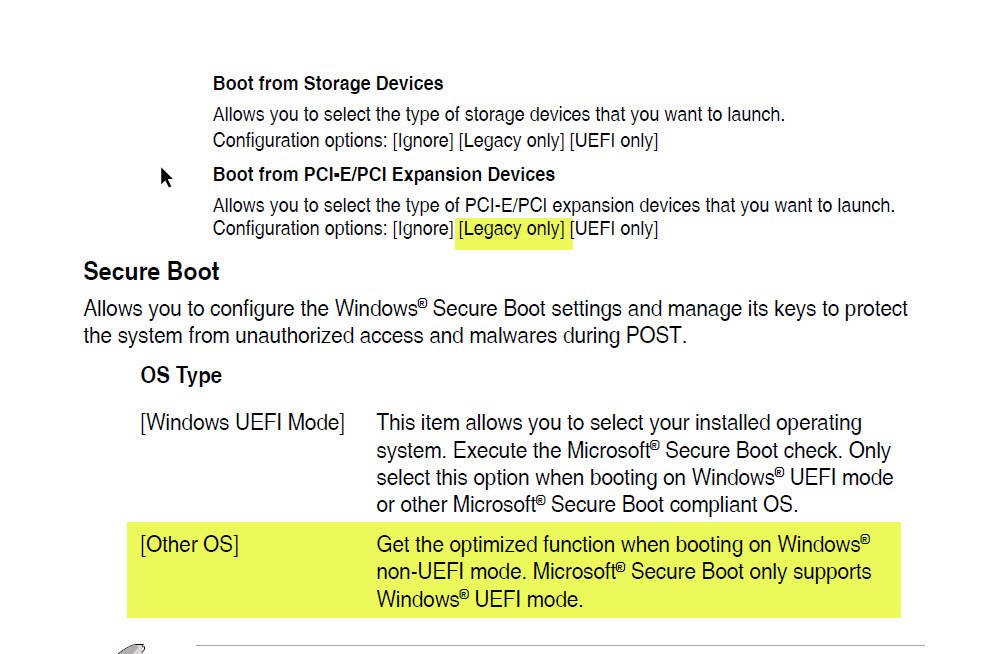

另外有冇試過這些設定？





圖片附件: 2022-01-04_0-36-29.jpg (2022-1-4 00:42, 137.54 KB) / 下載次數 25
https://h2.hkepc.com/forum/attachment.php?aid=2301114&k=8cd2445ff942e51d129f93afb49ac768&t=1782780813&sid=4NkF3OGhWu



圖片附件: 2022-01-04_0-36-59.jpg (2022-1-4 00:42, 136.16 KB) / 下載次數 19
https://h2.hkepc.com/forum/attachment.php?aid=2301115&k=92e8fac4beb7b864b3cfcb2e50858747&t=1782780813&sid=4NkF3OGhWu

---

作者: kofz    時間: 2022-1-4 03:19

本帖最後由 kofz 於 2022-1-4 03:30 編輯

你一直唔肯講張卡係點買返嚟

我Google 過

https://www.amazon.com/MZHOU-Profile-Bracket-Support-Converter/dp/B08L7W8QFT

10port 款？

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

---

作者: chinwah    時間: 2022-1-4 07:53

自己慢慢睇吓LSI MEGARaid點喺UEFI Set raid 呀


https://www.youtube.com/watch?v=aL7jylfUFLU

---

作者: computerlove    時間: 2022-1-4 11:53

本帖最後由 computerlove 於 2022-1-4 12:53 編輯


因為我喺網上二手區買咗張賣家聲稱全新的卡，所以冇特別講。 我果張似 https://www.acasis.com/h-pd-24.html#fai_14_top&pfc=

---

作者: kofz    時間: 2022-1-4 15:42


咁你試下裝哩個 driver 有冇用

https://www.drvhub.net/devices/controllers/jmicron/jmb585-sata-host-controller

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)
