MSI MAG B850M MORTAR WIFI 主機板

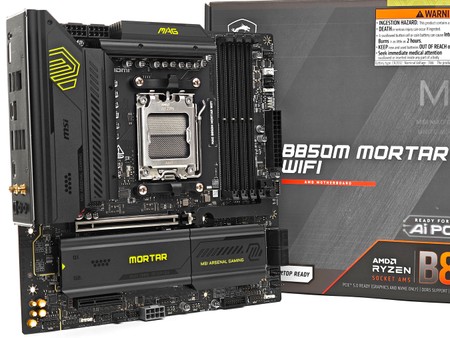

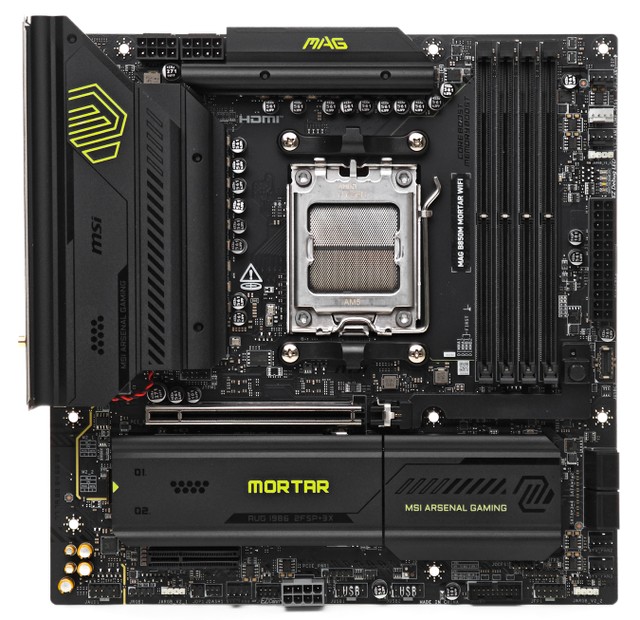

▲ MSI MAG B850M MORTAR WIFI 主機板

MSI 推出全新 MAG B850M MORTAR WIFI 主機板，採用最新 AMD B850 晶片組，支援最新 AMD Ryzen 9000 系列 CPU，具備 12 + 2 + 1 相 60A DrMOS 供電設計，支援最新 PCIe 5.0 傳輸介面、3 組 M.2 SSD 配置、Realtek 5G LAN 網絡模組、Qualcomm Wi-Fi 7 無線網絡模組，提供不俗的主機板連接擴充功能，支援最高 DDR5-8200+ OC，並加入 DIY 友善設計，可滿足主流中階電腦玩家、遊戲玩家的需求。

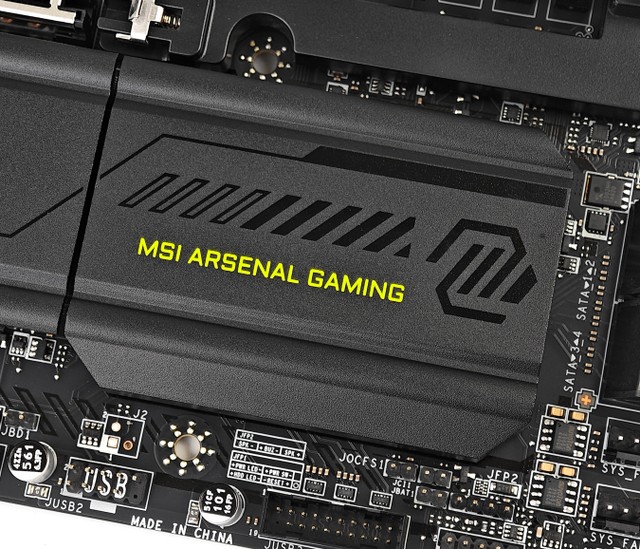

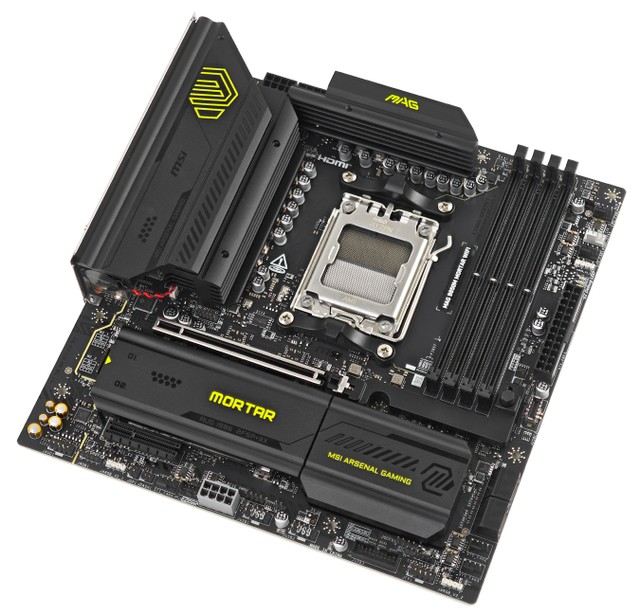

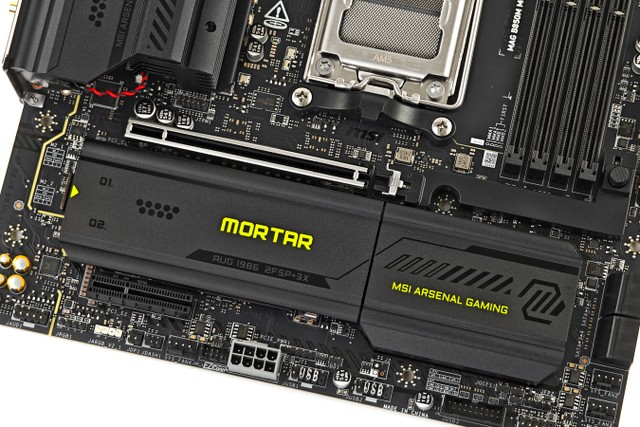

MSI MAG B850M MORTAR WIFI 主機板採用 M-ATX Form Factor 設計，尺寸為 24.3cm x 24.3cm，8 層 2oz Copper PCB layer 設計，採用黑色 PCB 搭配黑色金屬散熱器，散熱器左右長邊位具備圓弧外凸邊線設計，散熱器表面印有大量 MSI MAG 系列的平行四邊形裝甲圖案、點狀彈藥圖案，特別的線條圖案等，更印有螢光黃色的 MAG 字樣、MAG LOGO、MORTAR 字樣、MSI ARSENAL GAMING 遊戲標語等，外觀設計充滿軍事元素，立體圓潤邊的散熱器更加現代化並減輕傳統硬派感覺，螢光黃色外觀裝飾十分顯眼。

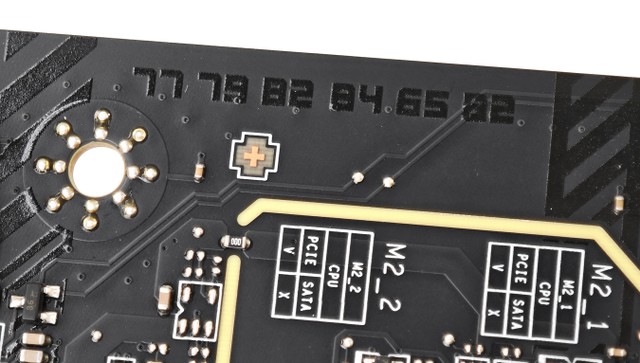

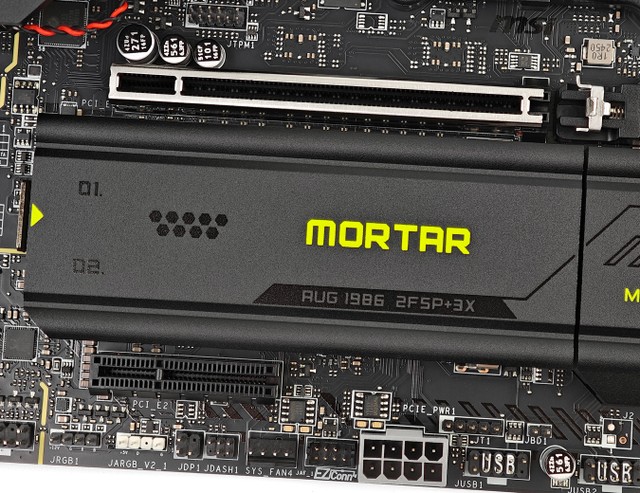

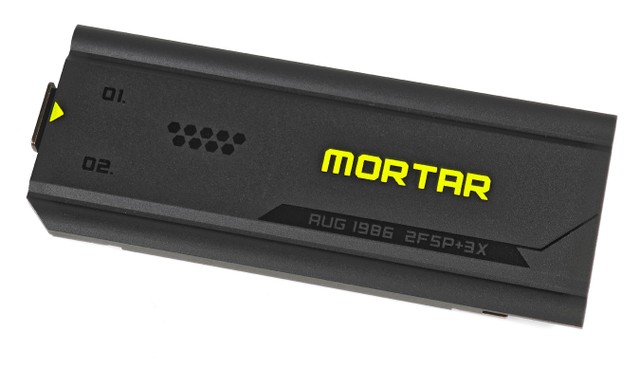

MSI MAG B850M MORTAR WIFI 在外觀設計加入了小彩蛋設計，除了 M.2 散熱器表面印有對應的 SSD 編號位置，亦印上「AUG 1986 2F5P+3X」，分別對應是 1986 年 8 月台灣 MSI 的成立時間，以及 MSI 台北總部的 Google Map Plus Code 號碼。此外，主機板 PCB 印有「77 79 82 84 65 82」的數字，經過研究後，發現是 ASCII 編碼十進制換字，對應的字符就是「MORTAR」，非常有趣。

支援 Ryzen 7000 / 8000 / 9000 處理器、Socket AM5

新一代 AM5 主機板由以往的 Socket AM4 PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座，支援最新 Zen 4 / Zen 5 架構的 Ryzen 7000 / 8000 / 9000 桌上型處理器，腳針接點由 CPU 改為主機板插槽提供，CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似，透過一支壓桿固定，確保壓力平均分佈於在處理器表面上，更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。

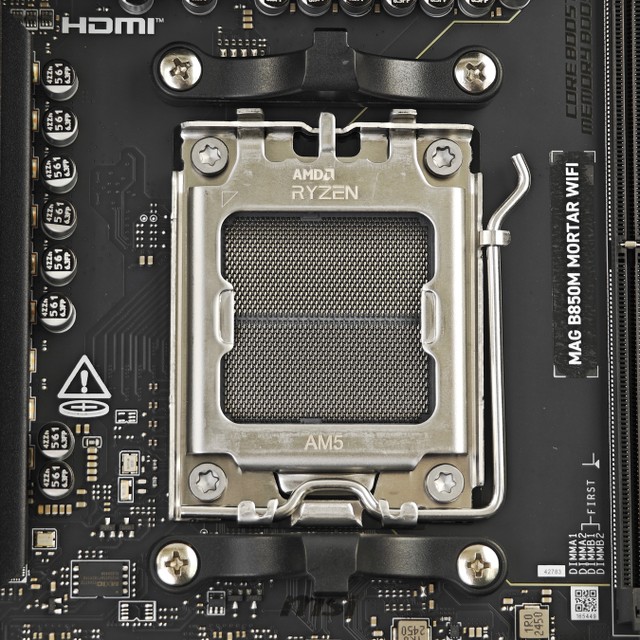

▲ Socket AM5 插座

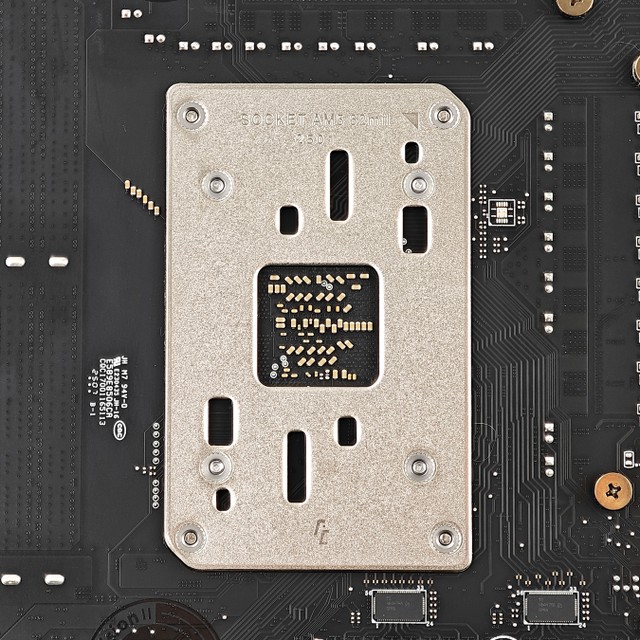

全新 Socket AM5 插座的封裝尺寸與 Socket AM4 同樣為 40.0mm x 40.0mm，並保留雙卡扣支架的設計，固住於主機板底部的金屬背板，安裝孔位和孔距幾乎一致，因此部分 AM4 散熱器可相容於 Socket AM5 插座上。

AMD Ryzen 9000 Processor Family (Zen 5 architecture)

Zen 5 架構的 Ryzen 9000 處理器採用全新的 4nm Zen 5 Core 及 6nm I/O Die，對比上代 Ryzen 7000 系列處理器，官方宣稱相較上代 IPC 性能提升約 16%、每瓦效能平均提高了 22%，特別針對 AVX-512 資料路徑作出強化，相較上代浮點指令吞吐量提升 1.5 倍。

AMD Ryzen 8000G Processor Family

AMD 於 2024 年 1 月推出全新 Ryzen 8000G 系列桌上型處理器，採用 Zen4 架構 / Zen4 + Zen 4c 架構，搭載最新 RDNA 3 架構的 Radeon 700M iGPU，內建加入全新 AI NPU 運算單元，為首款桌上型 PC 處理器的 NPU，並支援搭載 AMD Ryzen AI 技術，提供卓越的 AI 處理運算能力。

全新 AMD B850 系統晶片

▲ AMD B850 系統晶片

▲ PCH 散熱器

全新 AMD B850 晶片組為 AMD Socket AM5 主機板中的中階定位規格，支援 CPU 和記憶體超頻解鎖，不過與更高階的 X870E / X870 主機板不同，AMD 並沒有規定 B850 主機板需支援 USB4 接口。週邊規格方面，全新 B850 晶片組對標上代 B650 晶片組，最多可提供 36x PCIe Lanes，其中 4x 提升為 PCIe 5.0 規格。另外，更可提供最多 1 組 USB 20Gbps 介面、最多 6 組 USB 10Gbps 介面及最多 1 組 USB 5Gbps 介面，晶片組規格中規中距，可滿足入門至中階用家的需求。

AMD 800 / 600 Series Chipset Family

支援最高 DDR5-8200+ OC 速度

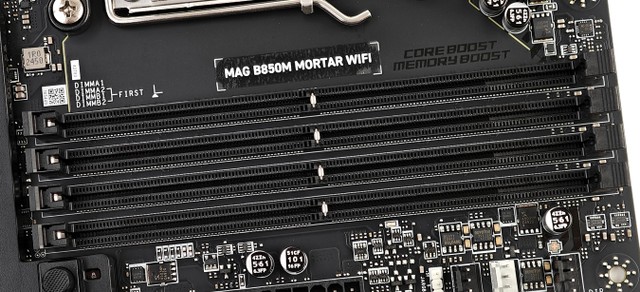

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體插槽方面，MSI MAG B850M MORTAR WIFI 主機板設有 4 組 DDR5 DIMM 擴充槽，每組 DIMM 擴充槽最大支援 64GB 容量，最大容量為 256GB，支援 Dual Channel 雙通道模式，並採用 2 Slot Per Channel 插槽設計、SMT 表面黏著技術插槽、最佳化記憶體線路設計，搭配伺服器級低損耗 8 層 2oz Copper PCB，以減少記憶體訊號干擾。

記憶體速度方面，主機板官方規格表示支援最高 DDR5-8200+ OC 速度 (1DPC 1R)，以及支援 5600 ~ 4800 JEDEC 速度，支援 AMD EXPO 記憶體超頻設定檔。

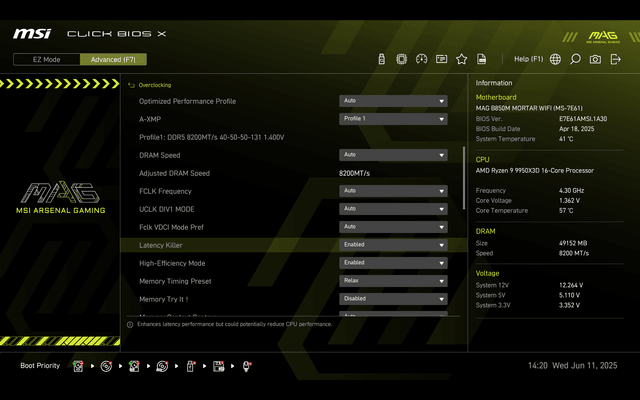

MSI MAG B850M MORTAR WIFI BIOS 中加入獨家 Latency Killer 和 High-Efficiency Mode 功能，透過調整最佳化記憶體參數，可大幅度改善記憶體性能。開啟 High-Efficiency Mode 功能後，Memory Extension Mode 功能，提供 Auto、Tightest、Tighter、Balance、Relax 等 Memory Timing Present 選項。

▲ 8200 OC (左) &

8200 OC +  Latency Killer +  High-Efficiency Mode - Relax (右)

記憶體超頻測試採用 AMD Ryzen 9 9950X3D CPU 、MSI MAG B850M MORTAR WIFI 主機板、Predator HERMES RGB DDR5-8200 24GB x2 記憶體，使用 1A30 BIOS 版本。BIOS 中超頻至 DDR5-8200，成功超頻至 DDR5-8400 C40 Gear 2，並完成 AIDA64 記憶體讀寫速度測試。開啟 Latency Killer 和 High-Efficiency Mode - Relax 功能後，記憶體讀取速度和寫入速度皆顯著提升，同時記憶體延遲顯著降低，進一步提升系統效能。

12 + 2 + 1 相 60A DrMOS 供電模組

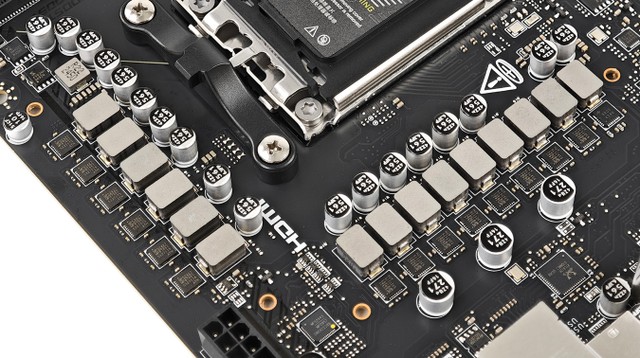

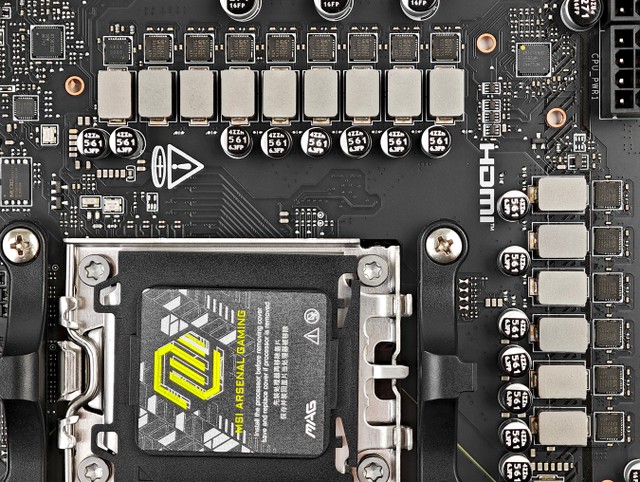

▲ 12 + 2 + 1 相 60A SPS 供電模組

VRM 供電模組方面，MSI MAG B850M MORTAR WIFI 主機板採用 15 相數位供電模組，其中 12 相為 CPU vCore 供電、2 相為 SOC 供電、1 相為 MISC 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

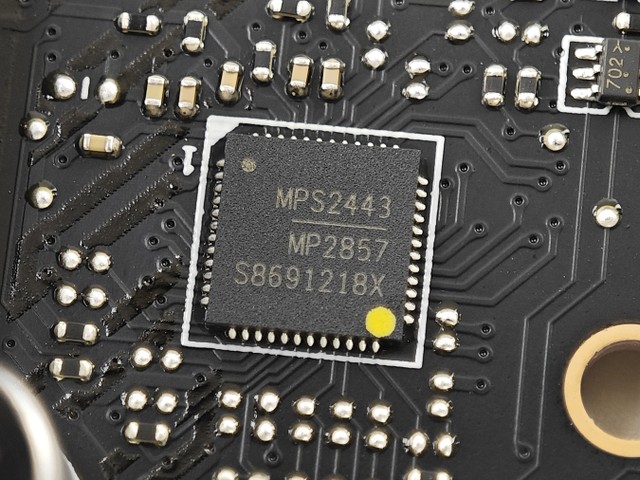

▲ MP2857 PWM 控制器

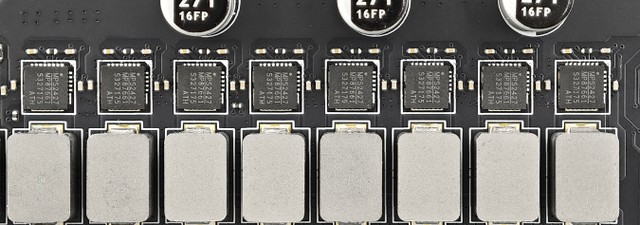

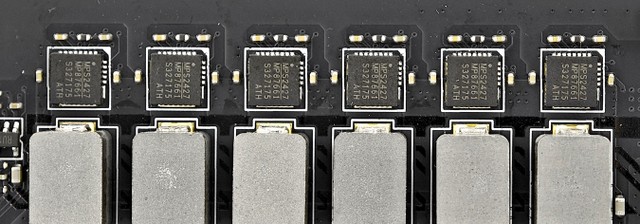

▲ MP87661 60A DrMOS 晶片

MSI MAG B850M MORTAR WIFI 主機板採用 MPS MP2857 PWM 控制器，以 12 (6x2) + 2 相並聯模式運作，驅動 12 相 CPU vCore 供電和 2 相 SOC 供電，配搭 14 組 MPS MP87661 60A SPS DrMOS 晶片，配備最新 Smart Power Stage 技術，實時監控每相的電流及溫度，vCore 部分總輸出可達 720A 電流負載，多相數供電和飽和總電流負載可承受高階 CPU 長時間高負載運作，並保持低溫度穩定狀態。

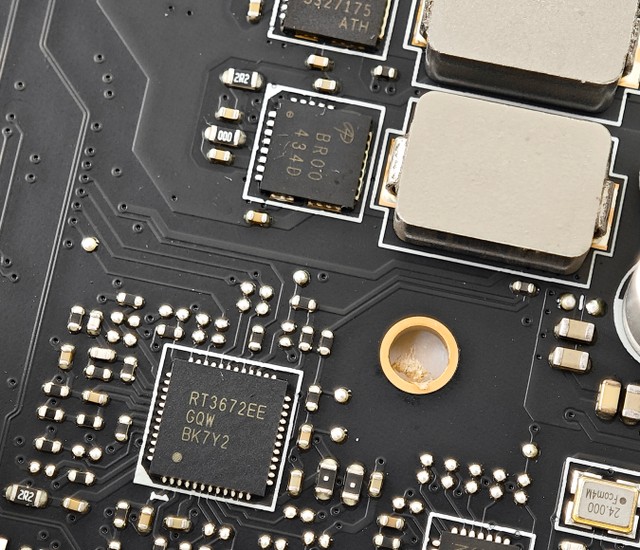

▲ RT3672EE PWM 控制、BR00 55A DrMOS 晶片

全新 MISC 供電部分，集成 vCore 和 SOC 以外的供電部分，透過 Richtek RT3672EE PWM 控制器，驅動 1 相 Alpha & Omega Semiconductor AOZ5516QI (BR00) 55A DrMOS 晶片 。

▲ 金屬合金功率電感、5K 低電阻固態電容

VRM 供電模組採用金屬合金功率電感搭配 5K 低電阻固態電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，帶來更穩定的供電輸出。

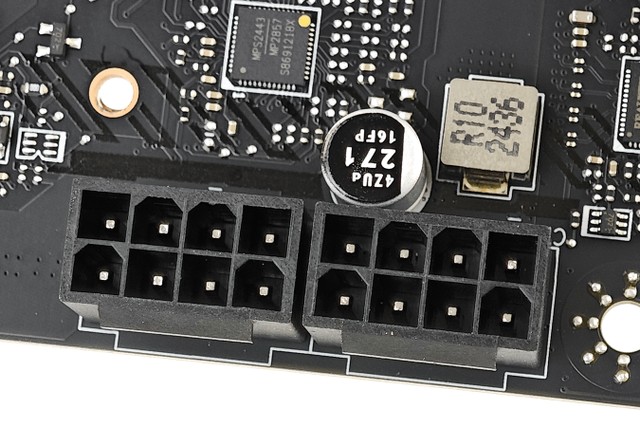

▲ ATX 8+8-pin CPU 供電插槽

MSI MAG B850M MORTAR WIFI 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足高階 Ryzen 9000、Ryzen 7000 系列 CPU 供電需求，同時能夠平衡供電電流，帶來更穩定的 CPU 供電表現。

VRM 大型鋁擠鰭片散熱器

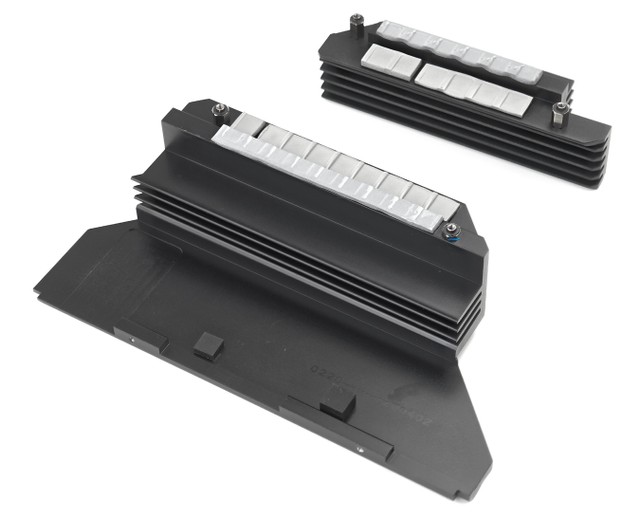

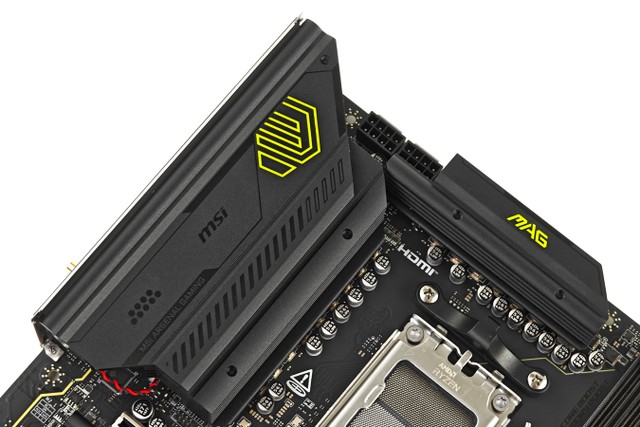

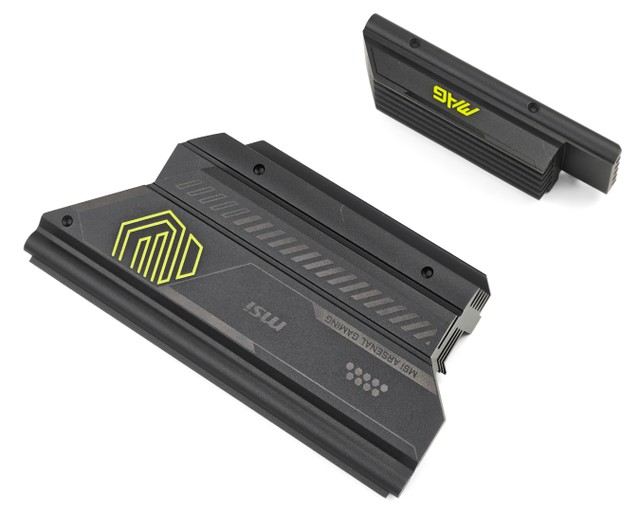

▲ VRM 大型鋁擠鰭片散熱器

MSI MAG B850M MORTAR WIFI 主機板採用 VRM 大型鋁擠鰭片散熱器設計，由 2 組 VRM 鋁擠散熱器組成，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，增加更多散熱面積以提升散熱效果，搭配 7W/mK MOSFET 散熱墊，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

1x PCIe x16 插槽、EZ PCIe Release Button

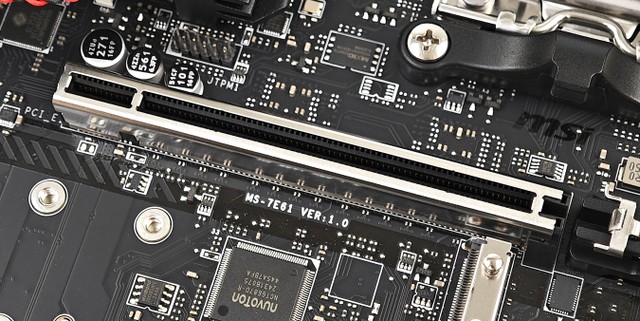

▲ PCIe 5.0 x16 插槽

MSI MAG B850M MORTAR WIFI 主機板提供 1 組 PCIe x16 插槽，PCI_E1 插槽支援最大 PCIe 5.0 x16 速度，由 CPU LANES 提供，另外提供 1 組 PCIe x4 插槽，PCI_E2 插槽支援最大 PCIe 4.0 x4 速度，由 B850 晶片組提供。

PCIe 插槽配置

PCI_E1 插槽採用第二代鋼鐵裝甲 LIGHTNING GEN 5 PCI-E 插槽設計，可比第一代擁有雙倍的插槽承受力。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

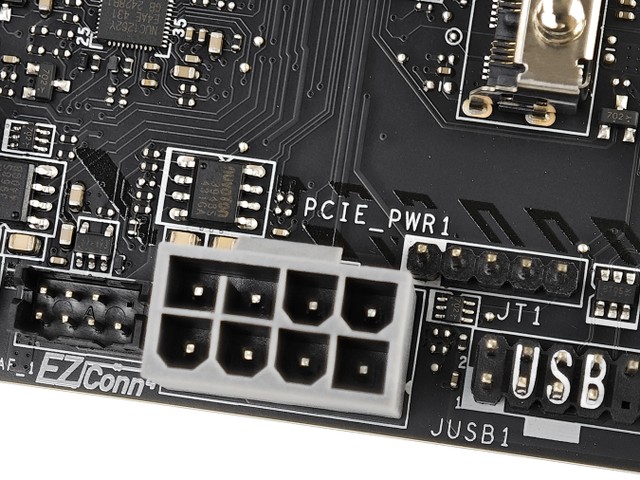

主機板具備獨家 PCIE 拓源架構設計，在主機板靠下方位置加入 PCIe 供電插座，可為 PCIe 插槽提供更穩定、更安全的專用電源，而且供電插座佈局位罝增加了機箱兼容性。

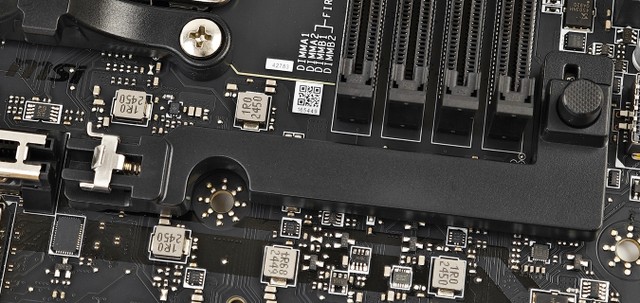

MSI MAG B850M MORTAR WIFI 主機板加入全新 EZ PCIe Release Button 顯示卡快拆按鈕設計，記憶體插槽旁邊設有一個按鈕開關，可為顯示卡插槽卡扣提供鬆開或閉合狀態，一按可鎖上固定顯示卡，一按可輕鬆拆卸顯示卡。

3 組 M.2 SSD 介面、EZ M.2 Shield Frozr II、EZ M.2 Clip 設計

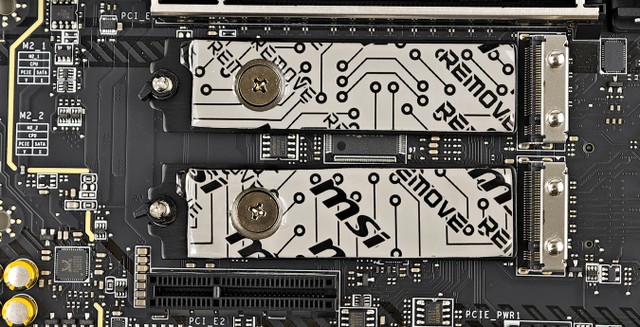

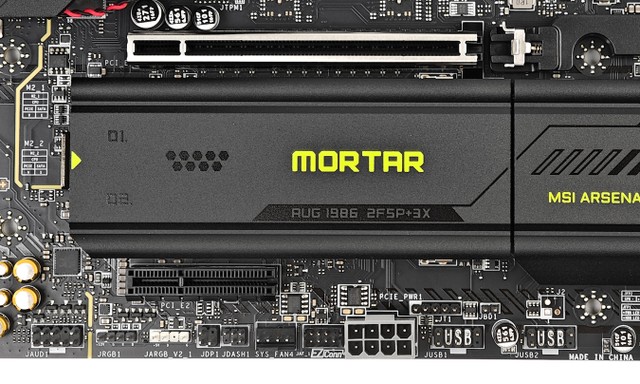

▲ 3 組 M.2 SSD 介面配置

MSI MAG B850M MORTAR WIFI 主機板提供 3 組 M.2 SSD 介面配置。

主機板正面 PCI_E1 插槽下方設有 2 組 M.2 SSD 插槽，靠上的 M2_1 插槽和靠下的 M2_2 插槽支援最高 PCIe 5.0 x4，由 CPU LANES 提供。

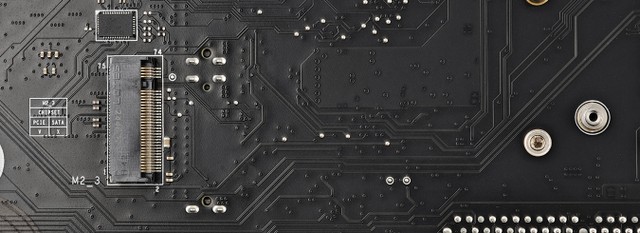

主機板背面設有 1 組 M.2 SSD 插槽，M2_3 插槽支援最高 PCIe 4.0 x2，由 B850 晶片組提供。

M.2 SSD 插槽配置

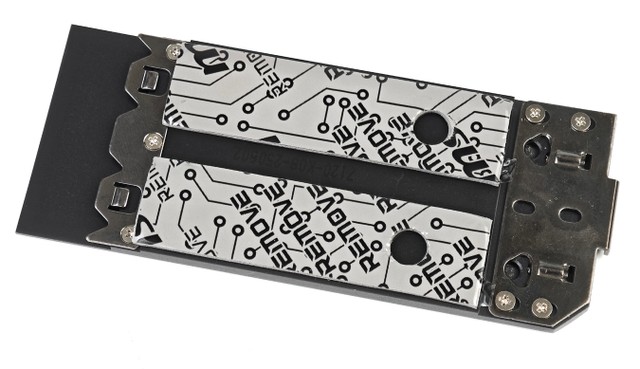

M2_1 和 M2_2 插槽配備 1 組 EZ M.2 Shield Frozr II 散熱器，為中等厚度大面積的散熱片設計，搭配雙面導熱貼設計，可滿足高速 M.2 SSD 日常應用的散熱需求。而 M2_3 插槽則沒有配備散熱器設計。

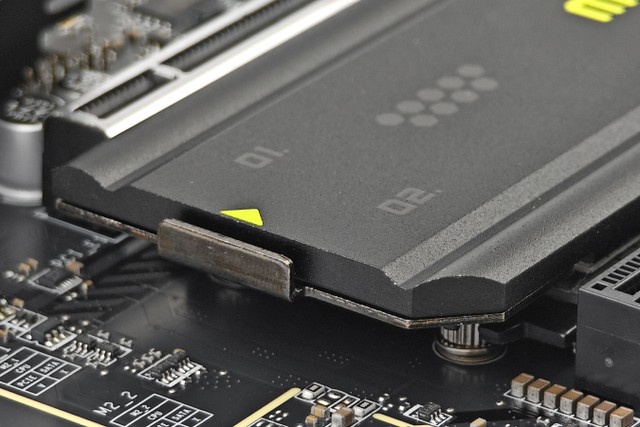

EZ M.2 Shield Frozr II 設計散熱器具備快拆磁吸設計，無需要使用螺絲便可快速裝拆散熱器。

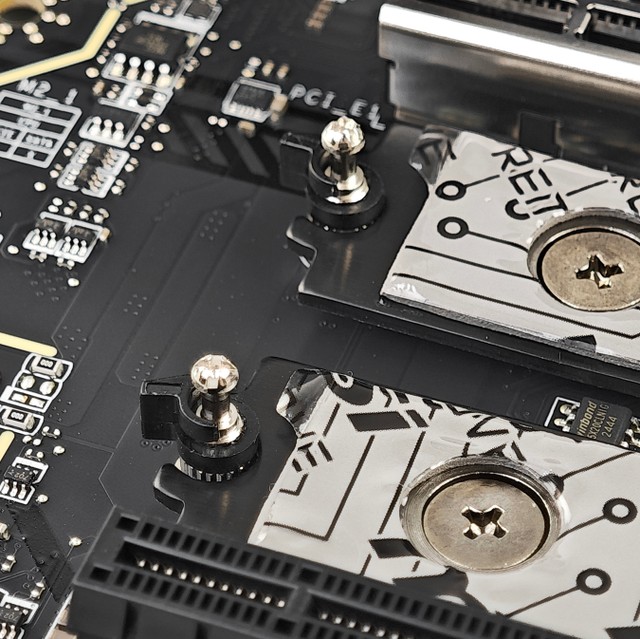

▲ EZ M.2 Clip 設計

MSI MAG B850M MORTAR WIFI 在 M.2 插槽上加入 EZ M.2 Clip 設計，透過旋轉夾子鎖，無需使用螺絲便可快速拆卸和安裝 M.2 SSD，帶來實用的 DIY 友善設計。

4 組 SATA 3 介面

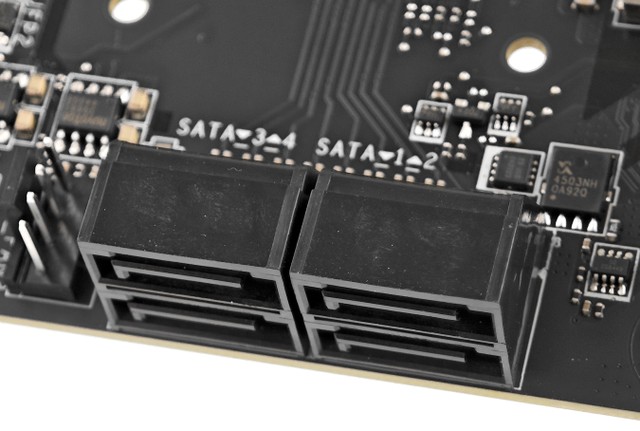

▲ 支援 4 組 SATA 接口

此外，主機板提供了 4 個 SATA 6Gbps 接口，由 B850 晶片組提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

9x USB 接口、HDMI 輸出

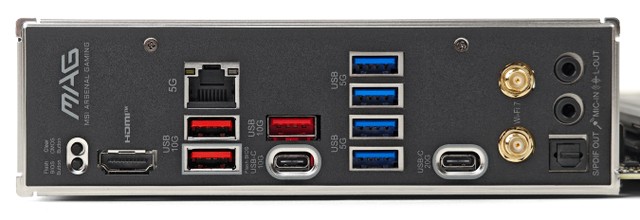

MSI MAG B850M MORTAR WIFI 主機板採用 Pre-Install I/O Shield 設計，預先安裝檔板可節省用家自行安裝的步驟，帶來便利的主機板安裝體驗。

主機板後置 I/O 面板提供 1 組 HDMI 2.1 接口，支援最高 8K@60Hz 解析度。

另外，提供 1 組 USB 3.2 Gen2x2 20Ggbps Type-C 接口、1 組 USB 3.2 Gen2x1 10Ggbps Type-C 接口、3 組 USB 3.2 Gen2x1 10Ggbps Type-A 接口、4 組 USB 3.2 Gen1 5Ggbps Type-A 接口，總共 9 組後置 USB 接口。

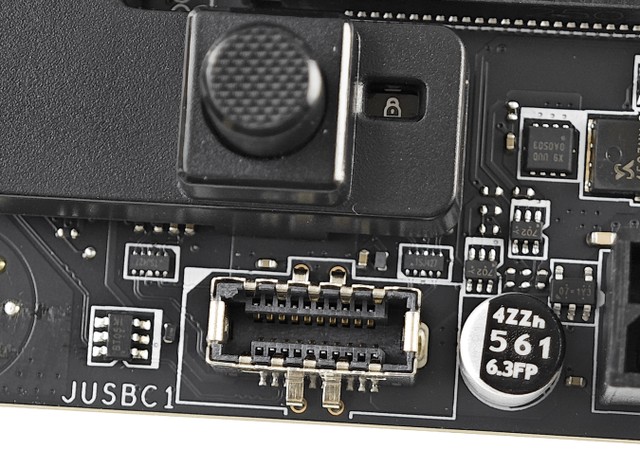

主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口。

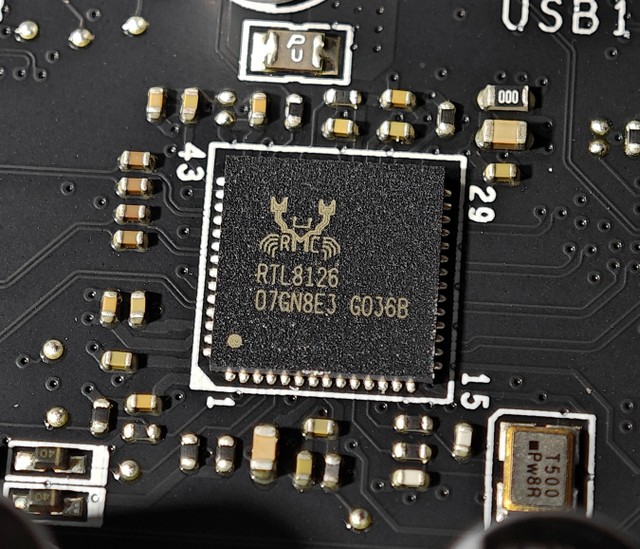

Realtek RTL8126 5G LAN 網絡模組

有線網絡方面，MSI MAG B850M MORTAR WIFI 主機板採用 Realtek RTL8126 5G 網絡晶片，支援最高 5,000 Mbps 網絡傳輸速度，並向下支援 2,500/1,000/100/10 Mbps 速度。

Qualcomm QCNCM865 Wi-Fi 7 無線網絡模組、MSI EZ Antenna

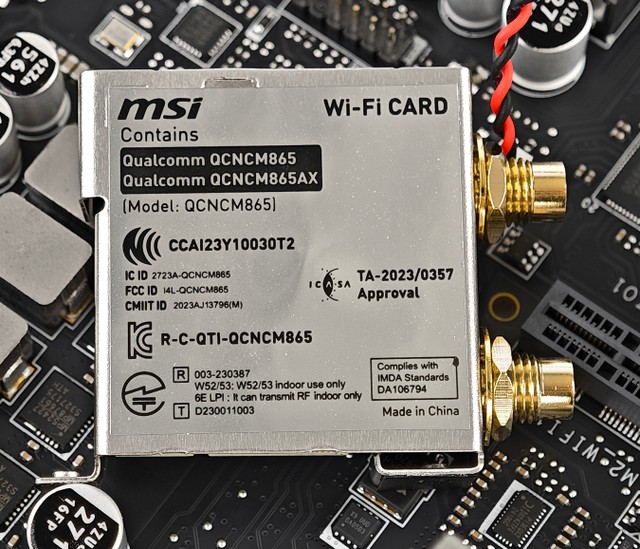

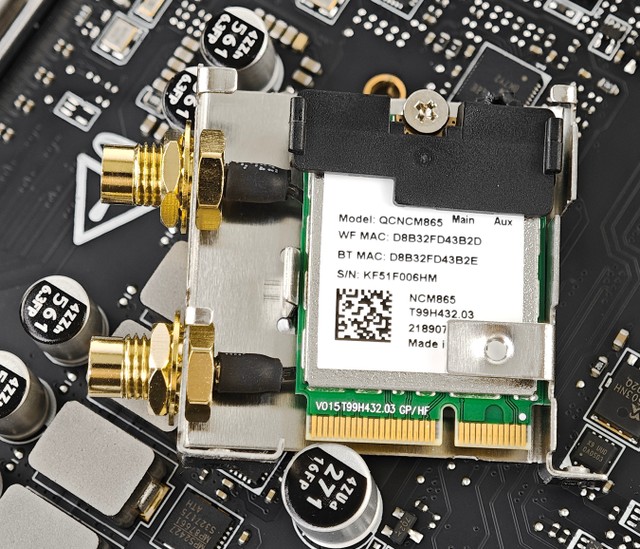

▲ QCNCM865 Wi-Fi Card

無線網絡方面，MSI MAG B850M MORTAR WIFI 主機板採用 Qualcomm QCNCM865 Wi-Fi 7 無線網絡模組，支援 802.11be 雙頻 2x2 160MHz Wi-Fi 技術、2.4GHz / 5GHz / 6GHz 頻段、320MHz 頻道、4096 QAM，並向下支援 IEEE 802.11 a/b/g/n/ac/ax 無線網絡協定，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.4 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

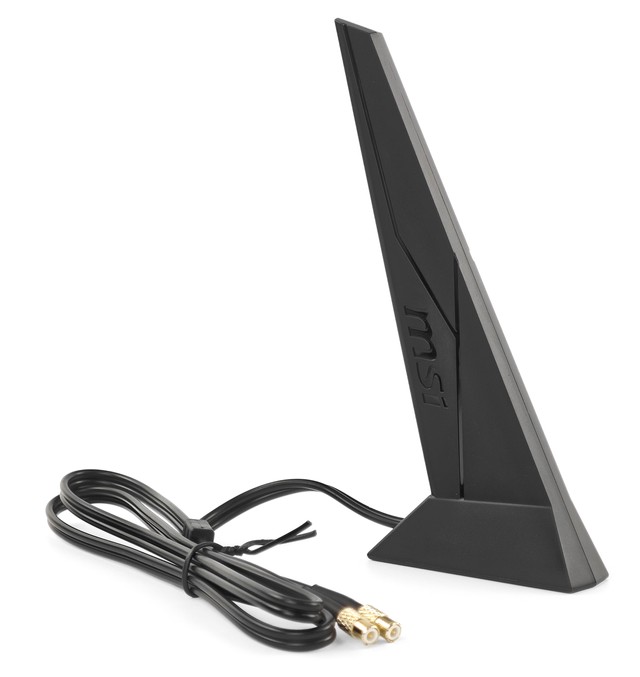

▲ MSI EZ Antenna

MSI MAG B850M MORTAR WIFI 附連 1 個 MSI EZ Antenna 磁吸 Wi-Fi 延長天線，具備磁吸座設計，能夠依附在金屬表面，更用上快裝天線端子設計，無需要扭動旋轉鎖上端子，只需要一插便完成安裝。

AUDIO BOOST 5、Realtek ALC4080 音效晶片

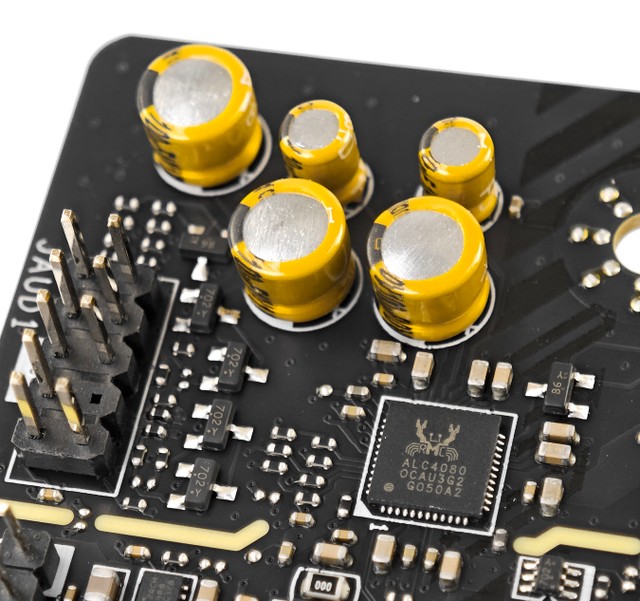

音效方面，MSI MAG B850M MORTAR WIFI 主機板具備 AUDIO BOOST 5 音效模組，採用 Realtek ALC4080 USB Audio Codec 音效晶片，搭配高品質音效電容，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、最高音效格式為 384KHz / 32-bit，具備隔離音訊訊號設計、專用耳機放大器、DE-POP 保護功能，提供逼真自然的高音質音響效果。

Mystic Light RGB 燈光支援

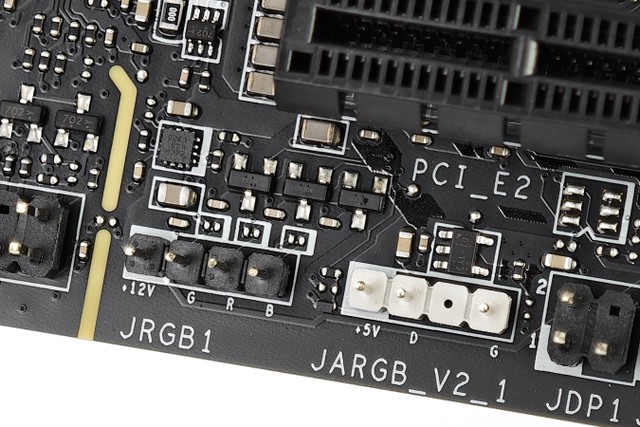

RGB 燈效連接及控制方面，主機板提供 1 組 12V 4-pin RGB 接口，輸出為 12V 2A 24W，3 組 5V 3-pin ARGB 接口，輪出為 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 燈光裝置，可透過自家 Mystic Light 軟件控制燈效，讓用家為系統佈置更豐富的 RGB 燈效。

獨家 EZ Conn 設計、EZ Front Panel Cable

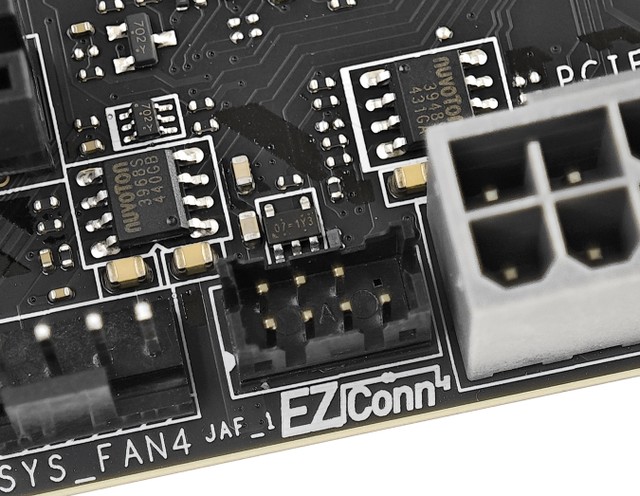

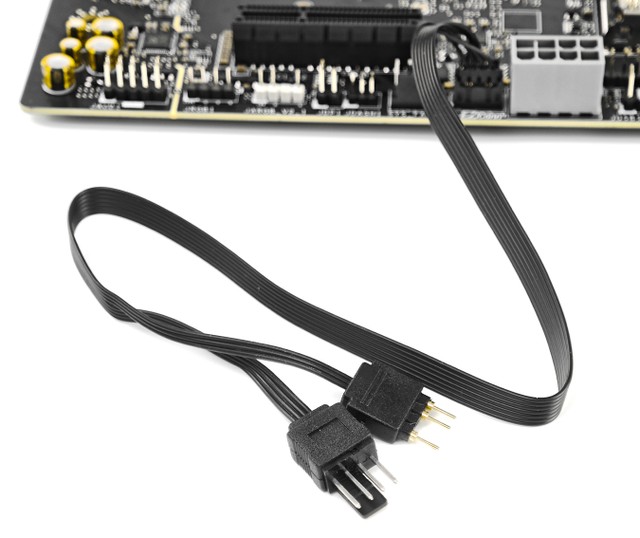

MSI MAG B850M MORTAR WIFI 主機板具備獨家 EZ Conn 連接設計，主機板正面下方設有一個 JAF_1 插座 (EZ Conn-Header V1)，7pin 插座集成了 4-pin 風扇 PWM 和 3-pin ARGB 燈效定義。亦附連 1 條 1 to 2 EZ Conn-Cable (V1) 連接線，只需佔用一個插座，便可同時提供 4-pin 風扇 PWM 和 3-pin ARGB 燈效介面連接，可輕鬆解決 ARGB 風扇需要佔用多個主機板連接插座的情況，可讓 DIY 電腦組裝更便利。

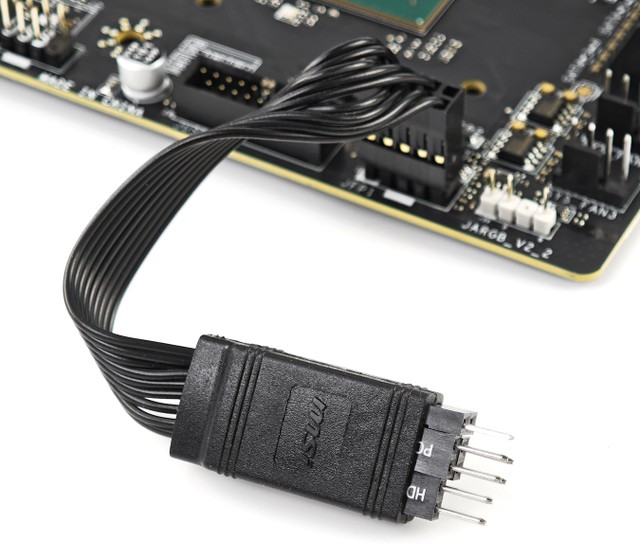

MSI MAG B850M MORTAR WIFI 附連 1 條 EZ Front Panel Cable 連接線，可方便地連接機箱 I/O 面板連接線，並保持整理，對新手 DIY 用家十分有幫助。

Flash BIOS Button、Clear CMOS Button

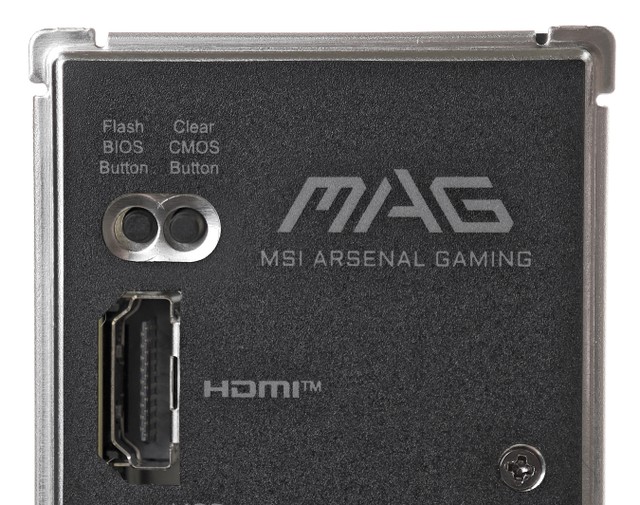

MSI MAG B850M MORTAR WIFI 後置 I/O 面板設有 BIOS Flashback 按鈕、Clear CMOS 按鈕等主機板輔助功能，十分實用。

BIOS Flashback 按鈕：在無需安裝 CPU 下，按下 BIOS Flashback 按鈕便能進行更新主機板 BIOS 版本。

Clear CMOS 按鈕：按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決多次 BIOS POST 檢測失敗的情況。

MSI MAG B850M MORTAR WIFI 主機板

售價︰HK$1,799

查詢︰Hornington (3626-9898) / Felton (2273-8393)

平平評語：

全新 MSI MAG B850M MORTAR WIFI 主機板，採用 12 + 2 + 1 相 60A SPS 供電設計，配備 2 組 PCIe 5.0x4 + 1 組 PCIe 4.0x2 M.2 SSD 配置、Realtek 5G LAN 網絡模組 + Qualcomm Wi-Fi 7 無線網絡模組、後置 9 組 USB 接口，支援最高 DDR5-8200+ OC，並加入 EZ PCIe Release Button、EZ M.2 Shield Frozr II、EZ M.2 Clip 等 EZ DIY 友善設計。對於 M-MATX 主機板定位來說，整體供電設計和主機板連接功能相當充足豐富，可滿足主流中階電腦配置的需求，以及中小型機箱的需求。另外，BIOS 加入便利最佳化記憶體功能，提供快捷直觀的選置，能夠輕鬆提升記憶體性能。
